透明底座黑胶唱片机结构设计方案

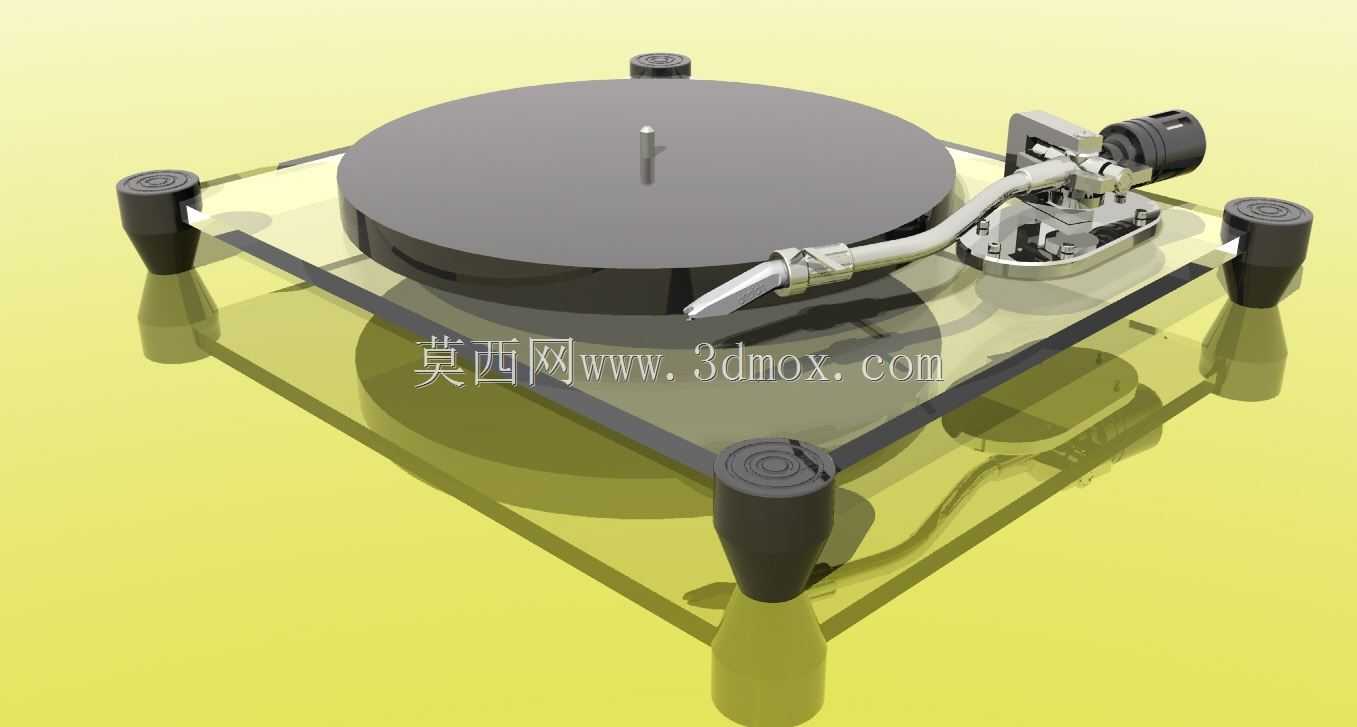

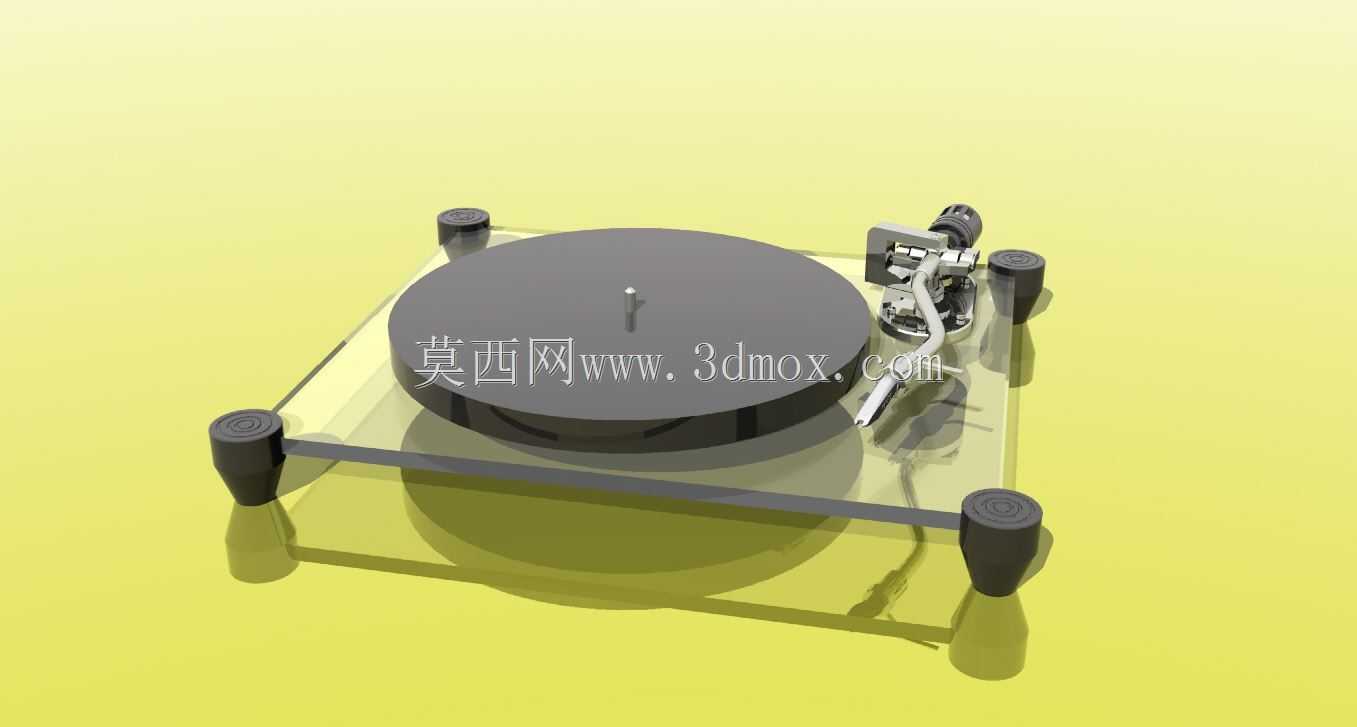

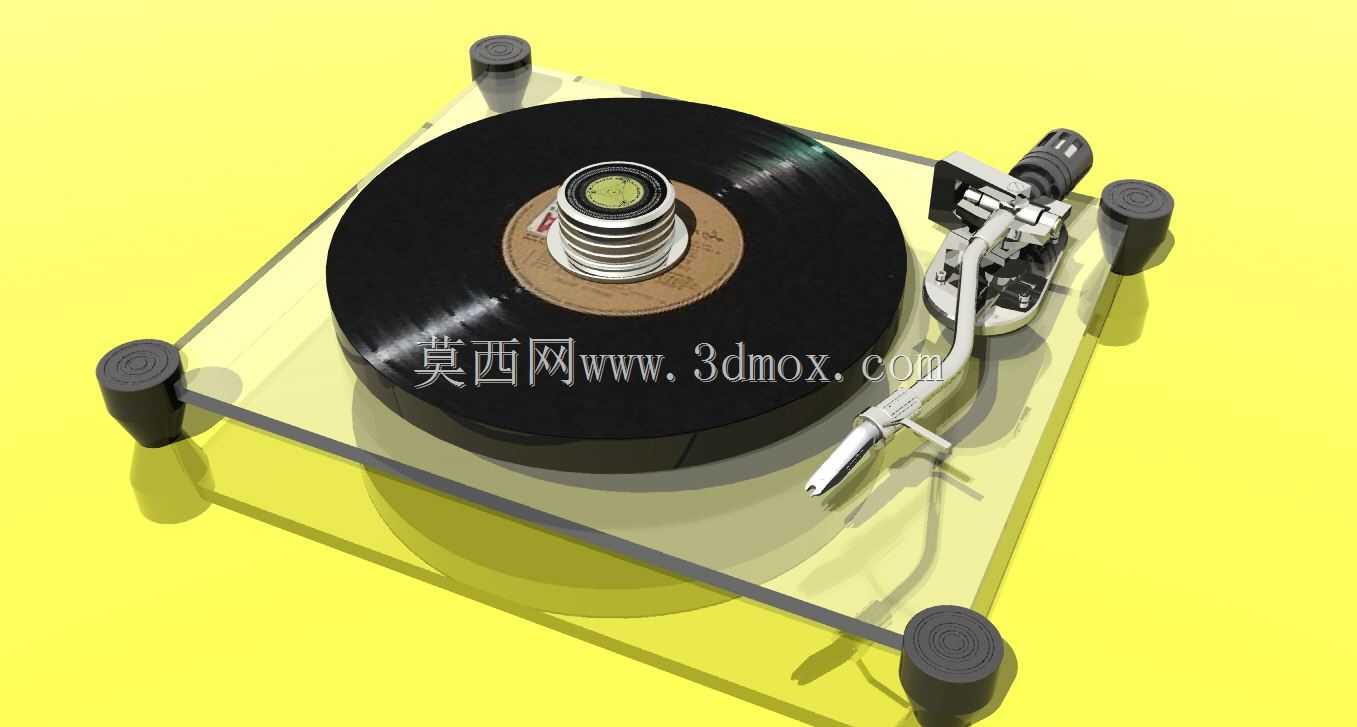

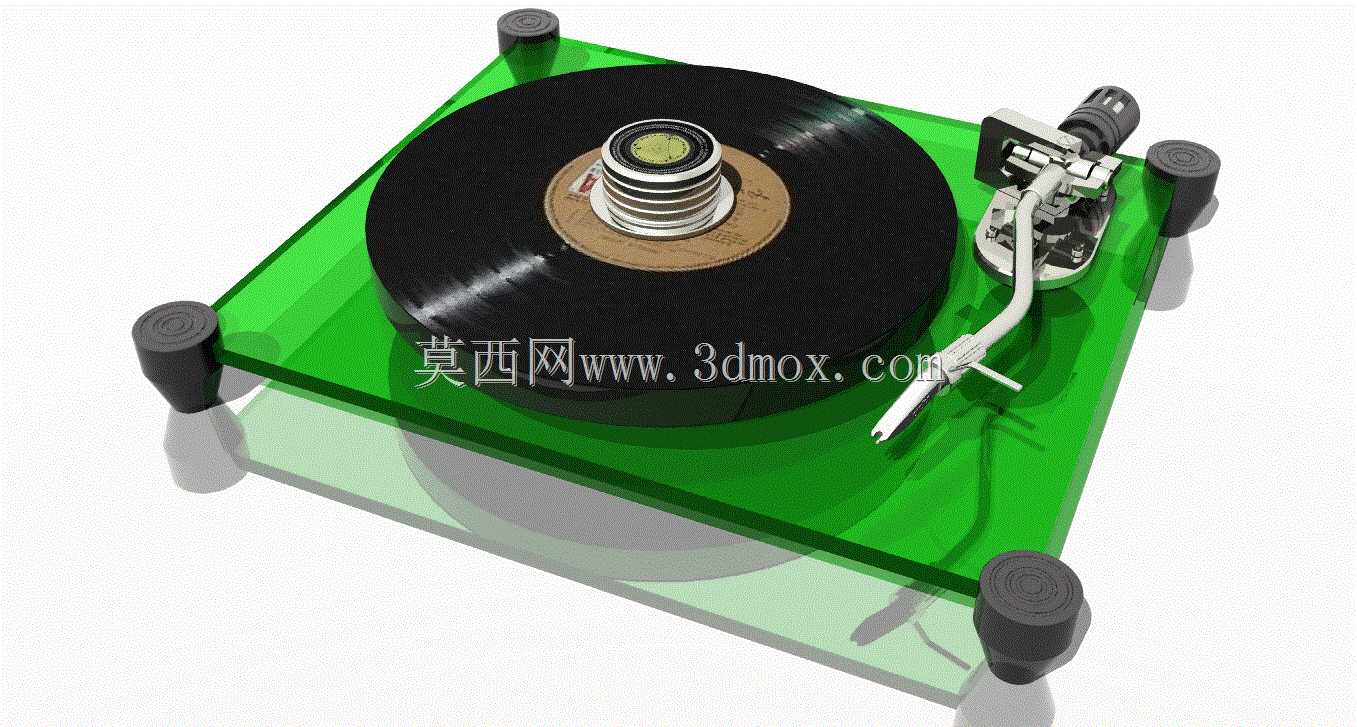

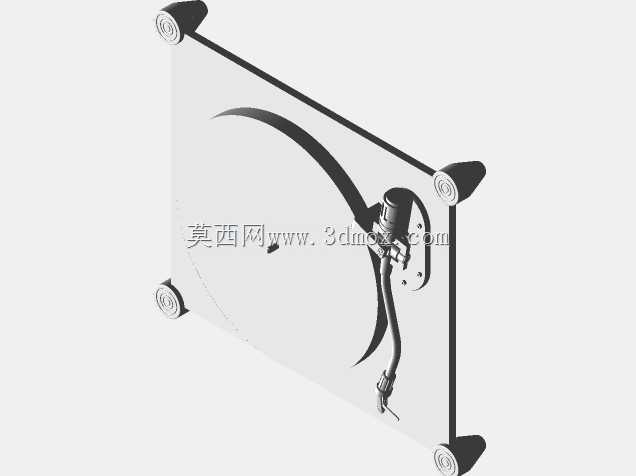

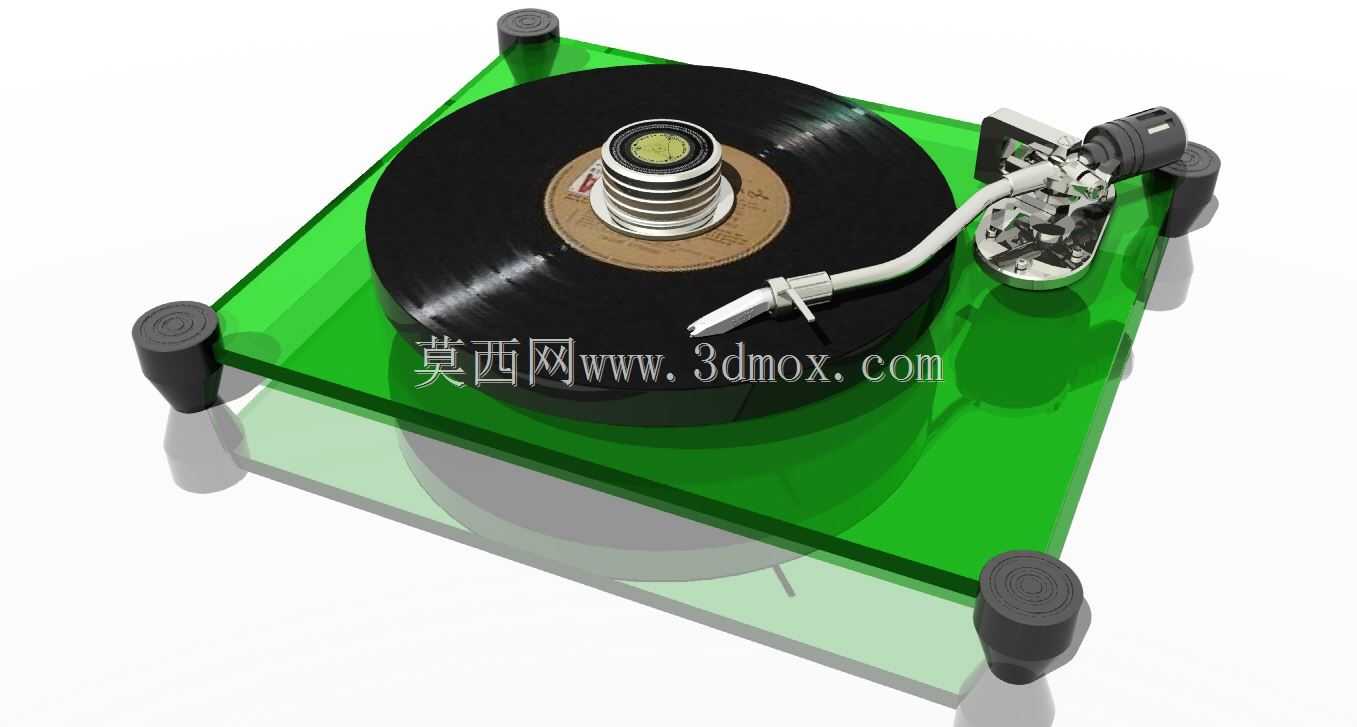

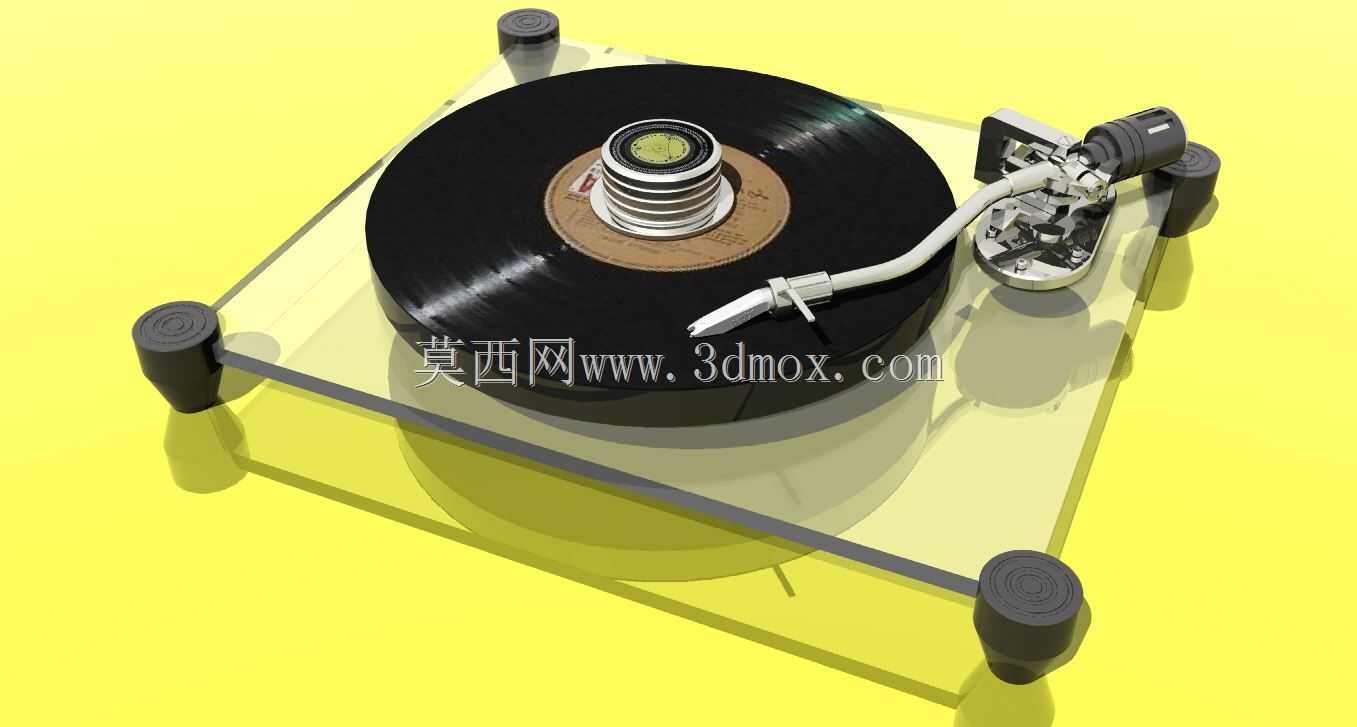

这款黑胶唱机的三维结构设计，核心围绕音频重放场景下的减震需求与操作便利性展开，整体采用方形透明亚克力作为承载底座，四个边角位置布置圆柱形橡胶减震脚垫，脚垫高度统一为18mm，直径22mm，安装时通过底座预留的沉孔嵌入固定，沉孔深度为5mm，可保证脚垫与安装台面完全贴合，避免播放过程中因外部振动传递导致唱针跳轨。唱盘部分采用分层结构设计，最下方为驱动转盘，中间层为黑色橡胶防滑垫，上方放置黑胶唱片时，中心的定位轴可穿过唱片中心孔，轴上配套的压镇采用阶梯式圆柱结构，底部直径适配唱片中心孔尺寸，上部做收窄处理方便拿取，压镇总重量控制在180g，可有效压平轻微翘曲的唱片，保证唱片与转盘表面完全贴合，减少播放时的共振杂音。唱臂组件安装在底座右上角的固定座上，固定座与底座之间设置2mm厚的橡胶减震垫，阻断底座传递的振动，唱臂可绕固定座做水平旋转与垂直俯仰动作，唱臂末端的唱头架采用快拆结构，方便更换不同规格的唱头，唱臂的平衡锤设置在尾端，通过螺纹旋转调节配重，可精准匹配不同唱头的针压需求，调节范围覆盖1.5g-3.5g，适配绝大多数民用级黑胶唱头。底座的边缘做了2mm的圆角处理，避免安装调试时划伤操作人员，整体底座的外形尺寸为320mm×320mm×12mm，安装时需预留至少400mm×400mm的水平操作空间，保证唱臂旋转到最外侧时不会与周边物体发生干涉。驱动部分隐藏在转盘下方的底座内部，采用皮带传动结构，传动皮带套在驱动电机的输出轮与转盘下沿的传动槽内，传动槽的宽度为3mm，深度2mm，可避免皮带在运转过程中脱落，电机通过三颗M3螺丝固定在底座下方的安装柱上，安装柱高度为10mm，保证电机输出轴与转盘中心轴的平行度误差控制在0.1mm以内，减少传动过程中的抖动。整个结构的装配逻辑遵循从下到上的顺序，先固定底部的减震脚垫与驱动电机，再安装转盘组件与中心定位轴，最后装配唱臂组件与外部的防护压条，底座四周的黑色防护压条采用嵌入式安装，压条宽度为8mm，厚度3mm，既可以遮挡底座边缘的加工痕迹，也能在搬运时提供受力点，避免直接抓握透明底座导致受力开裂。
