脚踏驱动360度旋转多层置物支架

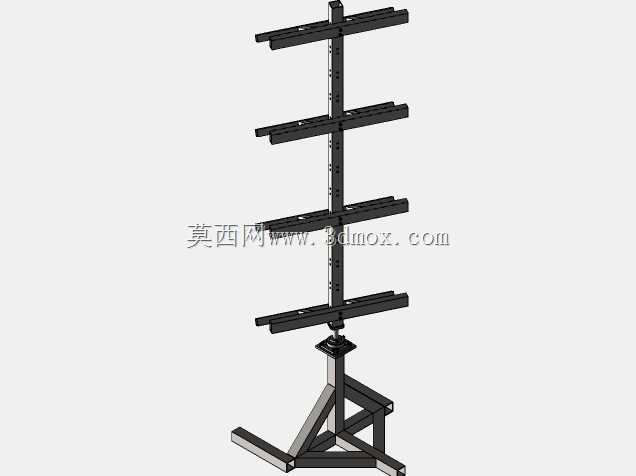

这款脚踏驱动的360度旋转支架，在车间物料周转、工位工具陈列、小型工件展示场景中有着很高的适配性，日常使用时操作人员无需抬手操作旋转机构，轻踩脚踏结构即可带动整个架体完成周向转动，取放不同层位的物料时无需绕架体走动，能有效缩减工位操作的无效动线，在装配工位、质检抽检工位、样品展示区都能发挥实用价值。从结构设计逻辑来看，底部采用三角斜撑焊接框架作为承载基座，落地支脚向外延伸形成足够的支撑跨度，即使架体满载放置工件，旋转过程中也不会出现侧翻风险，基座中心位置设置推力轴承作为旋转核心承载件，既能承受竖直方向的整架载荷，又能保证旋转动作的顺畅无卡滞，脚踏驱动结构通过棘轮棘爪的单向传动逻辑实现动力传递，脚踩踏板即可驱动架体步进旋转，松开踏板后棘爪自动锁止，避免架体受外力出现非预期转动。架体主体采用单根立式方通作为主承载立柱，立柱沿竖直方向等距开设多组调节孔位，四层横向置物托臂通过螺栓紧固件与立柱连接，可根据实际放置物品的高度尺寸灵活调整相邻层托臂的间距，适配不同高度规格的工件、工具或者展示物料的放置需求，托臂表面开设的长条形安装槽可配合绑带、卡扣对放置的物品进行限位固定，防止旋转过程中物品滑落。安装边界方面，底部基座的占地尺寸控制在小范围区间，不会占用过多车间或展示区的地面空间，整体架体高度适配成年人站立操作的取放高度，无需弯腰或抬手过高即可完成各层物品的取放，旋转过程中托臂外端的回转半径经过核算，不会与周边工位的操作台、设备柜体发生干涉，安装时仅需将底部支脚调平即可投入使用，无需额外做地面锚固处理，搬迁调整位置也十分便捷。设计过程中优先考虑了普通型材的加工适配性，所有结构件均可采用常规方通、角钢裁切焊接完成，无需定制特殊截面的型材，加工门槛低，后期维护更换配件也十分方便，旋转部位的轴承采用标准件，磨损后可快速替换，整架的承重能力经过结构校核，可满足常规中小型工件、工具的放置承载需求，脚踏操作的力度经过优化，操作人员轻踩即可完成转动动作，长时间使用也不会产生操作疲劳。
