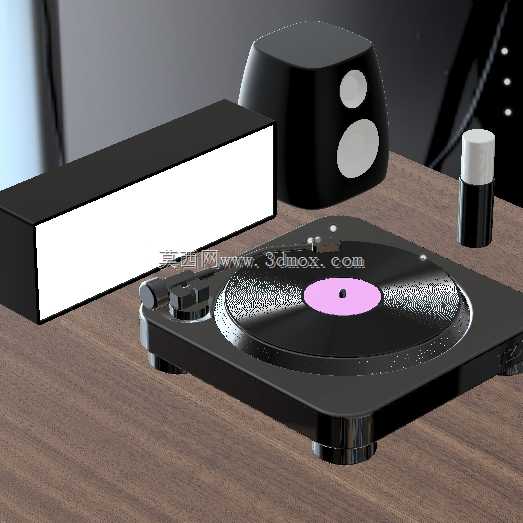

复古黑胶唱片机外观结构三维设计

本次呈现的黑胶唱片机结构设计，主要面向桌面级复古影音场景使用，适配个人居家影音空间、小型文创展示区、复古主题商业展陈等多类落地场景，作为实体唱机开发前期的结构验证载体，也可作为复古场景搭建的数字资产使用。从实际功能逻辑出发，整机采用方正矮平的基座设计，核心唱盘区域居中布置，唱臂组件安置在唱盘侧方的基座台面上，操作旋钮独立设置在基座边角位置，避免操作时触碰唱臂影响播放精度，配套的发声单元采用独立分体式结构，可根据摆放空间灵活调整位置，无需与主机绑定安装，适配不同尺寸的桌面摆放边界。设计过程中优先考虑唱盘转动的同轴度要求，唱盘支撑轴的安装位预留了标准轴承配合公差，基座底部设置了四个等高支撑脚，每个支撑脚都预留了微调余量，可抵消放置台面的不平整问题，避免唱盘倾斜导致唱针跳针、磨损唱片的问题。主机外壳采用圆角过渡的方正造型，边缘做了小R角处理，既避免直角磕碰的安全隐患，也契合复古家电的温润质感，唱盘表面预留了唱片垫的安装槽位，槽深与常规防滑唱片垫厚度匹配，安装后唱片垫与唱盘台面齐平，不会出现凸起卡滞唱臂的问题。分体式音箱的造型做了斜切面处理，发声面朝向使用者坐立方向，无需额外调整角度就能获得较好的听感，音箱与主机的连接位预留了标准走线槽，线材可沿桌面边角隐藏布置，不会打乱桌面整体整洁度。操作旋钮采用圆柱防滑造型，旋钮高度高出基座台面一定距离，盲操作时可快速识别位置，旋钮的转动阻尼区间参考常规音频设备的操作手感设置，转动时无虚位、无卡顿。整机的安装边界控制在常规桌面置物的尺寸范围内，基座厚度预留了内部驱动电机、控制电路板的安装空间，不会因为追求超薄外观压缩内部元器件的排布空间，导致后期装配干涉、散热不足的问题。唱臂的转动支点位置做了限位结构设计，唱臂抬起、落下的行程范围做了硬限位，避免转动超程碰伤唱头，唱臂 rest 位设置在唱盘外侧，更换唱片时不会被唱臂遮挡操作空间。从结构建模的细节来看，所有外壳拼接处都预留了卡扣安装位，可减少外露螺丝的使用，保持外观整体性，支撑脚与基座的连接采用标准螺纹结构，后期可根据使用需求更换不同材质的减震脚钉，进一步提升播放时的抗震性能。
