微波转台支承环用回转滚轮结构

项目分类:3D模型 发布时间:2021-08-17 ID:234803
  • 微波转台支承环用回转滚轮结构
  • 微波转台支承环用回转滚轮结构

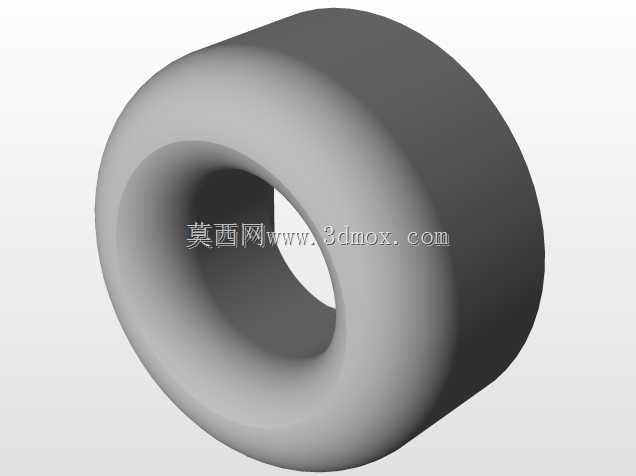

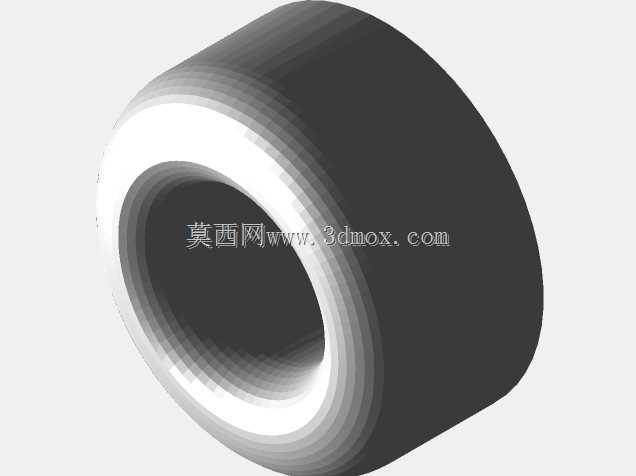

这类滚轮主要配套微波测试转台的支承环结构使用,在微波暗室的测试场景中,转台需要承载被测天线、整机设备完成水平方向的连续回转或指定角度的精准定位,滚轮作为支承环与固定基座之间的传力衔接部件,直接决定转台回转过程的平稳性与承载可靠性。从结构设计来看,轮体采用整体环形结构,中心通孔为安装配合位,用于穿装连接转轴或固定芯轴,通孔与轮体的同轴度公差控制在较高精度等级,避免回转过程中出现偏心跳动,影响转台的角度定位精度。轮体外圈为工作面,设计时根据支承环的滚道截面形式匹配了对应的圆弧接触面,能够保证轮体与滚道之间为线接触状态,既可以降低接触应力,避免长期使用后滚道出现压痕变形,又能减少回转过程中的摩擦阻力,降低驱动系统的负载。在实际选型匹配时,需要重点关注轮体的外径尺寸与安装孔的配合公差,轮体外径决定了支承环的安装高度边界,安装时需要保证多组滚轮处于同一水平支撑平面,各滚轮的中心高度差控制在允许范围内,避免支承环安装后出现倾斜,导致回转过程中出现卡滞或受力不均的问题。轮体的宽度尺寸需要与支承环滚道的宽度匹配,预留适当的轴向窜动间隙,补偿转台加工安装过程中产生的位置误差,避免轮体与滚道侧壁发生摩擦剐蹭。设计过程中,轮体的材质选择需要兼顾耐磨性与结构强度,工作面需要做相应的表面硬化处理,提升长期往复回转下的耐磨性能,芯部保持足够的韧性,承受转台满载时的径向载荷,避免出现轮体碎裂或变形的问题。这类滚轮的安装布局通常沿支承环的圆周方向均匀布置3到4组,根据转台的额定承载能力调整滚轮的数量与单个滚轮的承载上限,保证支承环在任意回转角度下,载荷都能均匀分配到各个滚轮上,不会出现单点受力过载的情况。在回转精度要求较高的测试场景中,滚轮的形位公差需要进一步收紧,尤其是轮体外圆的圆柱度与端面跳动公差,减少回转过程中的轴向窜动与径向跳动,保证被测设备的位置稳定性,避免因转台自身的振动影响微波测试的信号准确性。
