宇航探测表层采样滚筒挖掘构件

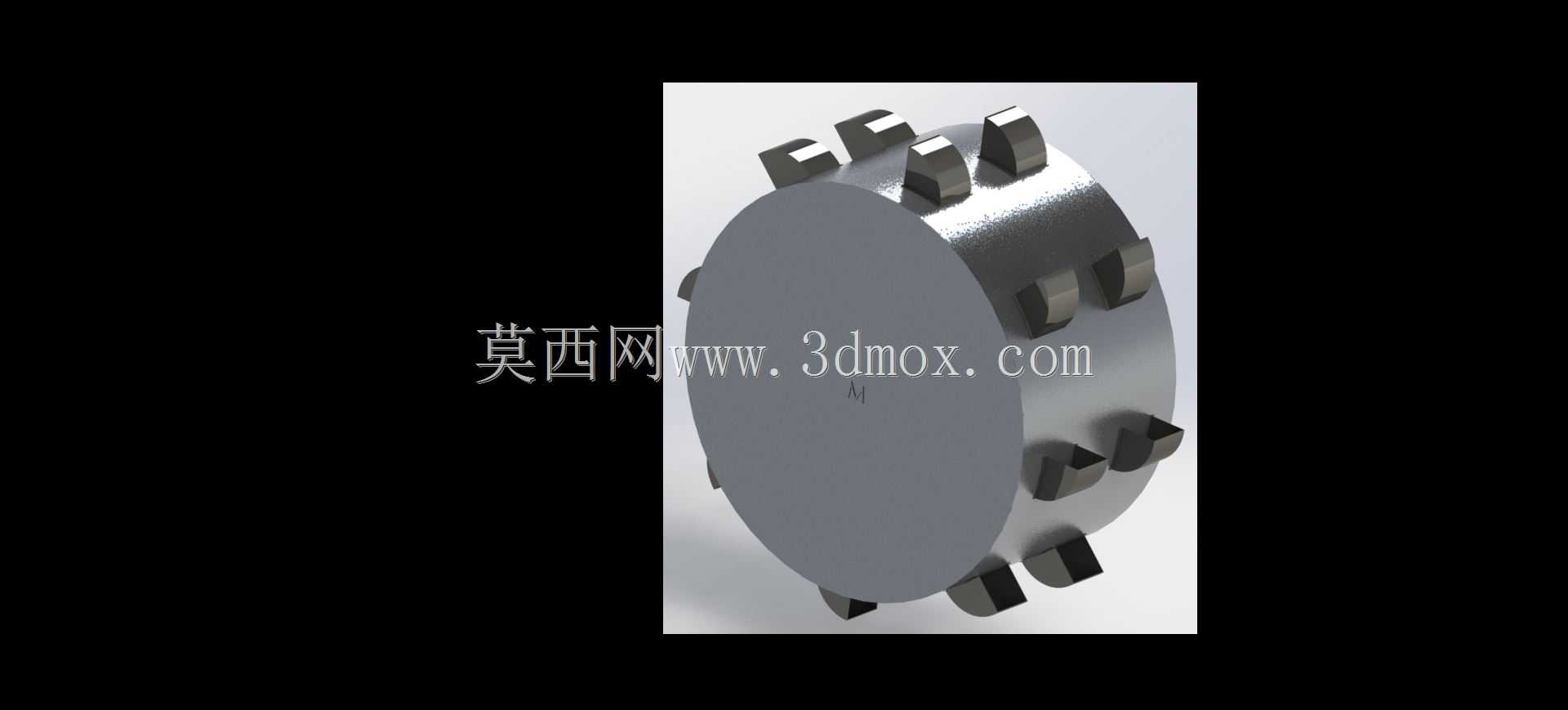

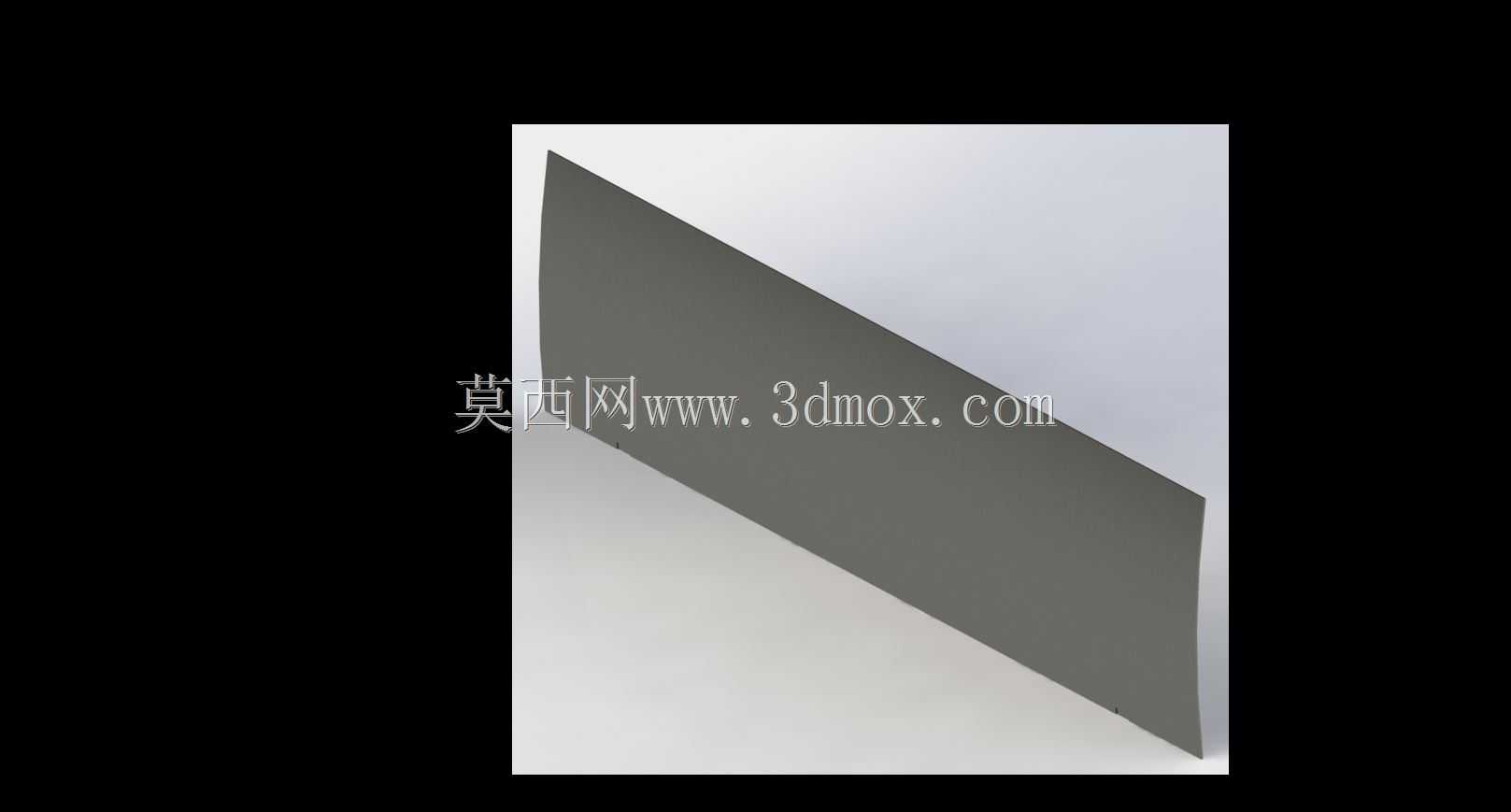

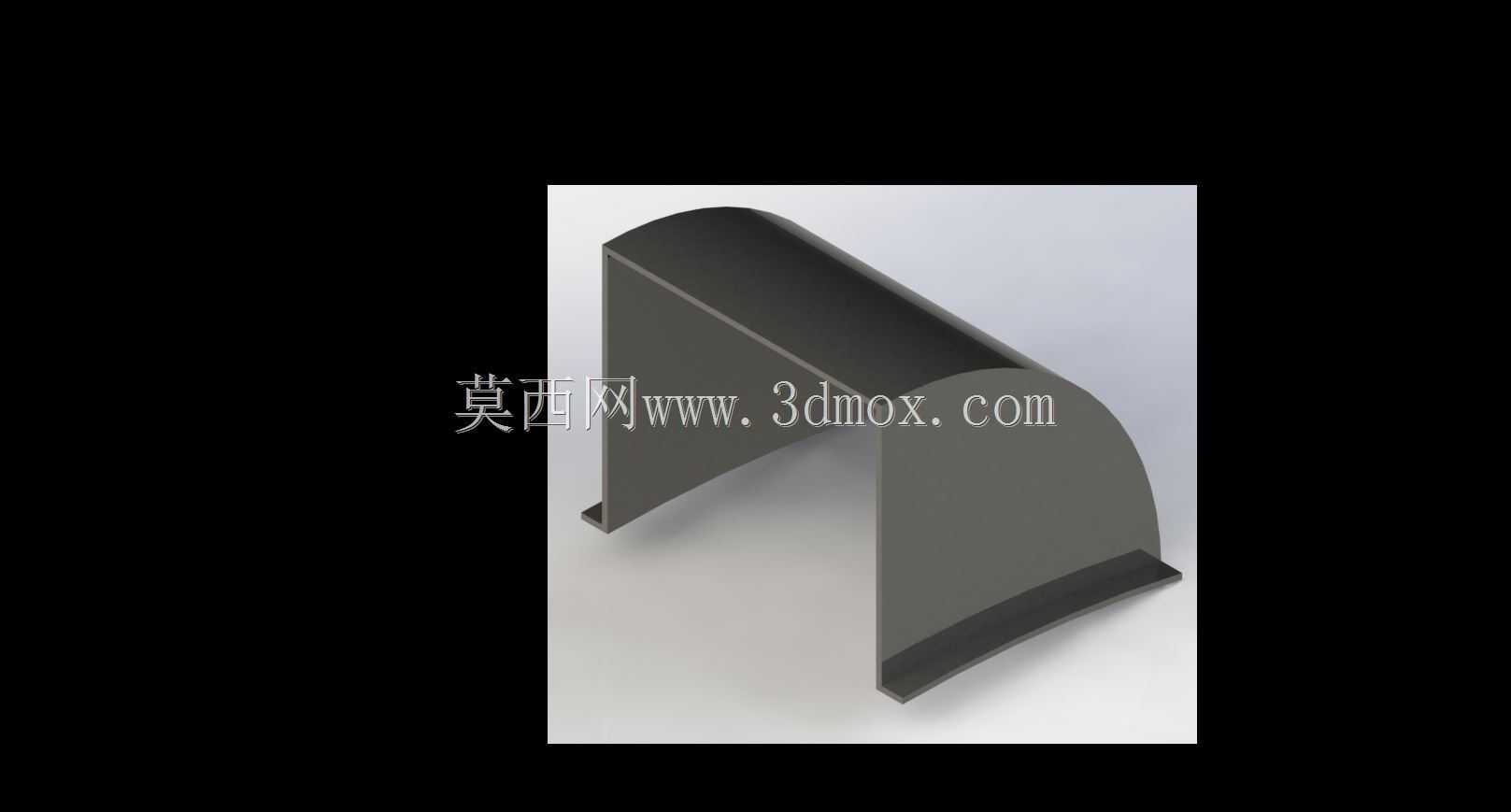

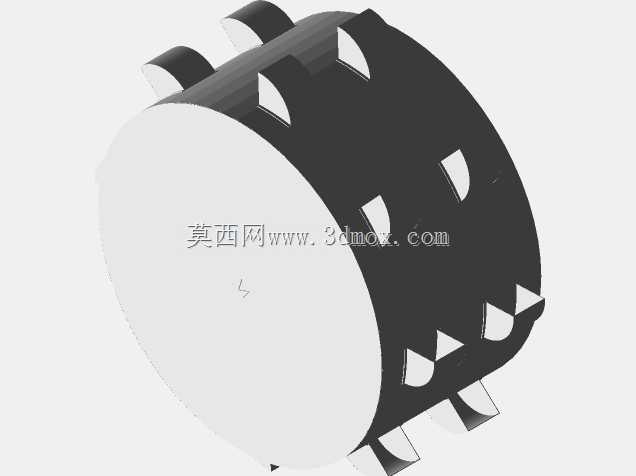

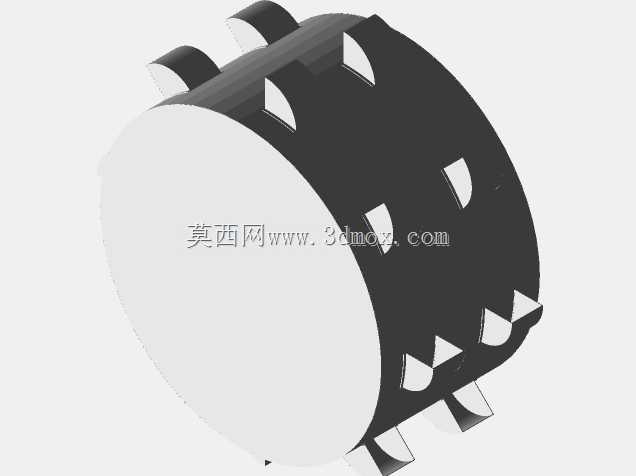

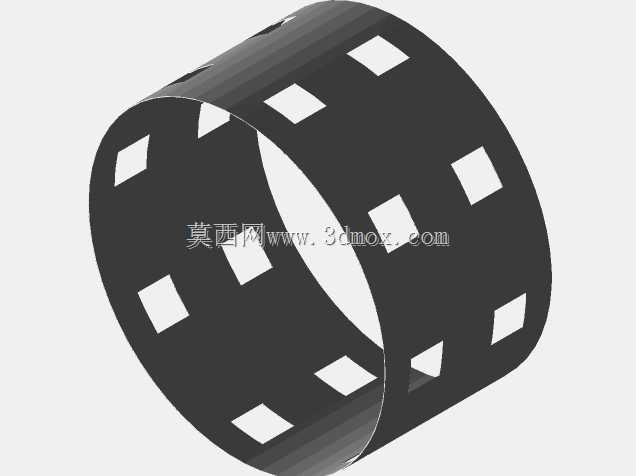

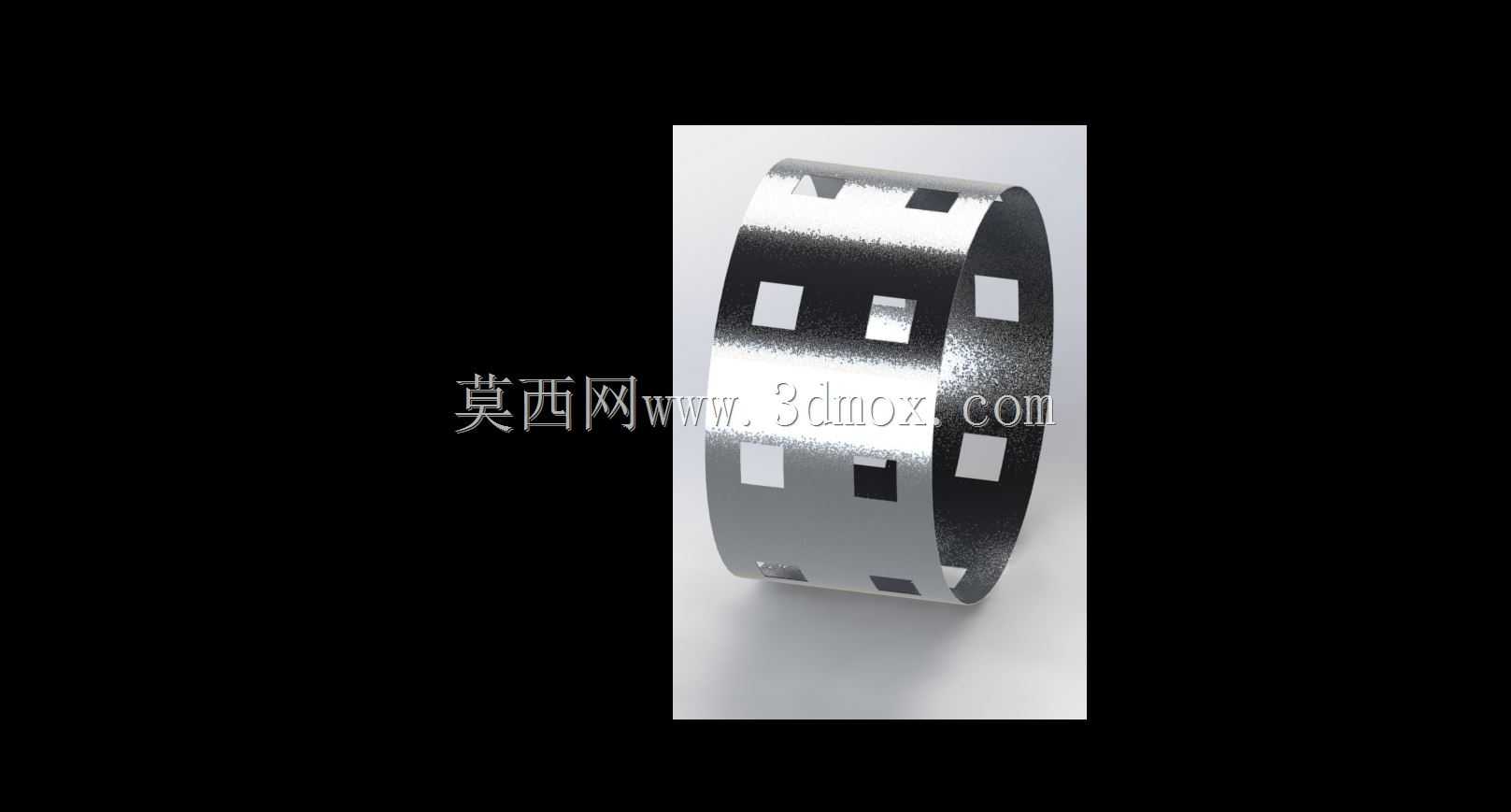

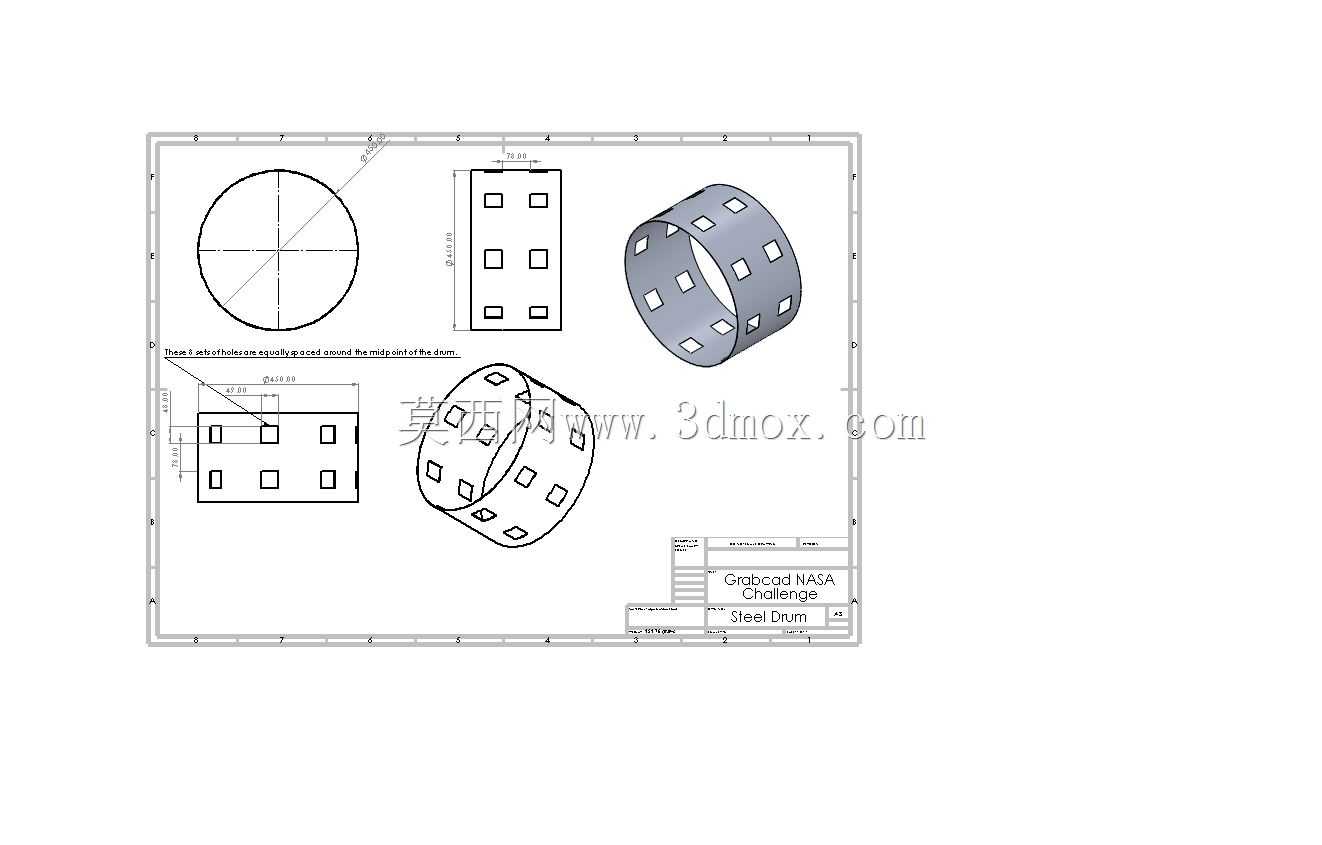

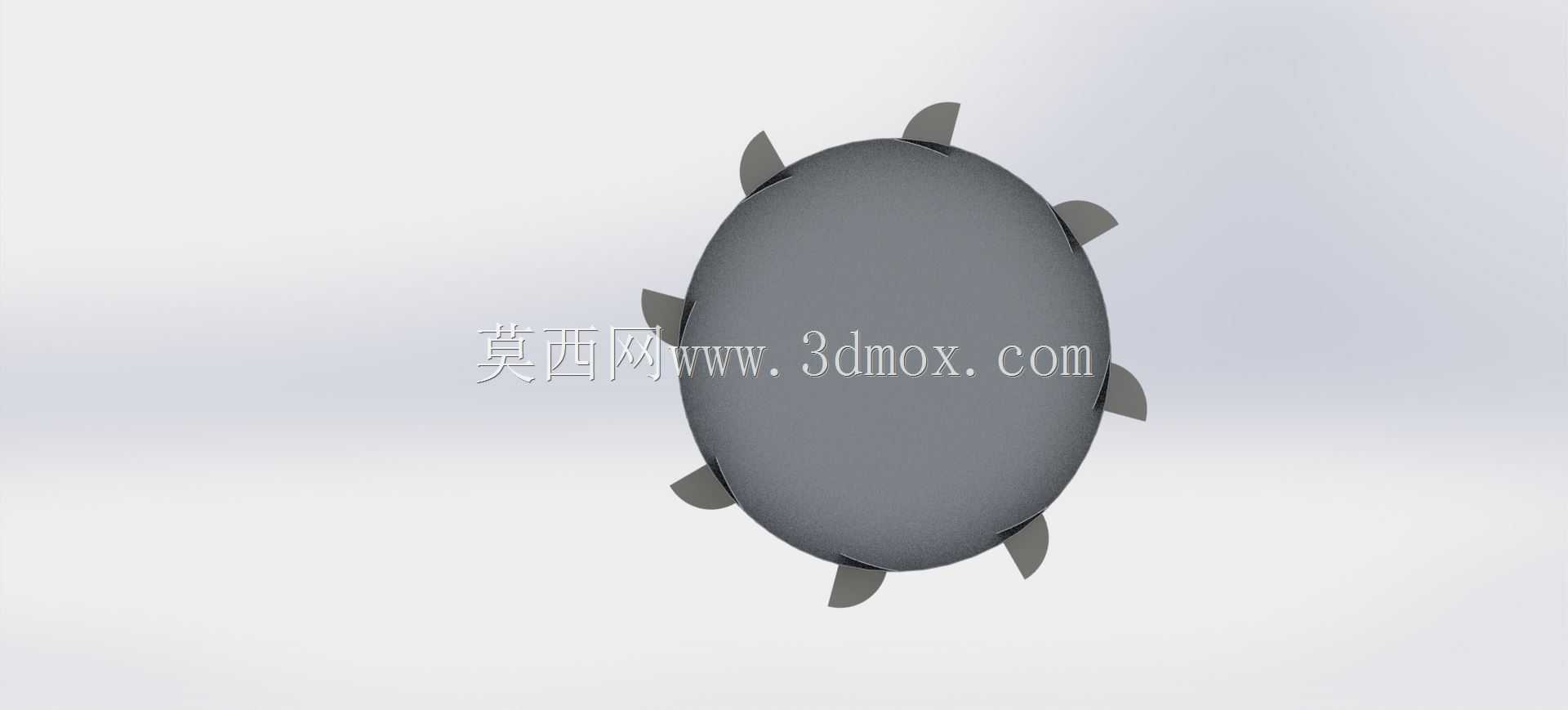

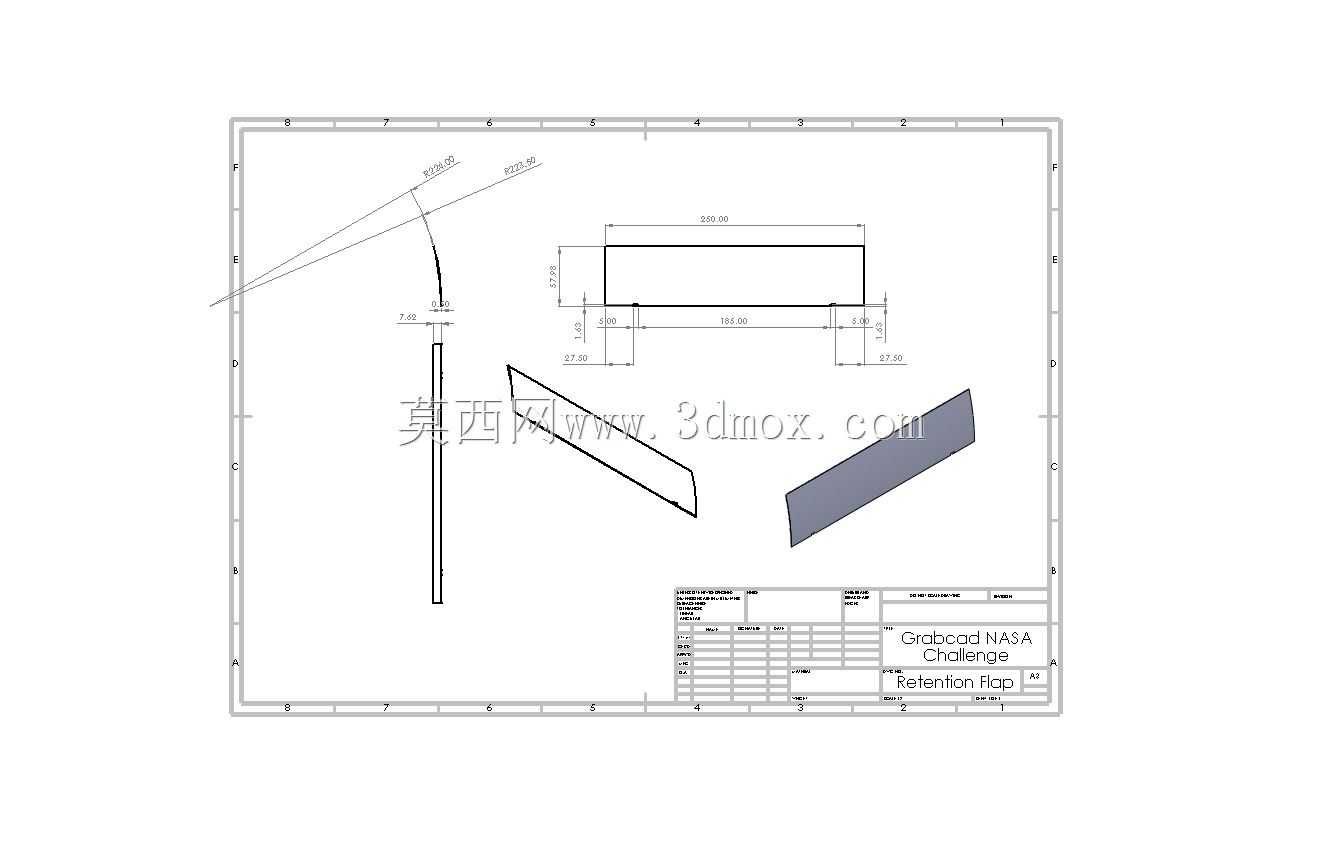

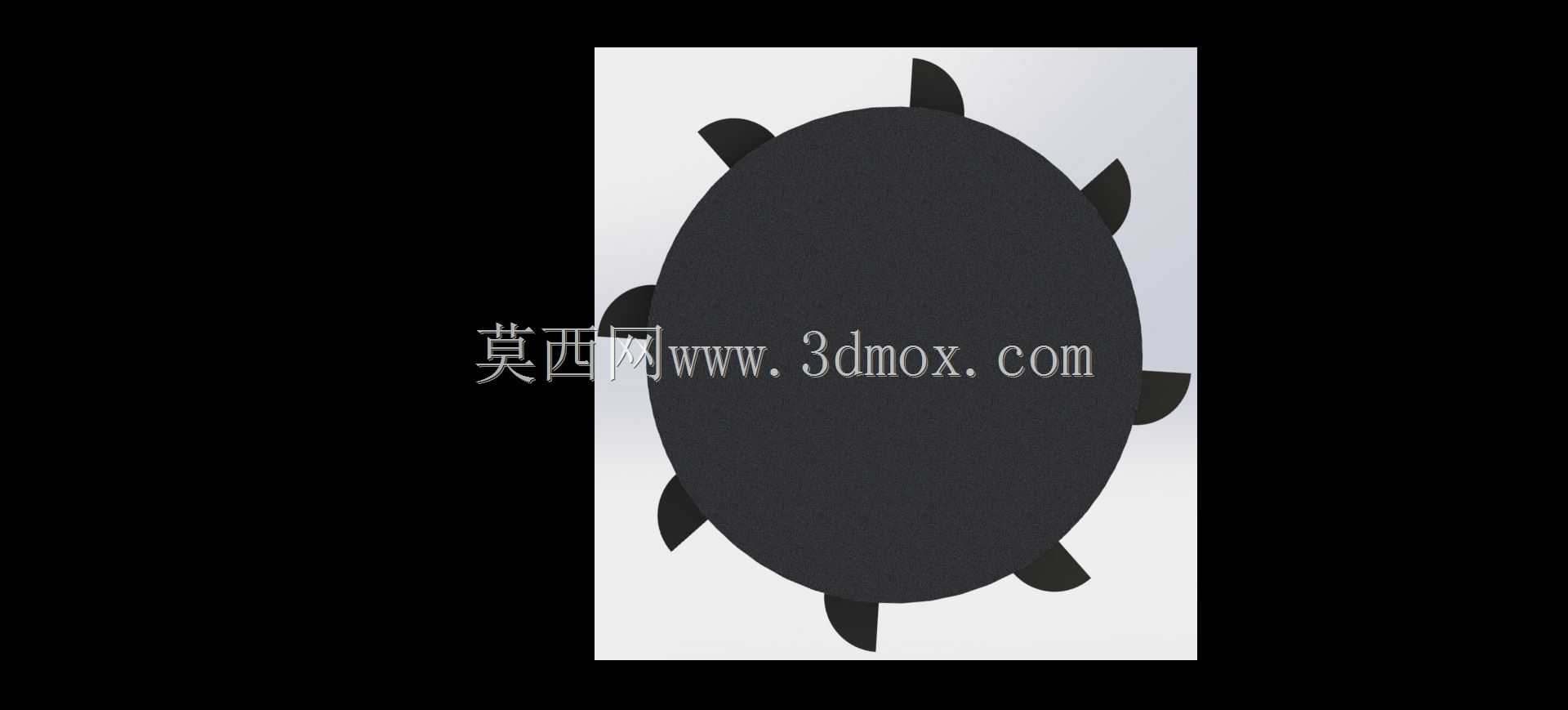

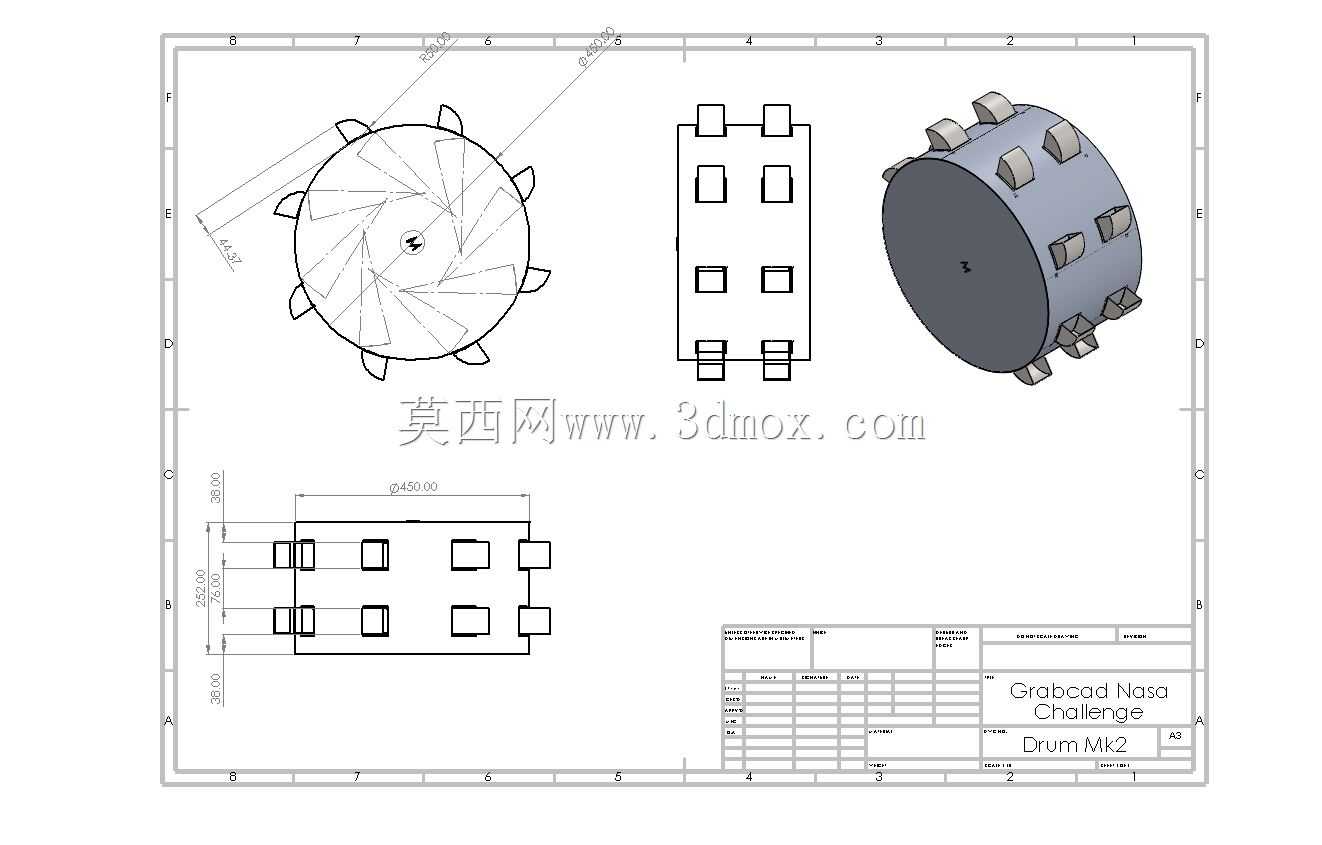

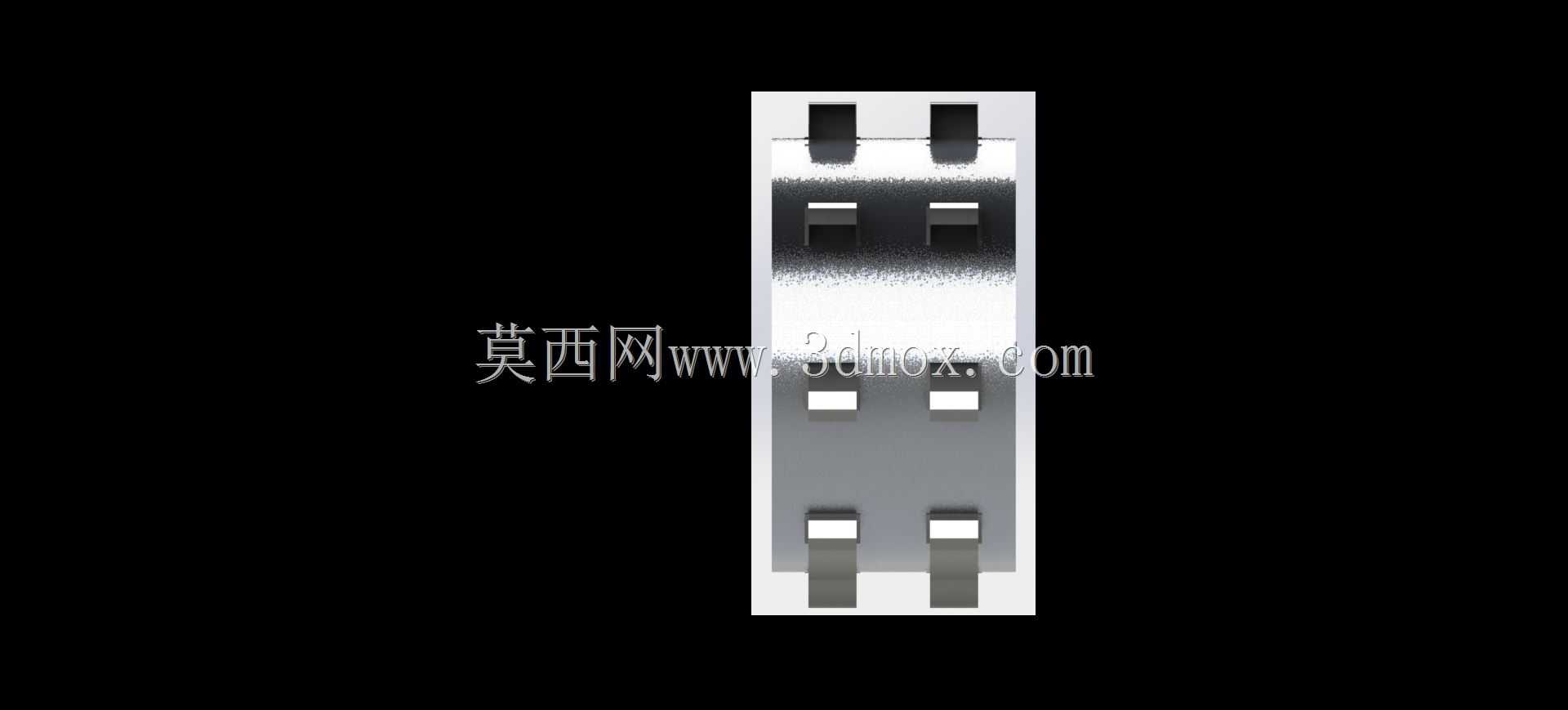

该构件面向地外天体表层采样作业场景设计，适配星表松散月尘、风化层颗粒的采集需求，可搭载于行星巡视探测平台的采样末端执行机构，替代传统单一铲挖结构，解决低重力环境下采样过程物料散落、扬尘干扰探测载荷的工程痛点。构件主体采用薄壁圆筒作为承载基体，沿筒身外圆周均匀排布16个一体式铲状挖掘齿，齿形切削刃做了小角度倒角处理，可在滚筒顺时针回转过程中，以较小切入阻力楔入星表松散介质，将表层颗粒铲入齿间容料空间；筒身内侧配套设置固定挡料板，与回转的铲齿形成半封闭容料腔，在采样阶段阻挡被铲起的尘粒向外飞溅，避免扬尘附着在探测相机、光谱传感器等精密载荷表面影响探测精度。当采样量达到预设要求后，滚筒切换为逆时针回转，此时铲齿的出料侧朝向斜下方，容料腔内的采集物可依靠自身重力沿铲齿斜面滑落，直接送入后续样品密封封装单元，无需额外设置独立卸料驱动机构，大幅简化采样末端的结构复杂度，降低深空探测设备的故障概率。整体构件采用硬质合金一体化成型设计，兼顾结构强度与轻量化要求，可适应大温差、高辐射的极端作业环境，耐磨性能满足千次以上采样循环的使用要求。设计阶段通过质心配平优化，将构件的回转质心严格控制在转轴轴线上，减小回转过程的偏载力矩，降低采样驱动电机的功率损耗；安装端采用标准法兰接口，可适配多数行星探测采样臂的末端安装尺寸，安装边界预留足够的安全间隙，避免回转过程中与采样臂其他结构件发生运动干涉。铲齿的排布角度经过多轮动力学仿真验证，既保证顺时针挖掘时的物料填充率，又兼顾逆时针卸料时的残留率控制，挡料板与筒体内壁的间隙控制在毫米级，既不阻碍滚筒正常回转，又能阻挡细颗粒尘粒从间隙溢出，适配星表微米级风化尘粒的密封阻挡需求。
