乘用车辆油门踏板内部结构设计方案

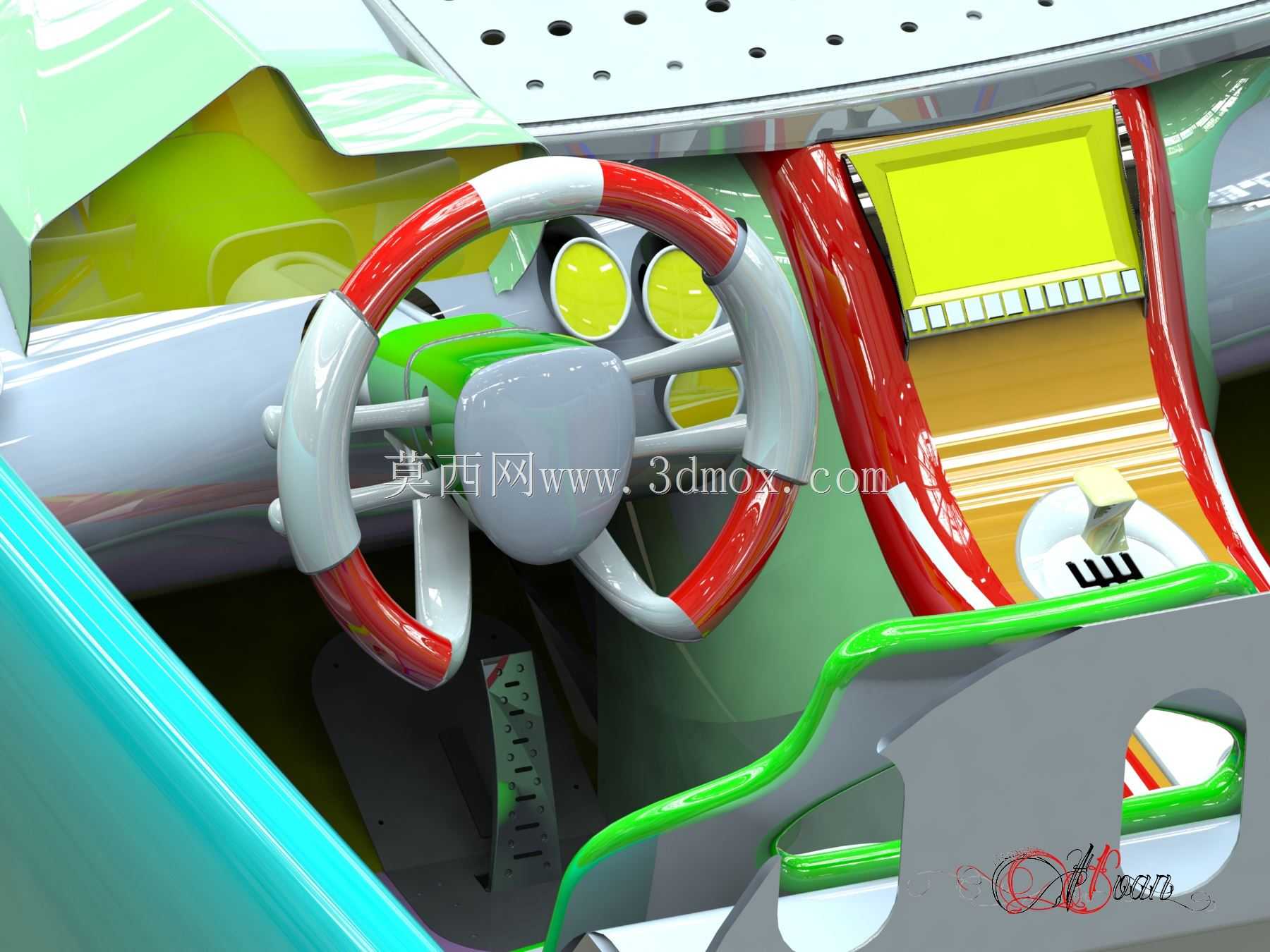

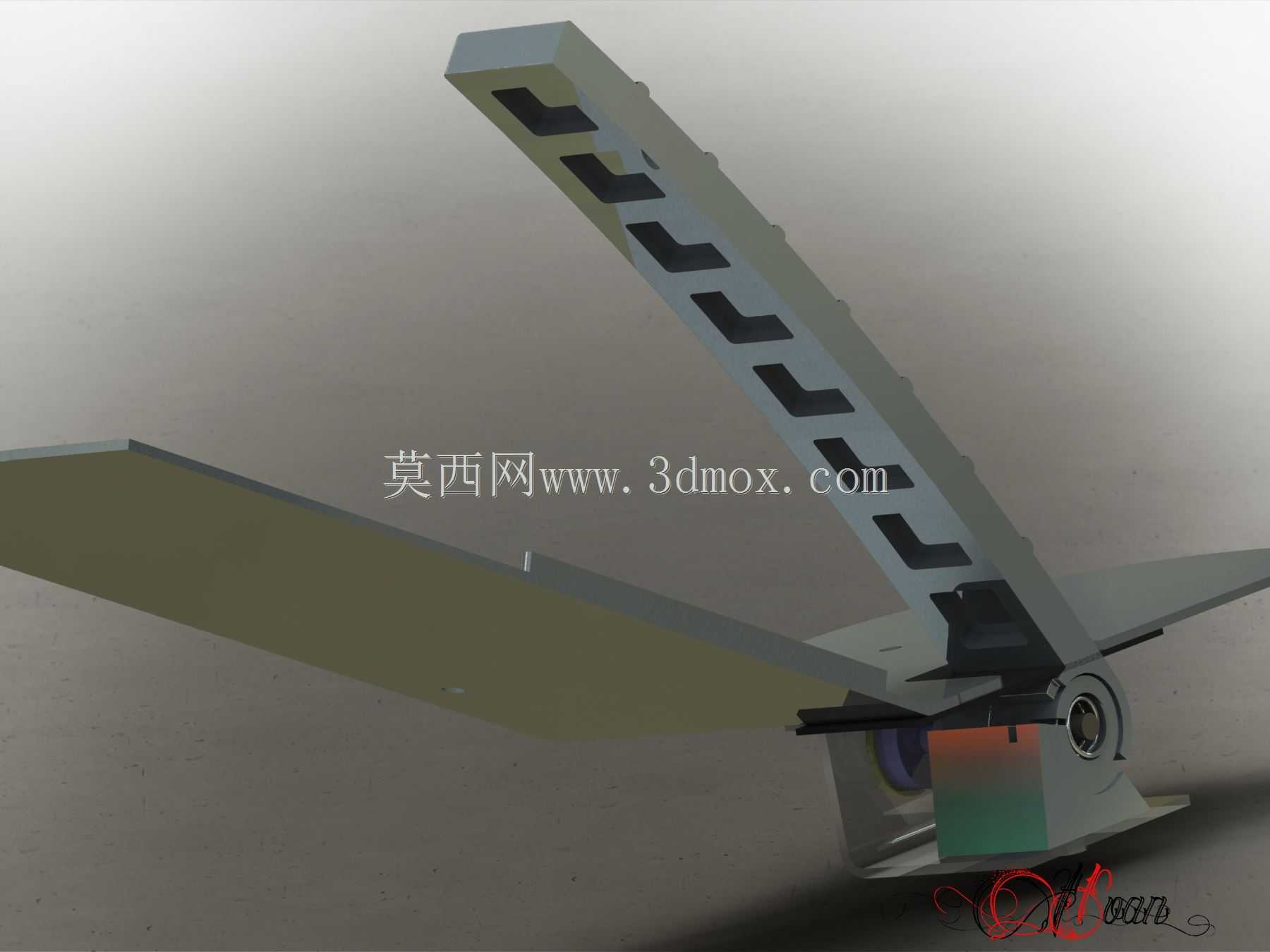

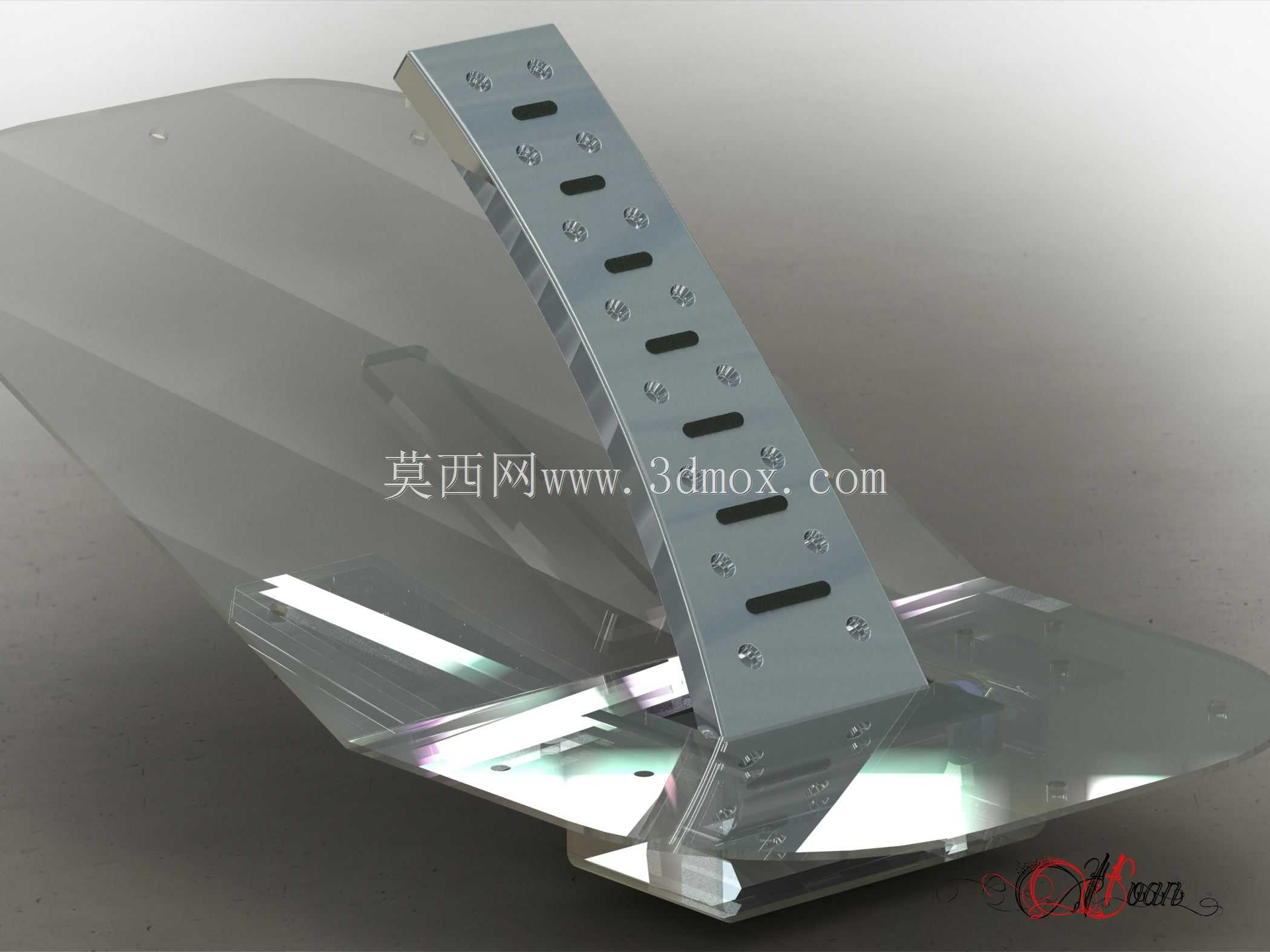

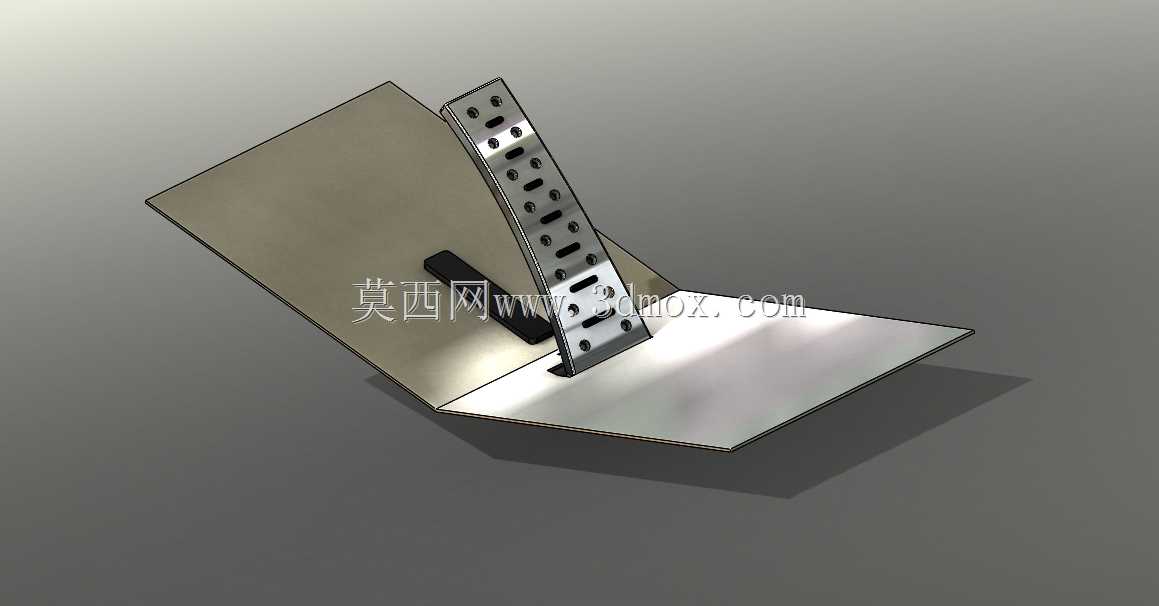

这套油门踏板结构方案，主要适配常规乘用车辆的驾驶舱操控布局，安装位置集中在驾驶位右脚操控区域，需要匹配前围板的安装孔位、地毯铺设后的高度边界，同时要预留足够的踩踏行程空间，避免踏板运动过程中与周边内饰件、制动踏板产生运动干涉。从实际使用场景来看，油门踏板是驾驶员控制发动机节气门开度的核心操控部件，直接决定车辆的动力输出响应，其踩踏阻尼、回位速度、行程线性度都会直接影响驾驶感受，长时间驾驶时的踩踏舒适度也和踏板的结构设计直接相关。

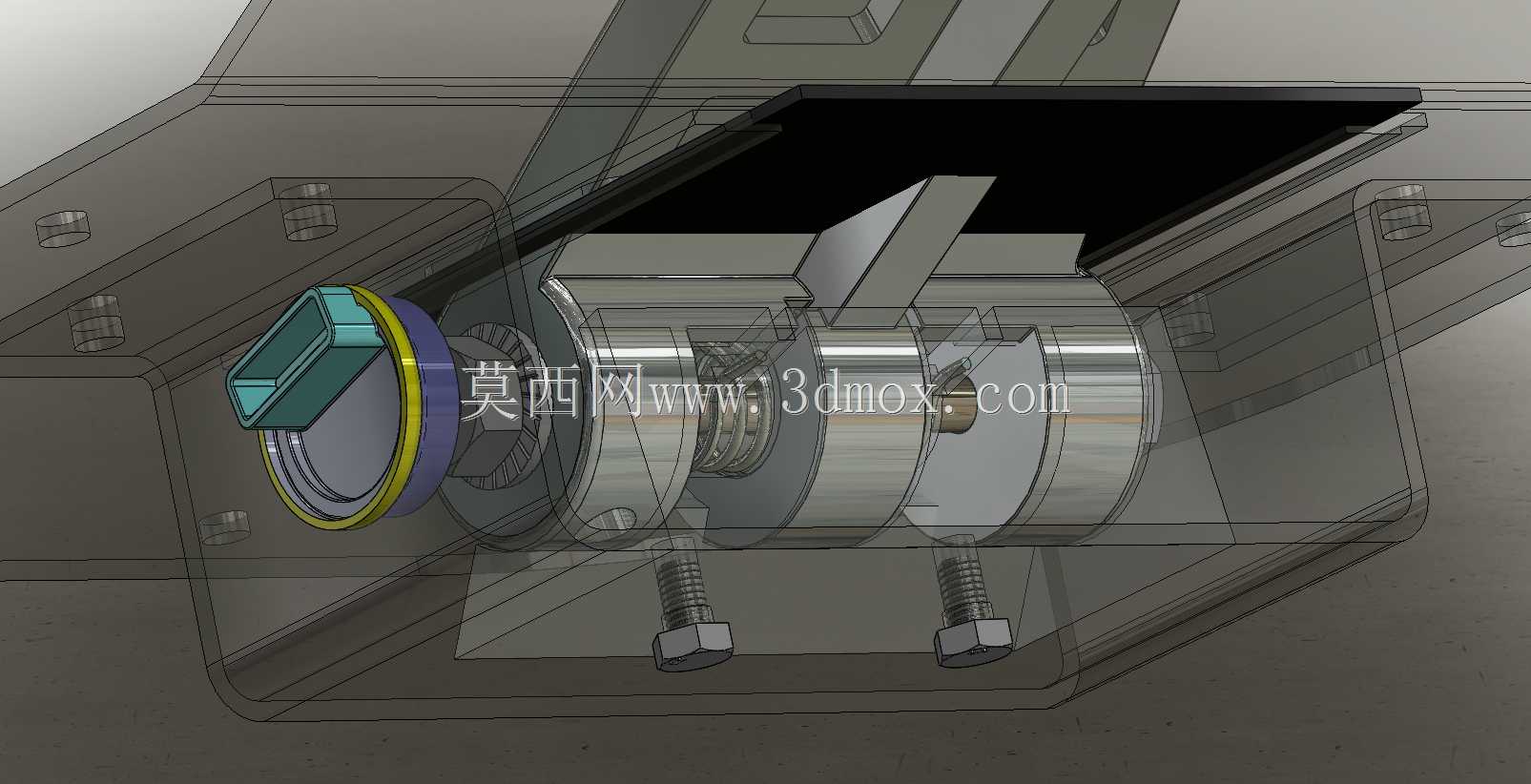

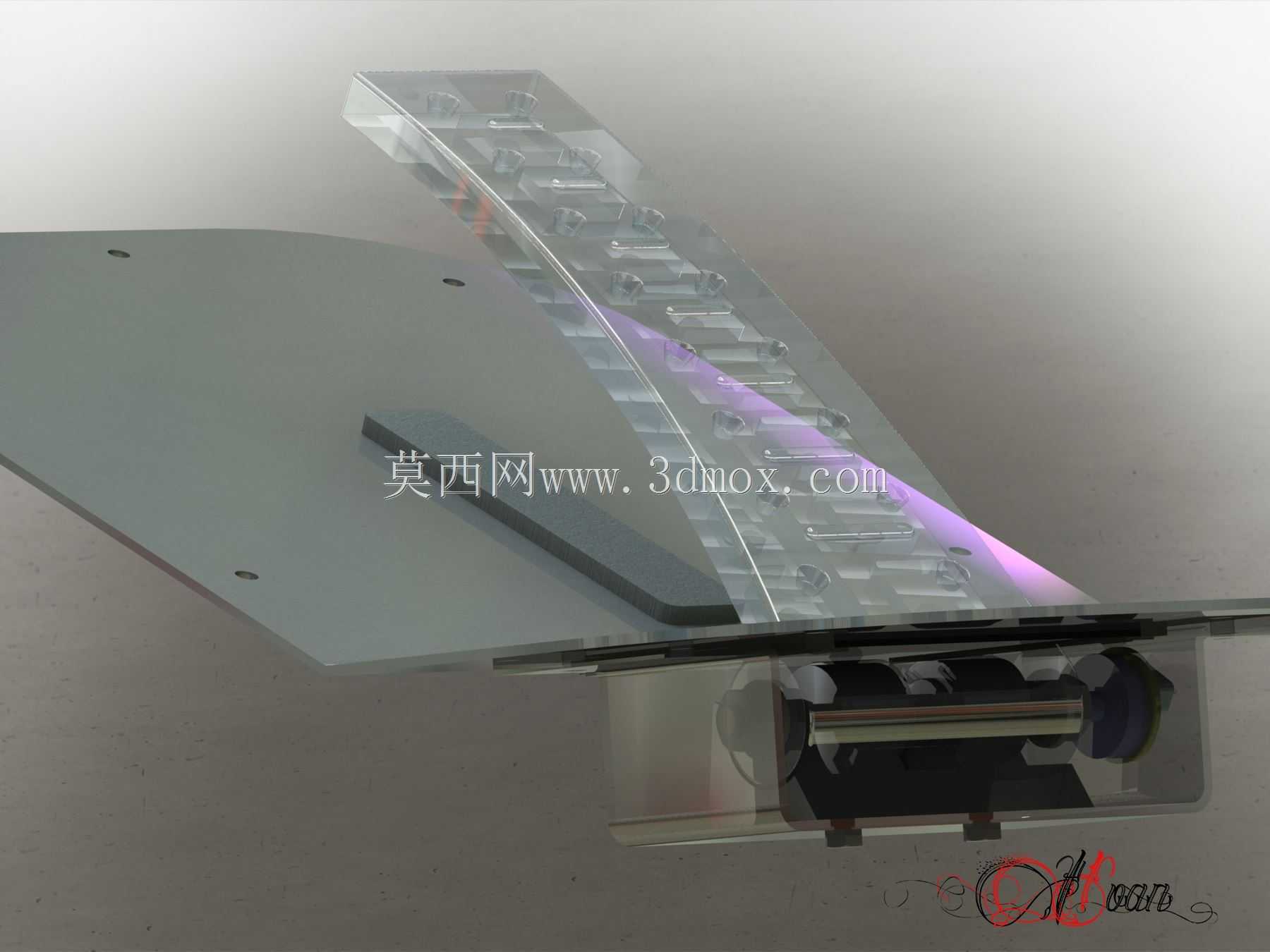

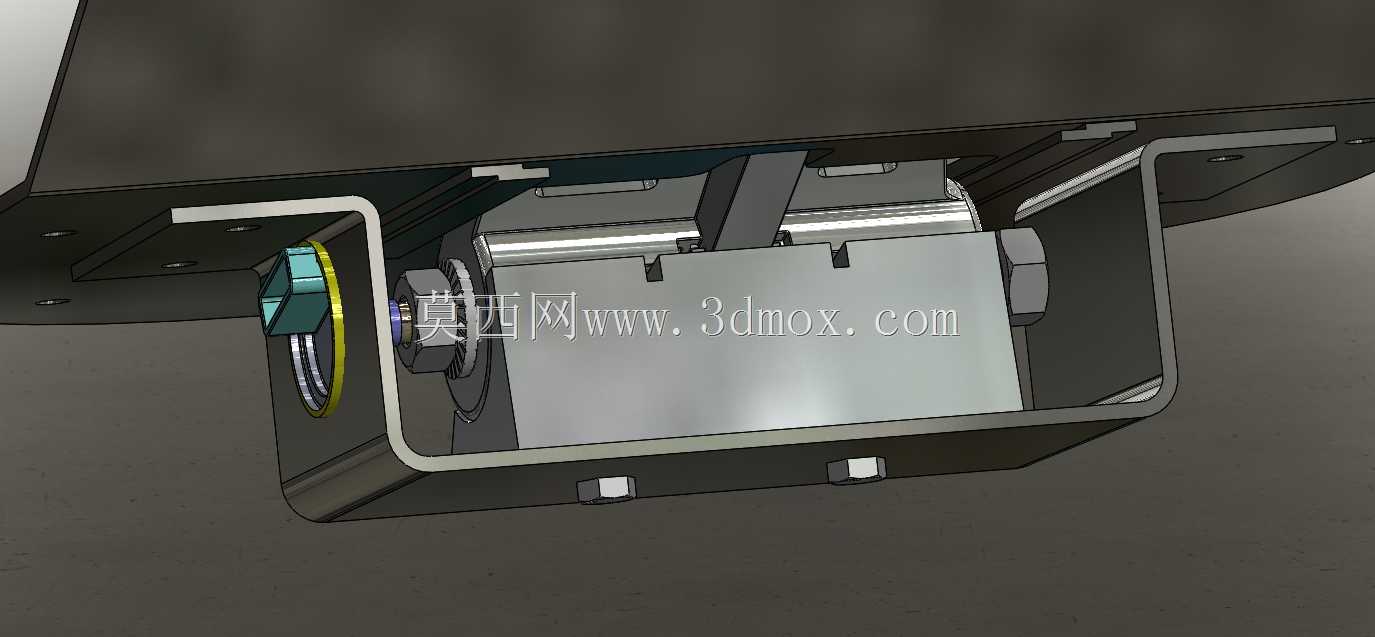

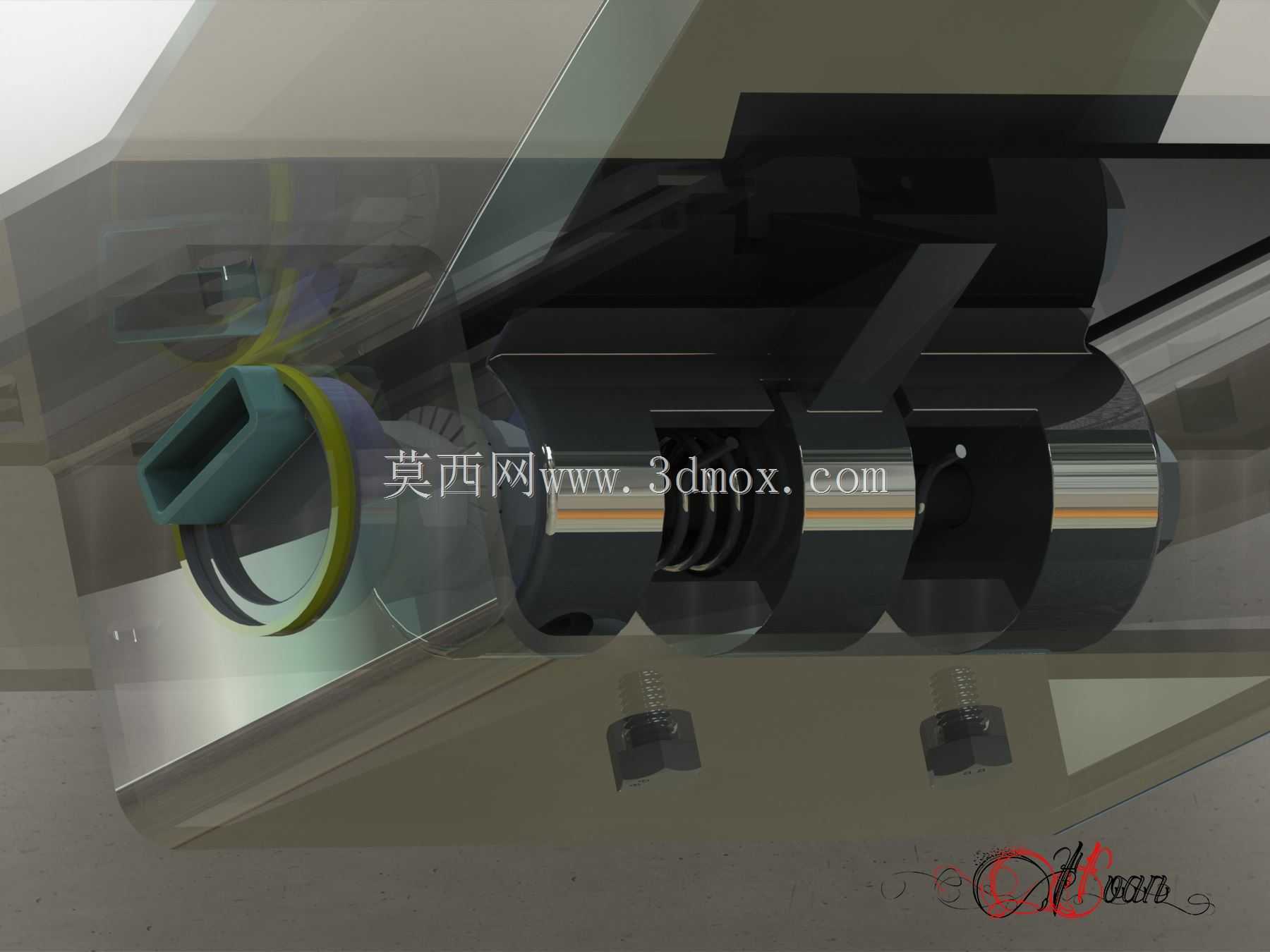

设计过程中优先考虑了踩踏力的线性变化特性，内部采用多组弹簧配合阻尼腔的结构，在踩踏初始阶段提供较轻的反馈力，随着踩踏深度增加，反馈力逐步线性提升，避免初段过于灵敏导致的误操作，也能让驾驶员通过脚感清晰判断当前的踏板开度。内部的活塞式阻尼结构可以过滤行驶过程中脚部传递的细碎振动，同时保证踏板回位过程平顺无卡顿，不会出现松脚后踏板回弹滞后或者弹跳的问题，避免动力输出出现突兀的波动。

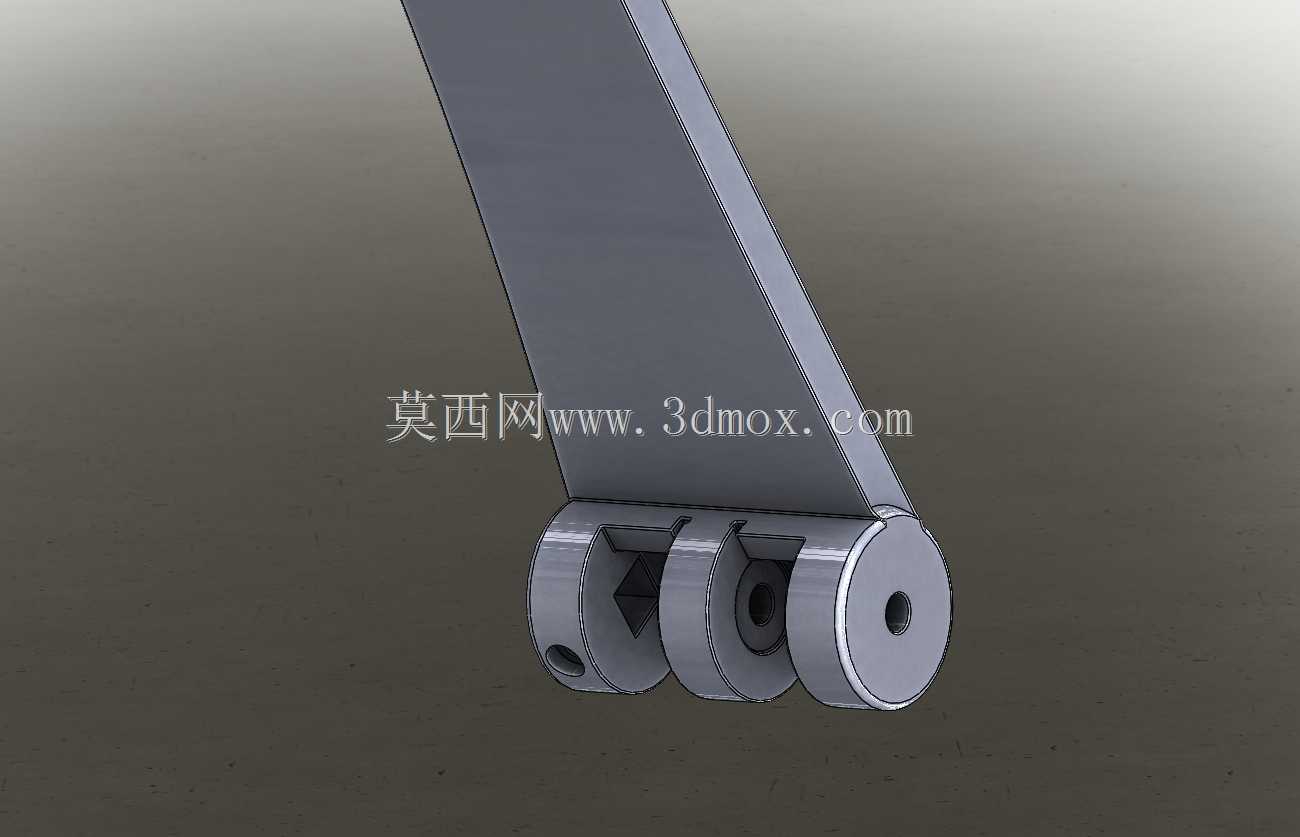

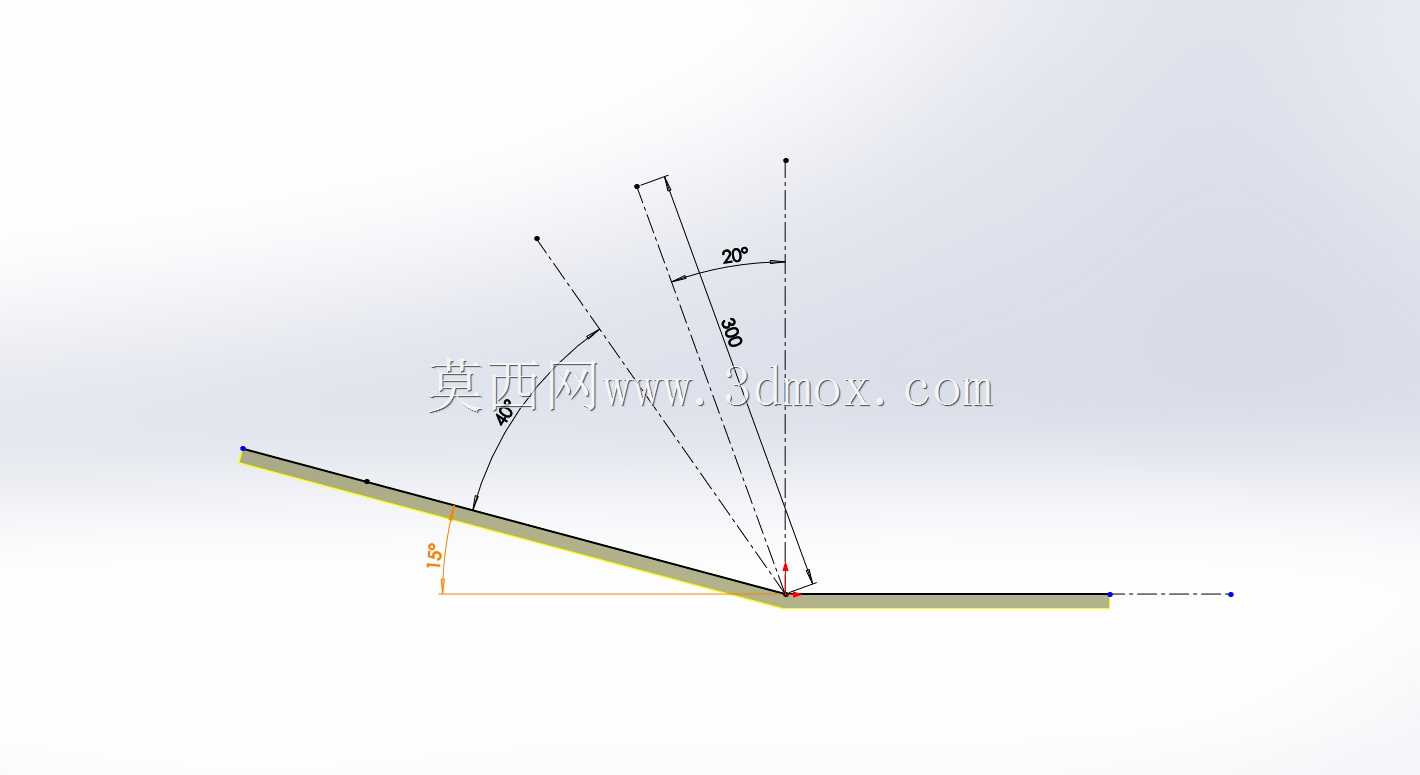

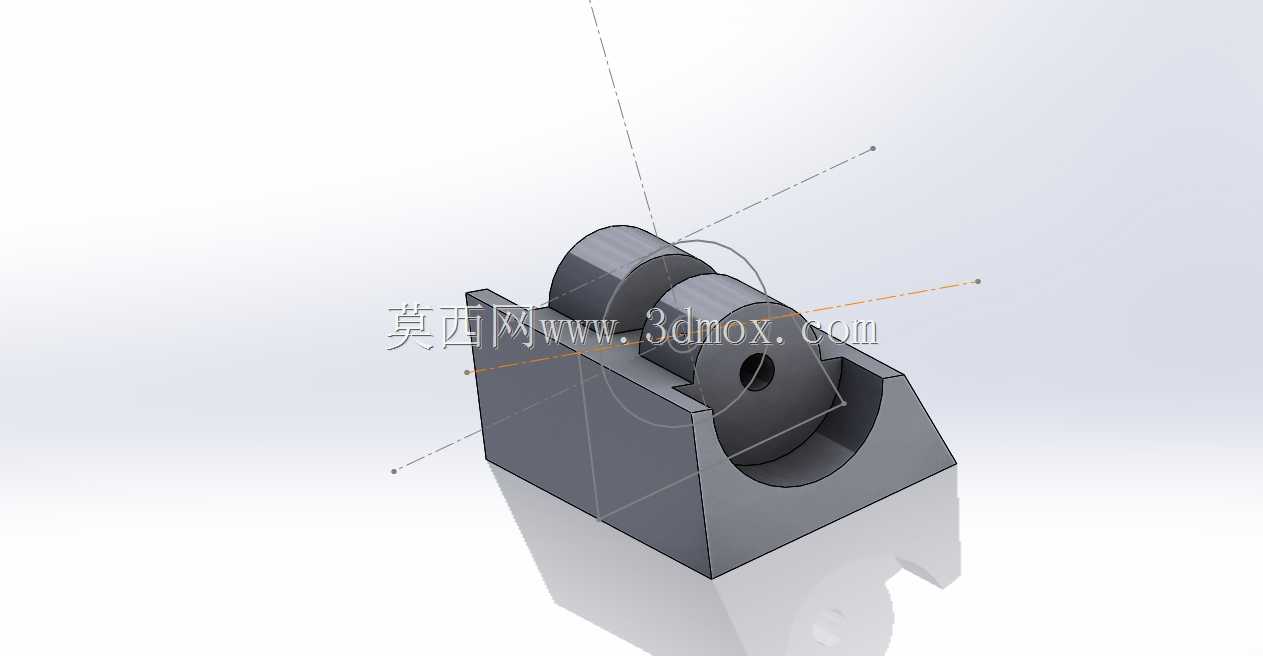

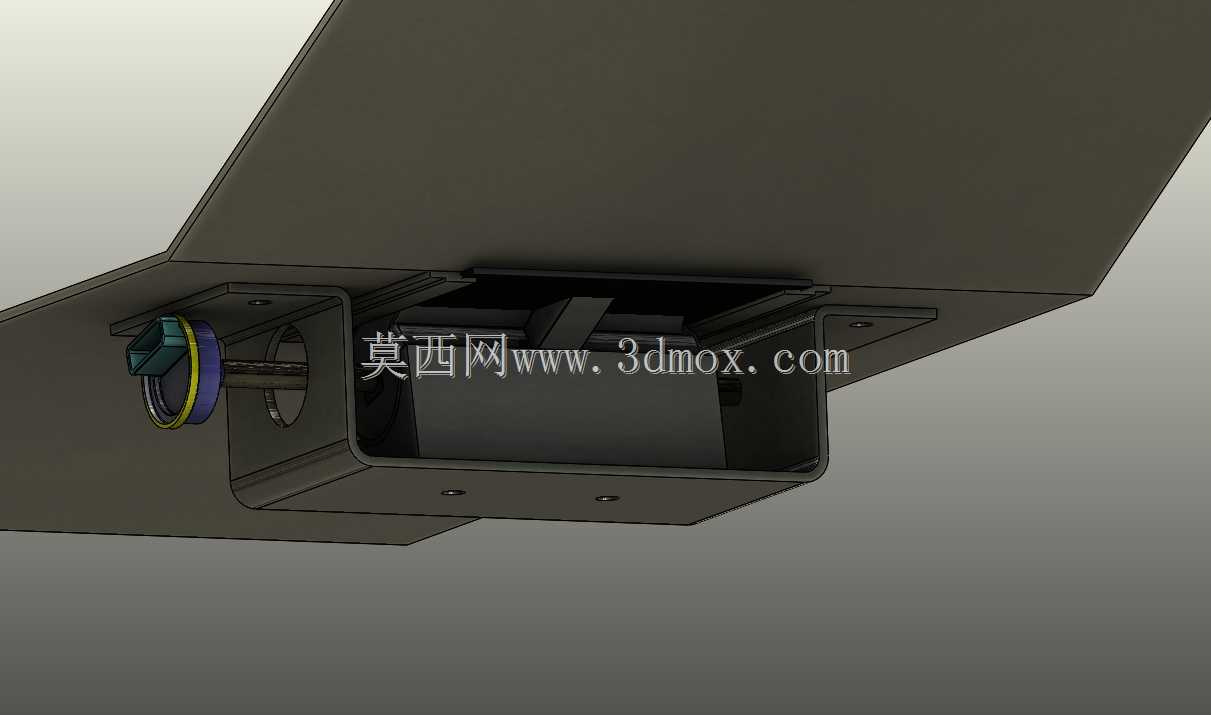

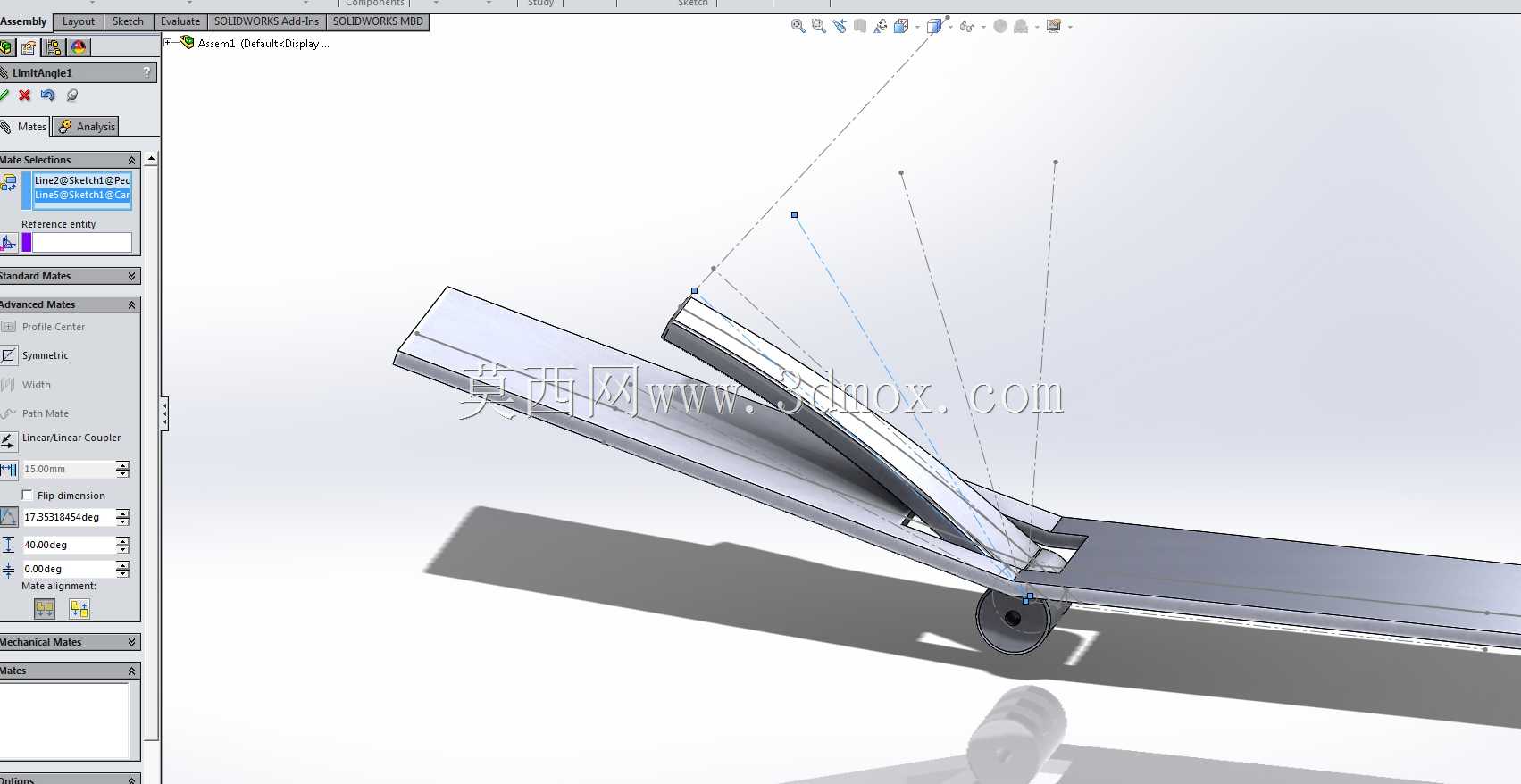

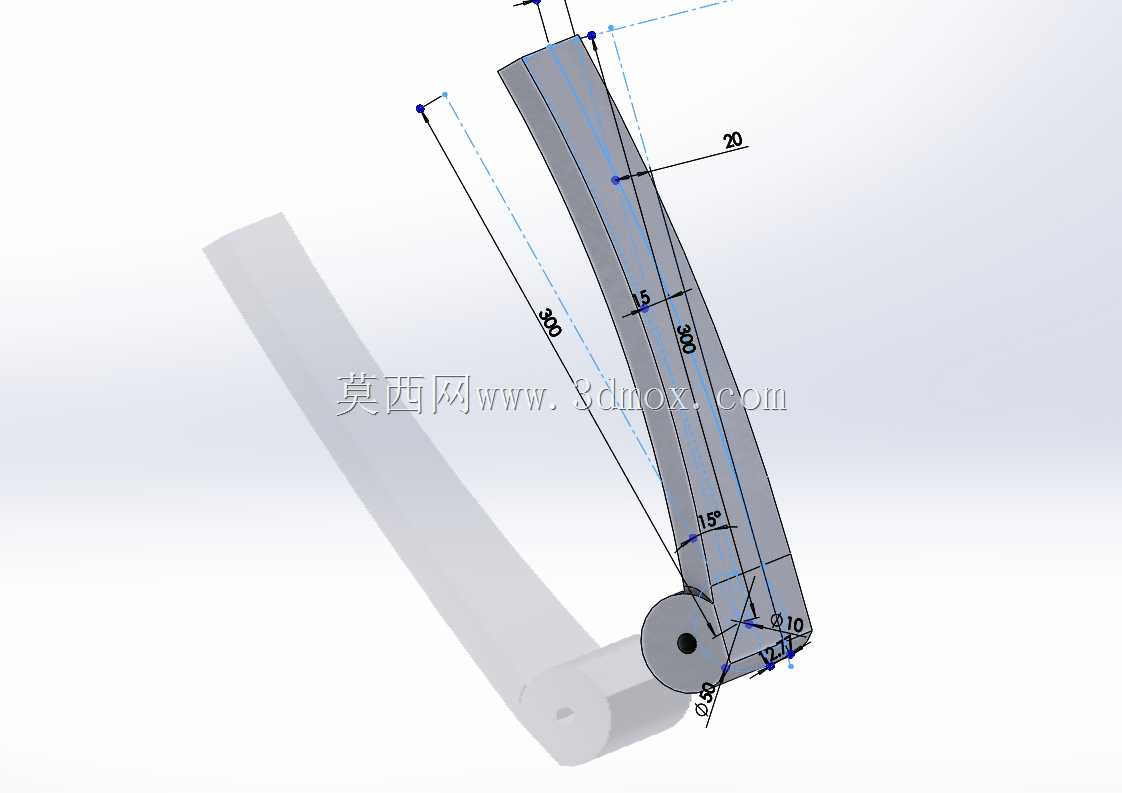

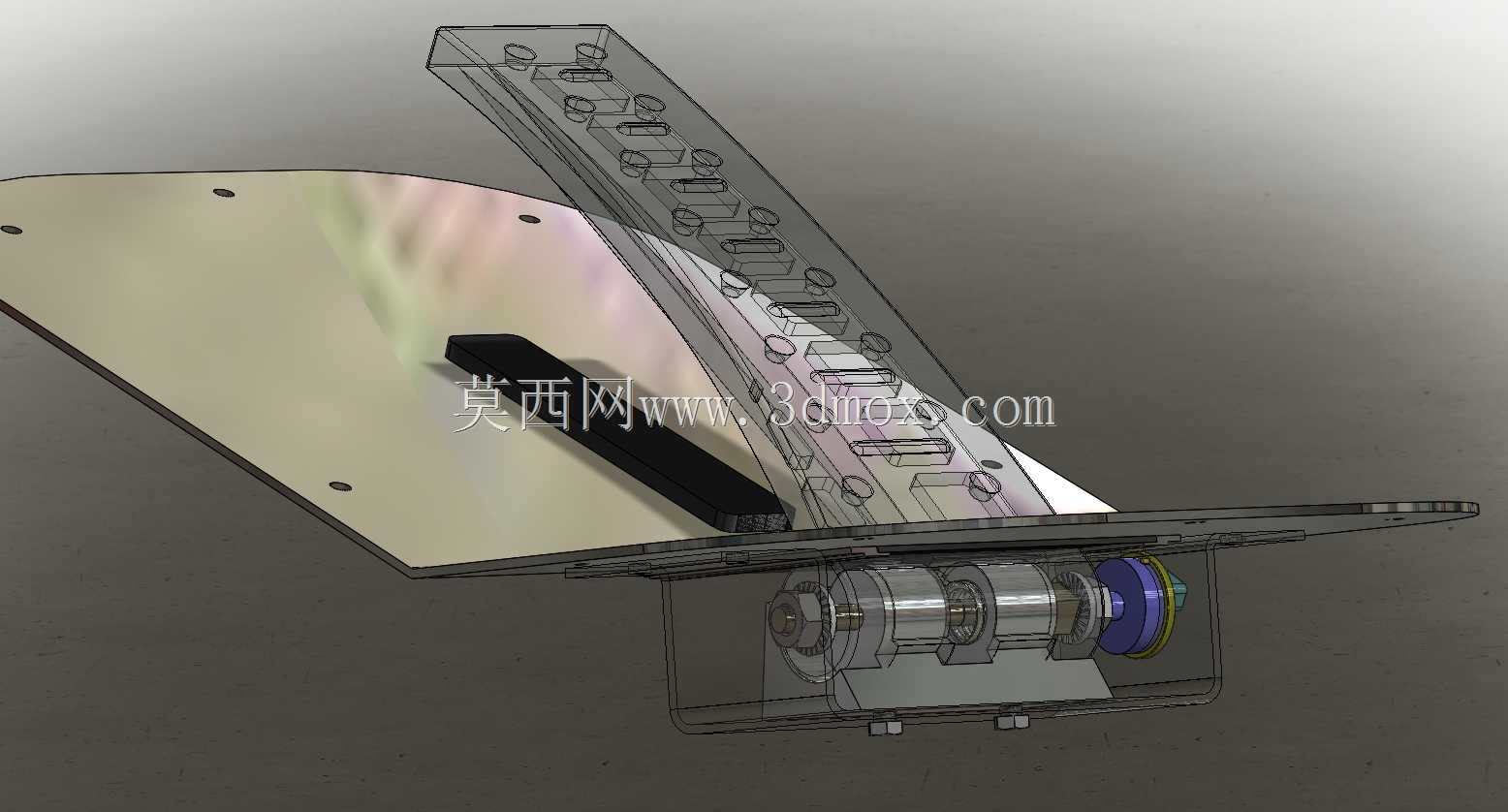

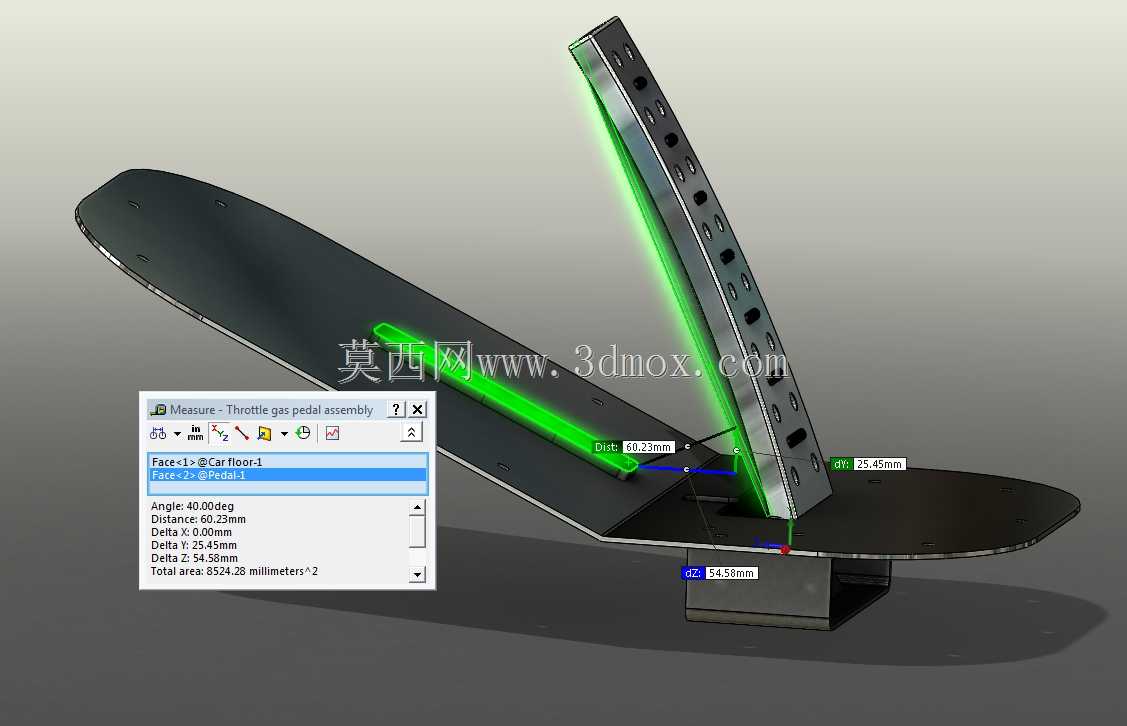

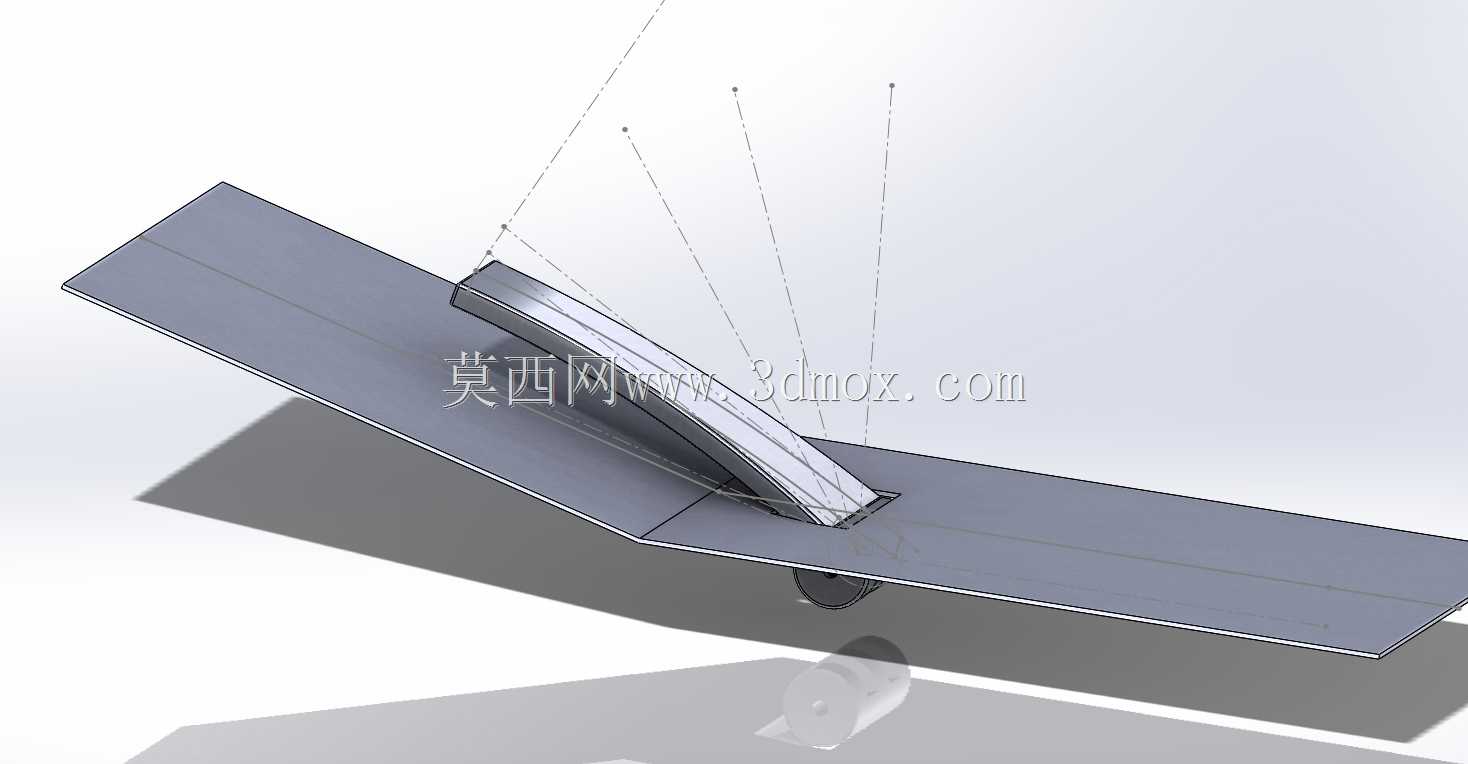

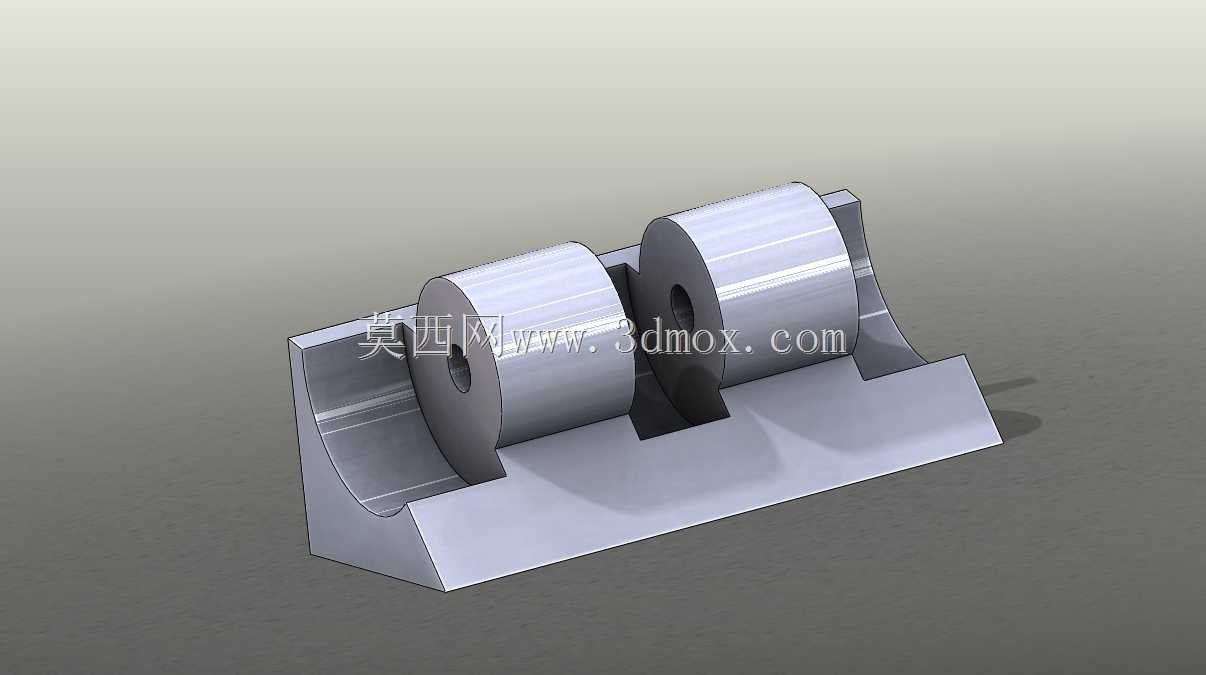

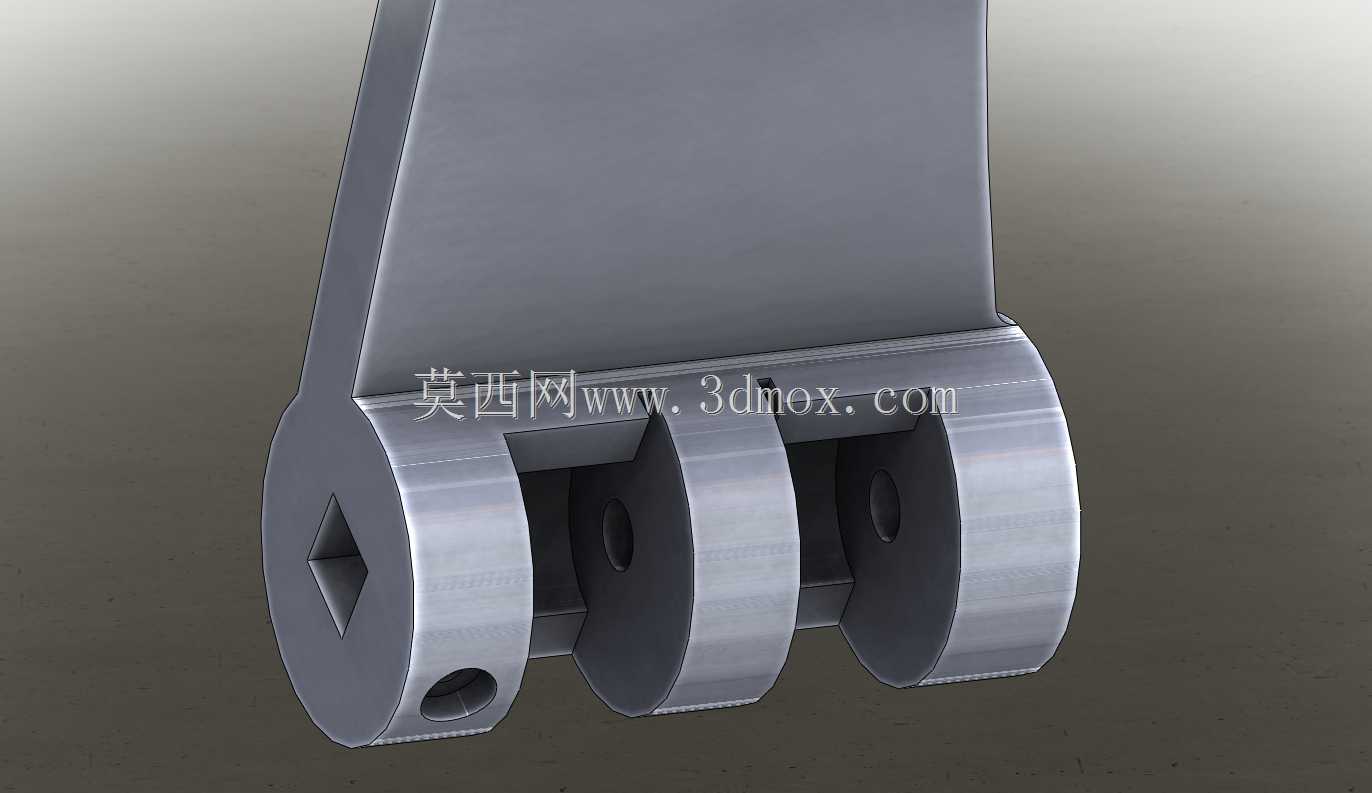

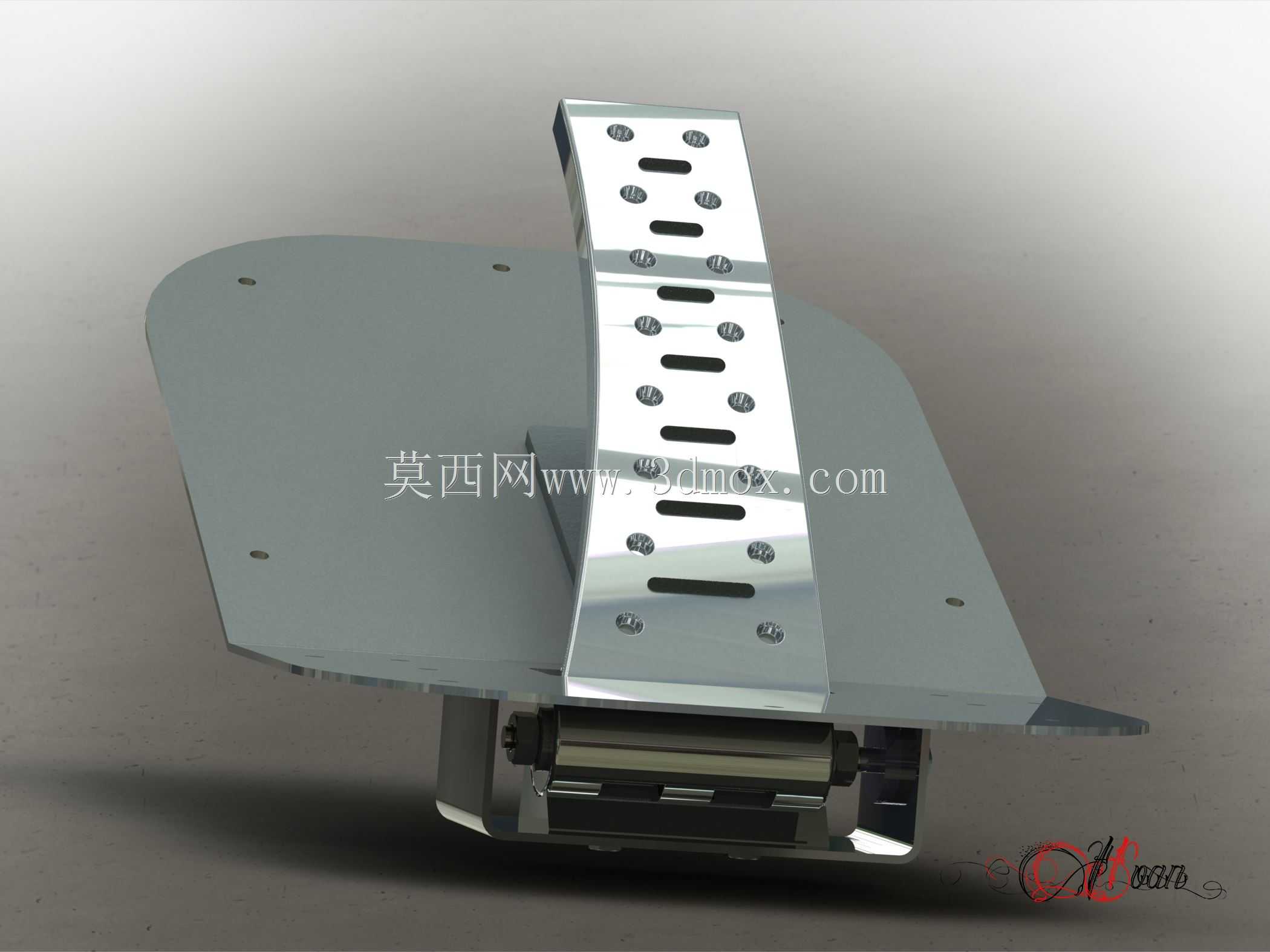

结构的安装端采用法兰式固定结构，固定孔位的间距参考主流乘用车型的前围板安装标准设计，安装面设置了橡胶减震垫，既可以隔绝行驶过程中前围板传递的振动，也能弥补安装面的平面度误差，避免固定后壳体出现应力变形。踏板臂的转动角度范围经过反复校核，全行程下的转动角度控制在合理区间，既保证足够的开度控制精度，也不会因为行程过大导致脚踝长时间处于弯折状态引发驾驶疲劳。

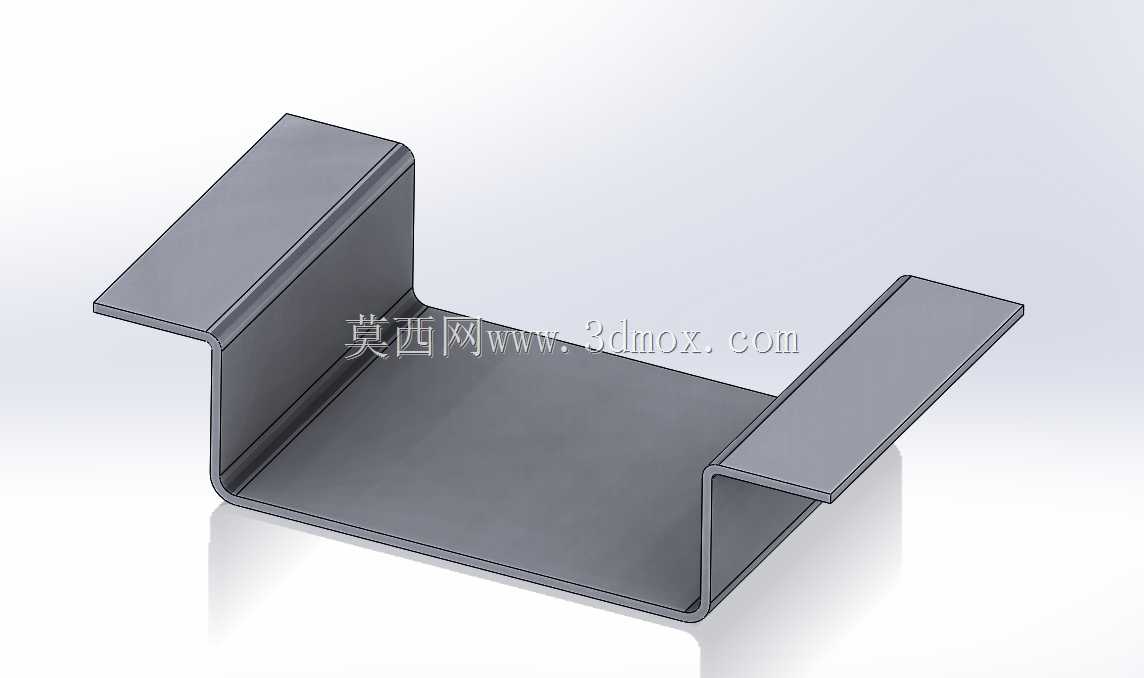

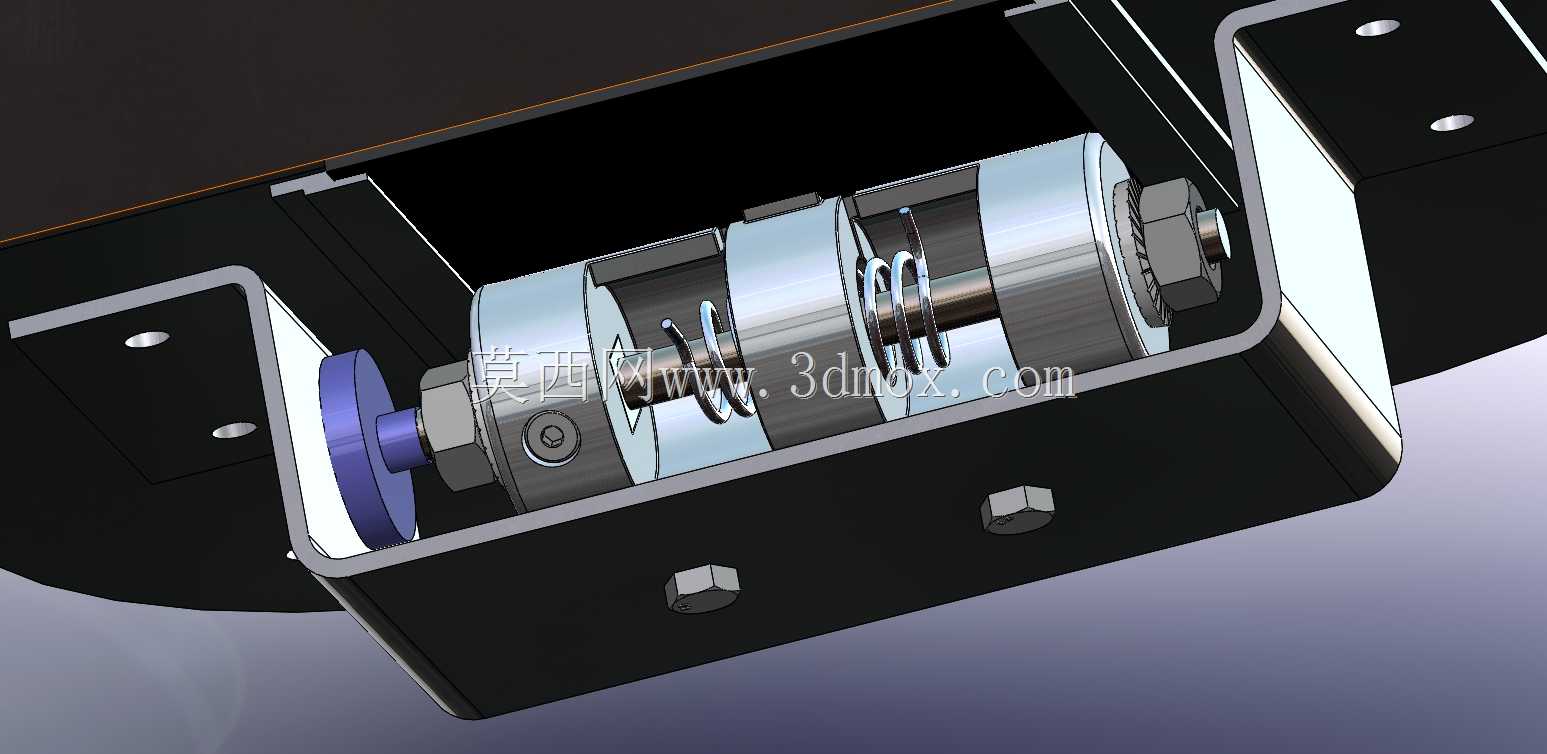

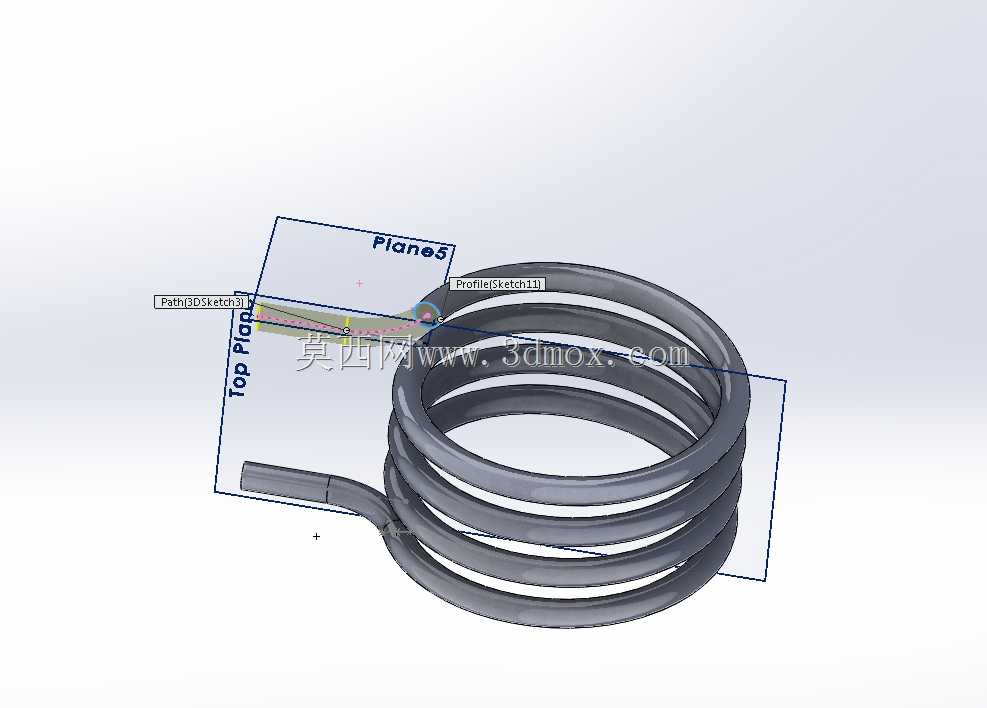

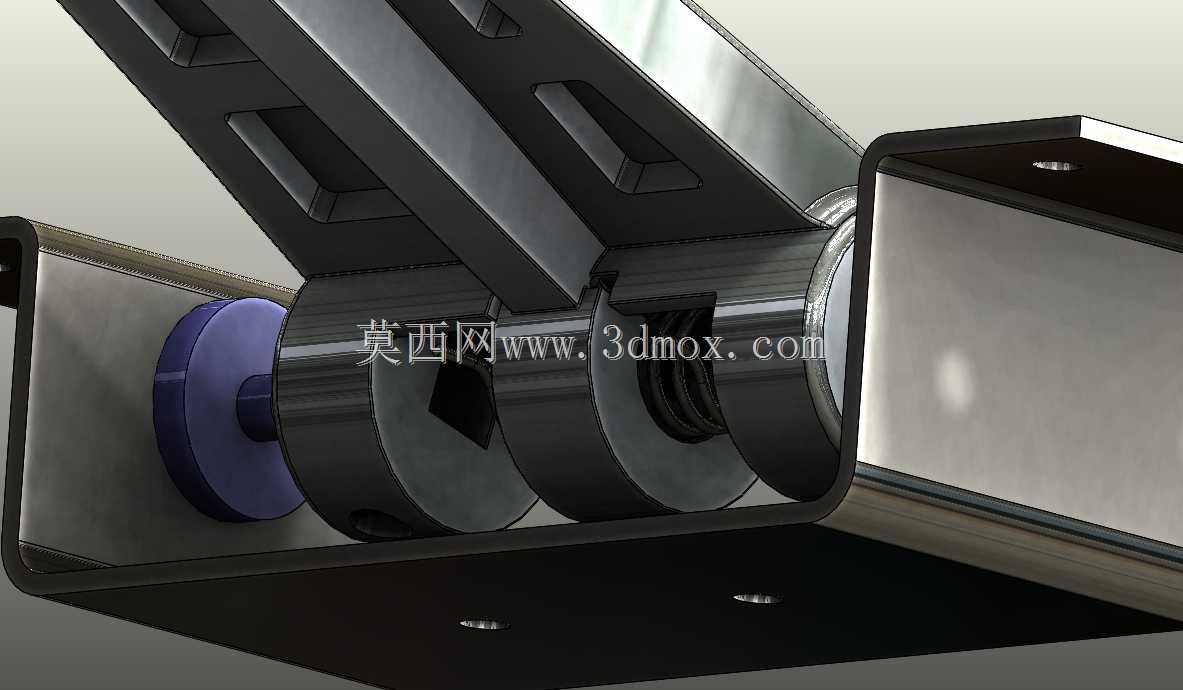

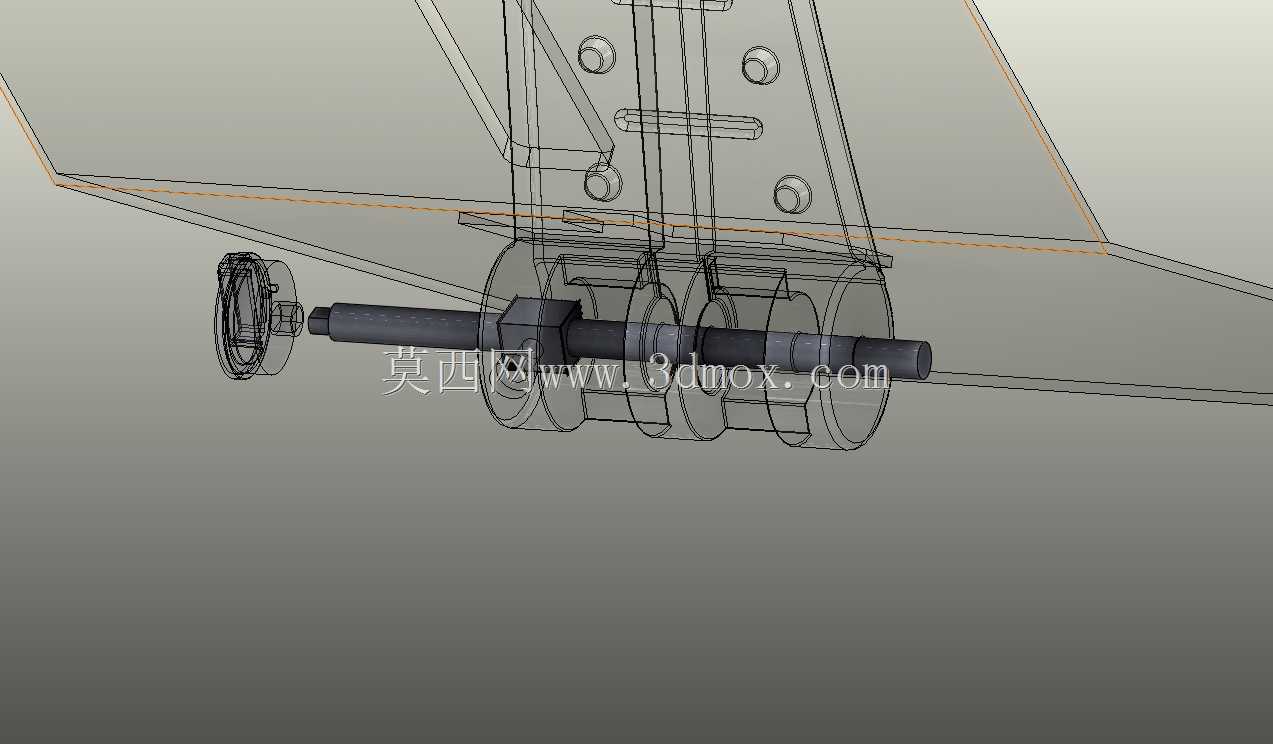

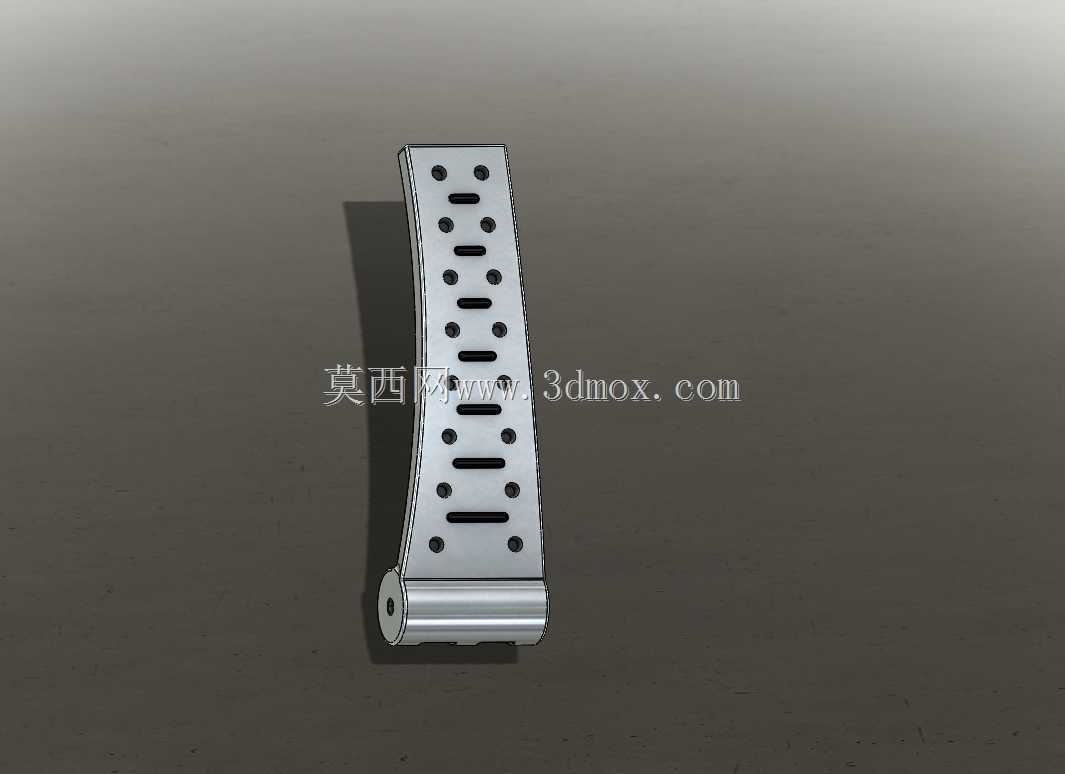

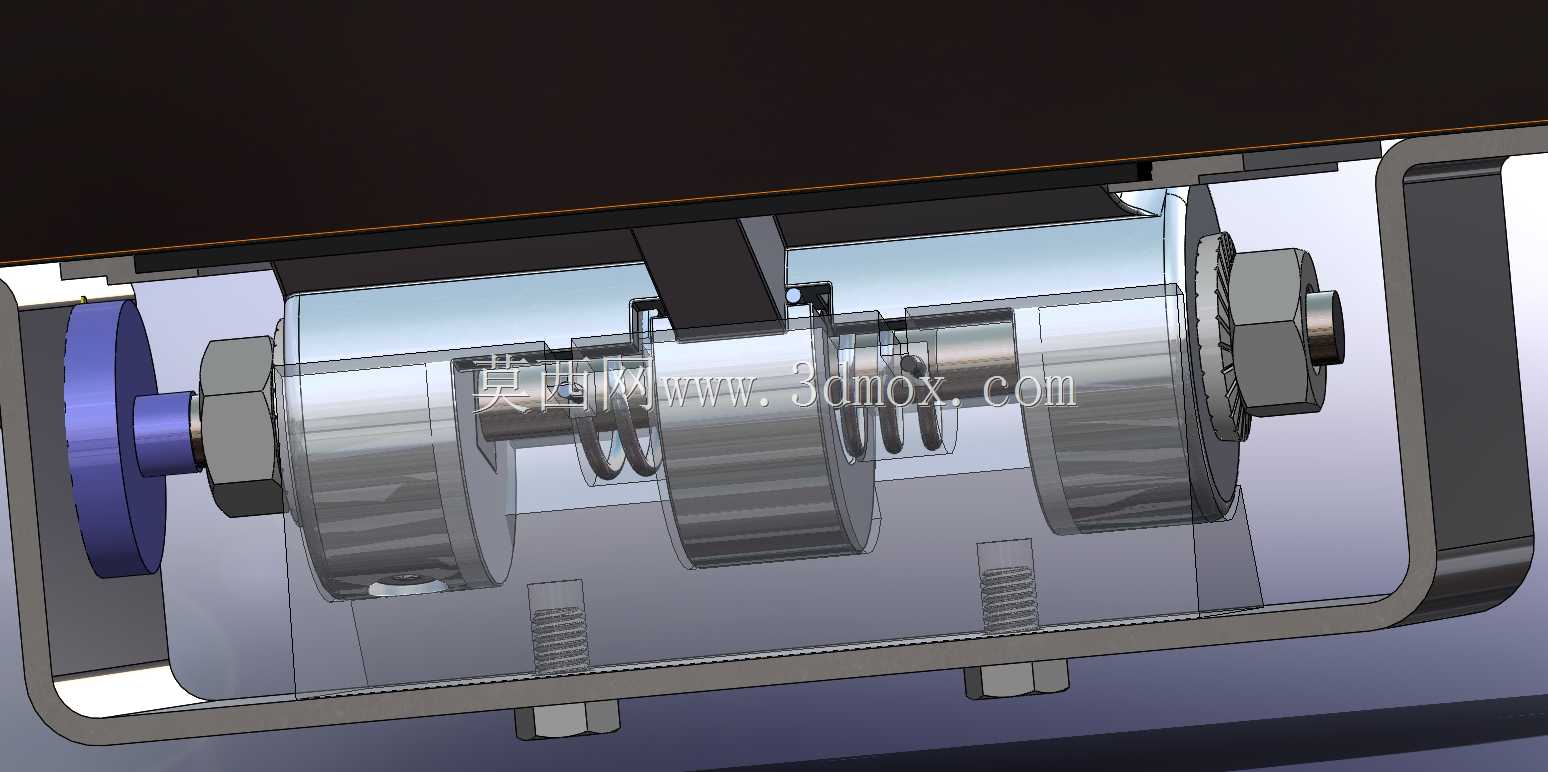

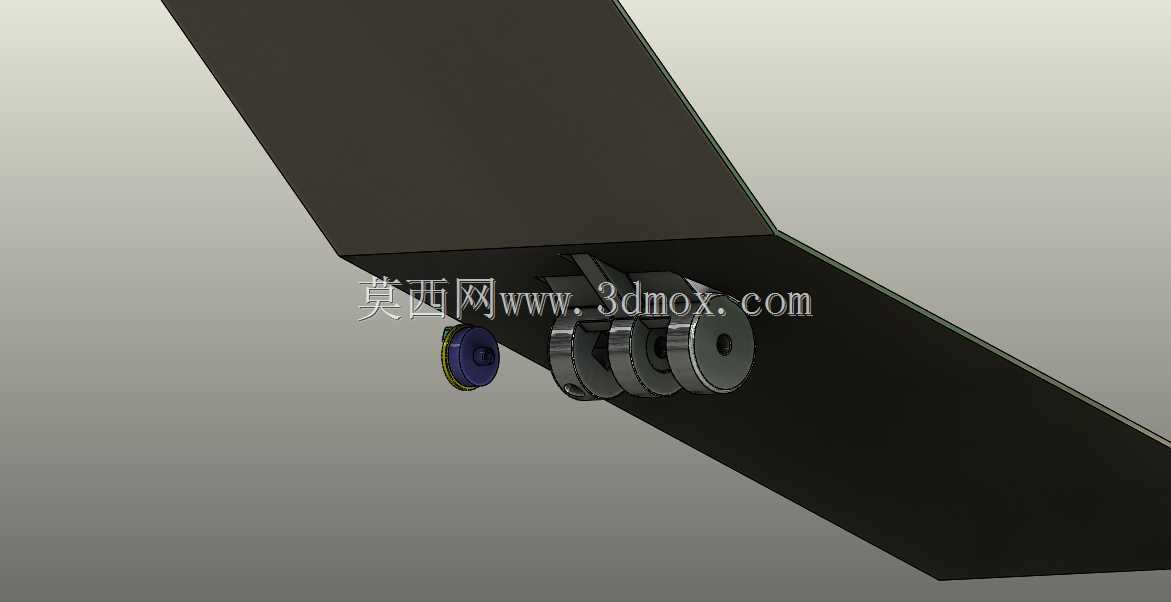

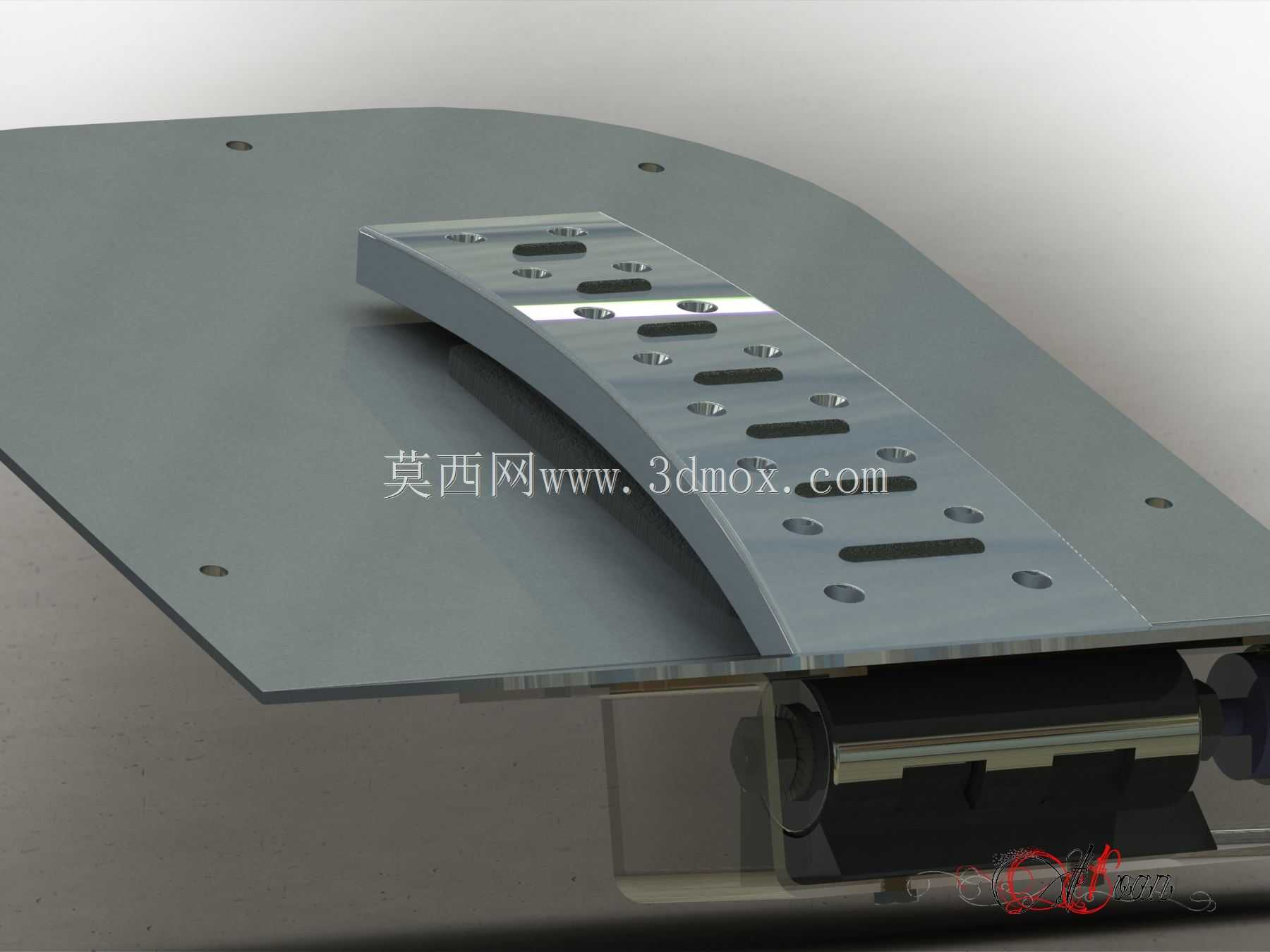

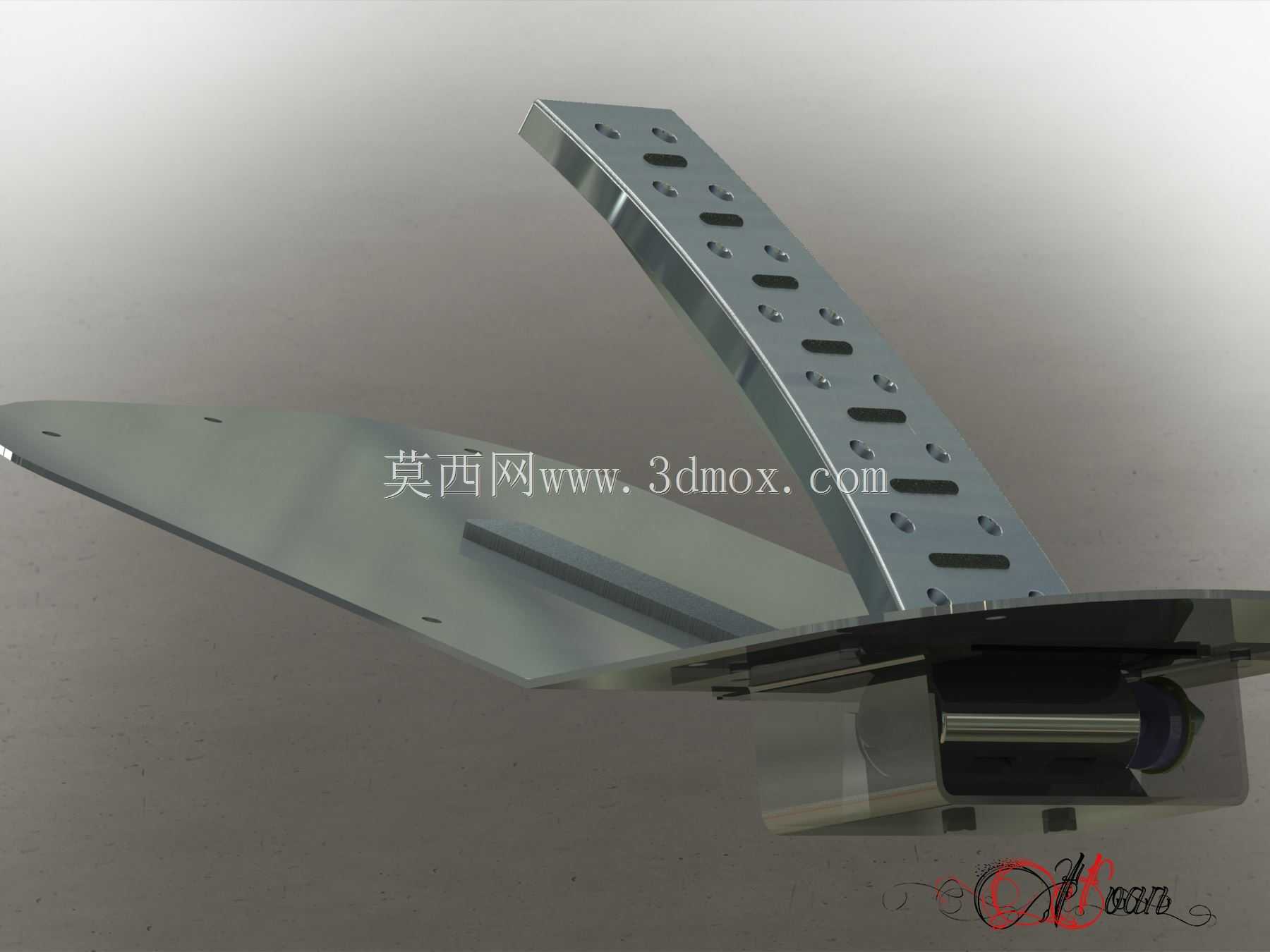

内部的回位弹簧采用对称布置形式，避免单侧弹簧受力导致的偏磨问题，弹簧的预紧力经过匹配计算，保证踏板在任意开度下松开都能快速回到初始怠速位置，不会出现卡滞导致的转速居高不下的安全隐患。壳体部分采用半封闭结构，既可以阻挡驾驶舱内的灰尘、杂物进入内部运动副，也预留了足够的排水缝隙，避免不慎洒入的液体在内部积存引发零件锈蚀。踏板臂的踩踏面设置了贴合脚掌弧度的曲面，表面做防滑纹理处理，即使鞋底沾有少量水渍也不会出现打滑问题，踩踏时的受力点刚好对应脚掌的常用发力位置，长时间踩踏也不会出现局部硌脚的问题。

整套结构的运动部件之间都预留了合理的配合间隙，考虑了不同温度环境下的材料热胀冷缩量，避免低温环境下零件收缩导致的卡滞，也不会因为高温膨胀出现运动阻尼异常增大的问题。所有运动副的接触面都采用自润滑材料配对，长期使用也不需要额外加注润滑脂，减少后期维护的需求，同时避免润滑脂溢出污染驾驶舱内饰。
