高性能跑车通风制动车轮总成结构设计

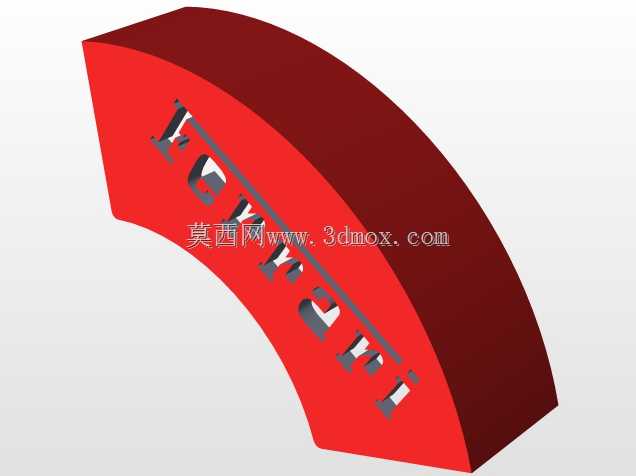

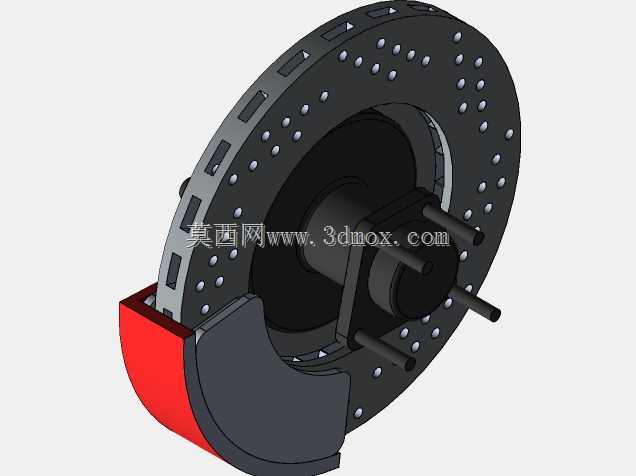

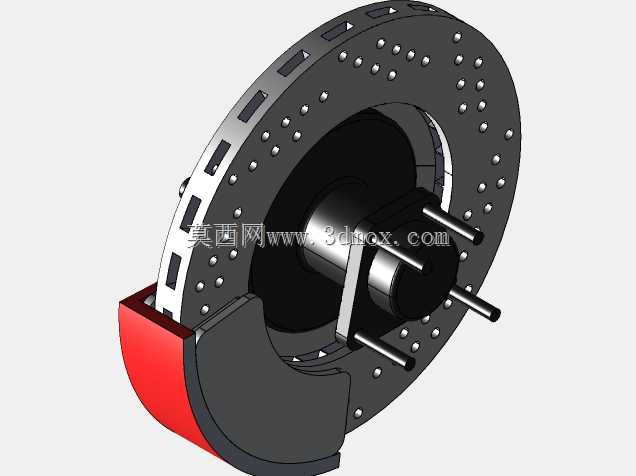

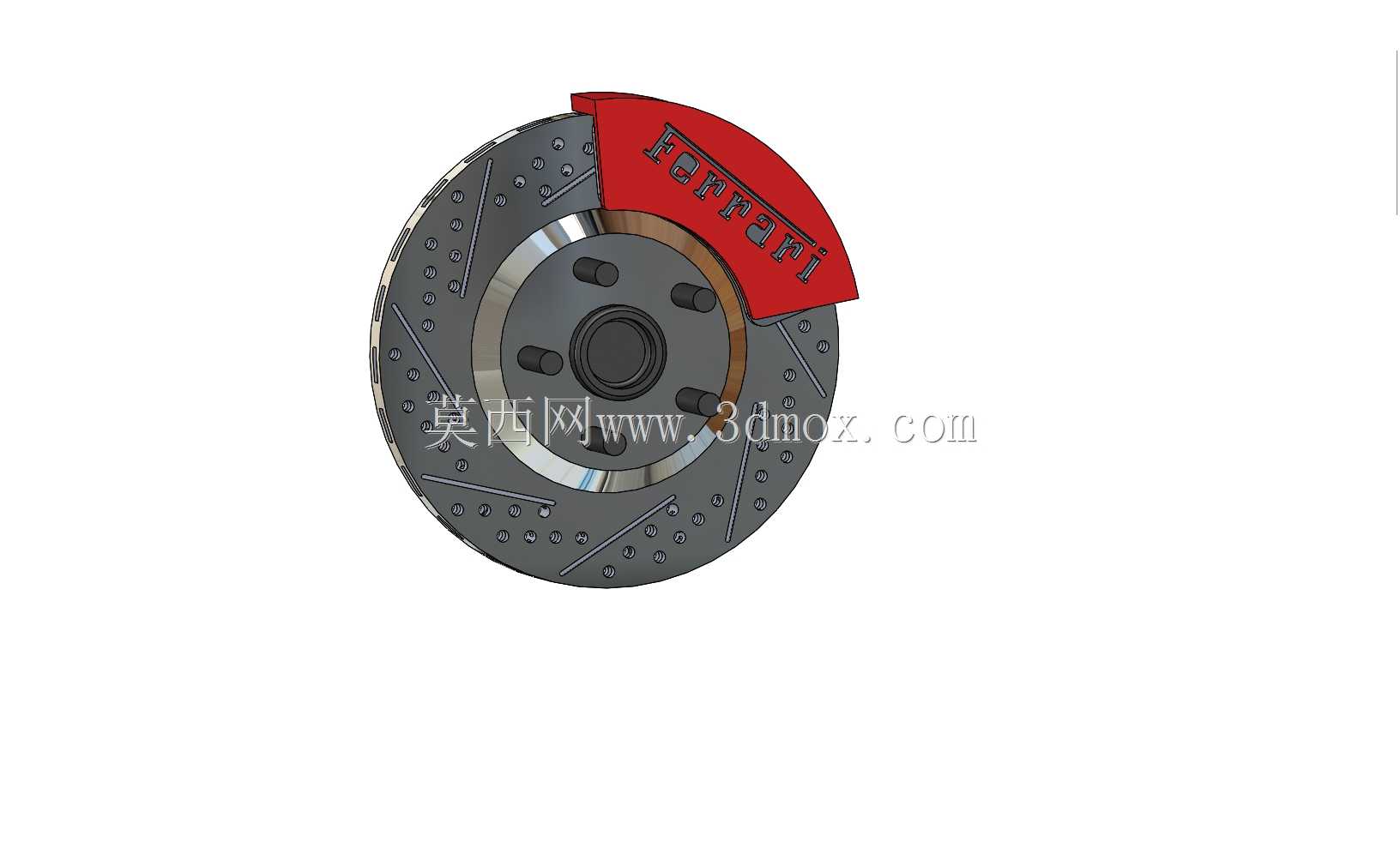

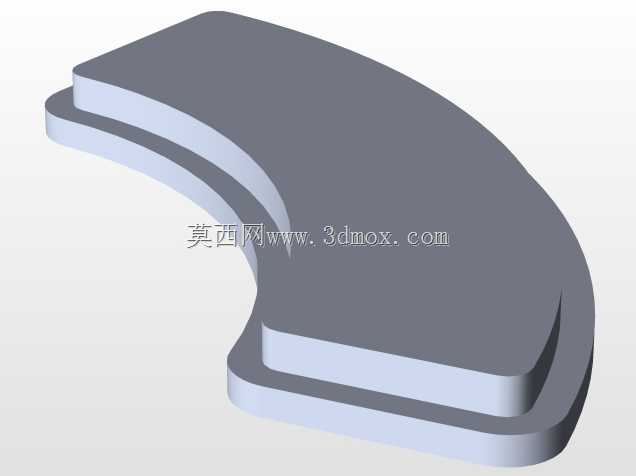

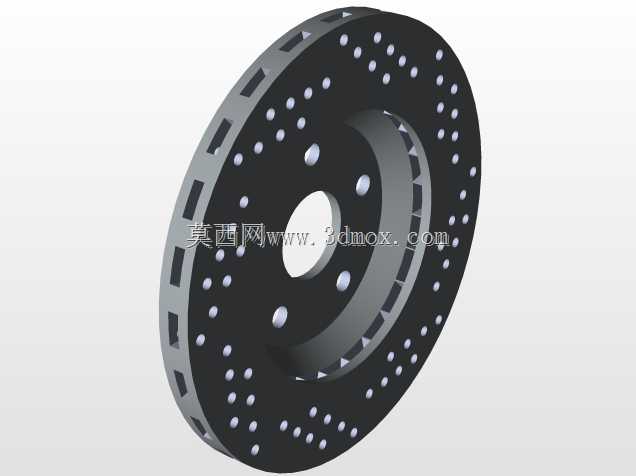

这套车轮制动集成结构，主要面向高性能乘用跑车的行走与制动系统配套场景，在整车架构中承担承载车身载荷、传递行驶扭矩、提供制动减速力矩的核心作用，区别于普通民用车辆的车轮结构，其设计优先兼顾激烈驾驶工况下的散热效率、制动抗热衰性能与装配紧凑性。从结构组成来看，该总成集成了通风式制动转子、轮毂连接单元、摩擦衬垫与对置式制动卡钳几个核心模块，制动盘采用周向阵列通风槽+表面打孔的复合散热结构，盘面沿圆周方向均匀布置的散热孔可在高速旋转时形成贯穿盘面的空气流道，快速带走制动摩擦产生的热量，避免连续制动工况下摩擦片温度过高导致的制动力衰减；盘体边缘的矩形开槽则可以及时排出制动摩擦产生的磨屑，减少磨屑在摩擦面之间的残留，提升制动响应的线性度。设计过程中优先考虑了安装边界的适配性，轮毂连接端采用多螺栓同轴定位结构，螺栓孔沿轮毂法兰周向等距分布，可与跑车常用的花键轮毂轴直接匹配，安装时无需额外加工转接法兰，同轴度公差控制在常规乘用车装配要求范围内，可避免高速行驶时的车轮径向跳动问题。制动卡钳采用跨骑式安装结构，卡钳体跨置在制动盘两侧，内侧布置活塞推动机构，可在制动时推动两侧摩擦衬垫同步压向制动盘盘面，保证两侧摩擦面受力均匀，避免制动盘出现偏磨；卡钳的安装支脚位置预留了标准安装孔位，可适配多数性能车的转向节安装接口，无需改动原车悬挂的安装点位。结构设计时没有做多余的冗余造型，所有外部轮廓都围绕功能需求设定：制动盘的中心轮毂座做了阶梯式凸台结构，既可以提升盘体与轮毂连接的结构强度，又能为轮毂轴承预留足够的安装空间，避免制动盘旋转时与周边的悬挂部件、防尘罩发生运动干涉；卡钳外侧的红色防护层不仅是外观标识，同时也做了耐高温涂层处理，可抵御制动时传导到卡钳体的高温，延长卡钳密封件的使用寿命。在实际装车场景中，该结构可承受赛道连续急刹的工况载荷，摩擦衬垫的接触面积经过匹配计算，可在保证足够制动力矩的同时，减少单位面积的摩擦压力，降低衬垫的异常磨损速率；整个总成的旋转部件做了周向等重设计，可减少高速旋转时的动不平衡量，降低车辆高速行驶时的方向盘抖动概率。
