无线电遥控车前轮转向轴承座结构设计

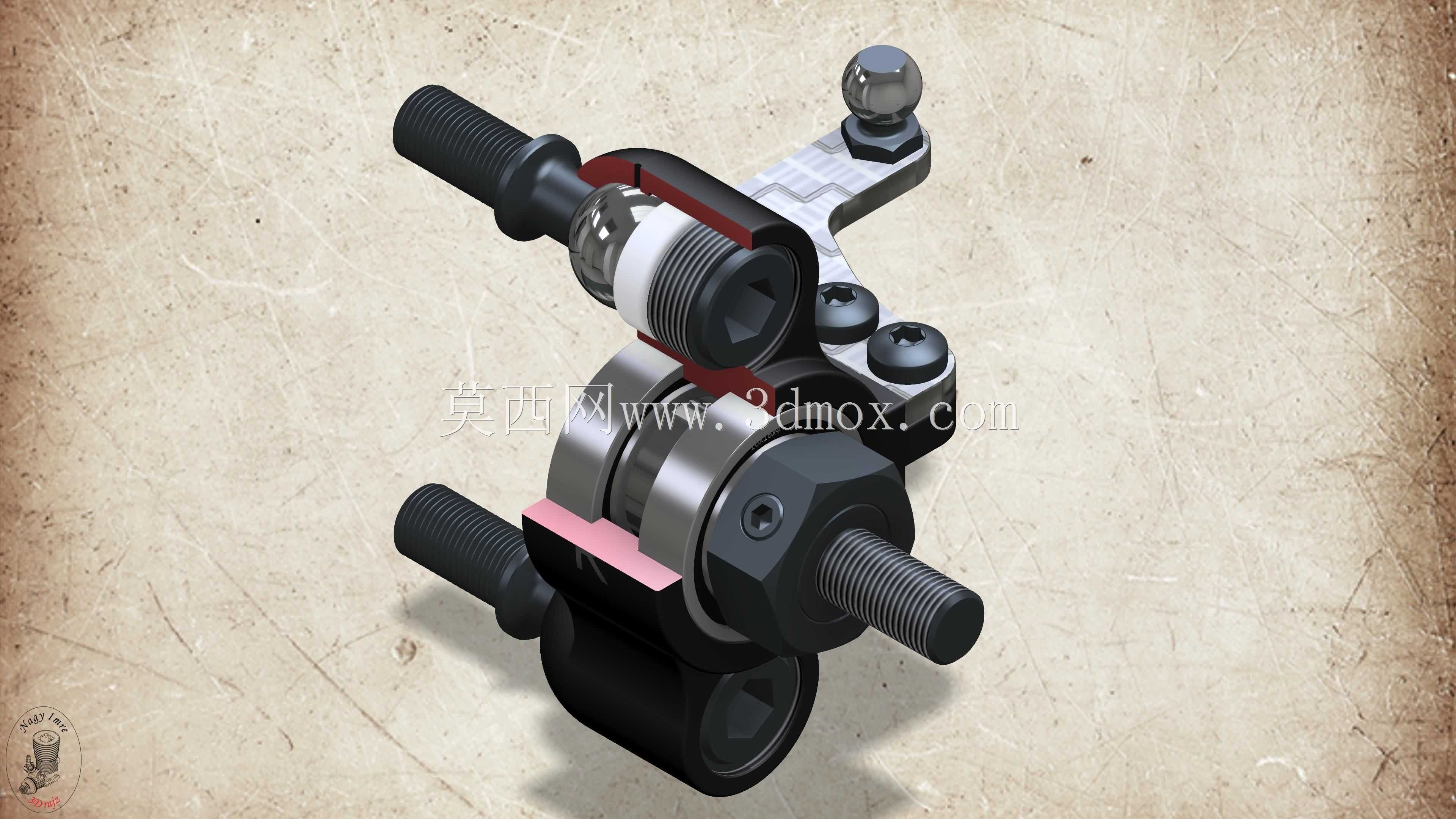

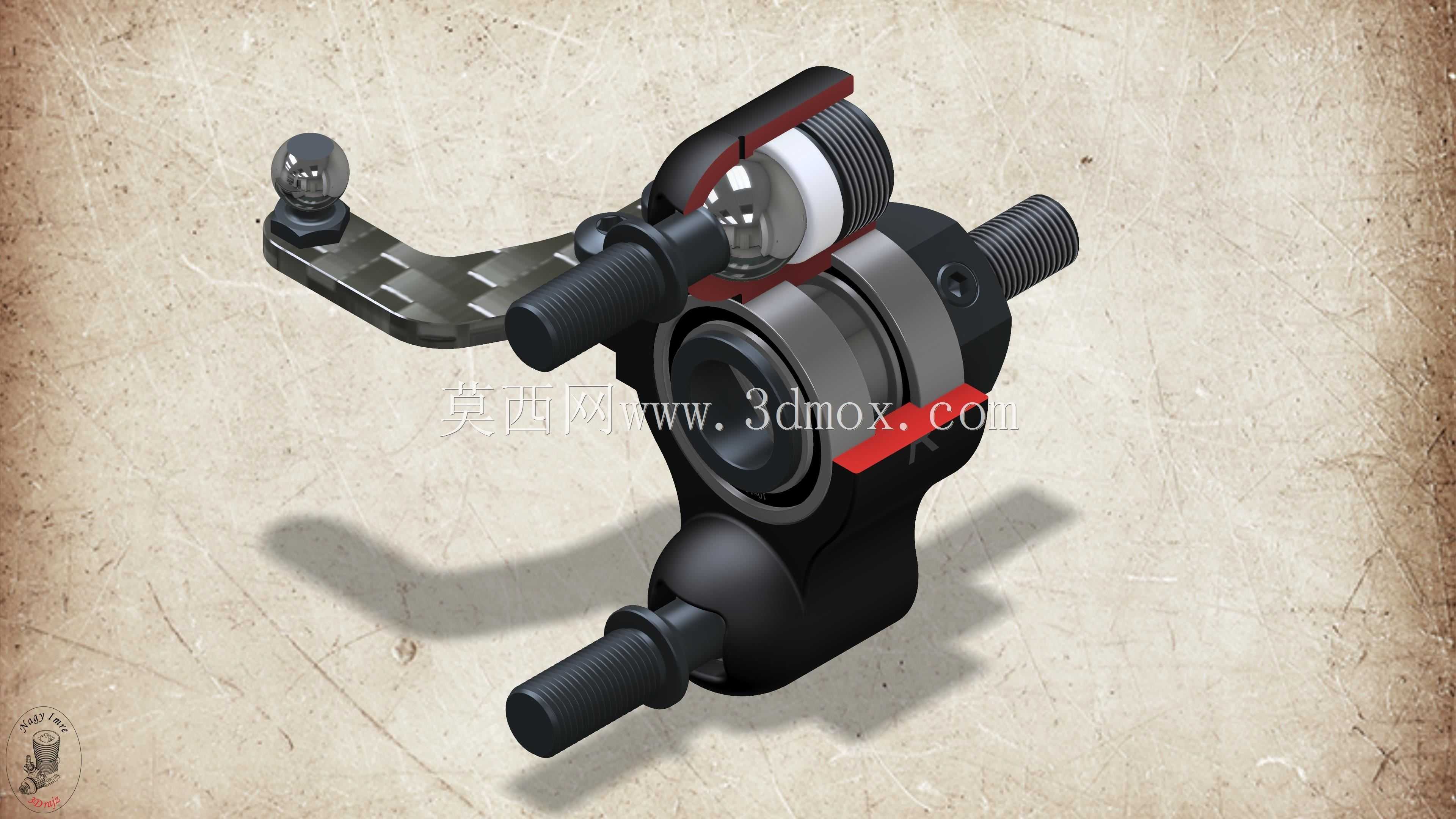

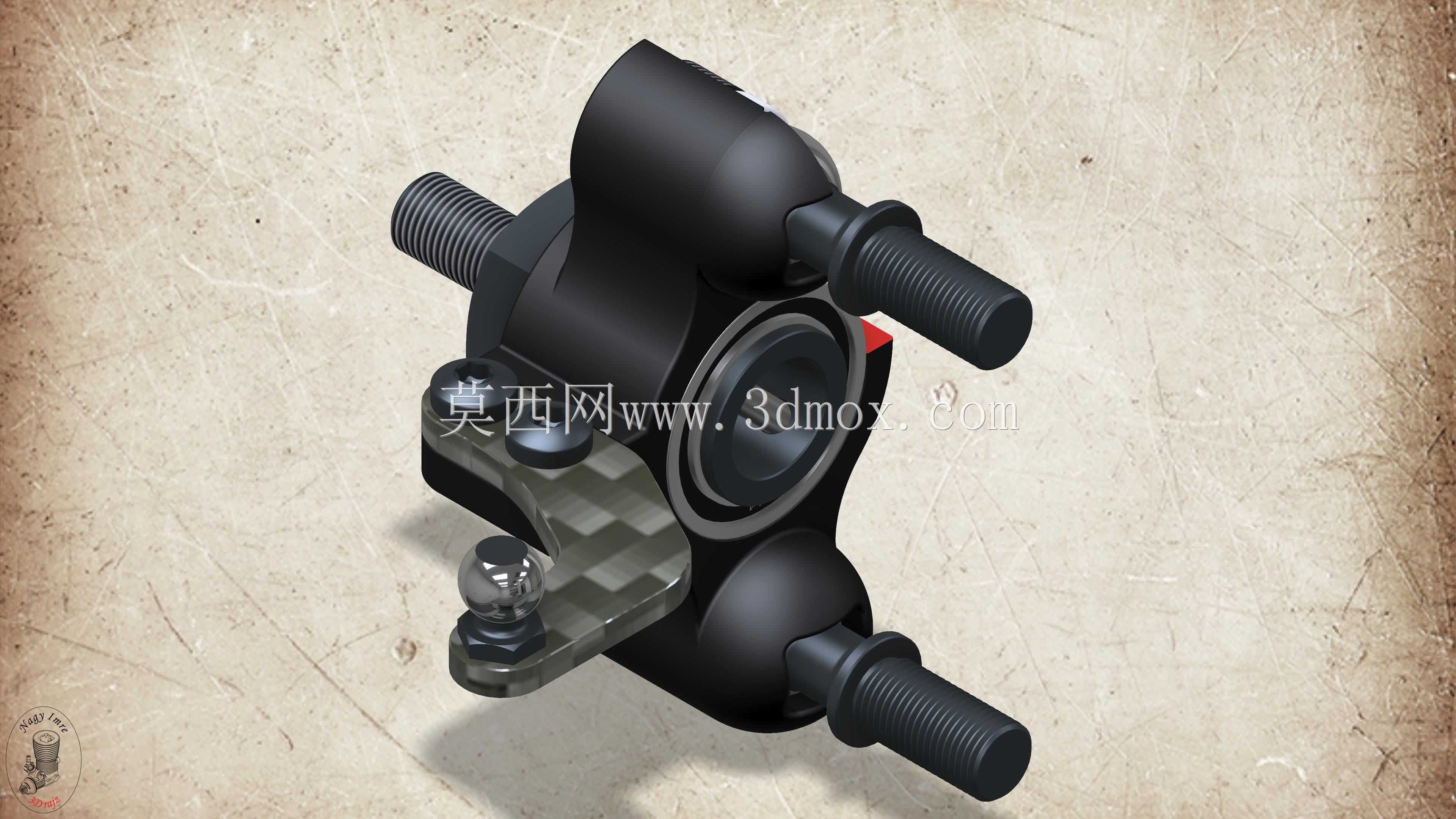

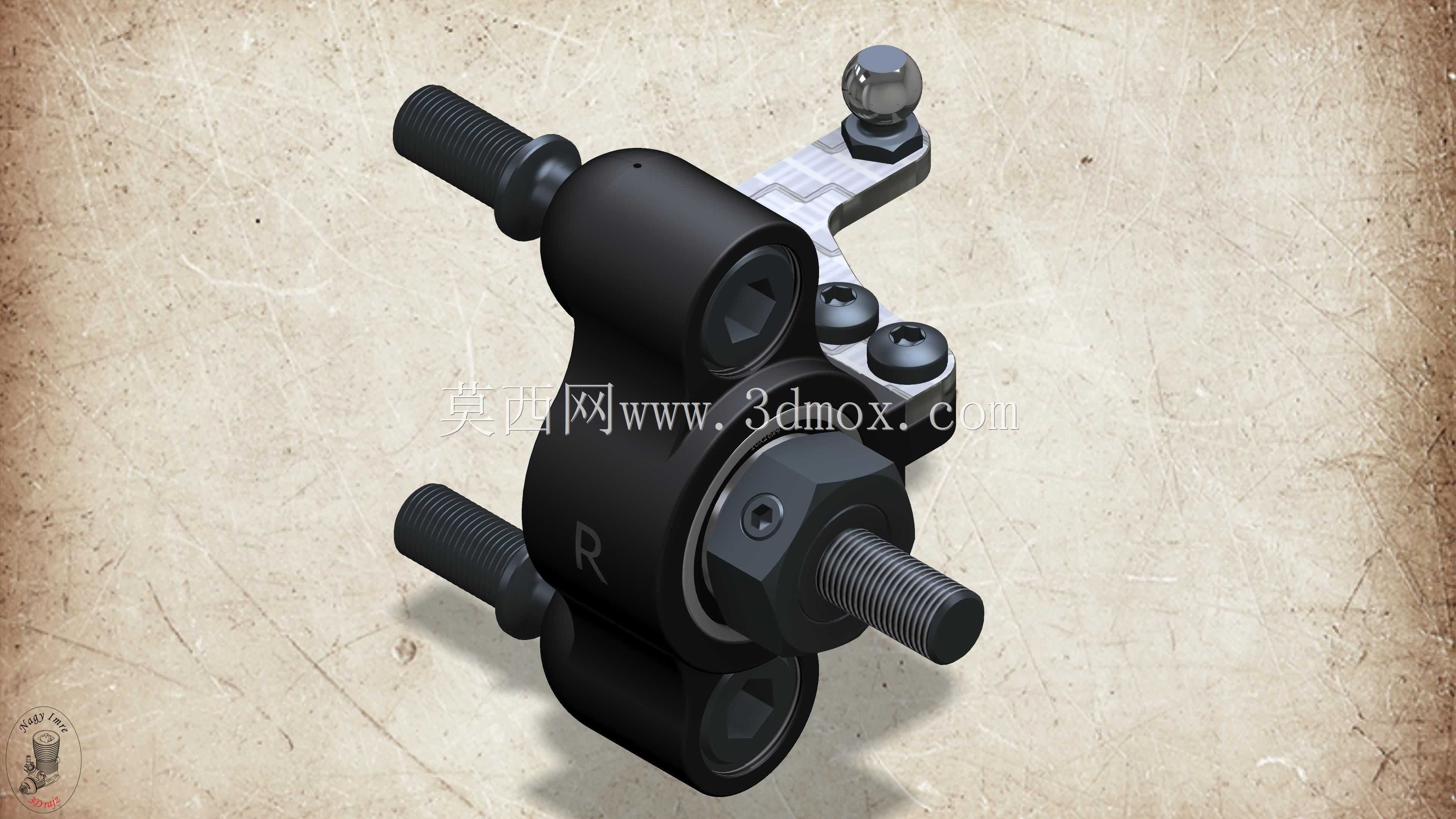

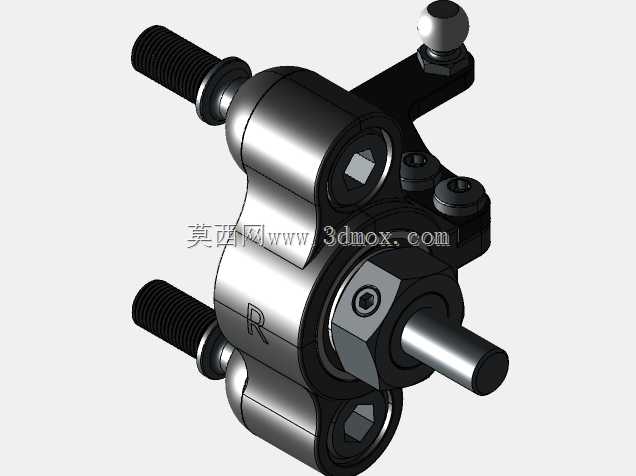

该零件作为无线电遥控模型车前轮组的核心承载构件，直接承担前轮转向动作的铰接支撑、行驶过程中的冲击载荷传递功能，在1/10及同比例仿真遥控攀爬车、平跑车的前悬挂布局中，是连接转向拉杆、轮轴、下摆臂的关键节点。日常模型车在非铺装路面攀爬、高速过弯转向时，前轮受到的纵向冲击、侧向附着力都会通过轮轴传导至该轴承座，再分散到悬挂摆臂与转向拉杆上，因此结构设计上优先保证了铰接位的同轴度与安装位的强度冗余。从结构布局来看，零件主体采用分体式抱合轴承腔设计，通过两颗内六角紧固螺钉实现轴承外圈的压紧固定，避免模型车剧烈颠簸时轴承出现窜动松脱；侧面预留的球头安装位直接匹配转向拉杆的球头扣，安装后球头的摆动角度覆盖了模型车前轮正负35度的最大转向行程，不会出现转向打死时的结构干涉。零件上下两端的铰接孔位对应悬挂下摆臂与上摆臂的连接销轴，孔位的中心距严格匹配主流1/10遥控车的悬挂几何参数，安装后主销后倾、内倾的角度完全符合模型车的操控设定，不需要额外打磨调整即可直接适配。零件外侧伸出的螺纹轴段用于固定轮组的接合器，螺纹规格匹配标准模型车轮毂锁紧螺母的尺寸，轴段根部的六角凸台可以抵住轮组接合器的端面，限制轮组的轴向窜动，保证高速行驶时车轮的动平衡稳定性。设计过程中针对模型车常见的飞坡落地冲击场景，在轴承腔与铰接位的衔接处做了圆弧过渡加强，避免应力集中导致的零件断裂，同时整体外形做了仿真实车转向节的轮廓处理，在满足结构强度的前提下尽可能控制零件重量，减少悬挂下的簧下质量，提升模型车行驶时的悬挂响应速度。安装边界上，零件整体宽度不超过32mm，安装后不会与轮毂内侧、刹车碟仿真件产生摩擦，球头安装位的突出高度控制在12mm以内，转向全程不会剐蹭到避震器下端与摆臂加强筋，所有安装孔位的公差控制在0.02mm以内，既保证销轴装配的顺畅度，又不会出现松旷导致的转向虚位。
