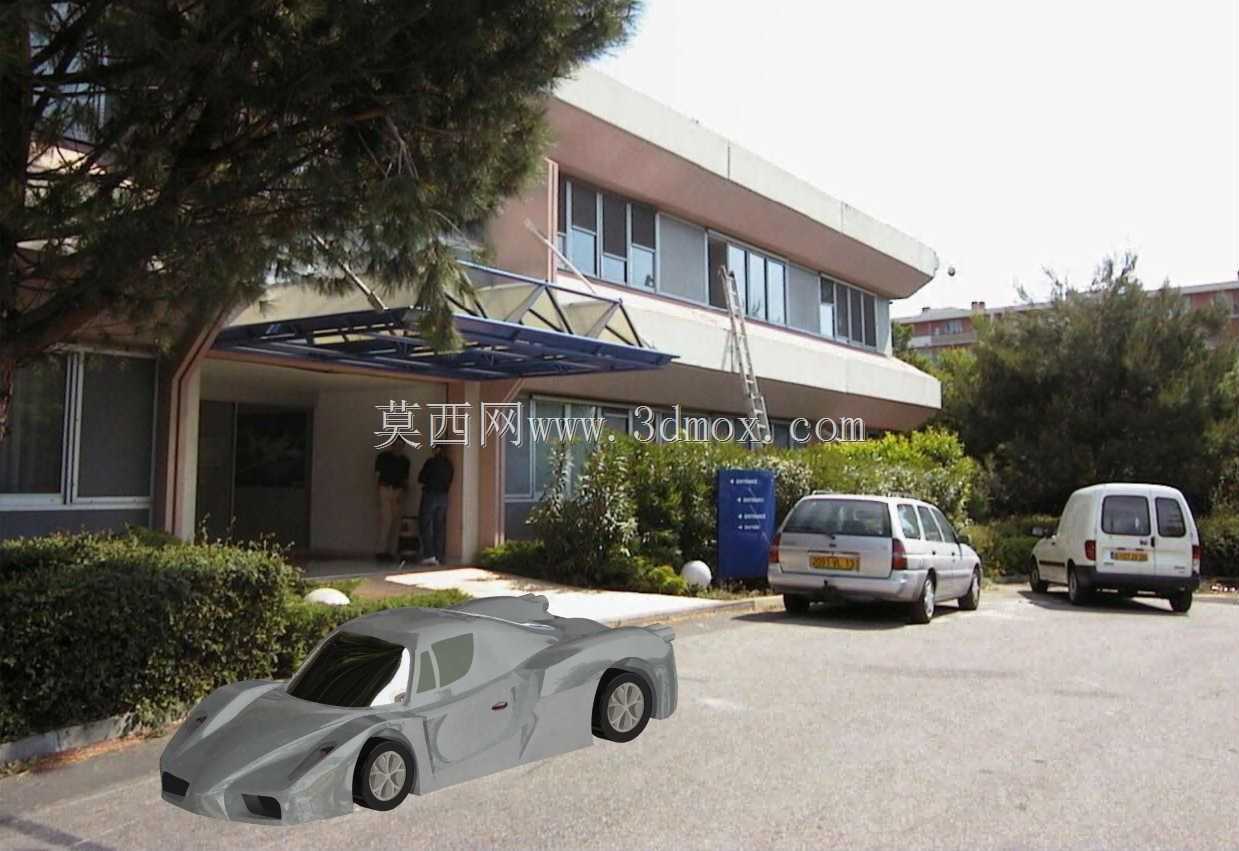

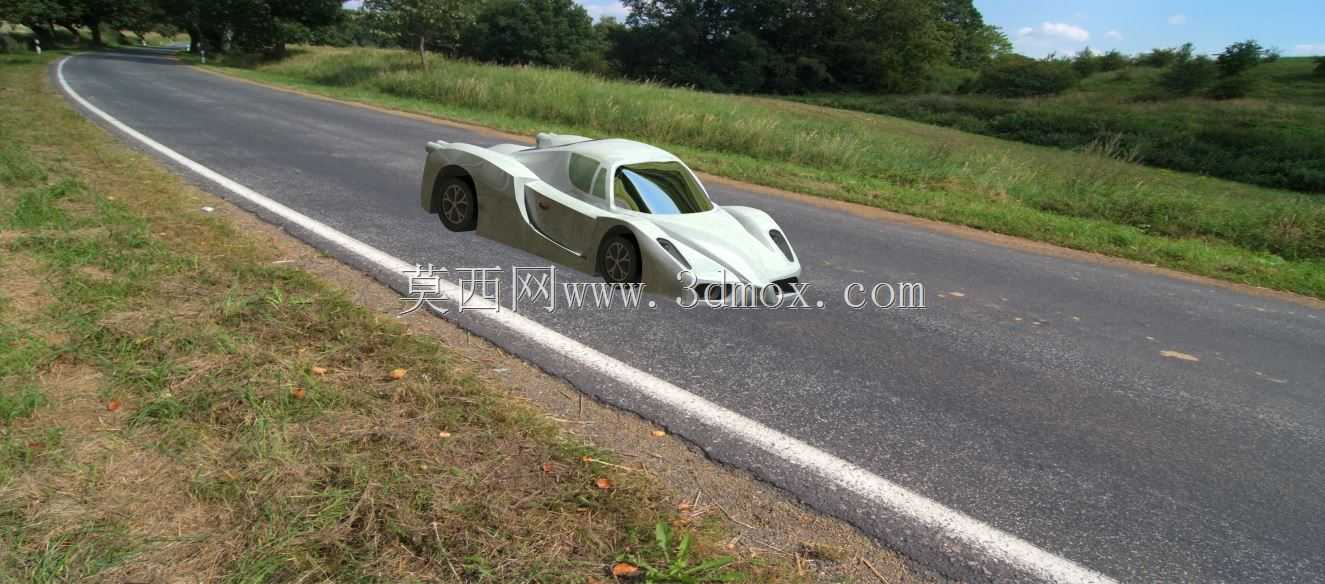

法拉利恩佐跑车曲面造型设计作品

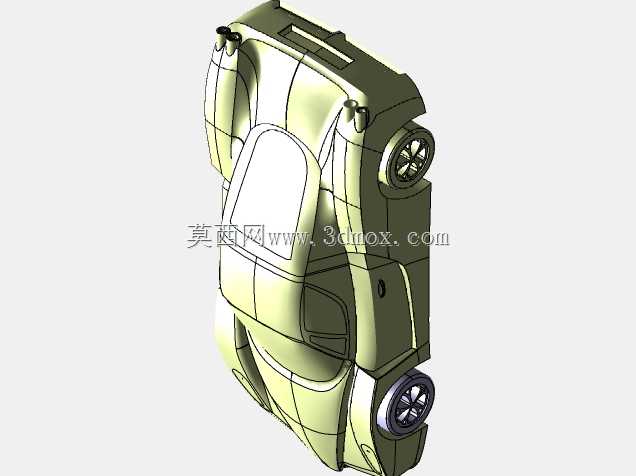

做这款超跑造型的曲面建模时，最先要锚定的是整车空气动力学边界，毕竟这类高性能跑车的外形从来不是为了视觉炫技，每一处曲面弧度都要匹配高速行驶下的下压力需求，前脸的俯冲角度、侧裙的内收曲率、尾部的上翘幅度，都要贴合实车的风阻系数设计逻辑，不能只照着照片拉轮廓忽略工程合理性。建模过程中最先处理的是整车的中心对称基准，先搭出主腰线的空间控制线，从车头灯组上沿一直延伸到车尾尾翼安装位的这条特征线，是整个侧面曲面的骨架，所有相邻曲面的G2连续都要以这条线为基准做曲率匹配，避免出现光影断层。座舱部分的曲面过渡是难点，前挡风的大倾角弧度要和A柱的曲面顺滑衔接，不能出现棱角突兀的折边，毕竟实车的A柱既要满足碰撞结构强度，也要兼顾风噪控制的曲面流畅度，侧窗的收窄弧度要和车门曲面做曲率连续，保证光影反射下的顺滑质感。轮拱部分的外扩尺寸要严格匹配实车的轮胎安装边界，前后轮的轮距、轮拱与轮胎的间隙都要符合实车的悬架行程预留空间，不能为了视觉效果把轮拱做的过于贴胎，忽略实际转向时的轮胎摆动空间。车头的进气通道曲面不是单纯的凹陷造型，内部的导流曲面要顺着车头进风路径做顺滑过渡，匹配刹车系统散热、发动机进气的气流走向，不能做成无意义的装饰性凹槽。车尾的扩散器曲面角度要贴合底盘气流的导出方向，每一片导流鳍片的弧度都要和尾部整体曲面衔接，保证气流从底盘快速导出时不会产生紊流。整车的分缝位置在建模时也要提前预留，车门、引擎盖、后备箱的接缝线要贴合曲面走向，保证分缝两侧的曲面曲率一致，不会出现接缝处光影错位的问题。做这类曲面建模时，很多新手容易陷入只追求外观像的误区，忽略每一处曲面背后的工程逻辑，实际上超跑的每一根线条、每一个弧面，都是空气动力学、结构布置、人机工程共同约束的结果，比如车门曲面的内凹幅度，既要满足侧面气流的梳理需求，也要预留车内乘员的肘部空间，同时还要匹配车门内部防撞梁、玻璃升降机构的安装空间，不能把曲面做的过薄导致内部结构无法布置。车顶的弧度要兼顾乘员头部空间和整车的重心高度，曲面从A柱顶端到车尾的下滑斜率，既要满足溜背的视觉效果，也要保证车顶结构的刚度，同时匹配后窗的视野角度。后视镜的安装位置和曲面造型，也要匹配A柱区域的气流走向，减少高速行驶时的风噪产生，同时保证镜面的视野范围符合驾驶需求。
