Brembo GT划线通风制动盘结构设计

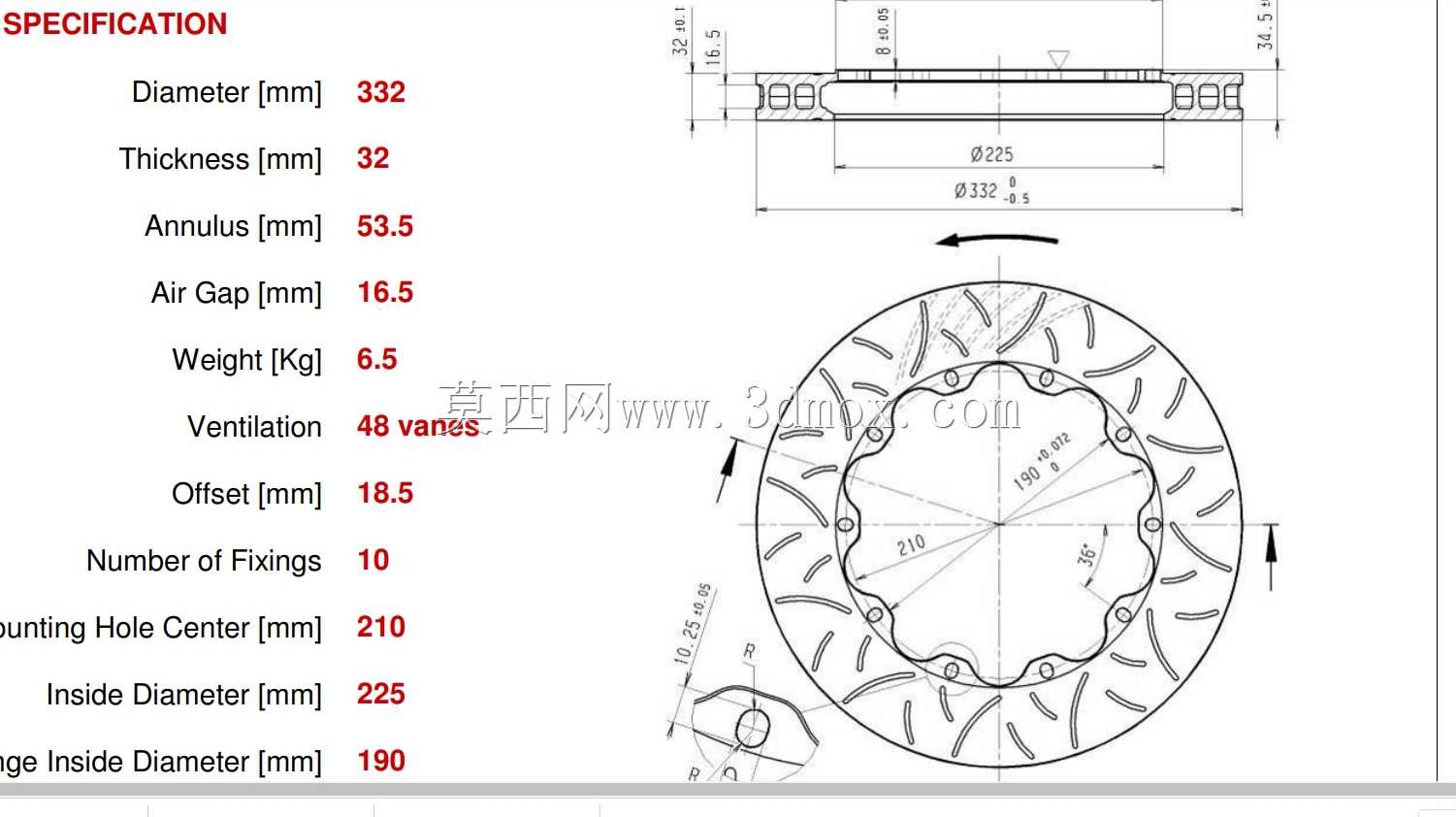

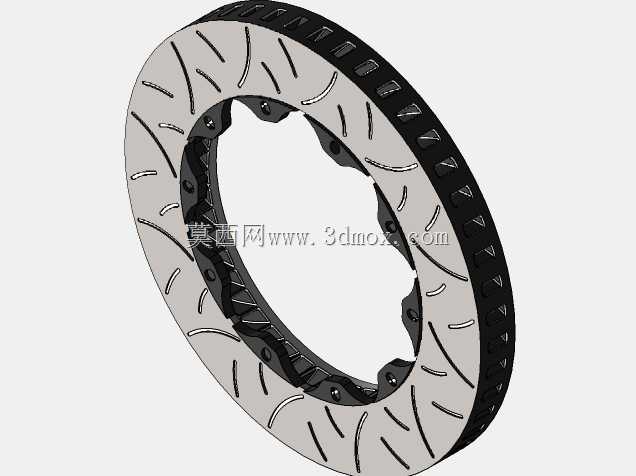

这款高性能划线通风制动盘，主要适配大马力改装车型与场地赛车的制动系统升级需求，在赛道连续重刹、日常激烈驾驶场景下，都能维持稳定的制动效能输出。从结构设计来看，采用双片式浮动连接结构，摩擦环与中心安装帽通过浮动连接件完成装配，可抵消制动过程中摩擦面受热产生的膨胀形变，避免高温下制动盘翘曲引发的踏板抖动、制动力矩波动问题。摩擦工作面加工有规则排布的斜向划线槽，制动过程中划线可快速刮除刹车片表面形成的磨屑层，打破摩擦界面的水膜、气膜阻隔，让刹车片与盘体始终保持稳定的摩擦接触，同时划线结构也能加快摩擦面的空气流通，辅助带走制动产生的热量。盘体内部设计有径向通风道结构，车辆行驶时气流可从盘体内缘进入通风道，沿径向向外流出过程中持续带走摩擦产生的热量，大幅降低连续制动后的热衰退幅度，避免高温下摩擦系数骤降引发的制动失效风险。尺寸参数上，摩擦环外径为330mm，摩擦面总厚度32mm，适配对应规格的大尺寸制动卡钳安装，中心安装位采用多螺栓孔的定位结构，安装孔位的节圆直径、定位基准面的平面度公差都经过严格校核，可直接适配对应车型的转向节安装接口，无需额外改动周边的悬架、轮毂结构。设计过程中重点考量了热负荷下的结构强度，摩擦环的划线槽深度、通风道的壁厚都经过热应力仿真验证，避免高温下槽根位置出现应力集中引发的盘体开裂问题，中心安装帽采用高强度铝合金材质加工，在保证连接刚度的同时降低了非簧载质量，提升悬架系统的响应速度。实际装车使用时，这款制动盘可匹配高性能刹车片使用，在连续10次以上的全力制动工况下，仍能保持稳定的制动力输出，不会出现普通原厂制动盘常见的热抖动、制动力衰减问题，划线结构还能在一定程度上减少刹车片的偏磨现象，延长摩擦片的使用寿命。安装边界上，需要匹配对应尺寸的轮毂ET值，避免轮毂内壁与卡钳、盘体边缘发生干涉，装配时需严格控制安装面的清洁度，避免杂质夹在安装面之间引发制动盘跳动量超标的问题。
