带遮阳篷观光载客三轮代步车结构设计

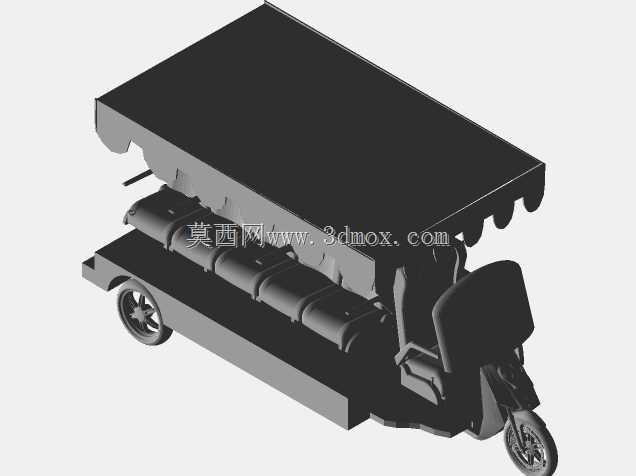

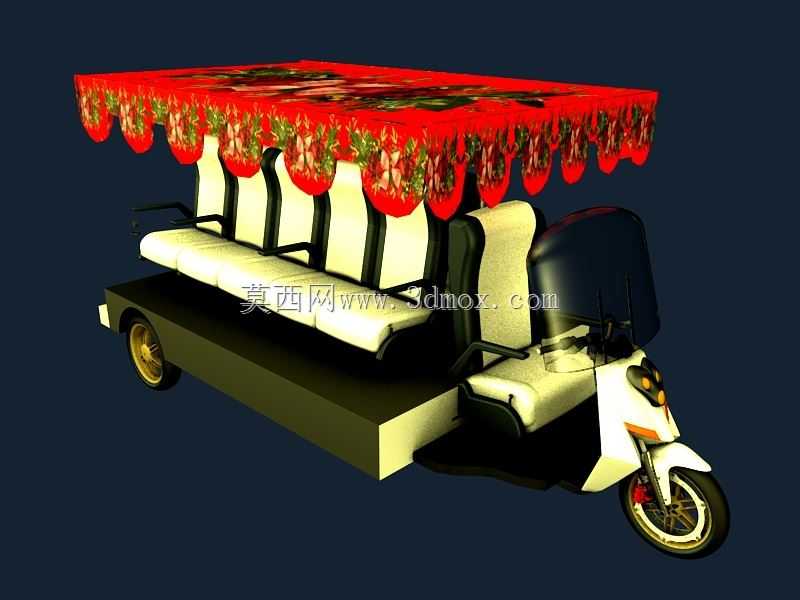

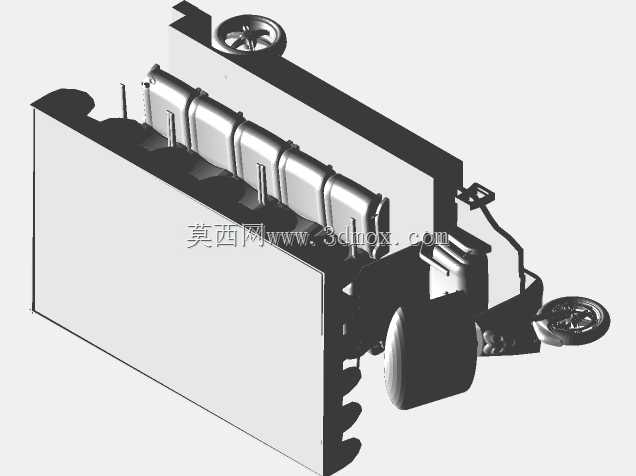

这款带遮阳篷的三轮载客代步车，主要面向景区短途接驳、城镇街巷短途客运、社区便民接驳等场景使用，能够在狭窄街巷、景区步道等常规大巴无法通行的区域完成3-6人的短途载客运输，相比传统人力三轮车动力输出更稳定，相比四轮车辆转弯半径更小，适配复杂狭窄的通行环境。设计过程中优先考虑载客场景的实用性，前部采用踏板摩托式的驾驶操控区，设置独立的驾驶员座椅，操控结构与常规踏板摩托通用，降低驾驶员的学习成本，前部单轮转向结构预留了足够的转向倾角，最小转弯半径控制在3.2米以内，能够在宽度不足4米的巷道内完成掉头操作，适配老城区、景区内部的狭窄道路条件。后部载客区采用多排联排座椅布局，座椅表面做了弧度优化，贴合人体背部曲线，长时间乘坐不易产生疲劳，每排座椅侧边都设置了扶手结构，避免车辆启停、转弯时乘客侧倾，载客区底部采用整体式承载底盘，底盘框架采用矩形钢管焊接结构，承载能力按照额定载客6人的载荷做冗余设计，静态承载安全系数达到2.5以上，能够应对日常载客过程中的颠簸冲击。顶部的遮阳篷采用悬挑式安装结构，篷体边缘做了波浪形垂边设计，既能够遮挡正午直射的阳光，也能在小雨天气为乘客提供基础的挡雨防护，篷体支架采用薄壁钢管弯折成型，与底盘框架做刚性连接，连接点处设置了加强筋板，避免车辆行驶过程中篷体产生共振异响。整车的宽度控制在1.2米以内，长度控制在3.5米以内，高度控制在1.9米以内，能够顺利通过多数小区、景区的限宽限高设施，后轮采用双轮同轴驱动结构，轮距设置为1米，行驶过程中稳定性更强，即使满载乘客情况下过弯也不易发生侧倾。设计时还考虑了后期改装的兼容性，底盘预留了电池组安装位，既可以适配燃油动力总成，也可以快速更换为纯电动力总成，满足不同区域的排放政策要求，座椅下方预留了储物空间，可以放置乘客的随身行李或者车辆的维修工具，遮阳篷顶部预留了广告位安装槽，后期可以加装景区宣传标识或者客运标识，不需要额外对篷体进行打孔改装。整车的装配边界做了明确的预留，所有外露的连接螺栓都采用沉头设计，避免突出结构刮蹭乘客，车轮与轮罩之间预留了足够的跳动间隙，即使在颠簸路面行驶也不会发生轮胎蹭碰轮罩的问题，操控区的仪表、刹车、油门位置都按照人体工程学做了位置优化，驾驶员长时间操作也不易产生肢体疲劳。
