叉车配套双吨位可调式起重吊臂结构

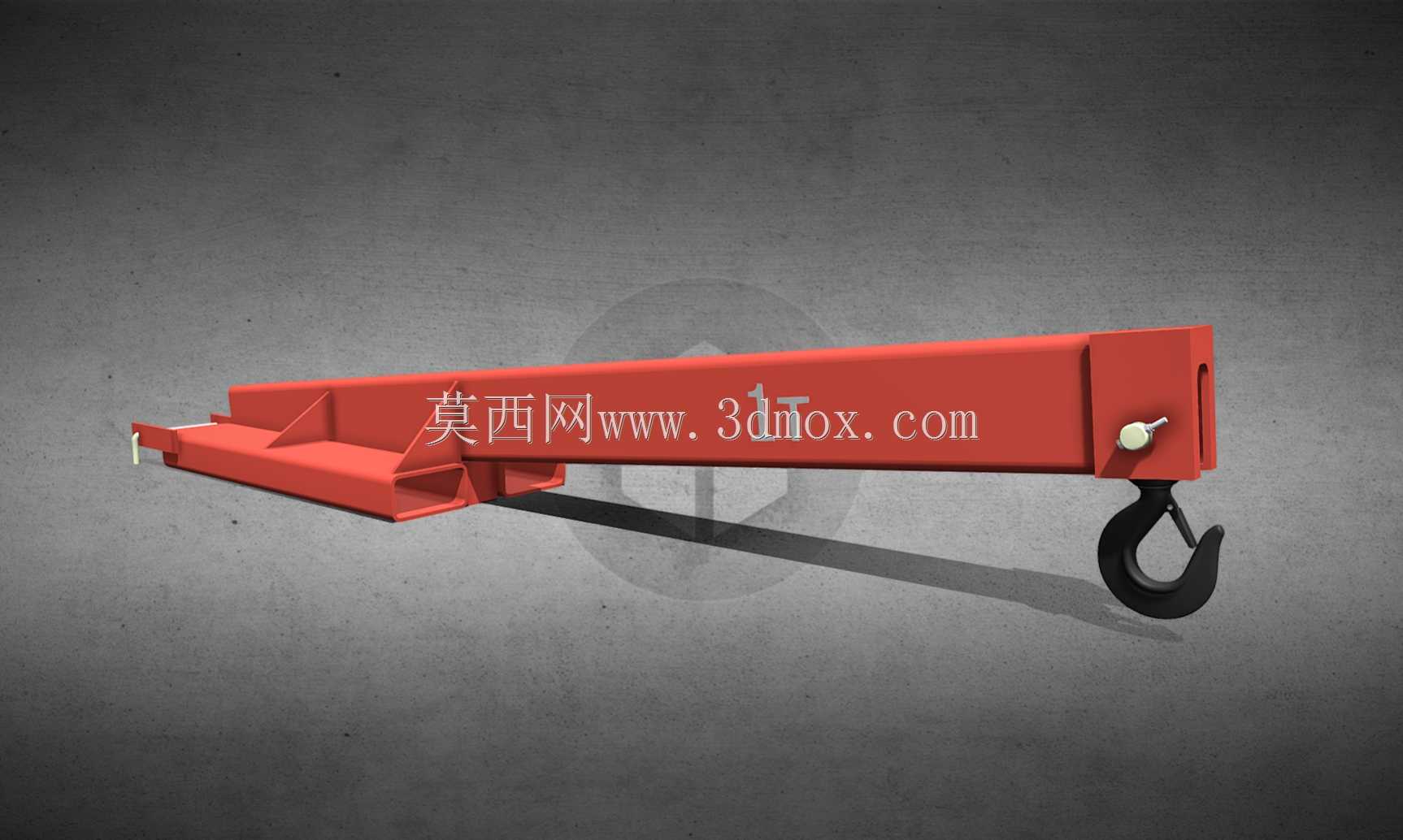

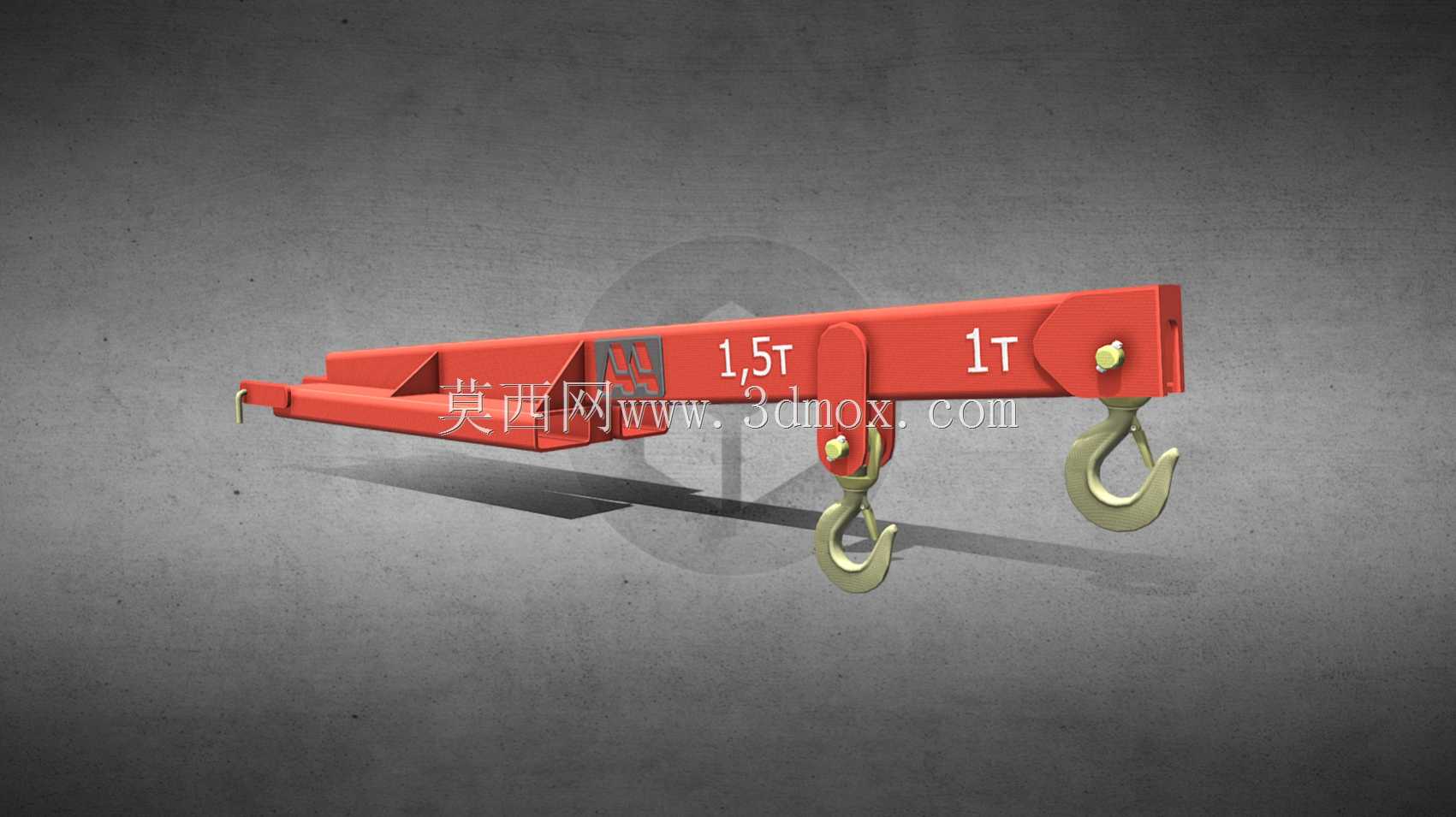

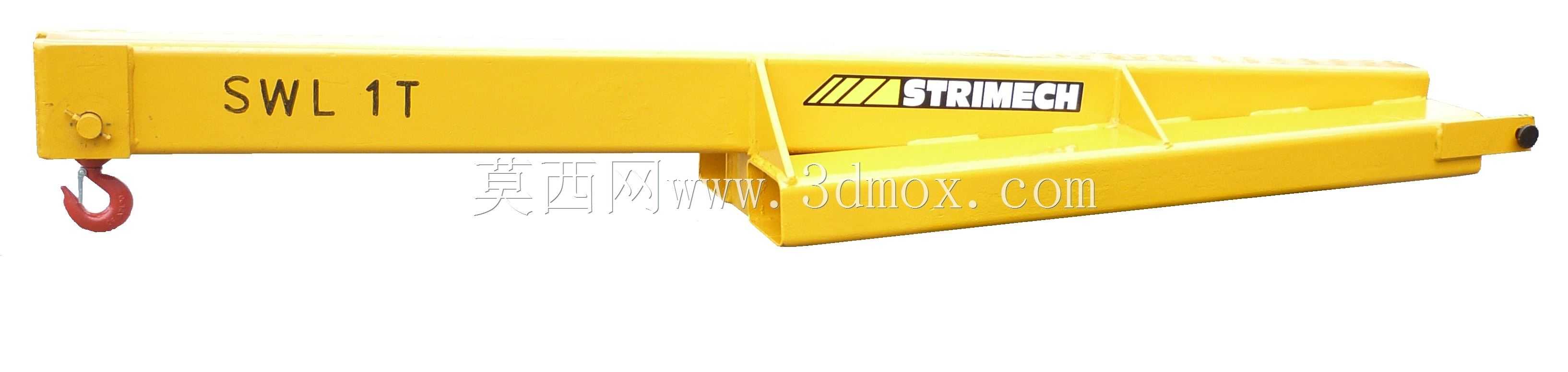

这款吊臂是直接适配标准叉车货叉接口的属具，日常在车间内转运重型模具、仓储区装卸整托重型工件、厂区内短距离移运重型设备时，不需要额外调用大型起重设备，直接挂接在叉车货叉上就能拓展叉车的垂直吊装能力，解决叉车原本只能叉取托盘货物、无法完成悬空吊重作业的痛点。从结构设计来看，主体采用箱型梁焊接结构，这种截面形式能在控制整体自重的前提下，保证足够的抗弯刚度，避免吊重时梁体出现下挠变形影响吊装安全。梁体上设置了两个额定吊点，分别对应1吨和1.5吨的额定起重量，不同吊点距离叉车载荷中心的距离不同，对应不同的载荷曲线，选型时需要结合叉车本身的额定起重量、载荷中心距参数匹配，避免出现超载失稳的情况。吊点位置直接采用锻造吊钩配合防脱棘爪，吊钩与梁体的连接轴做了调质处理，能承受反复冲击载荷，防脱棘爪可以避免吊装过程中吊索意外滑脱，符合起重作业的安全规范。吊臂与货叉的连接端设计了定位锁紧结构，挂接后可以通过锁紧销将吊臂与货叉横梁固定，防止作业过程中吊臂前后窜动或者意外滑脱，安装时只需要将叉车货叉对准吊臂尾部的叉套插入，插到底后穿入锁紧销即可完成固定，不需要额外的工具辅助，单人就能完成属具的换装，适配市面上绝大多数额定载重2吨以上的平衡重式叉车的标准货叉尺寸。设计过程中特意将吊臂的重心位置做了优化，空载状态下挂接在货叉上时不会出现前端低头的情况，不需要额外调整叉车门架倾角就能保证行驶过程中的稳定性。梁体上的吨位标识采用凸印工艺，长期使用不会出现磨损掉漆的情况，现场作业人员可以直观识别对应吊点的额定载荷，避免误操作超载。这类吊臂的作业范围覆盖了机械加工车间的工件周转、五金仓库的重型货物装卸、设备维修现场的零部件吊装等多个场景，相比单独使用手拉葫芦或者移动小吊机，依托叉车的移动灵活性，作业效率能提升数倍，同时不需要额外占用车间的固定起重设备资源。在建模时，各个焊接坡口、连接销的配合公差、吊钩的转动间隙都做了还原，结构件的焊缝位置也按照实际焊接工艺做了预留，方便后续做有限元受力分析时直接导入模型，验证不同吊重下的结构应力分布，也能直接导出工程图用于生产下料。需要注意的是，实际使用时要严格遵循对应吊点的额定载荷，禁止斜拉歪吊，同时要保证叉车的轮胎气压、门架间隙处于正常状态，吊装时货物下方禁止站人，这类属具的使用大幅降低了车间内短距离重型物料转运的设备成本，是中小吨位叉车非常实用的拓展作业属具。
