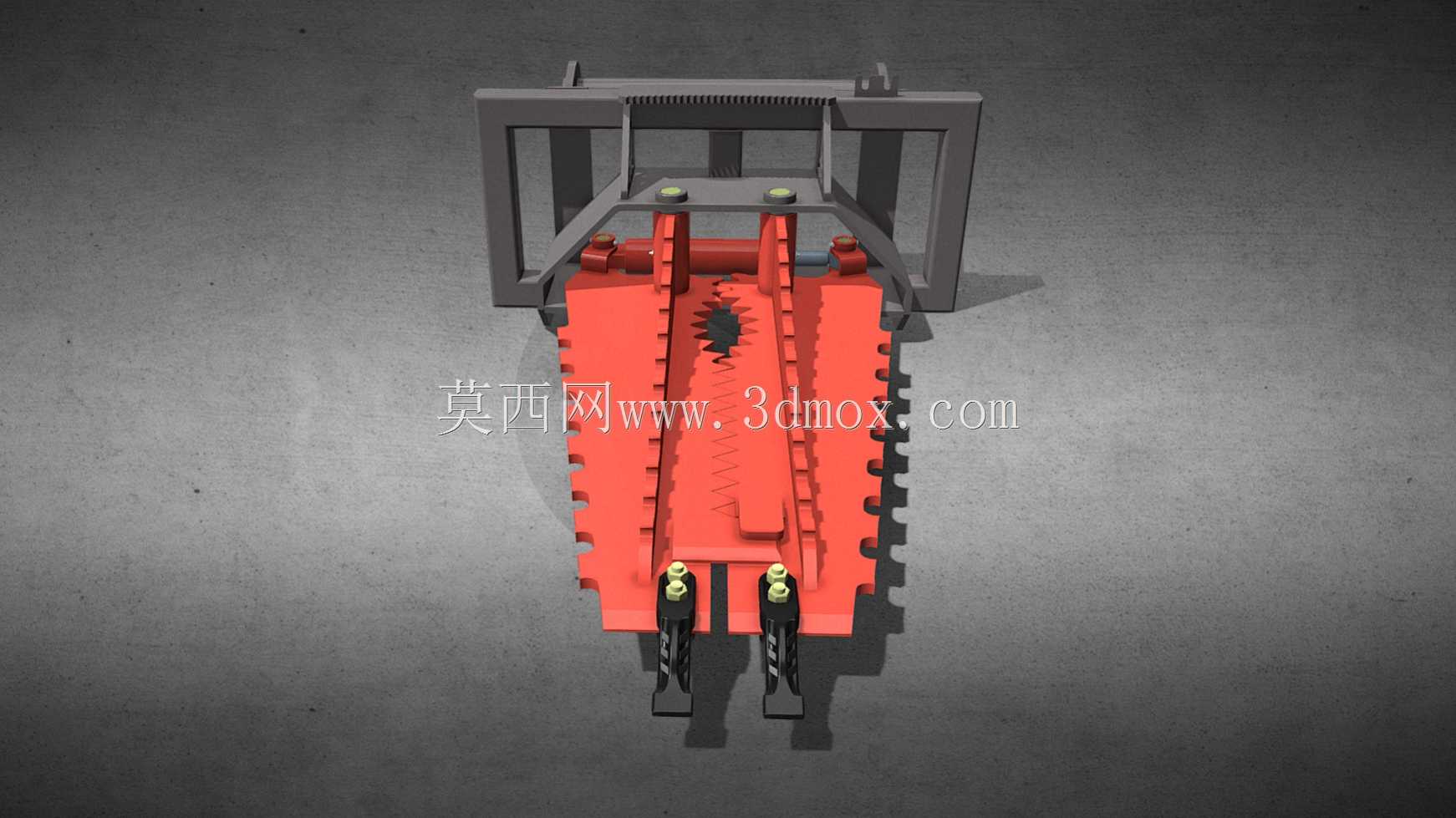

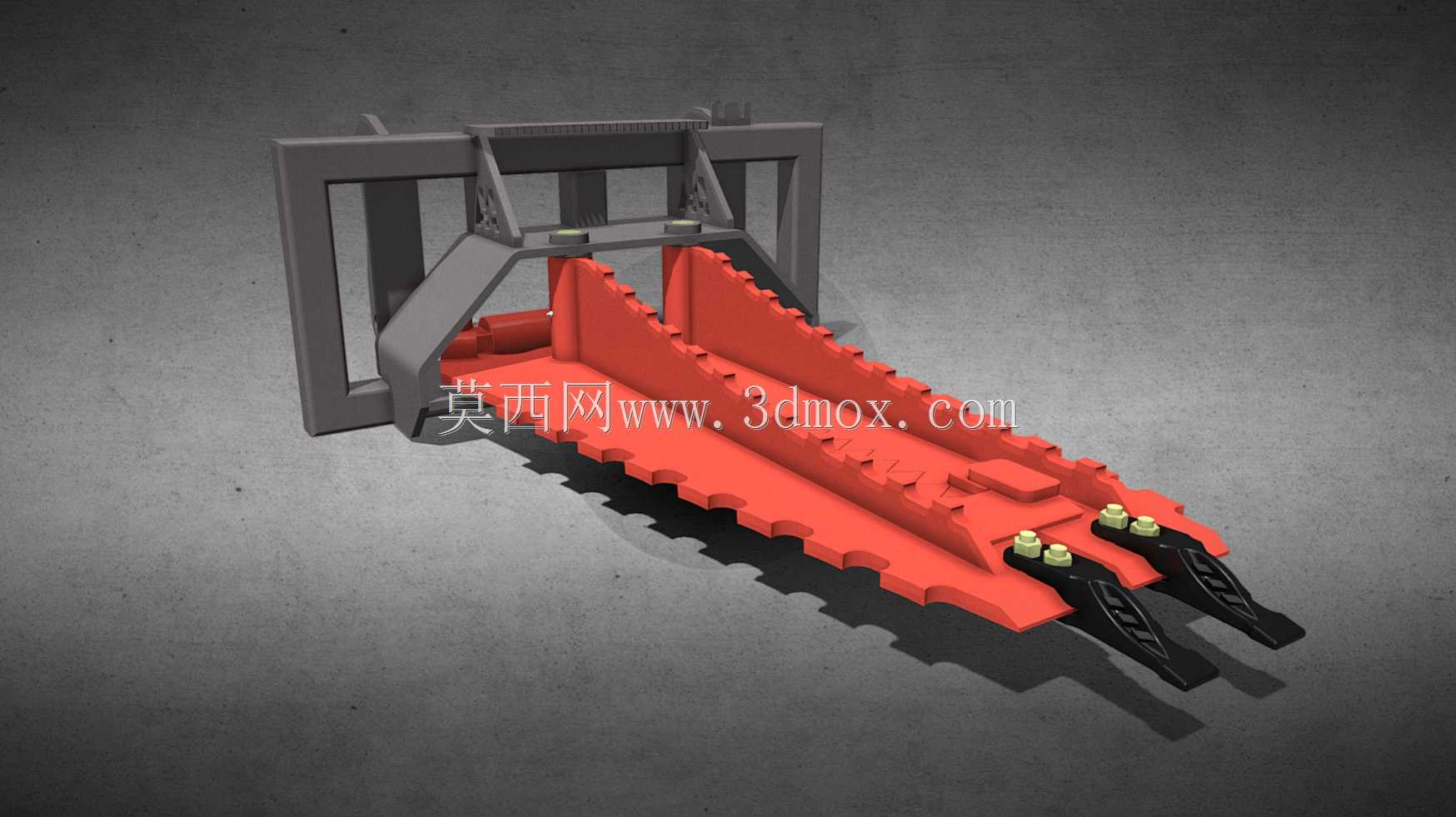

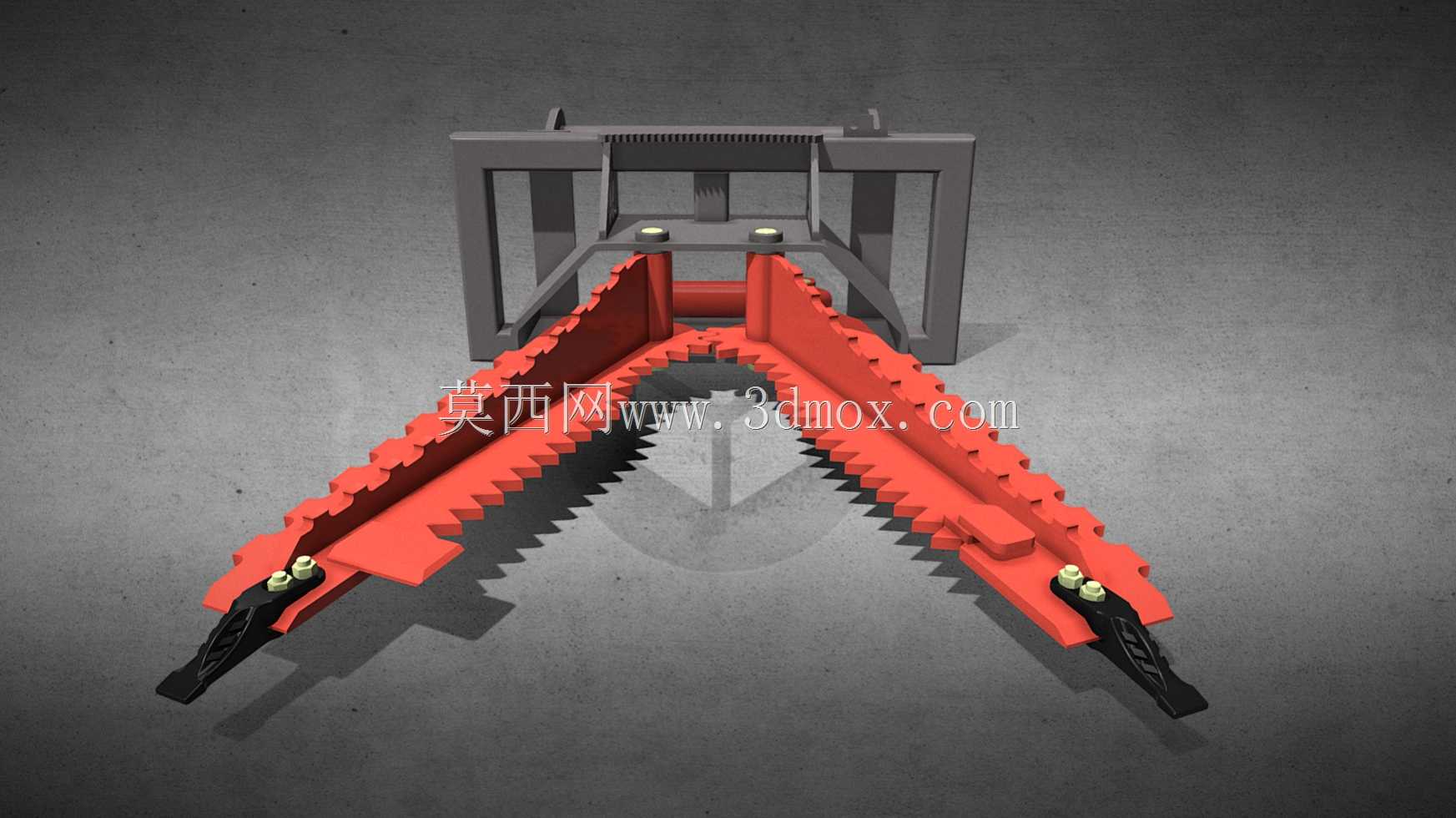

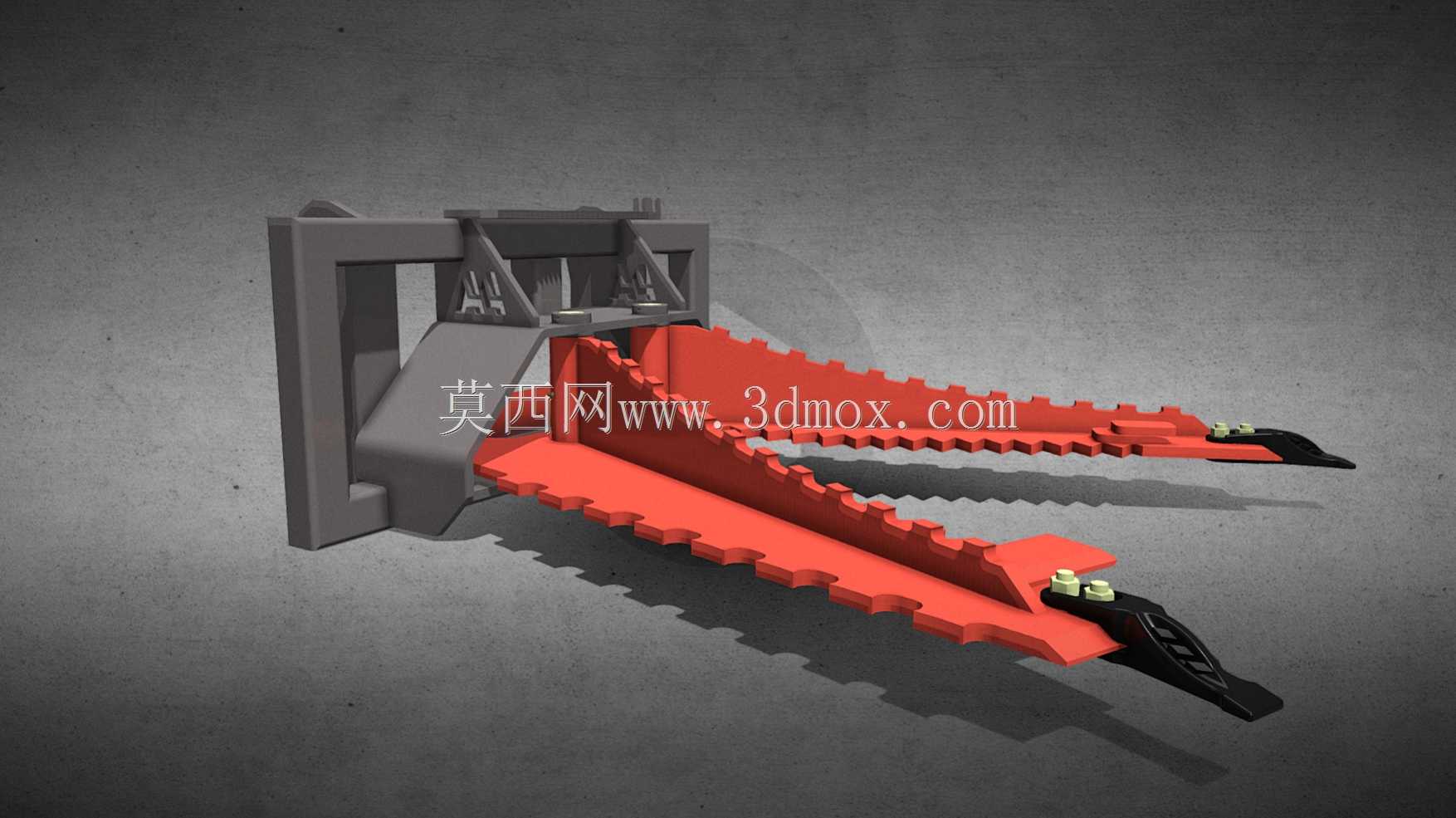

林地清理用多齿拔根清障属具结构

这款属具主要适配中小型挖掘机动臂前端，替代常规挖斗完成林地复垦、场地清表作业中的树根拔除、低矮灌丛清理、零散石块归集工作，相比传统人工挖根配合油锯清理的作业模式，单台班作业效率可提升8倍以上，能大幅降低林地整理、农田开荒、输电线路廊道清障场景下的人工作业强度。从结构设计来看，主体采用上下双层错位排布的锯齿形耙齿结构，上层耙齿齿距更密，主要用于勾挂灌丛枝条、地表枯落物，下层耙齿厚度更大、齿尖做了淬火硬化处理，可插入地表以下30至40厘米的土层，兜住树木主根侧根的分叉部位，配合挖掘机的抬升、收斗动作直接将整株树根从土层中撬出，避免传统挖斗挖根时容易出现的根须滑脱、需要反复掏挖的问题。属具与挖机的连接部位采用标准的销轴式快换接口，可匹配多数6至15吨级挖掘机的前端连接尺寸，安装时无需对动臂端的原有结构做焊接改造，快换接头对接后锁死销轴即可完成装配，整体作业宽度控制在1.2米至1.8米区间，既保证单次作业的清理幅宽，也能在林间狭窄通道内灵活转向，不会因幅宽过大刮擦两侧保留树木。耙齿的齿形做了渐变式设计，靠近连接基座的部位齿高更高、结构厚度更大，主要承担撬拔树根时的主要抗弯载荷，齿尖部位做了15度的上翘角度，插入土层时能顺着动臂的挖掘轨迹自然切入，减少插入阻力，同时齿尖侧面预留了可更换的耐磨合金刀头安装位，刀头磨损后可直接拆卸更换，无需整体更换耙齿，降低长期使用的维护成本。在实际作业场景中，这款属具除了拔根清灌之外，还可完成场地内零散建筑废料的归集、表层腐殖土的刮平作业，双层齿之间的镂空结构可在耙取物料时漏去多余浮土，减少无效载荷，相比常规栅格斗，其齿部的刺入性能更强，针对缠绕性强的灌丛根系、带土球的树根有更好的抓取效果，不会出现物料从齿缝滑脱的情况。设计过程中针对耙齿根部的应力集中问题做了圆弧过渡处理，在连接座与耙齿的焊接部位增加了三角形加强筋，可承受撬拔硬树根时的侧向冲击力，避免长期重载作业出现齿根开裂、变形的问题，整体结构没有复杂的液压驱动部件，全部为机械结构，故障率极低，适合野外复杂工况下的长时间连续作业。
