农用牵引式3200宽幅圆盘耙结构

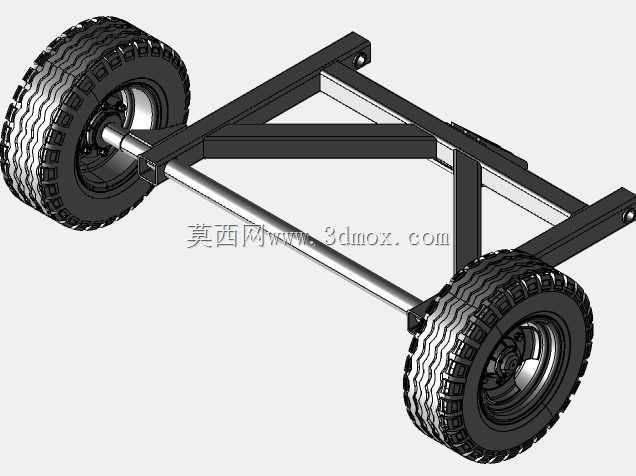

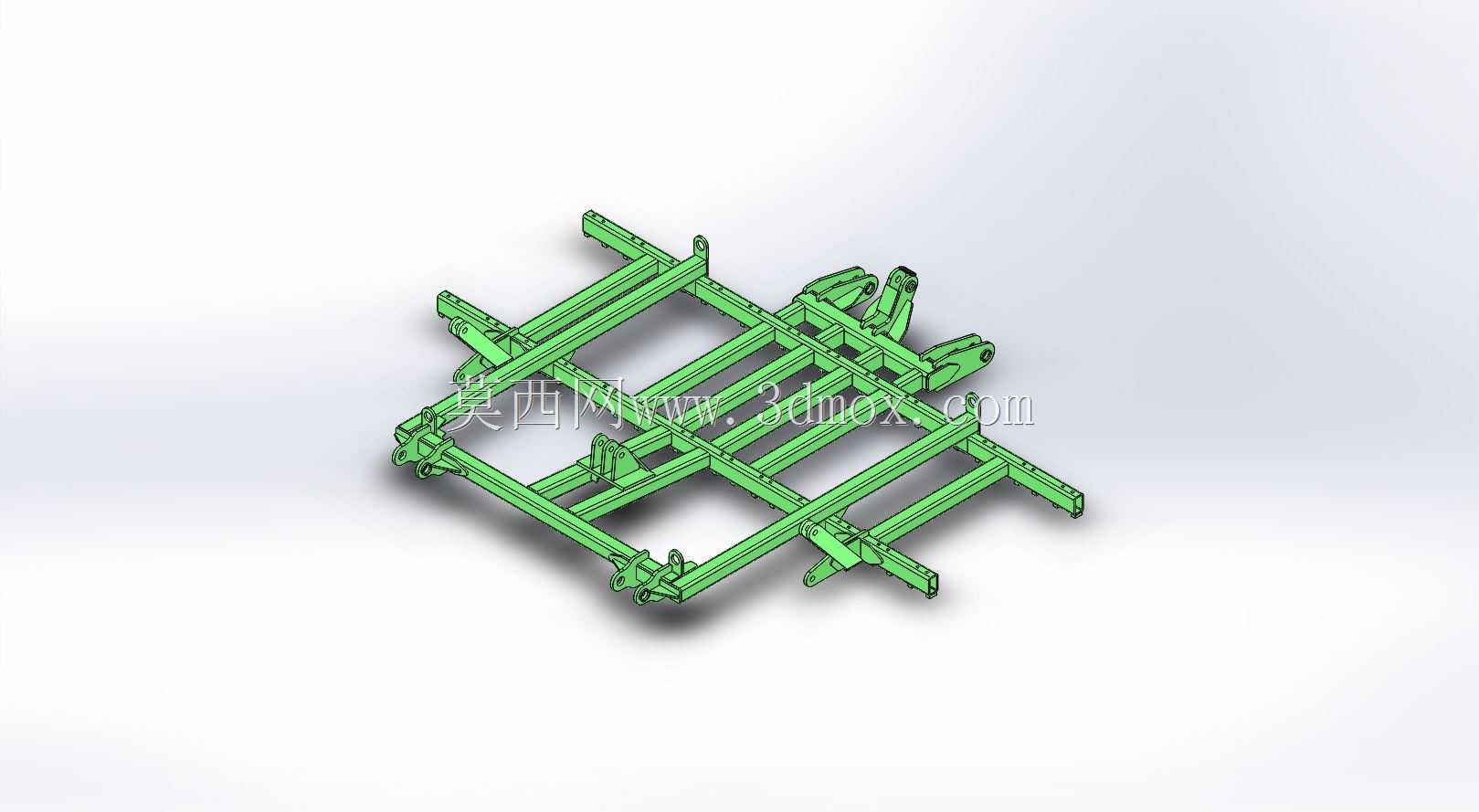

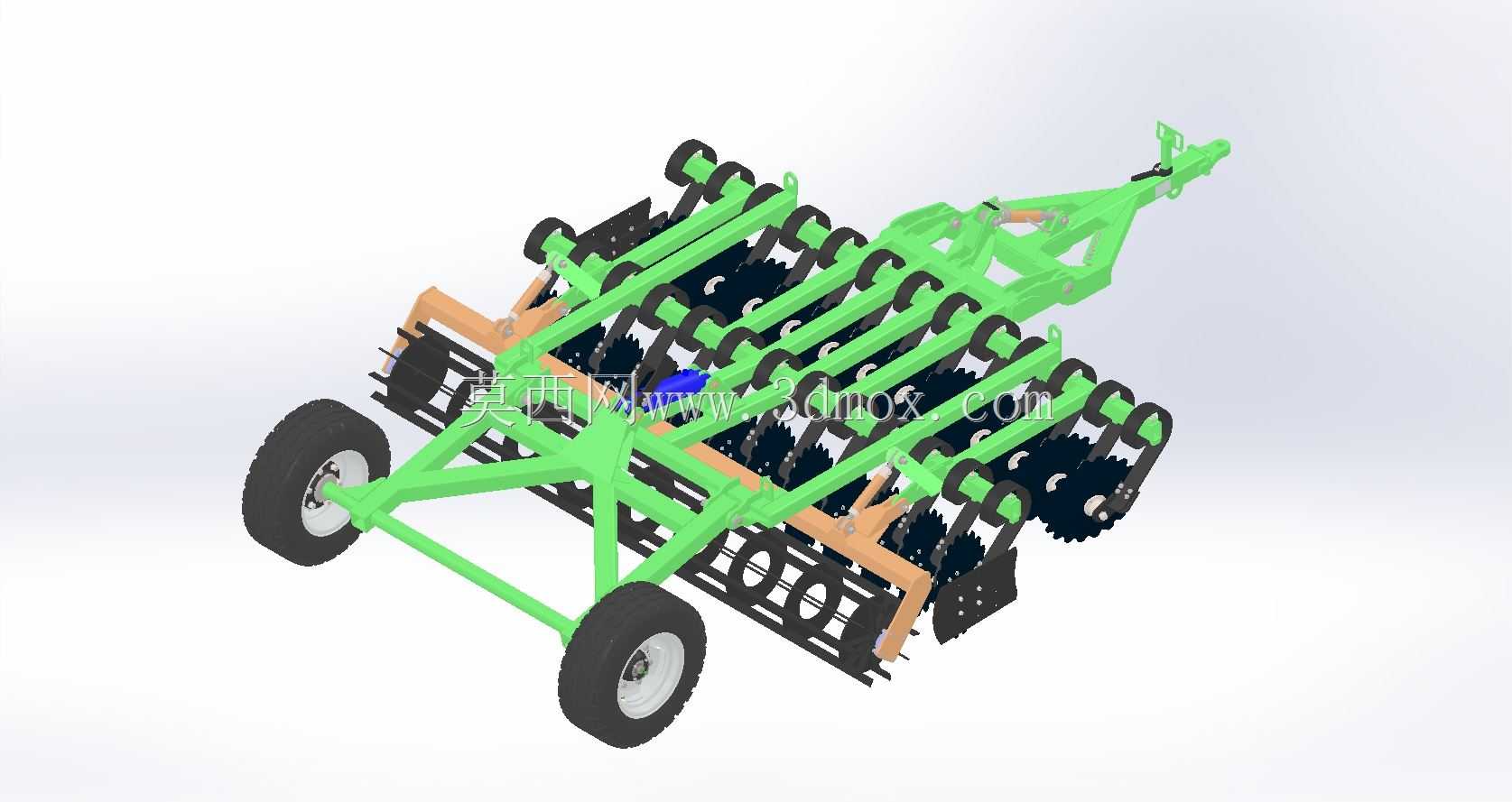

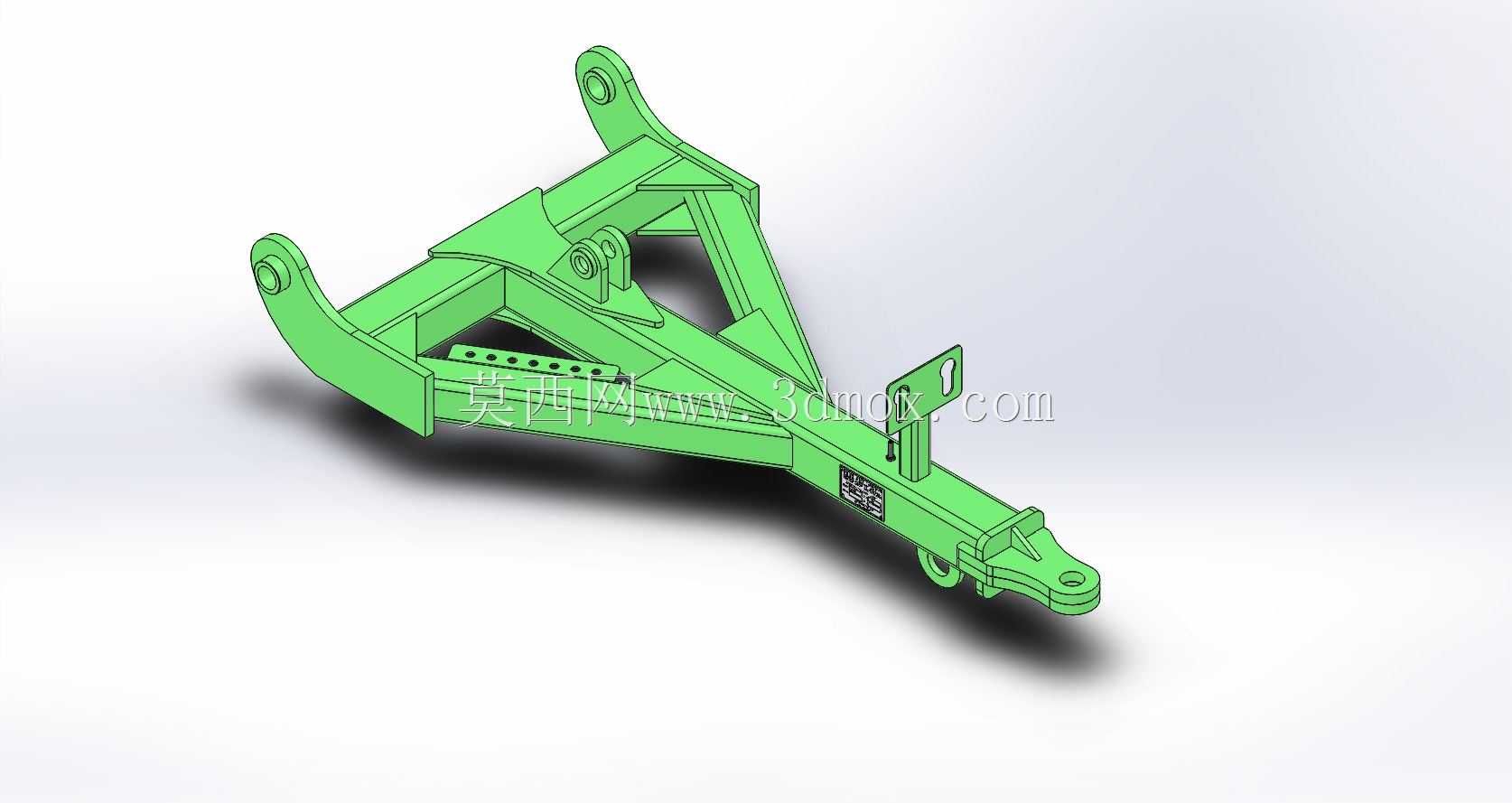

这款圆盘耙主要适配旱作农业区的播前整地、收后浅耕灭茬作业场景，在东北黑土地、华北平原的规模化种植地块中，可配套大马力拖拉机完成连片地块的土壤整理作业，也能在丘陵缓坡地带的修整后农田里完成碎土作业，解决传统犁耕后土块过大、地表残留根茬影响播种的实际问题。从结构设计来看，整机采用牵引式挂接结构，前端牵引架设置了适配拖拉机后悬挂的铰接连接点，挂接时可通过铰接销轴实现作业状态与运输状态的角度切换，运输状态下整机可通过尾部行走轮承载全部重量，满足乡村道路转场的通行高度与宽度要求，作业状态下耙组下落至工作位，行走轮抬升脱离地面，所有耙片接触土壤完成作业。耙组采用多列交错排布的设计思路，每列耙片按照固定间距安装在方轴上，相邻两列耙片的偏角存在差异，作业时前排耙片先切开土块、切断作物残茬，后排耙片进一步碎土并将表层土壤整平，避免出现漏耙或者土块堆积的问题。机架主体采用矩形钢管焊接成型，主承重梁的截面尺寸经过载荷校核，可承受作业时土壤对耙片的冲击载荷，不会在多石地块作业时出现主梁变形的问题。耙片采用球面圆盘结构，边缘做了淬火处理，作业时可切入深度20厘米以内的土层，将表层板结土壤切开，同时把地表的作物秸秆、杂草翻埋至土层下方，为后续播种创造上虚下实的种床条件。整机作业幅宽为3200毫米，单趟作业可覆盖3.2米宽度的地块，作业效率可匹配100马力以上的轮式拖拉机，适合千亩级规模的种植合作社使用。安装边界方面，牵引架挂接点的高度适配主流拖拉机的后悬挂牵引销高度，不需要额外改装挂接结构，耙组的角度调节机构设置在机架侧方，作业前可根据土壤硬度调整耙片偏角，黏重土壤调大偏角增加切土深度，沙质土壤调小偏角减少作业阻力，行走轮的轮距设置在耙组幅宽以内，转场时不会超出常规乡村道路的通行宽度限制，整机的重心经过优化设计，牵引作业时不会出现翘头或者侧倾的问题，在坡度不超过15度的坡地作业时可保持稳定的作业状态。
