立式模块化聚乙烯储液罐结构设计

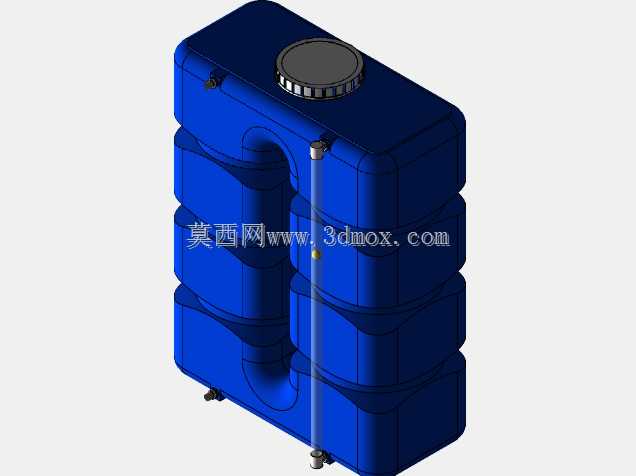

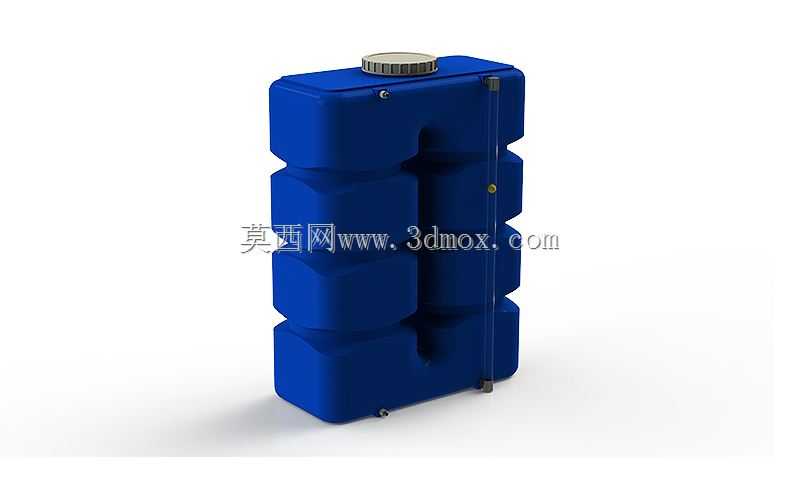

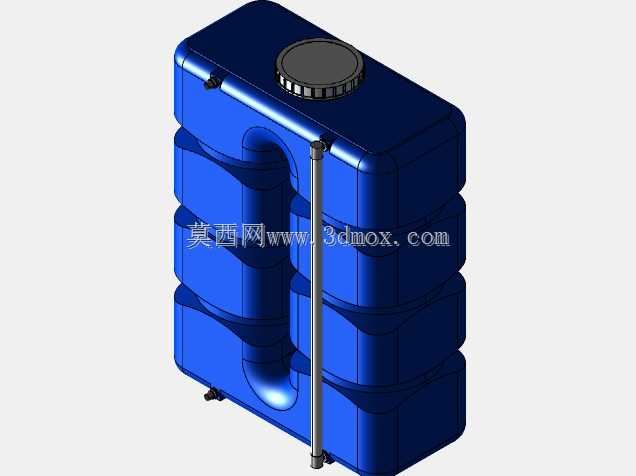

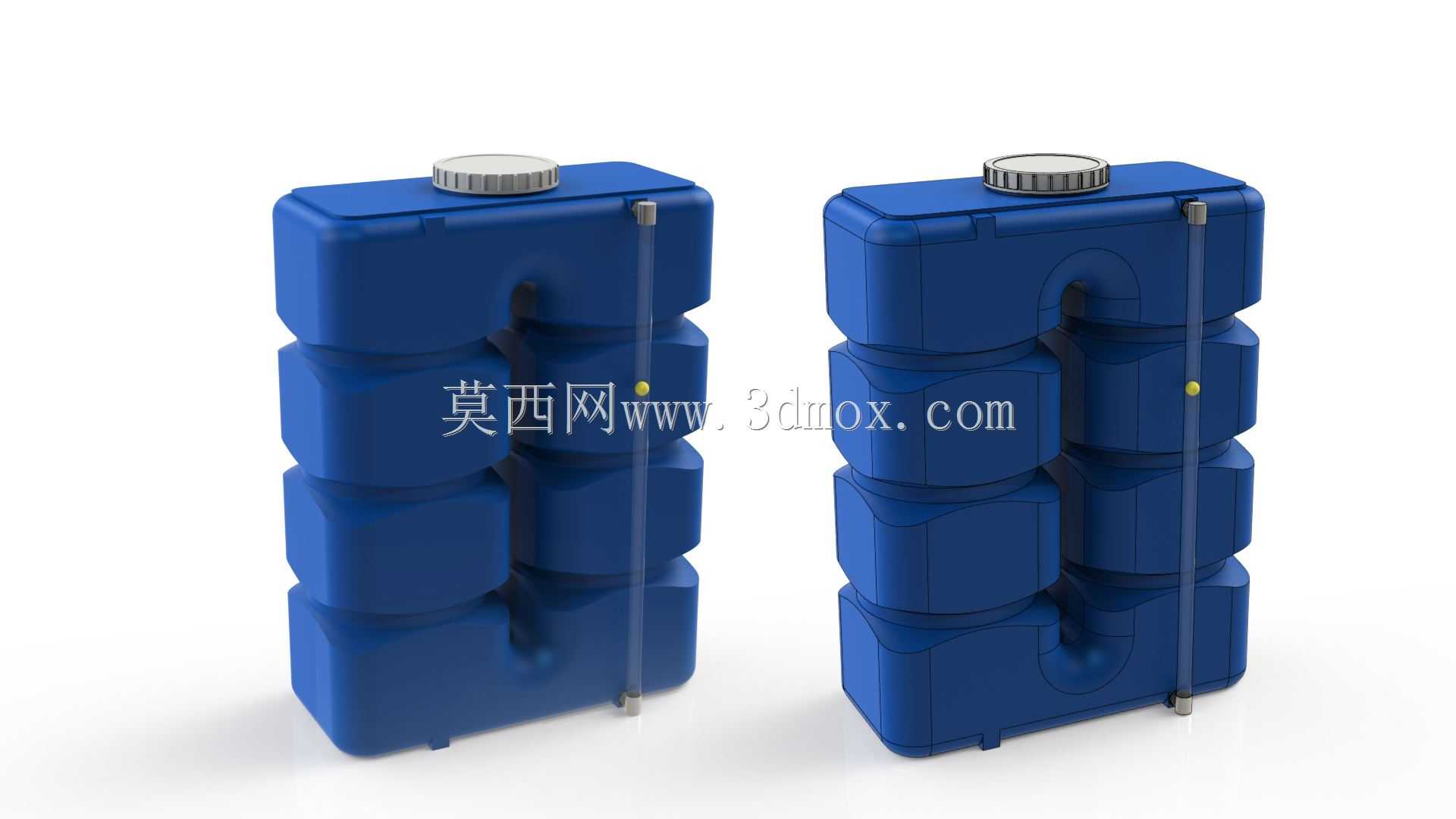

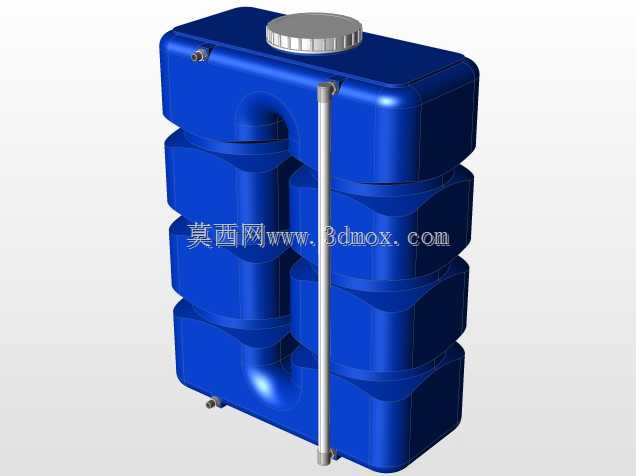

这款滚塑成型的聚乙烯储液容器，在民用供水、小型工业流体暂存、农用灌溉储水、车载运输储液场景中都有广泛适配性，日常可用来存储常温清水、低腐蚀性水溶试剂、农用喷施药液等流体介质，相比传统金属储罐，自重更轻，内壁无接缝不易出现渗漏问题，耐化学腐蚀表现适配多数常规非强氧化流体的存储需求。从结构设计层面看，整体采用立式堆叠适配的模块化外形，罐体侧面做了内凹的加强筋结构，并非简单的方正壳体，这种凹凸结构一方面能在满液状态下分散侧壁的液体静压力，避免聚乙烯材料长期承压出现鼓胀变形，另一方面内凹区域刚好可以容纳外置的液位连通管、固定绑带的安装位，运输或固定安装时，绑带可嵌入凹槽内，不会出现滑移松脱的问题。罐体顶部设置带密封螺纹的加注口，口径适配常规的加注管道与桶盖密封件，顶部加注口边缘做了凸起的挡边结构，加注时溢出的液体会顺着挡边导流，不会顺着罐体侧壁流到安装固定面。罐体底部预留了多个安装固定孔位，可配合螺栓将罐体固定在设备机架、车载平台或者混凝土基础上，底部的支撑脚做了加厚处理，满液状态下的载荷可通过支撑脚均匀传递到安装面，避免罐体底部长期受压出现凹陷开裂。设计时充分考虑了滚塑工艺的成型特性，所有边角都做了大圆弧过渡，没有尖锐的直角结构，既方便滚塑过程中原料的流动覆盖，减少成型缺陷，也能避免应力集中导致的罐体开裂。罐体侧面预留的液位计安装位，可适配浮球式液位传感器或者透明液位管，方便使用过程中实时观测内部储液量，侧面的多个固定点可根据安装场景选择绑带固定或者支架侧装，适配不同的安装边界条件，不管是狭小的设备舱内嵌入安装，还是户外露天放置固定，都能找到合适的固定点位。整体外形的凹凸结构还让多个罐体并排安装时可以互相嵌合，减少整体占用的安装空间，堆叠放置时也能通过凹凸结构限位，避免堆叠滑移，在批量储水场景中可大幅提升空间利用率。罐体壁厚根据不同位置的受力情况做了差异化设计，底部承压区域壁厚更大，顶部非承压区域适当控制壁厚来降低整体自重，在保证结构强度的前提下控制材料成本，这种设计思路也符合滚塑容器的常规工程设计逻辑，兼顾了实用性、工艺性与成本控制。
