畜牧养殖用饲料切碎加工设备结构

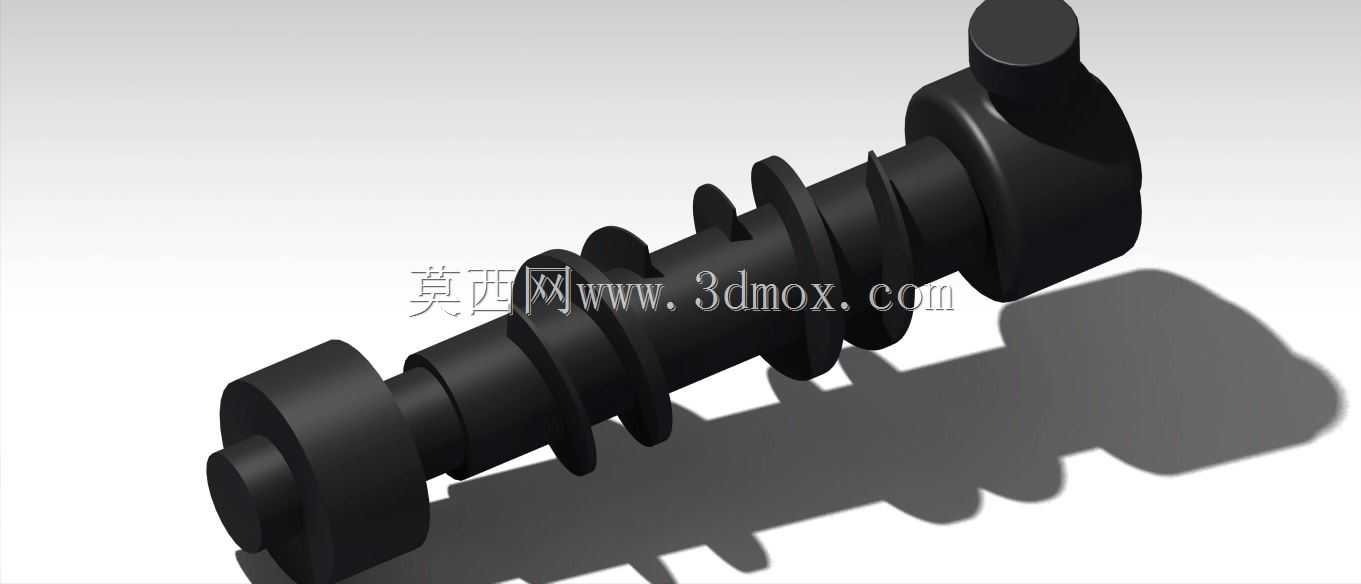

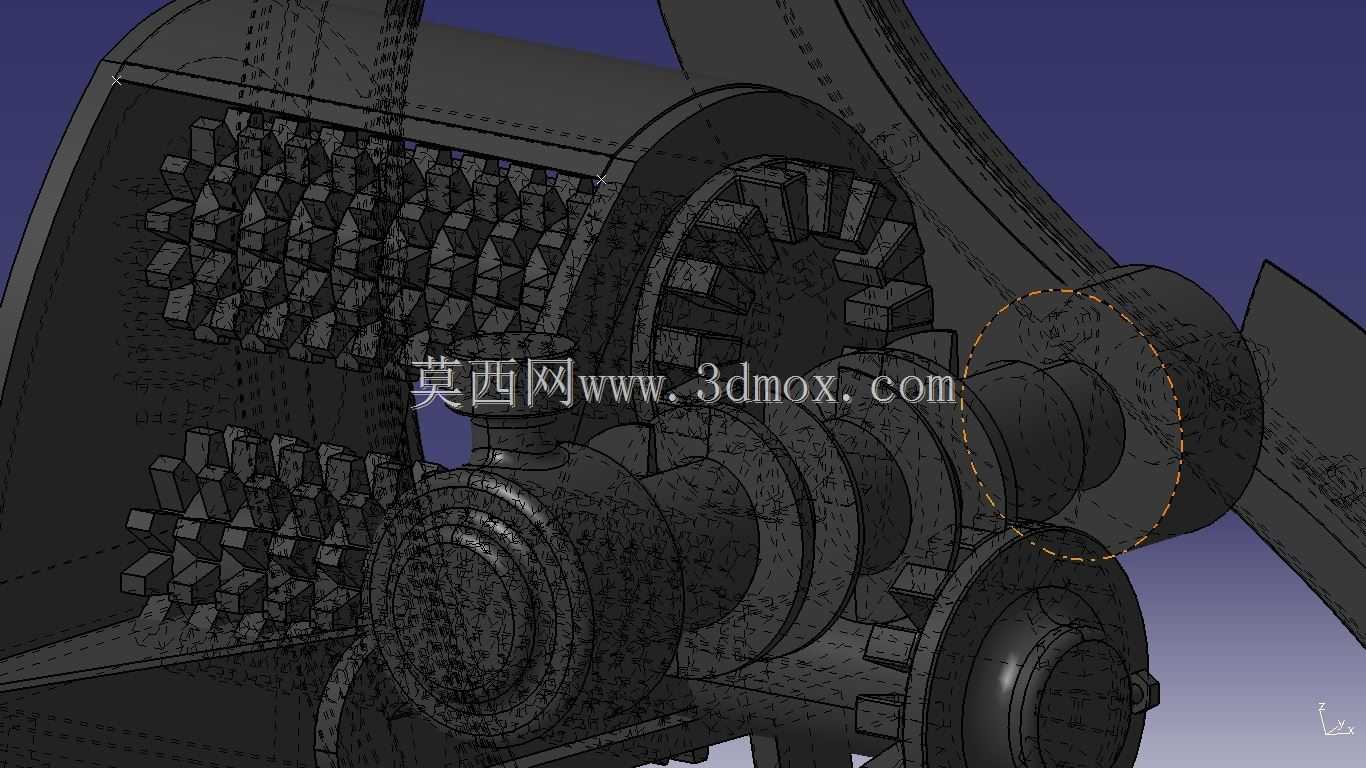

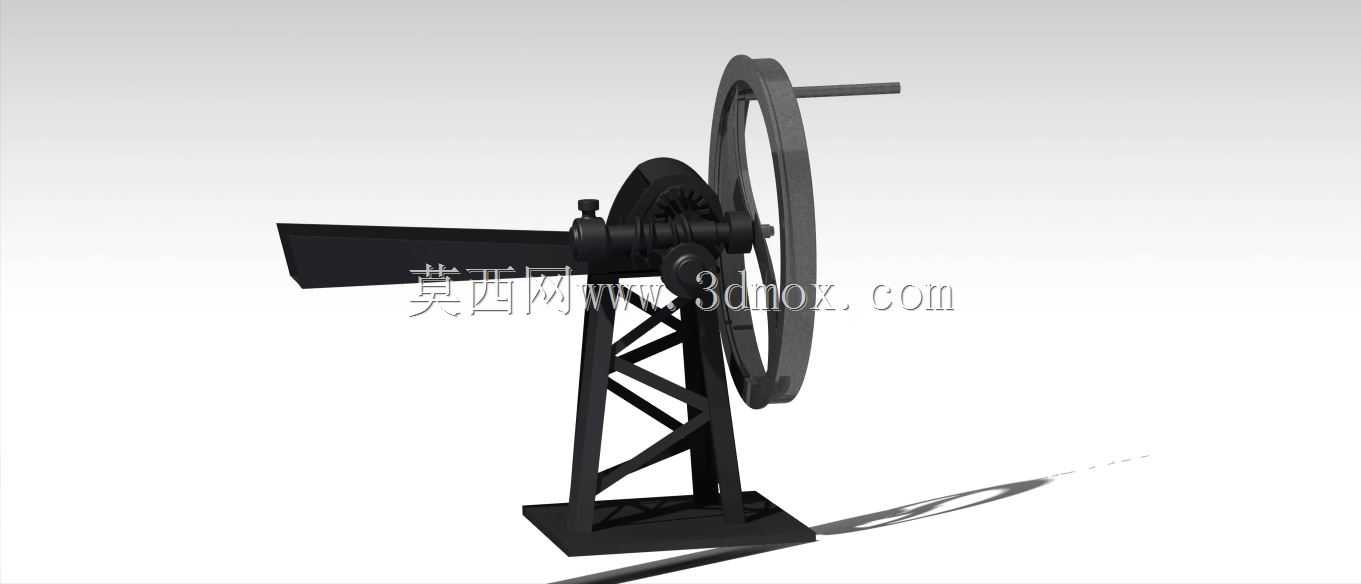

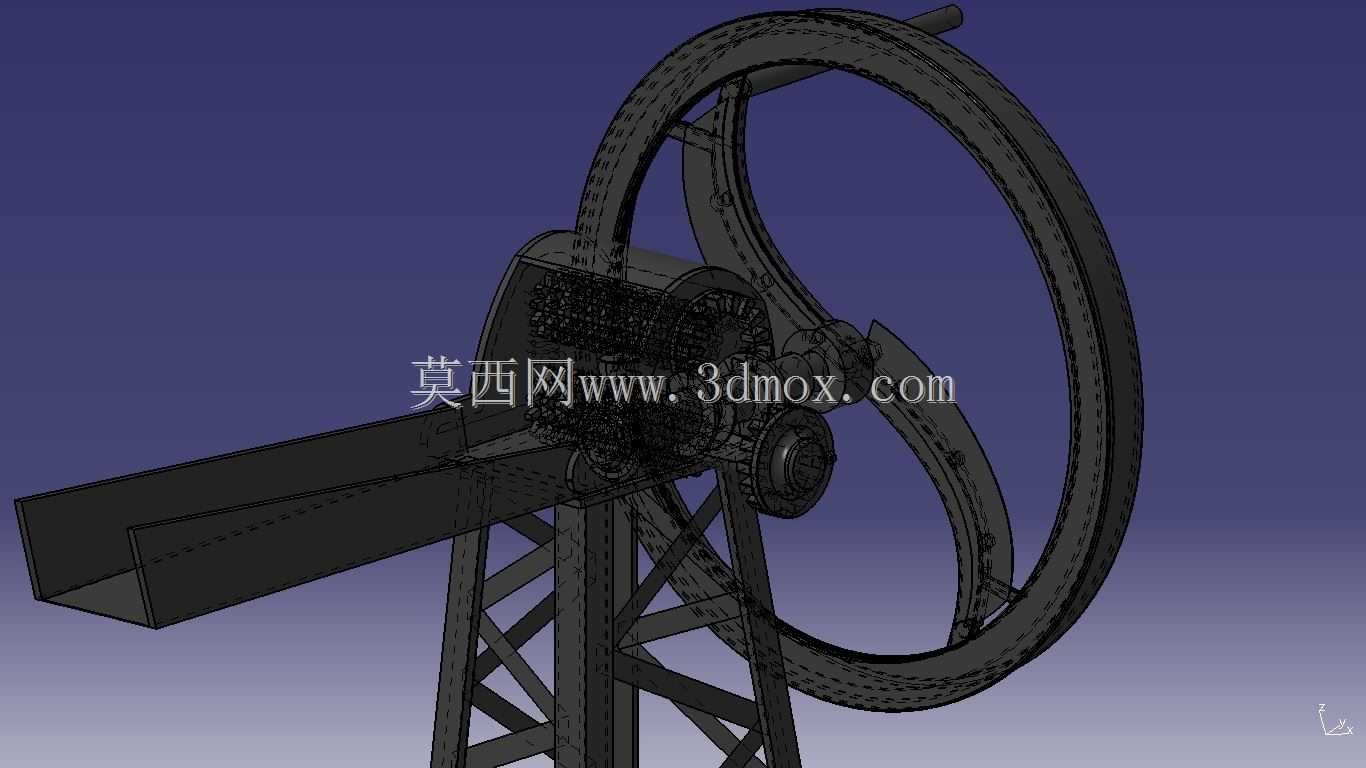

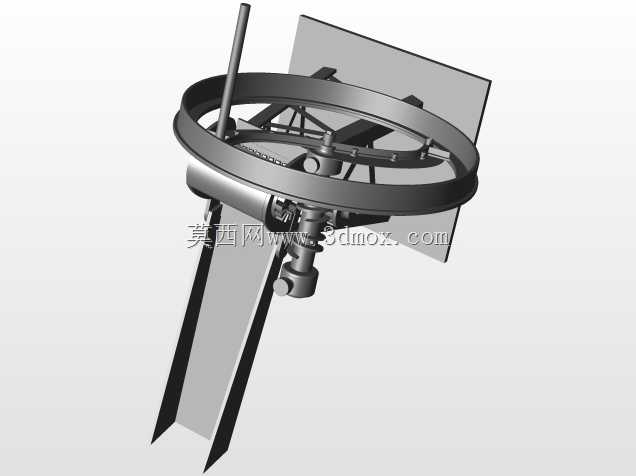

这款饲料切碎加工设备的三维结构，主要面向中小型畜牧养殖场、农户散养场景的粗饲料预处理环节，日常可处理青贮秸秆、干牧草、块根类饲料原料，将长纤维、大体积的原料切割至适合畜禽采食的长度，减少饲料浪费的同时，也能为后续的饲料混合、发酵工序提供粒度均匀的原料。从结构设计来看，核心的切碎组件采用了带凸齿的喂入辊配合回转刀盘的布局，喂入辊表面的密集凸齿可以在进料时牢牢咬住秸秆类原料，避免进料打滑造成的切割长短不均，相邻喂入辊的齿形错位排布，能适应不同含水率、不同直径的原料喂入，哪怕是韧性较强的青玉米秸秆，也能平稳输送至切割工位。传动部分采用齿轮啮合传动结构，将动力输入轴的扭矩同步传递给喂入辊与切割转子，保证喂入速度和切割转速的匹配比，避免出现喂入过快导致的卡料、或者喂入过慢造成的产能浪费，齿轮副的安装位预留了调整间隙，长期使用出现磨损后可以通过调整轴承座位置补偿啮合间隙，延长核心传动件的使用寿命。设备的壳体采用曲面包覆设计，既可以阻挡切割过程中碎屑飞溅，也能顺着内壁弧度将切割完成的饲料导流至出料口，减少壳体内的物料残留。安装边界方面，设备的动力输入轴端预留了标准的带轮安装位，可以适配不同功率的电机或者柴油机作为动力源，底座的安装孔位按照通用机架的尺寸排布，既可以固定在加工车间的水泥基座上做定点加工，也可以安装在移动拖车上做成流动加工点，满足不同场景的使用需求。切割刀盘的工位预留了多组刀片安装槽，可根据需要切割的饲料长度调整刀片数量，调整刀片排布密度就能改变出料粒度，无需额外更换核心转子部件，降低了设备的使用调整成本。整个结构的转动部件都设计了对应的密封端盖，能阻挡饲料碎屑进入轴承部位，减少日常维护的频次，适合养殖场景相对多粉尘、多碎屑的使用环境。
