J400岩石斗齿配套适配器结构设计

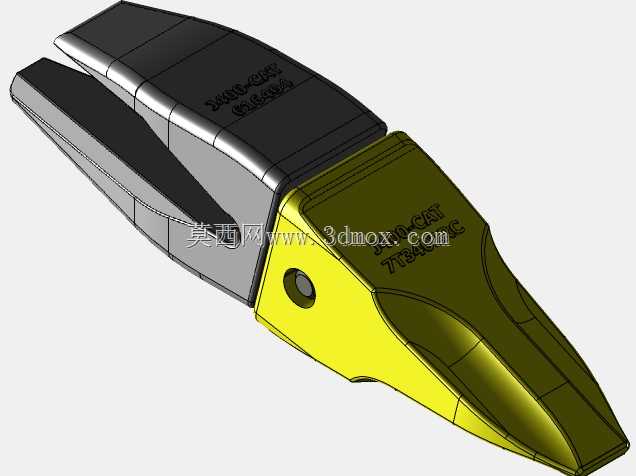

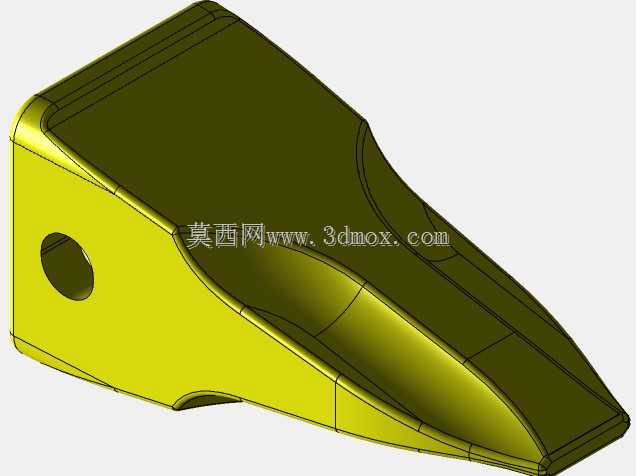

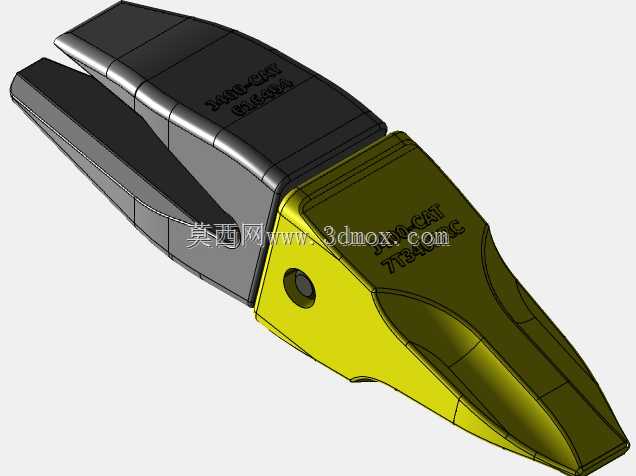

这款配套齿座与斗齿的组合结构，主要面向矿山开采、土石方剥离、硬岩破碎等重载作业场景，是挖掘机工作装置前端直接接触作业介质的核心损耗部件，直接决定铲斗切入岩层的效率与整机作业的持续稳定性。从实际工况适配来看，该结构针对高磨蚀、强冲击的岩石作业环境做了针对性优化，斗齿前端采用收窄的尖头凿式轮廓，作业时可将铲斗施加的下压力集中在齿尖极小的接触区域，轻松切入风化岩、硬质土层甚至裂隙发育的坚硬岩层，相比普通平齿能降低30%左右的切入阻力，减少主机液压系统的负载冲击。齿体与适配器的连接采用楔式锁紧结构，安装时无需额外焊接固定，仅需配套锁销即可完成装配，现场更换磨损斗齿时单人即可操作，大幅缩短停机维护时间；连接配合面做了阶梯式限位设计，作业过程中可抵消横向、纵向的多重载荷冲击，避免斗齿在重载撬挖、侧向受力时出现松脱、断裂的问题。适配器作为斗齿与铲斗斗唇的连接过渡件，其背部的安装贴合面完全匹配标准J400系列斗唇的安装边界，安装孔位的中心距、贴合面弧度均经过适配校核，焊接固定到斗唇后可保证斗齿安装后齿尖朝向与铲斗切削角度完全一致，不会出现偏磨、受力不均的问题。从结构设计逻辑来看，齿体的受力区域做了变厚度处理，齿尖部位采用高耐磨材质对应的加厚轮廓，延长磨损寿命，而与适配器连接的根部区域则做了圆弧过渡处理，避免应力集中导致的根部断裂，齿身侧面的导流棱线可在作业时引导岩土碎屑向两侧分流，减少碎屑对齿根连接部位的冲刷磨损。整体结构的尺寸链设计充分考虑了磨损余量，正常作业工况下，斗齿磨损到警戒位置前不会波及适配器结构，可有效降低配套部件的更换成本，适配各类配备J400系列斗容的挖掘设备、裂土装置在硬岩作业场景下的使用需求。
