螺旋形粉料升降输送设备结构设计

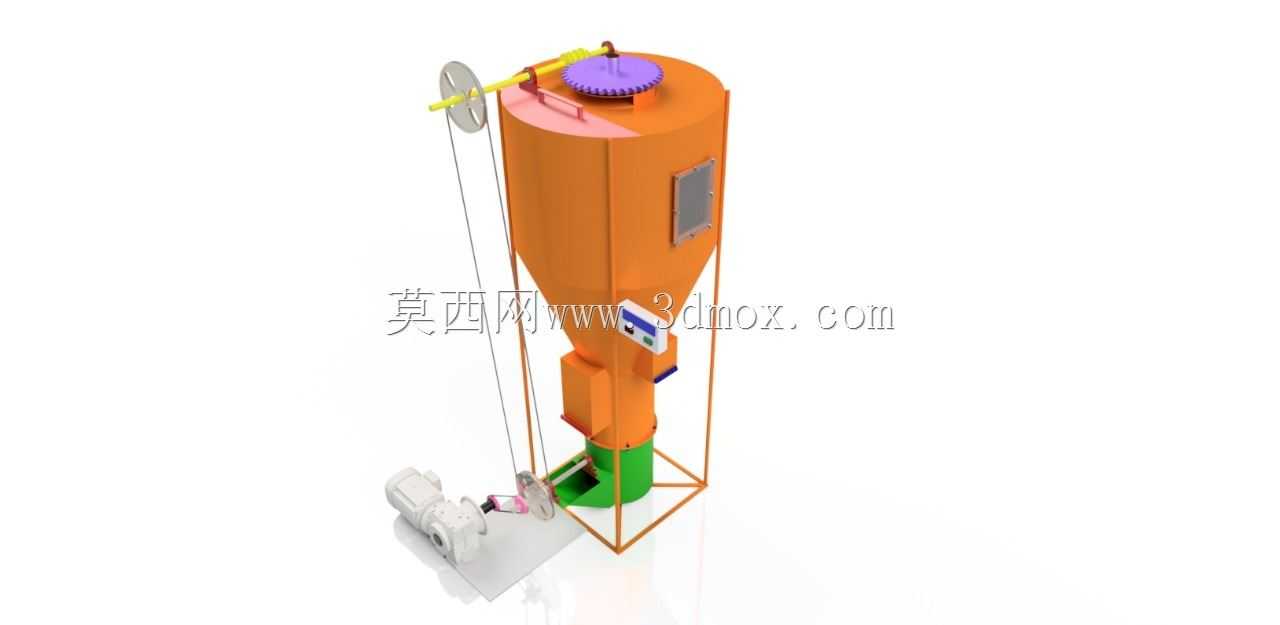

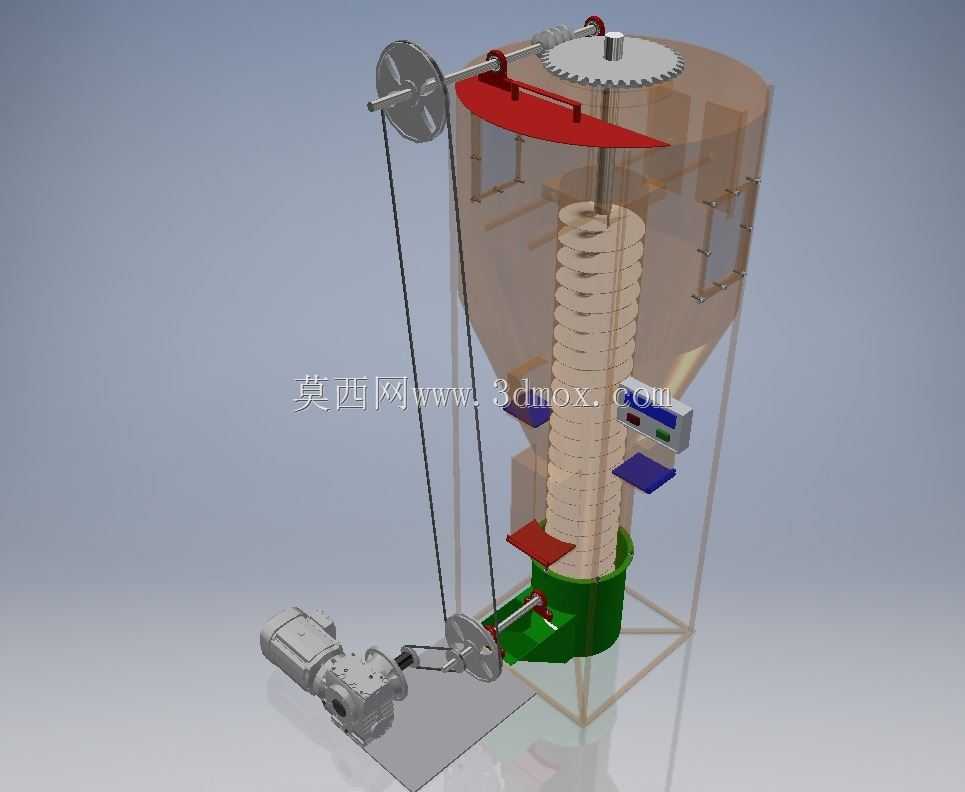

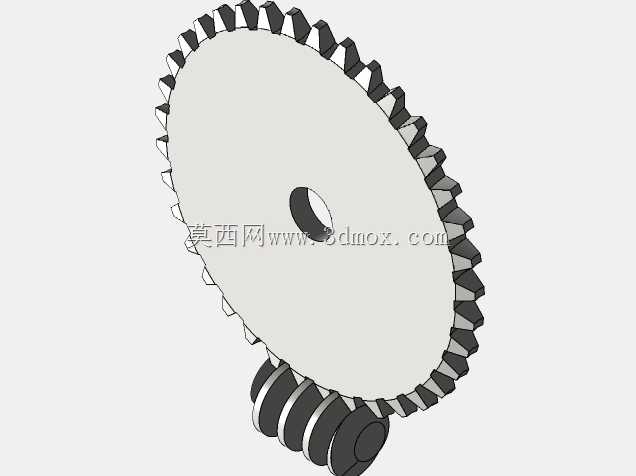

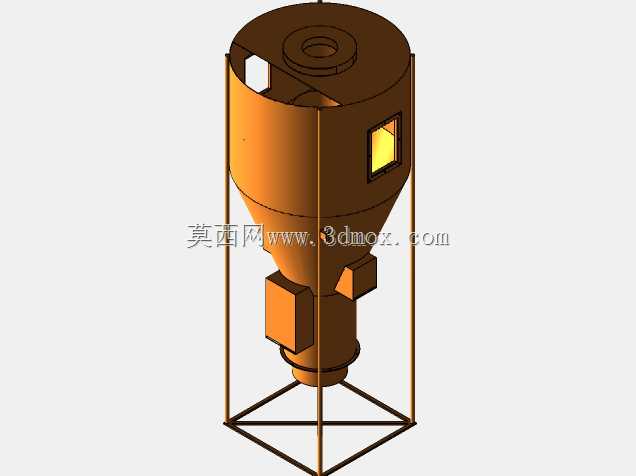

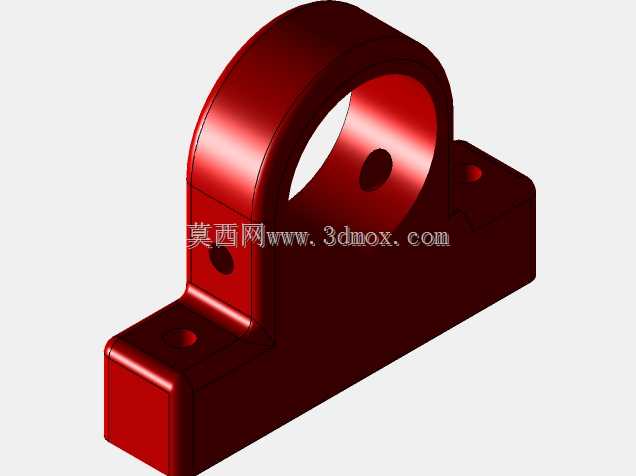

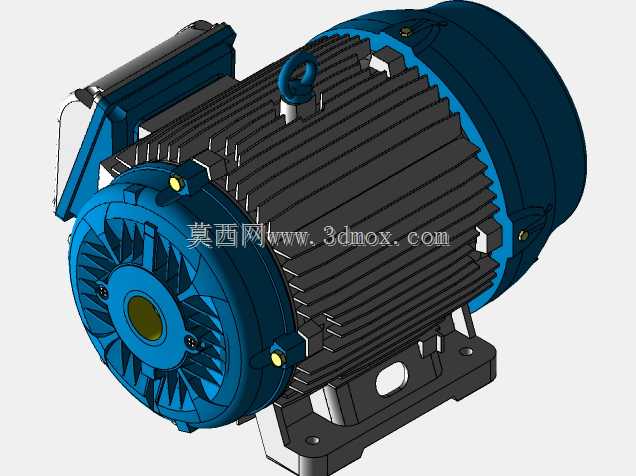

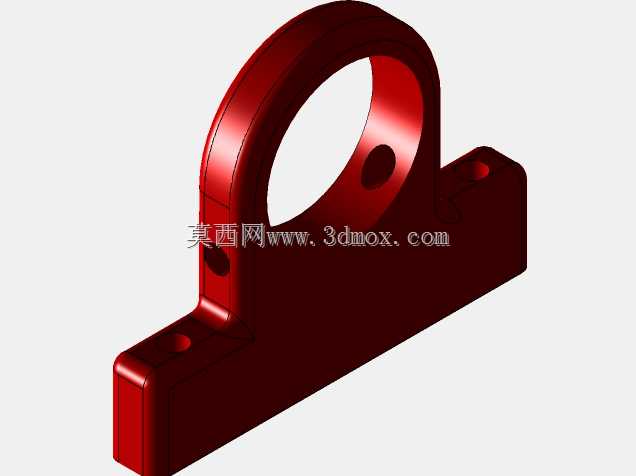

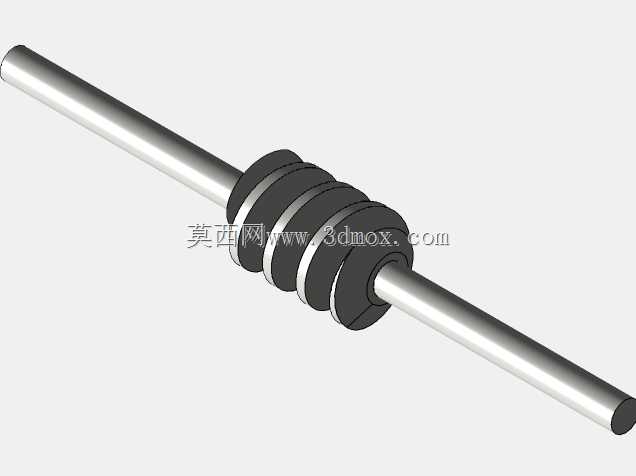

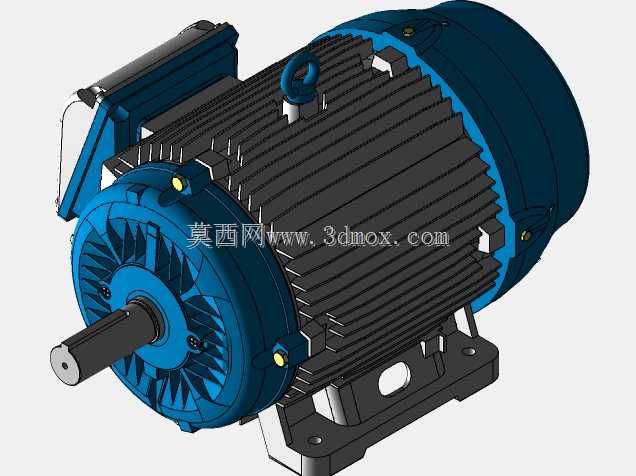

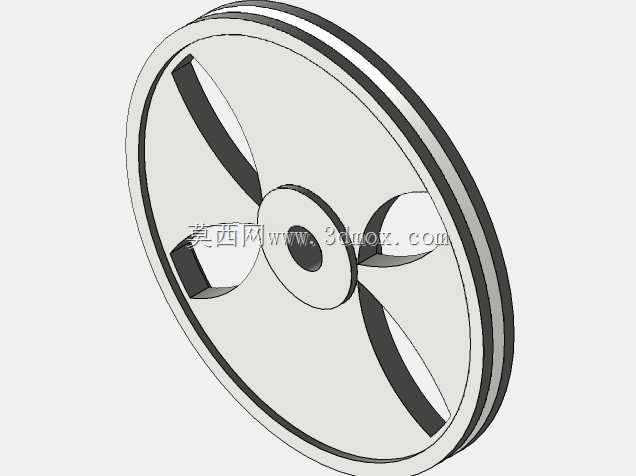

该设备主要应用于粮油加工、饲料生产、建材粉料制备等散状粉料处理场景，承担将低位粉料垂直输送至高位储料仓或配料工位的作业任务，可适配粉状、小颗粒状的无强粘结性物料，在中小型生产线中可独立完成上料工序，也可与计量配料、混合搅拌设备联动组成连续生产单元。设备主体采用上筒下锥的立式储料结构，上部圆柱形筒体用于暂存待输送物料，下部锥形段可引导物料向底部输送机构汇集，避免粉料架桥、积料导致的输送中断。顶部设置带防护的检修口与传动组件，手动调节轮可在调试或检修阶段调整内部输送间隙，无需额外动力即可完成手动盘车与间隙校准，适配现场无气源、无电源的调试场景。底部驱动单元采用侧装布局，电机与减速组件通过支架固定在设备基座旁，通过联轴器与内部螺旋输送轴连接，这种布局可降低设备整体重心，减少运行时的振动传递，同时便于日常对驱动部件的润滑、检修与易损件更换。设备外围采用方管焊接的框架作为支撑结构，框架与筒体、锥段之间采用分段焊接连接，既保证整体结构刚度，又可在安装时作为吊装受力点，无需额外焊接吊耳。侧面设置的透明观察窗可实时观察内部物料料位与输送状态，操作人员无需开盖即可判断物料存量与设备运行情况，减少开盖检查带来的粉尘外溢风险。设计阶段优先考虑安装边界适配性，设备底部基座预留与地面预埋螺栓连接的安装孔位，上部出料口可根据现场对接的储料仓进料位置调整法兰朝向，适配不同厂房的层高与工位布局。内部螺旋叶片采用等螺距设计，叶片边缘与筒体内壁预留均匀间隙，既避免叶片刮蹭筒壁产生异响与磨损，又可保证物料输送过程中无明显残留，减少换料时的清料工作量。顶部的传动齿轮组采用封闭式护罩防护，避免粉尘进入齿轮啮合面造成磨损，同时可防止操作人员误触转动部件引发安全事故。设备进料口设置在锥段下部侧方，可直接与低位料斗、出料溜管对接，物料进入后可直接落入螺旋输送腔，无需额外设置进料助推装置，简化整体结构的同时降低故障点。在结构强度校核阶段，筒体与锥段板材厚度根据物料容重选型，支撑框架的方管规格经过承重验算，可在满载工况下保持结构形变量在允许范围内，避免长期运行出现筒体变形、焊缝开裂等问题。设备整体安装时需保证基座水平度偏差在允许范围内，避免螺旋轴偏磨导致的轴承损坏与输送效率下降，外接电源与驱动电机的接线需做好防尘密封，适配粉料车间多粉尘的作业环境。
