辊式谷物压片剥落设备结构设计

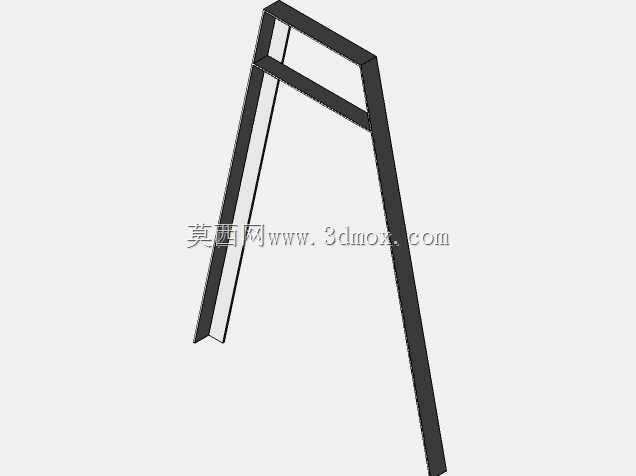

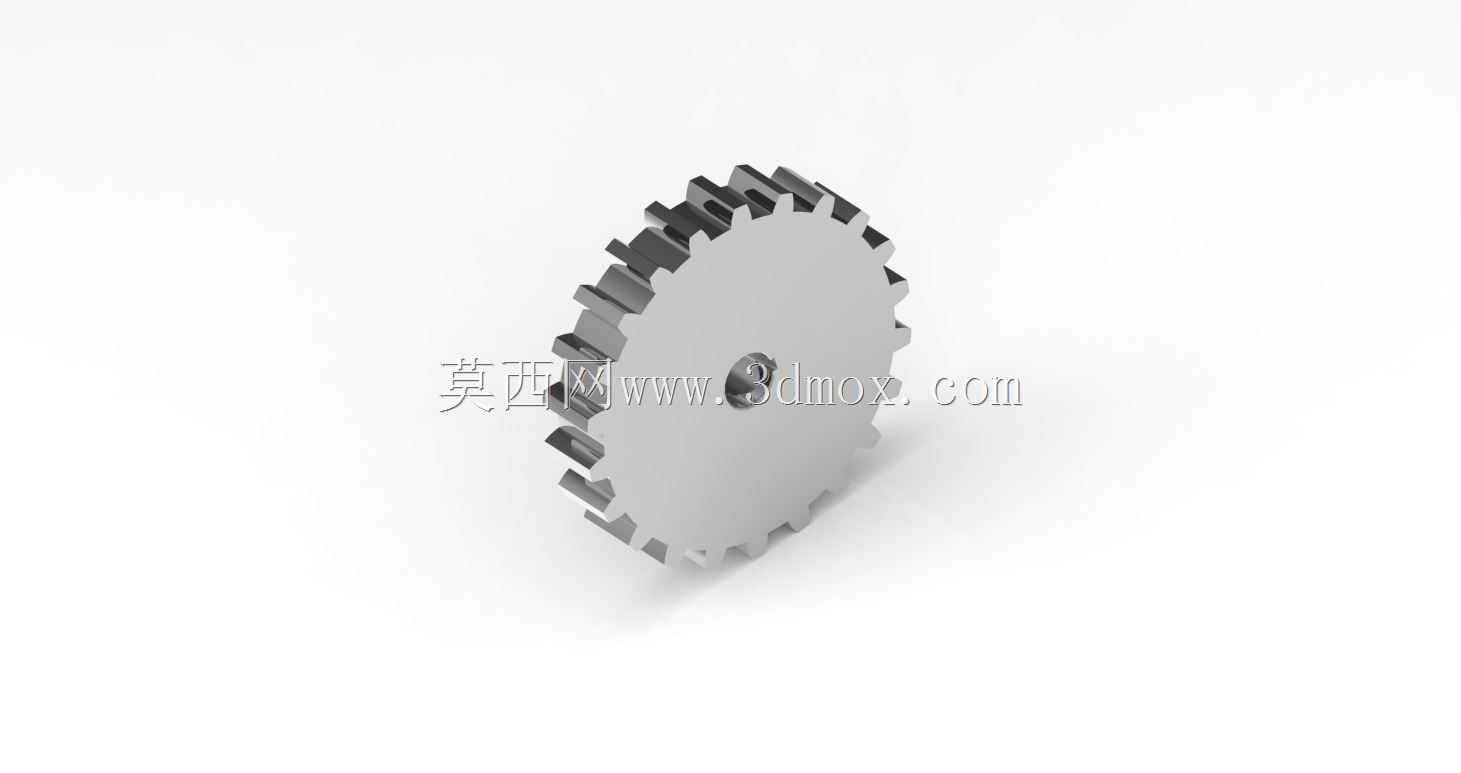

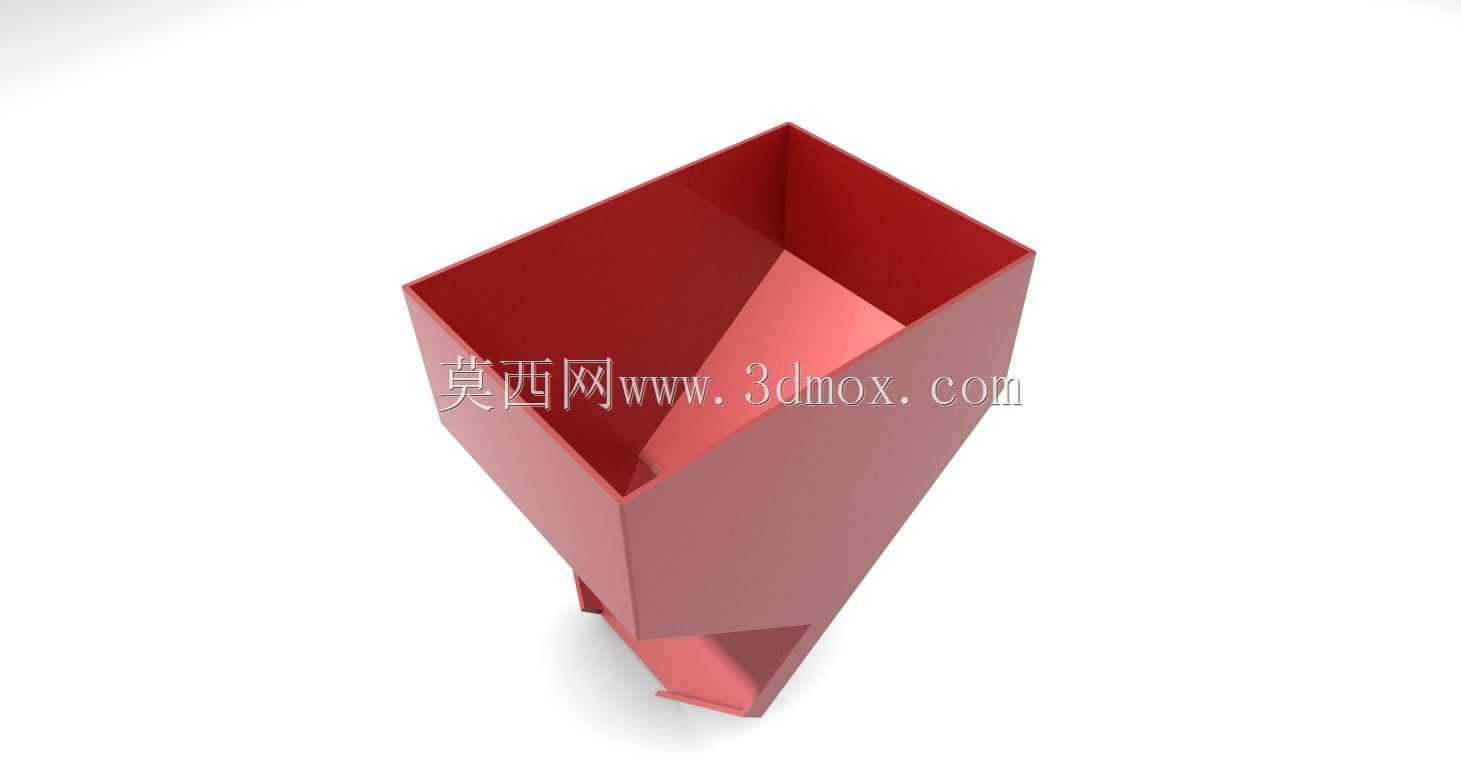

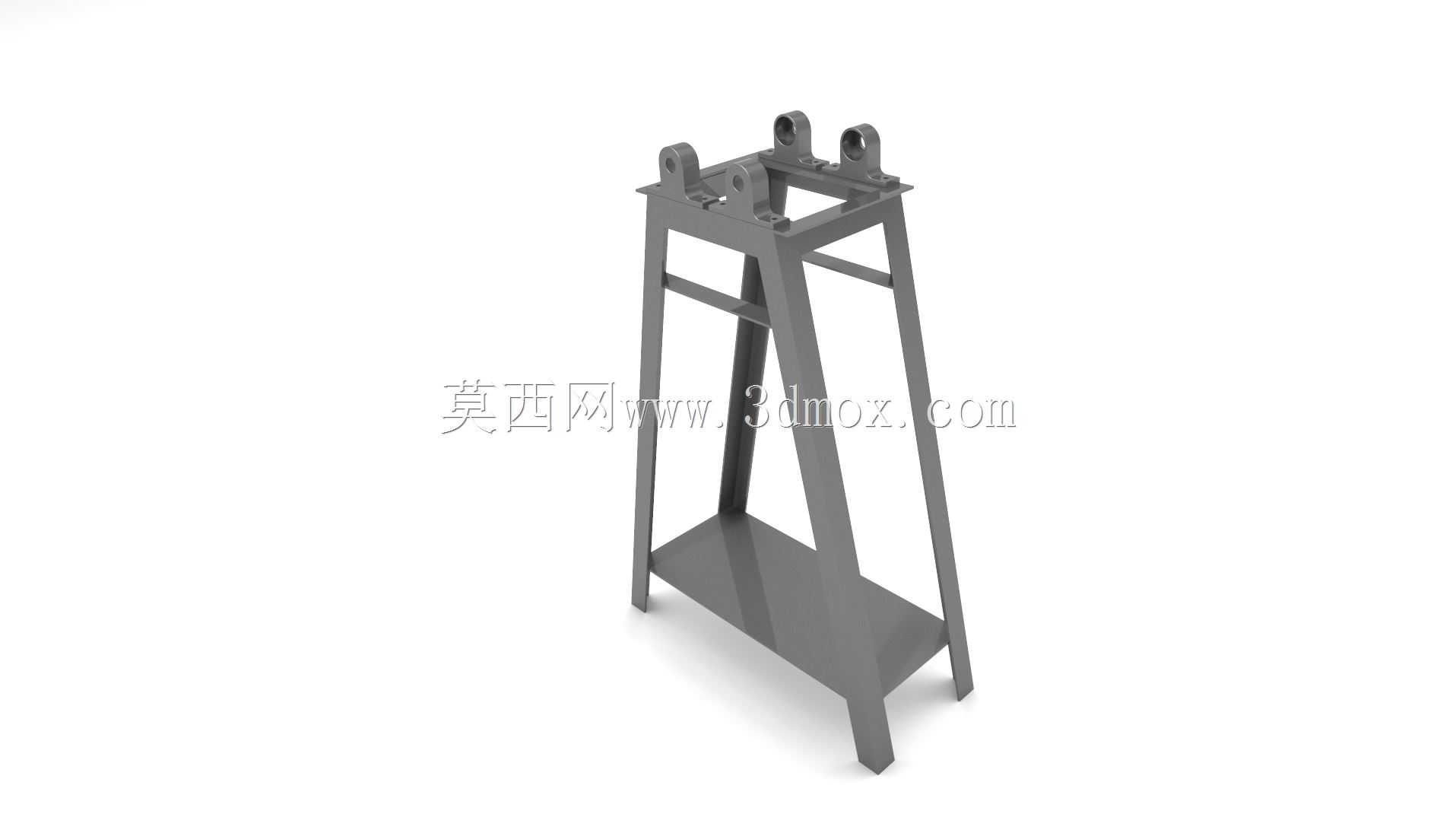

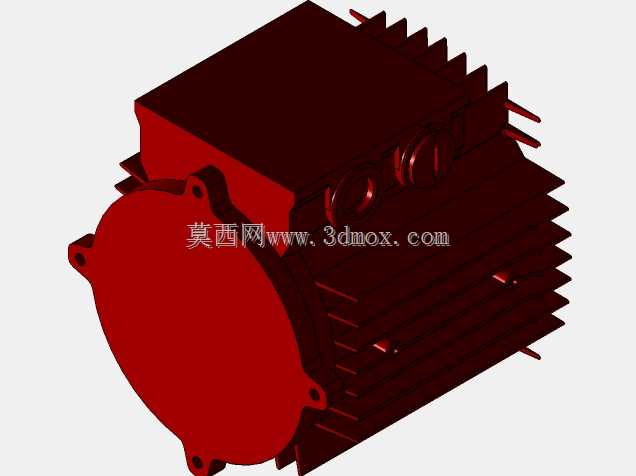

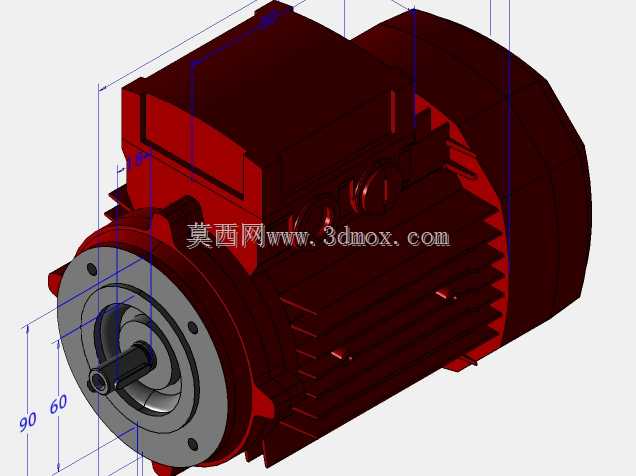

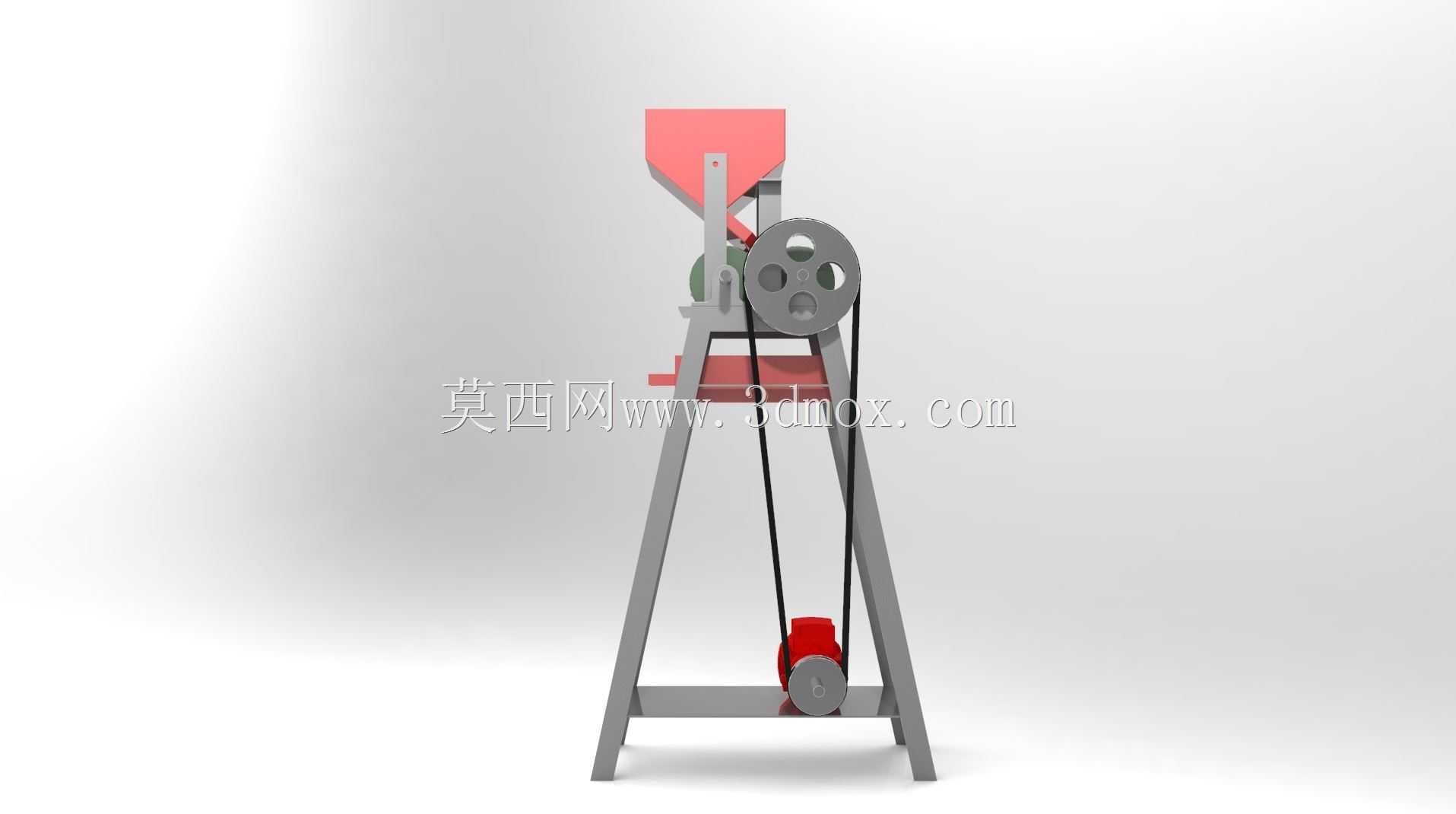

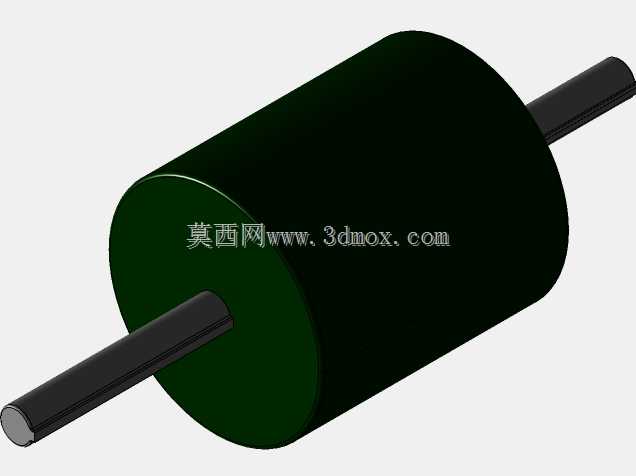

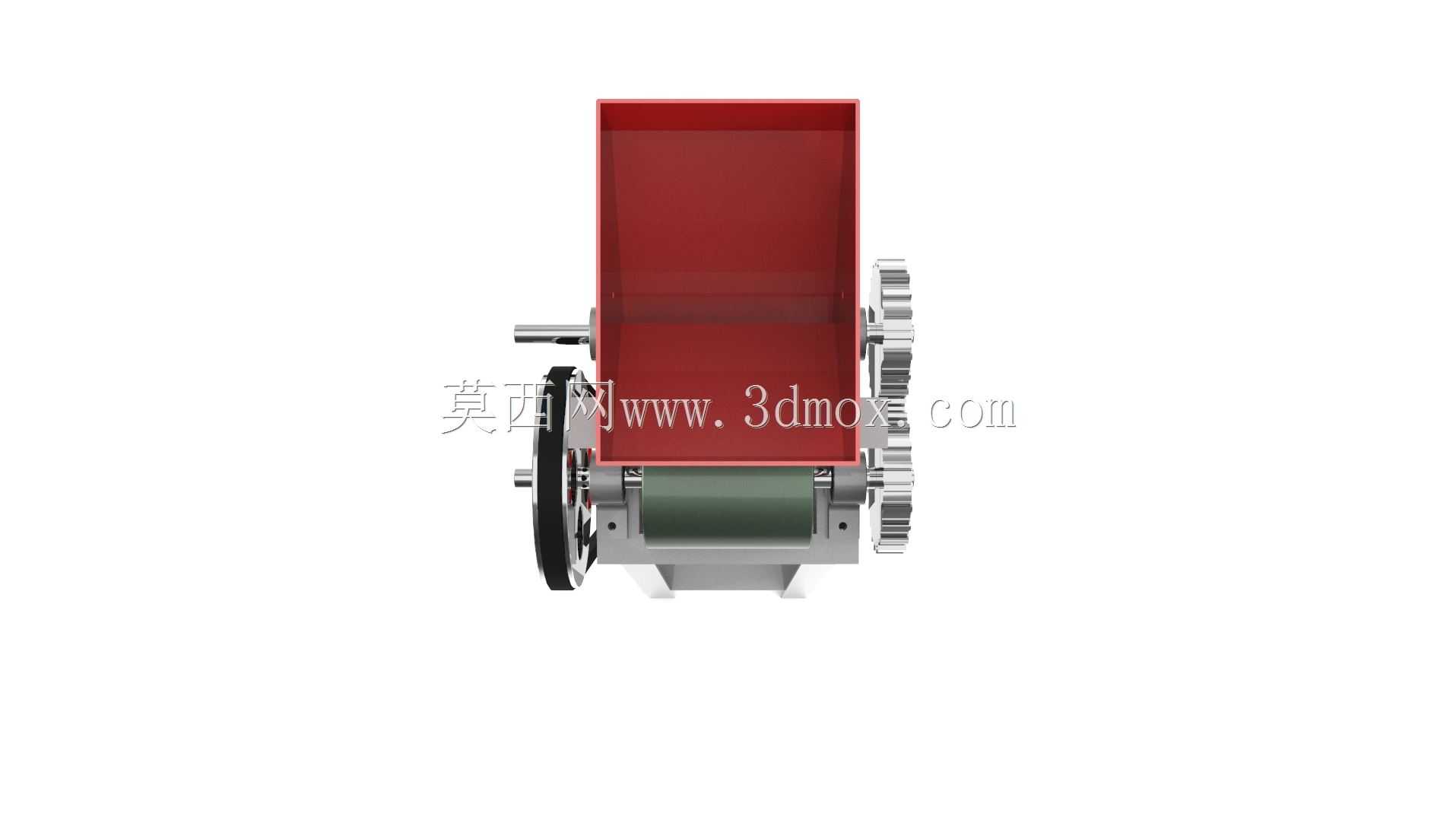

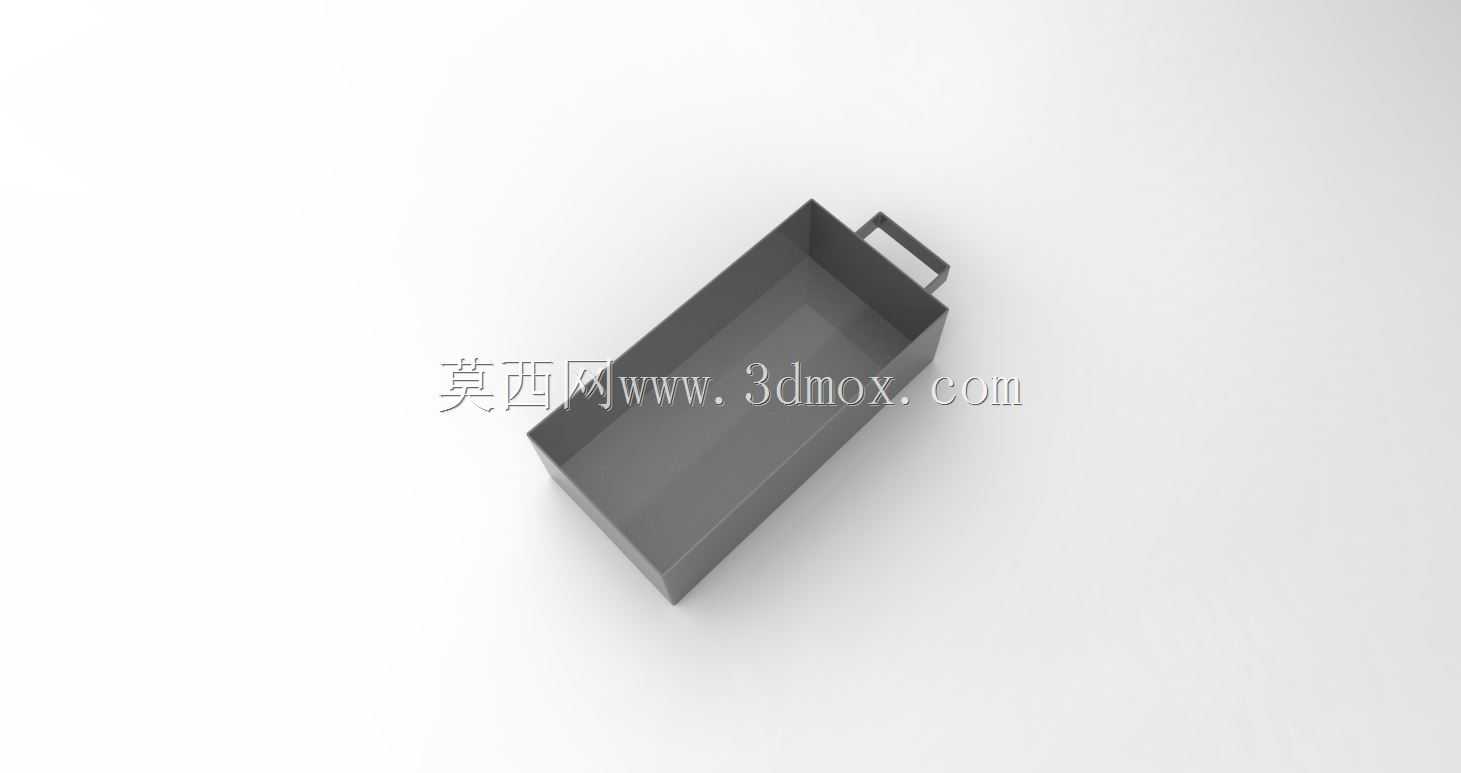

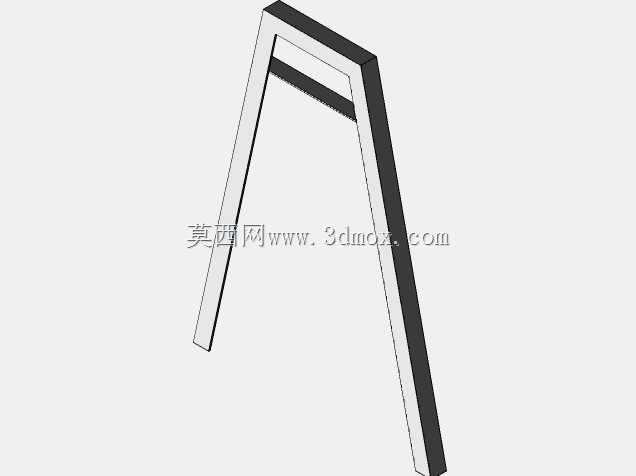

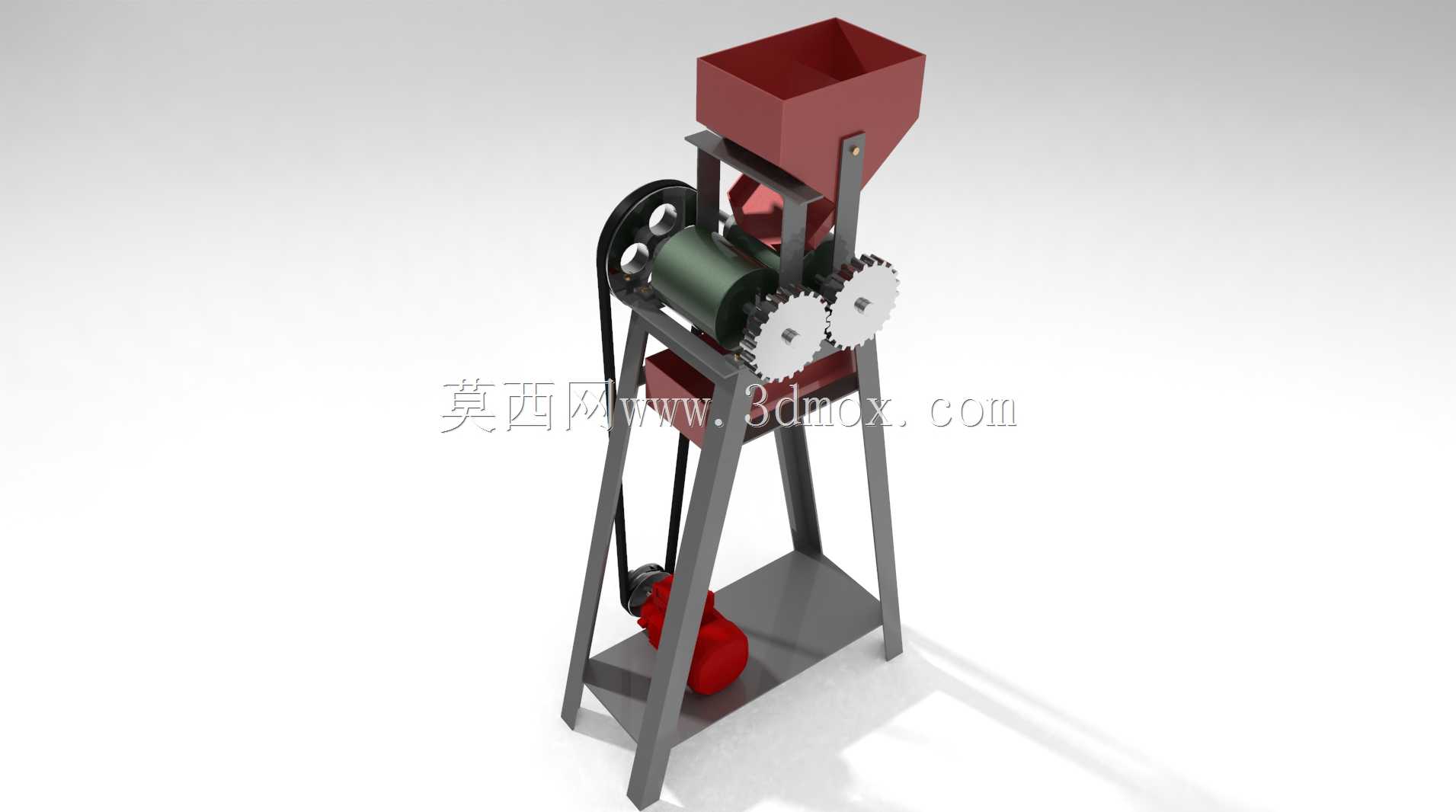

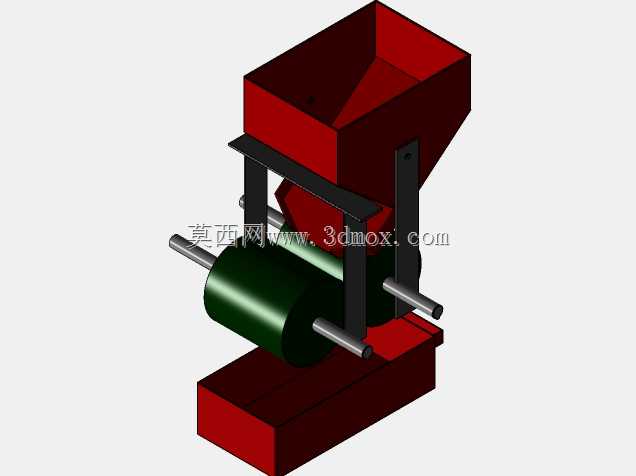

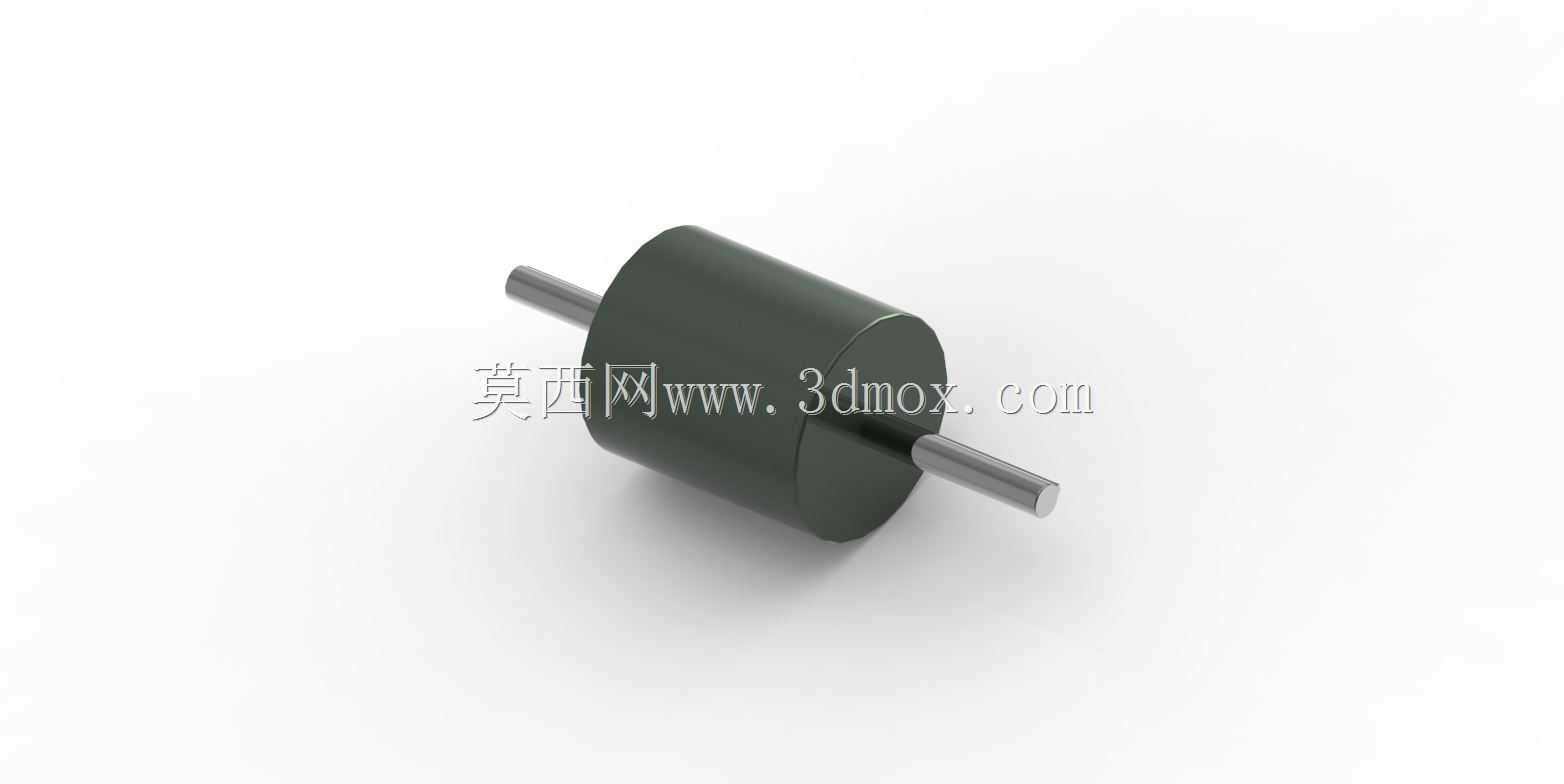

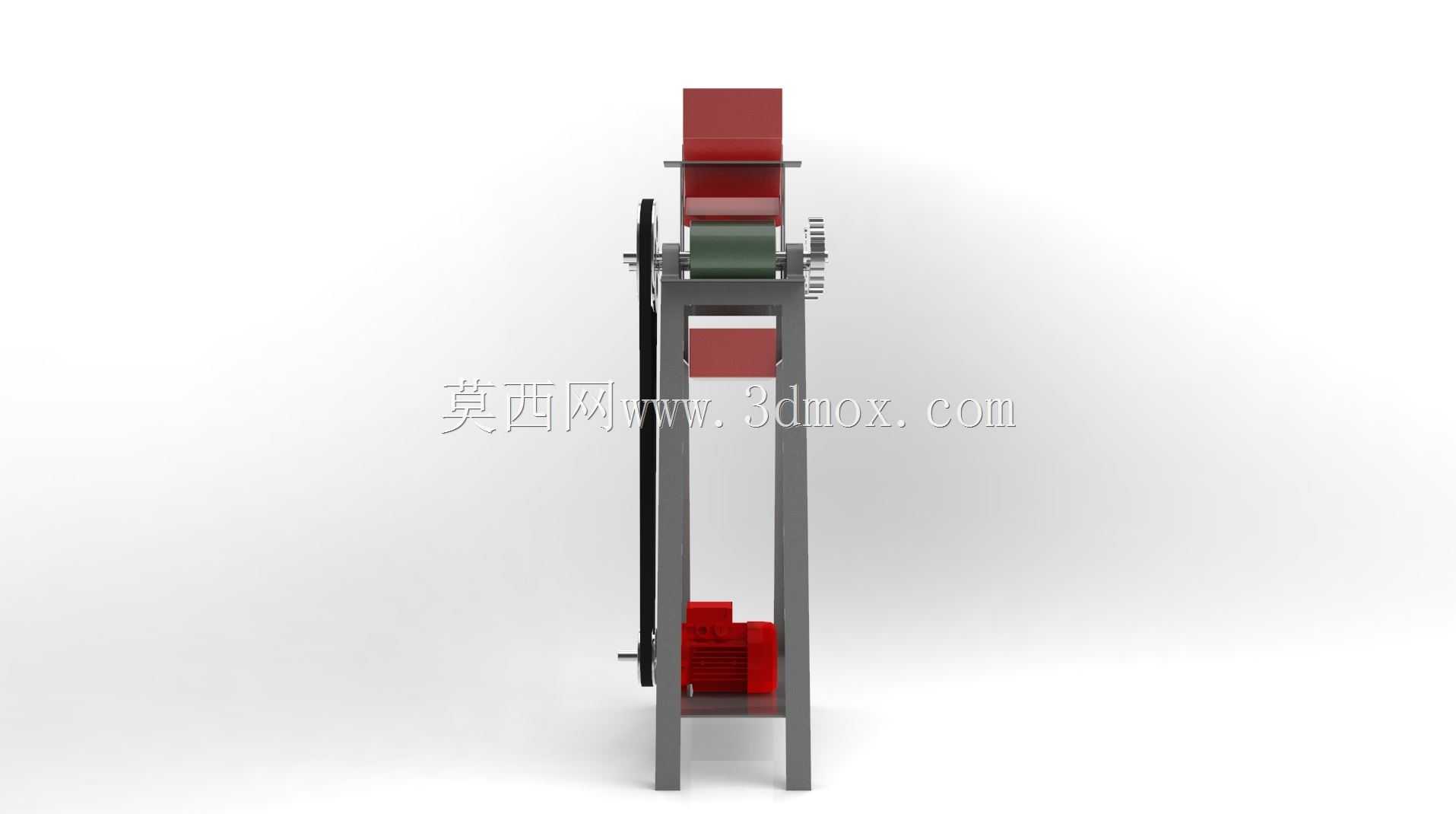

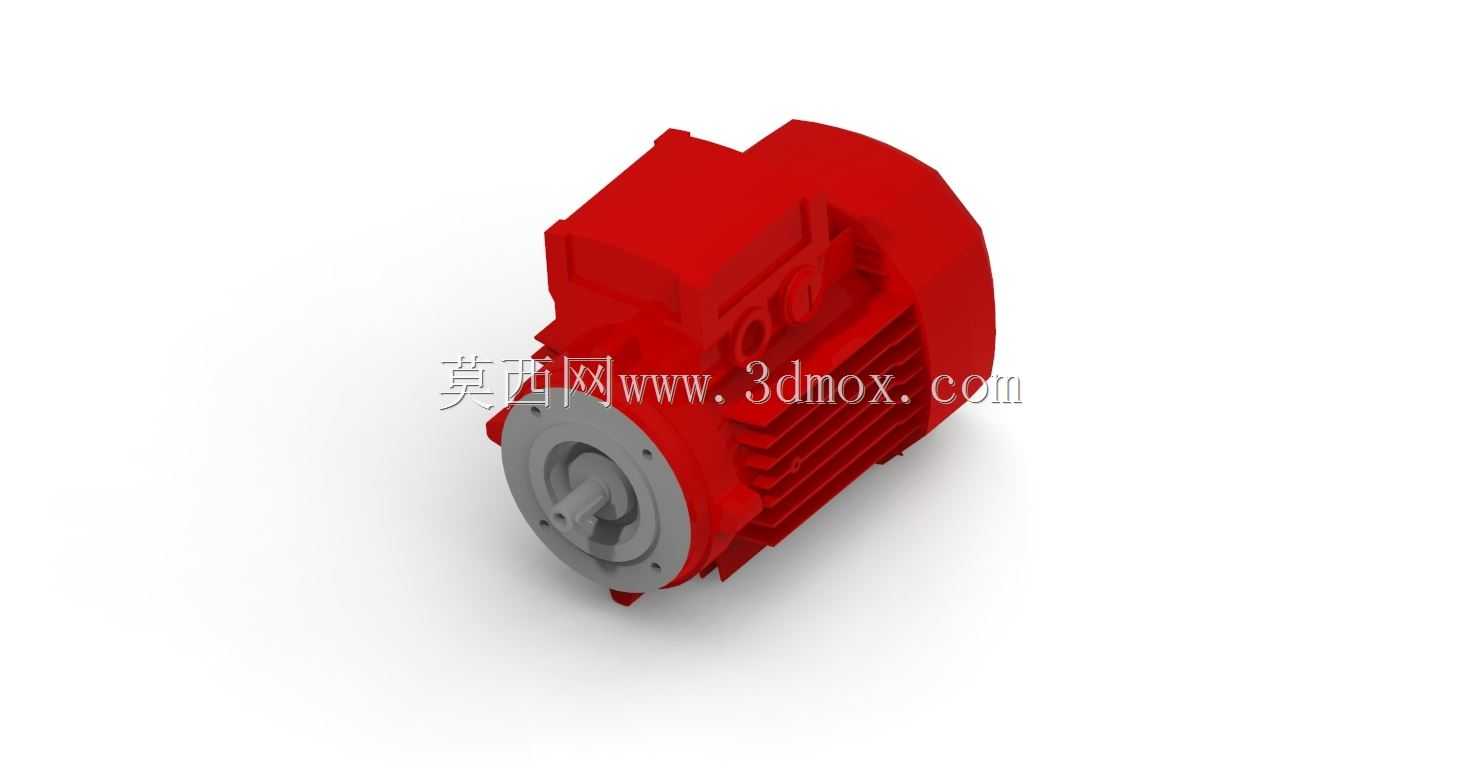

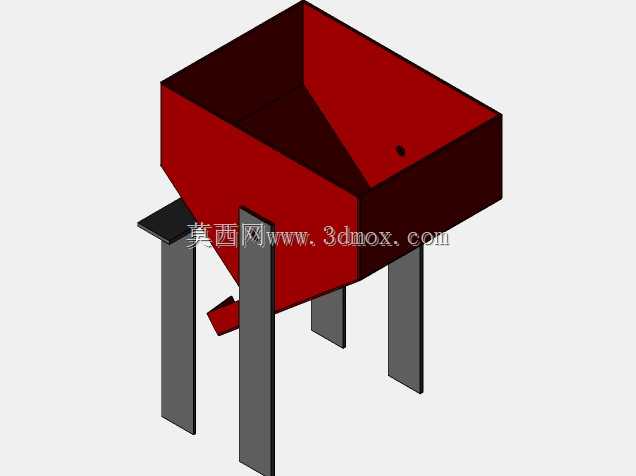

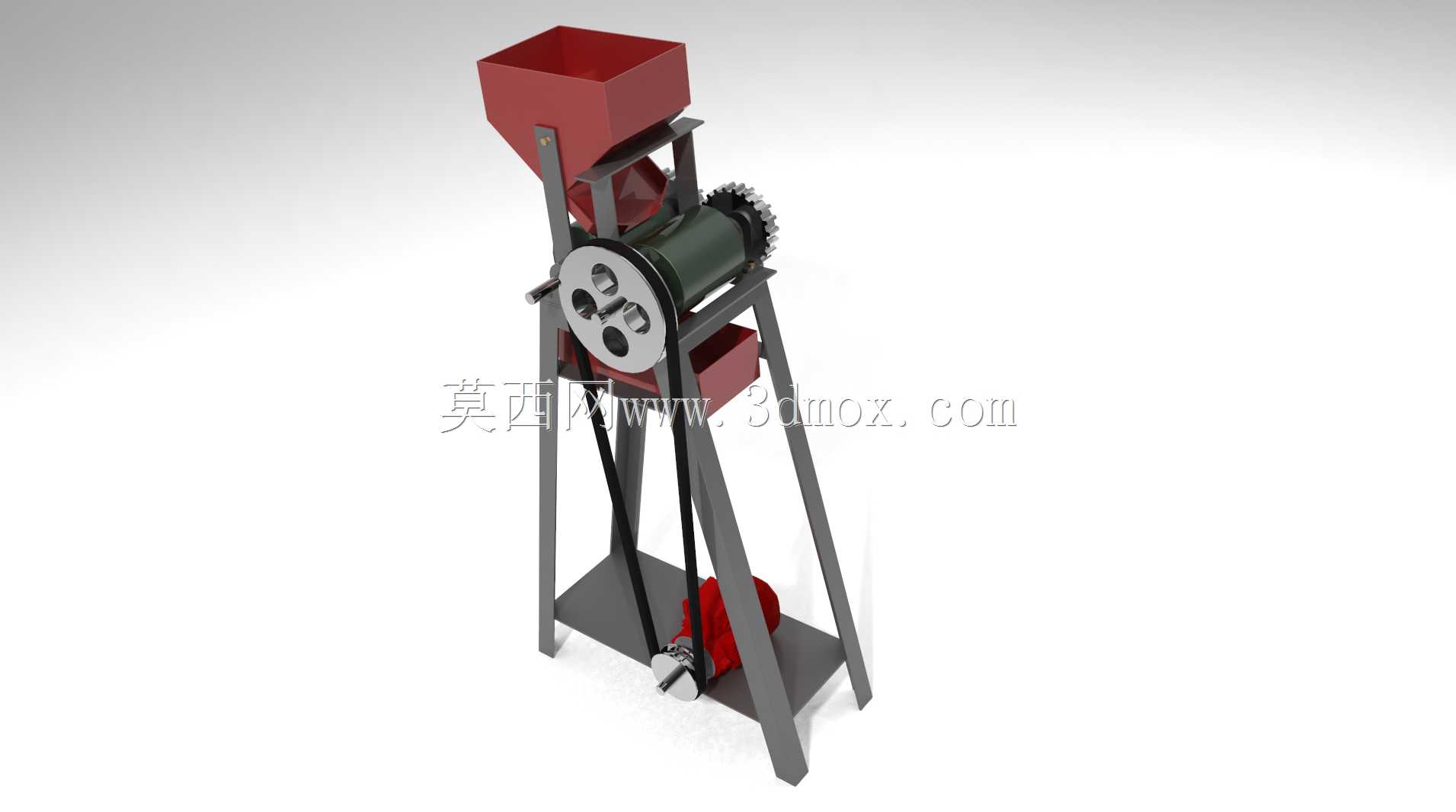

这款辊式处理设备主要面向粮油加工、粗粮预处理的生产场景，可完成大米、小麦等谷物的压片与表层剥落作业，在小型粮谷加工坊、杂粮食品生产线前段工序中适配性较强。设备采用立式框架承载结构，底部预留电机安装位，通过带传动将动力传递至上部的对辊作业单元，传动路径短，动力损耗控制在较低区间，日常维护时仅需拆解带轮护罩即可调整皮带张紧度，无需大范围拆卸主体结构。上部进料斗采用敞口渐缩式设计，进料口宽度适配人工倒料与小型输送机上料两种工况，斗体倾斜角度参考谷物自然休止角设计，可避免谷物搭桥卡料，无需额外增设振动破拱结构，简化了整体构造。核心作业单元为一对差速啮合辊，辊面做防滑纹理处理，两辊间隙可通过侧边的调节螺栓微调，适配不同压片厚度的生产需求，从薄型麦片到厚型米片的加工需求均可覆盖；辊轴端设置同步齿轮，保证两辊转速匹配，避免辊面相对滑动造成的谷物破碎率超标问题。机架采用型钢焊接成型，支腿底部预留地脚螺栓安装孔，可直接固定在水泥地面或配套工作平台上，整体占地宽度不足0.8米，长度约0.6米，整机高度约1.6米，对车间层高要求低，小型加工场地也可顺利布置。设计过程中优先考虑作业可靠性，传动部件全部设置安全护罩，避免生产过程中杂物卷入或人员误触；出料端直接对接辊隙下方，压片完成的物料可自然滑落至接料容器，无需额外设置导料机构。设备的动力单元选用常规立式减速电机，安装在机架下部的承重托板上，托板开有长条形调节孔，可调整电机位置实现皮带张紧，更换不同规格皮带轮即可调整辊轴转速，适配不同谷物的压片工艺要求，比如加工小麦时适当提高辊速可提升产能，加工硬质谷物时降低辊速可保证压片成型率。整体结构无复杂定制零部件，多数标准件可直接从五金市场采购替换，后期运维成本较低，适合中小型食品加工企业、乡村粮油加工点使用，也可作为食品加工实训教学的演示设备，帮助学员理解对辊式加工设备的传动逻辑与作业原理。
