可展开式移动作业单轮拖车三维设计

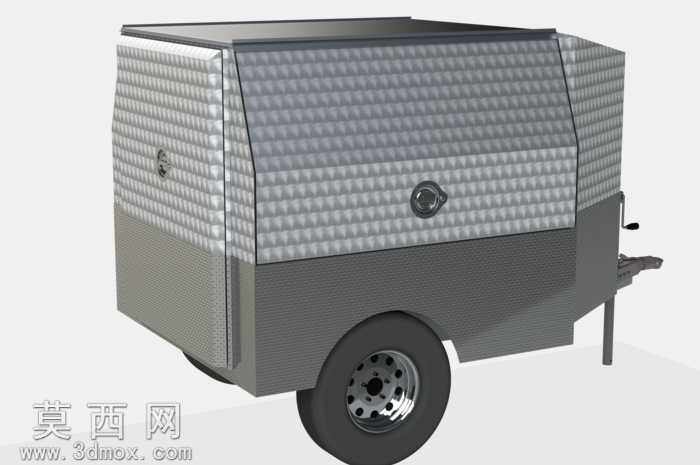

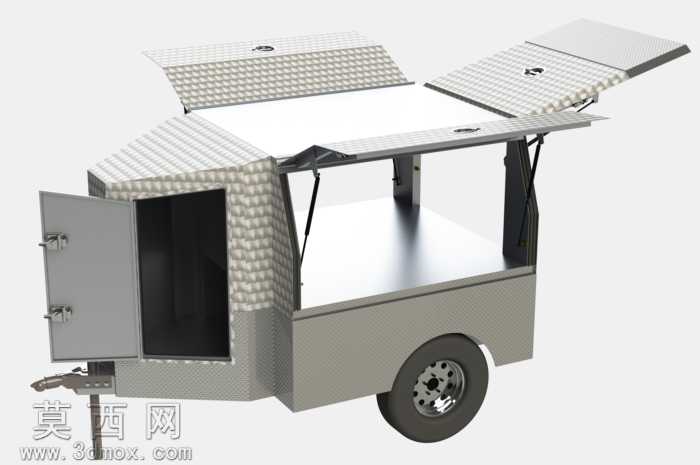

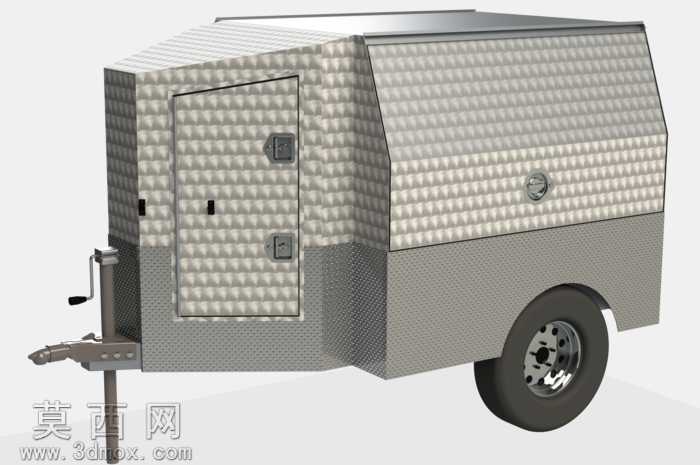

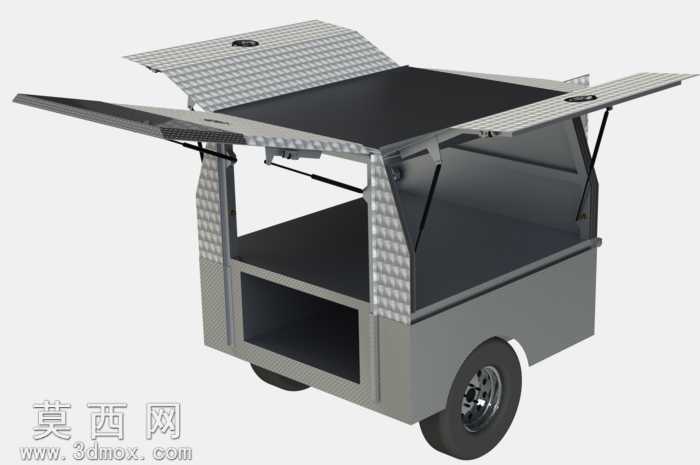

本作品为单轮可展开式移动作业拖车的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，对拖车的每一处结构细节都进行了1:1比例的还原设计。建模过程中首先完成拖车底盘承载结构的搭建，精准还原单轮行走机构的轮毂、轮胎、轮轴装配关系，轮胎表面的防滑纹理、轮毂的螺栓孔位都做了精细化建模处理，保证装配结构符合实际机械装配逻辑。厢体部分采用铝型材框架搭配花纹铝板蒙皮的结构设计，建模时对铝板表面的菱形防滑压花纹理做了贴图与凹凸材质双重处理，渲染阶段采用金属材质参数调整，还原铝质板材的哑光金属质感，不同部位的金属件根据实际表面处理工艺区分粗糙度参数，门锁合页等五金件采用亮面金属材质，厢体内腔的工作台面采用磨砂不锈钢材质，模拟真实工作台的耐磨表面特性。厢体的展开结构是本设计的核心亮点，建模时完整还原了多组上翻翼门的气撑杆支撑结构、侧开厢门的铰链与锁止结构，每一处活动连接部位都做了运动干涉校验，保证翼门展开、厢门开启过程中无结构碰撞，气撑杆的安装角度、支撑行程都经过参数化调整，匹配实际使用时的开合角度需求。设计思路围绕移动户外作业的实际需求展开，单轮牵引结构适配小型牵引设备的拖挂需求，多翼门同时展开后可形成开阔的开放式作业空间，厢体内部预留充足的置物与操作区域，侧开厢门可作为人员进出通道，关闭状态下所有翼门与厢门通过锁止结构密封，可实现作业设备的收纳与转运功能。渲染阶段采用工作室均匀布光，多角度展示拖车闭合收纳、完全展开两种状态的结构形态，对结构接缝、装配间隙都做了精细化处理，保证模型视觉效果贴近真实产品的实物状态，所有结构件的壁厚、连接强度都参考实际铝型材拖车的设计标准，模型可直接用于结构验证、产品展示、改装设计等场景。
