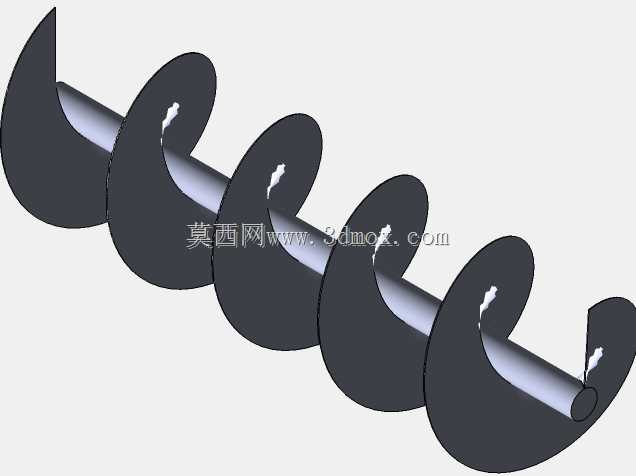

阿基米德螺旋输送螺杆结构设计

在散料输送类设备的结构设计中，阿基米德螺旋构件是核心的做功部件，这类构件常被应用在粉体、颗粒状甚至半流体物料的水平、小倾角输送场景中，比如污水处理环节的栅渣输送、粮食加工线的原粮转运、建材生产中的粉料给料，都能见到这类螺旋结构的身影。不同于普通的紧固件螺钉，这款阿基米德螺杆的核心功能是通过自身绕轴的旋转，依托连续螺旋叶片的推力面，带动物料沿着轴向槽体完成定向位移，整个输送过程处于封闭或半封闭的腔体内，能有效减少物料洒落与扬尘，适配对输送环境整洁度有要求的工况。从设计逻辑来看，这款螺杆采用等螺距等直径的螺旋叶片结构，叶片与中心轴采用满焊连接的形式，保证叶片在推送较重物料时不会出现脱焊变形，螺旋叶片的外缘做了小圆弧倒角处理，避免旋转过程中与输送槽内壁发生剐蹭卡滞，同时减少叶片外缘的磨损速率。中心轴采用等直径圆钢设计，两端预留的轴头段可直接适配带座轴承的安装位，轴端可直接连接链轮或联轴器，匹配减速电机的输出转速，常规工况下这类螺杆的工作转速控制在几十转到上百转区间，避免转速过高导致物料被离心力抛起无法完成轴向推送。在安装边界上，这类螺杆的长度需要匹配输送槽的有效长度，叶片外径与输送槽内壁的间隙控制在3-8mm区间，间隙过大会导致物料残留过多、输送效率下降，间隙过小则会因为加工装配误差出现运转卡滞。螺旋叶片的螺距设计需要结合输送物料的摩擦系数调整，对于流动性较好的颗粒物料可适当放大螺距提升输送量，对于粘性较大的半流体物料则需要缩小螺距，避免物料随叶片同步空转。实际建模过程中，螺旋叶片的成型采用螺旋线扫描的方式生成，保证叶片曲面的连续性，避免出现曲面褶皱导致的物料挂壁问题，中心轴与叶片的连接位置做了焊接坡口的结构预留，方便实际生产加工时的焊接作业，两端轴头位置预留了密封件的安装台阶，可适配填料密封或骨架油封，防止输送过程中物料从轴端位置泄漏。这类螺杆在实际使用中，可根据输送物料的磨琢性选择不同的叶片材质，磨琢性强的物料可在叶片外缘堆焊耐磨层，延长构件的使用寿命，腐蚀性物料则可采用不锈钢材质加工，适配不同行业的输送需求。
