坦佩式自动化薄料切片加工设备结构

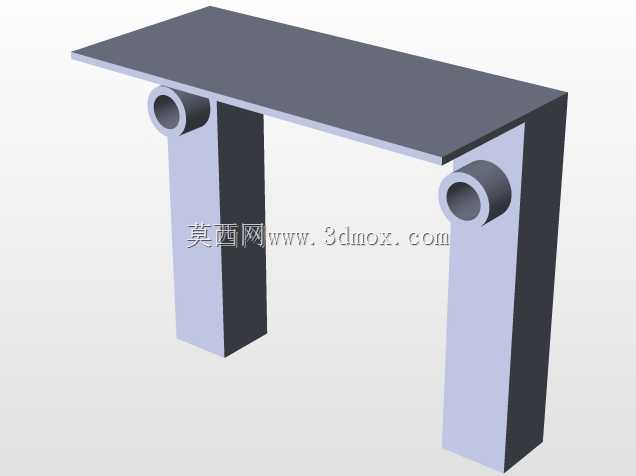

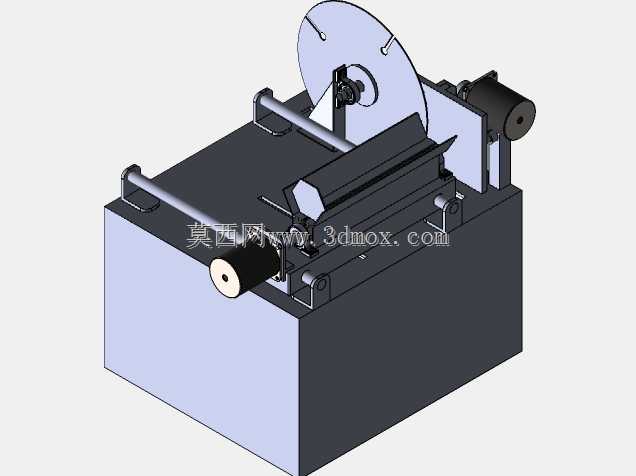

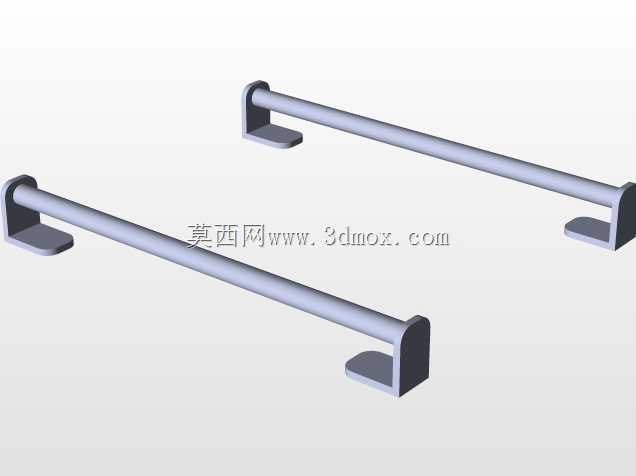

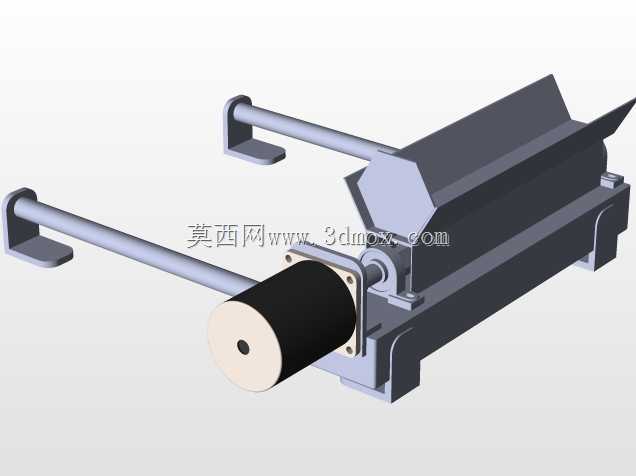

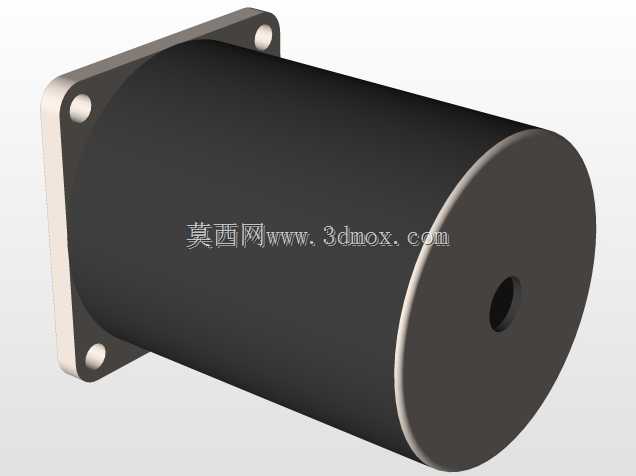

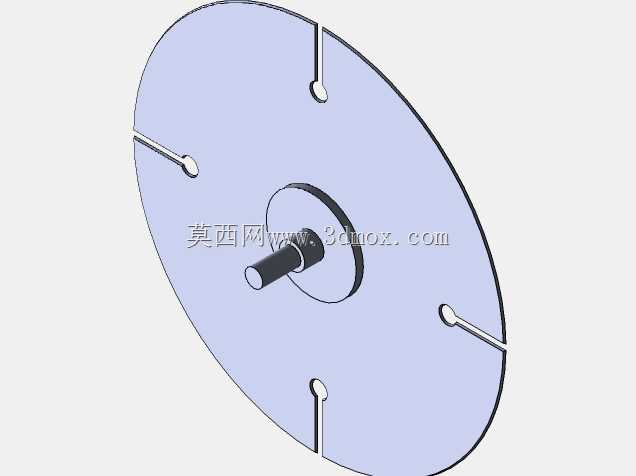

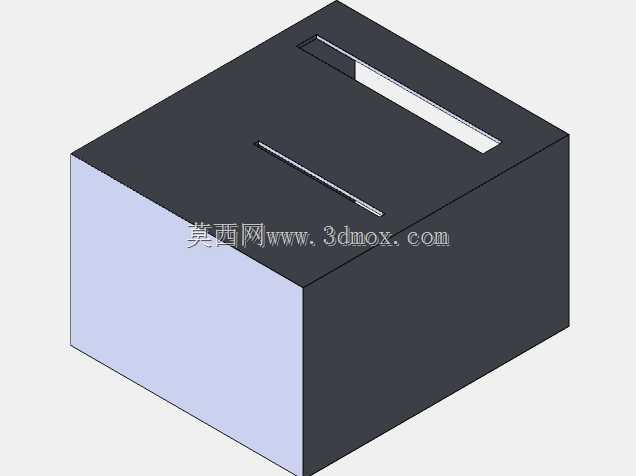

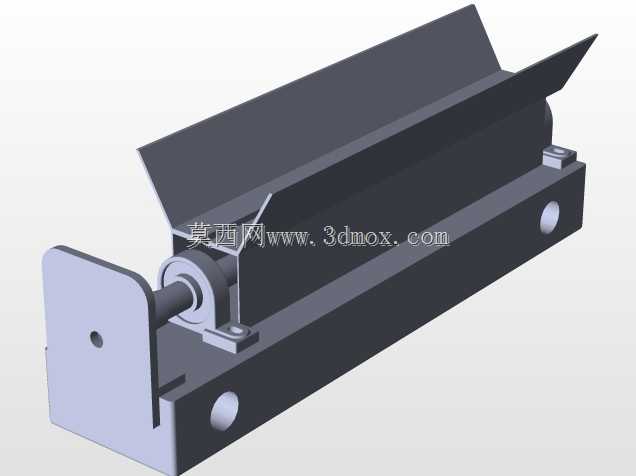

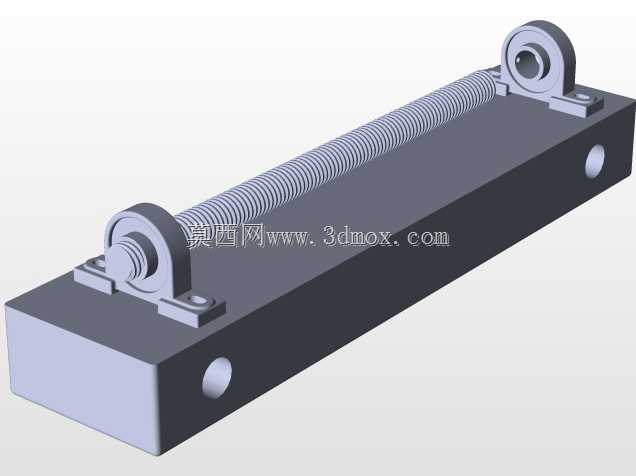

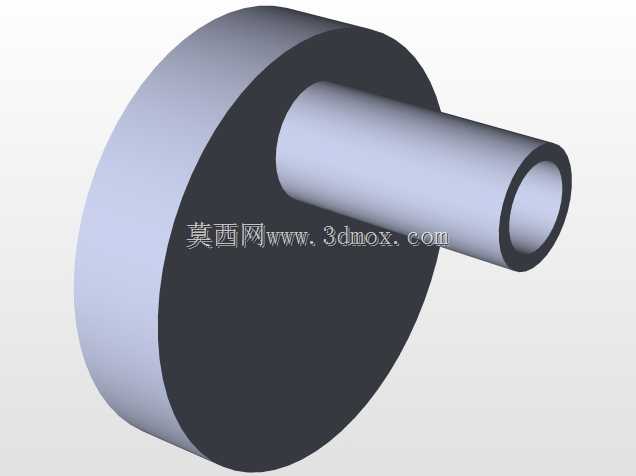

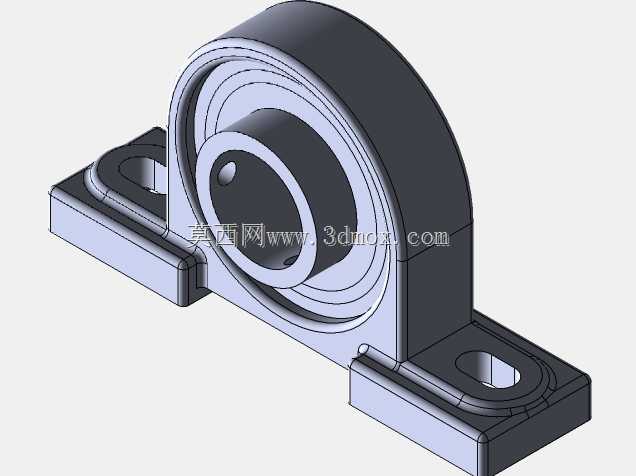

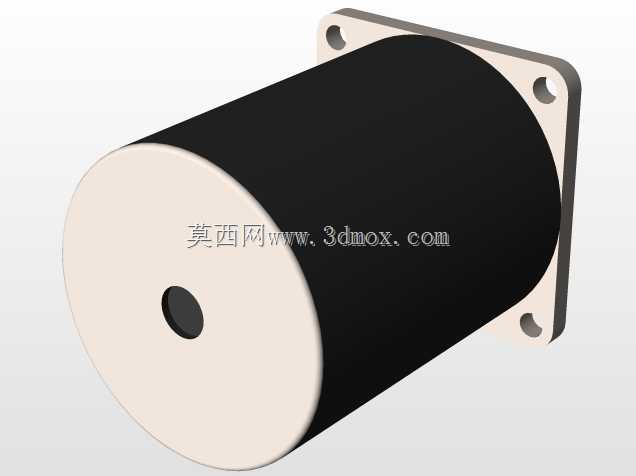

这款切片设备主要面向软质薄料、半硬质片材的定长裁切加工场景，常见于包装辅料加工、小型电子绝缘片裁切、实验室样片制备这类对裁切精度、切口平整度有一定要求的作业环节，相比手动裁切工具，它能通过机械结构的配合实现连续送料、定长切割的连贯动作，降低人工操作的误差与劳动强度。从结构布局来看，设备采用下置集成式箱型机架作为承载主体，机架内部预留了驱动元件、传动组件的安装空间，同时厚重的箱式结构能有效抵消切割、送料动作产生的振动，保证裁切过程中设备整体的稳定性，机架上表面作为作业基准面，所有功能组件均围绕该基准面完成定位安装，安装时只需保证机架底面水平放置，无需额外做复杂的地基固定，适配小型加工工位、实验室操作台的摆放需求。送料机构采用双平行导杆搭配压料组件的结构，导杆沿送料方向平行固定在机架上表面，压料滑座可沿导杆做直线往复运动，滑座上设置可调节的压料间隙，能适配不同厚度的片材夹持，送料行程可通过调整驱动件的运动限位来改变，以此匹配不同裁切长度的片料需求，送料动作与切割动作通过机械结构实现时序配合，送料到位后切割组件才会启动下切动作，避免送料与切割动作干涉。切割组件布置在送料路径的末端，采用圆盘式切割刀作为执行元件，刀盘通过独立的支撑座固定在机架侧方，刀盘的驱动电机布置在支撑座后侧，通过传动结构带动刀盘高速旋转，切割时刀盘沿预设的导向轨迹做进给运动，旋转的刀刃接触片材后完成裁切，相比直刃裁切，圆盘刀的切割阻力更小，切口更整齐，且刀刃磨损更均匀，能延长刀具的维护周期。设备侧方布置的驱动电机分别对应送料动作与刀盘旋转动作，各运动部件的连接位置均设置了对应的安装定位基准，建模时各零件的装配关系完全按照实际装配逻辑搭建，配合间隙、安装孔位都符合常规机械加工的公差要求，可直接作为同类小型切片设备的结构设计参考，也可用于设备改造时的结构干涉校验。从安装边界来看，设备整体外形紧凑，宽度方向不超过常规操作台的承载宽度，高度方向的操作位置符合人工站立作业的人机工程要求，出料端预留了接料空间，可搭配小型接料盒完成裁切后片料的收集，整体结构没有复杂的定制化异形零件，大部分结构件都可采用常规板材、标准型材加工制作，加工与装配难度较低，适合小型加工场景的设备搭建需求。
