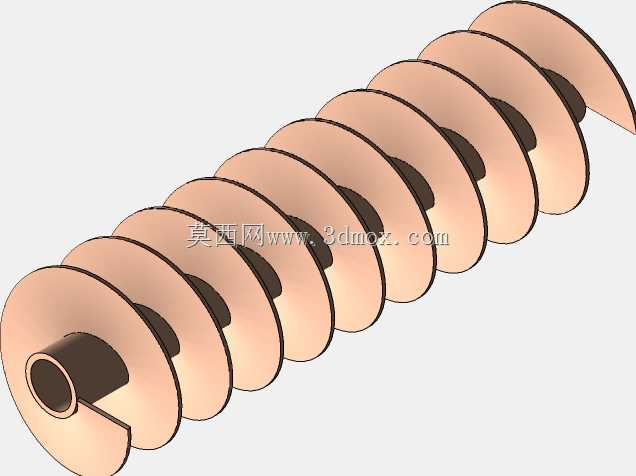

变径弯曲螺旋输送叶片结构设计

在散料输送、粉体加工、物料搅拌等工业场景里，这类弯曲螺旋结构是核心的物料推送构件，和常规等径圆柱螺旋不同，弯曲形态的螺旋线可以适配非直线的输送通道，比如在有转角的料槽、变径输送筒、弧形搅拌腔体内完成物料的连续推移，避免常规直螺旋在弯道处出现的物料卡滞、推送力断档问题。从结构设计逻辑来看，这类螺旋构件的核心参数匹配要贴合实际输送工况：螺旋叶片的螺距取值直接关联物料的推送效率，针对流动性较好的颗粒物料，螺距可适当放大提升输送速度，针对易粘结的粉体物料，螺距需收窄同时调整叶片升角，避免物料粘附在叶片表面堆积；中心轴的管径选择要兼顾结构刚性与输送通道的有效截面积，管径过大会挤占物料通行空间，过小则会在长距离输送时出现轴体挠曲变形，导致叶片刮蹭输送筒内壁。设计这类弯曲螺旋时，首先要确定螺旋的中心轨迹线，也就是弯曲的轴线走向，再基于空间几何关系推导每一圈叶片的轮廓点位，保证任意位置的叶片切线与中心轴线的夹角保持恒定，这个角度的一致性直接决定了物料推送过程中受力均匀，不会出现局部物料被挤压结块或者推送力不足打滑的情况。从安装边界来看，这类螺旋构件的端部需要匹配对应的轴承座安装位，输入端要预留和驱动轴连接的键槽或者法兰接口，弯曲段的曲率半径不能过小，否则叶片成型难度会大幅提升，同时运行时的阻力会急剧升高，增加驱动端的负载。实际应用中，这类弯曲螺旋常被用在餐厨垃圾处理设备的输送段、农业机械的谷物转运通道、化工粉体的弧形送料结构里，相比多段直螺旋拼接的弯道输送结构，一体化的弯曲螺旋没有拼接缝隙，不会出现物料在接缝处卡塞的问题，同时运行噪音更低，传动效率更高。叶片的厚度选择要根据输送物料的磨琢性调整，输送砂石、矿粉这类高磨损物料时，叶片需要选用耐磨钢材并做表面硬化处理，输送粮食、塑料粒子这类低磨损物料时，可适当降低叶片厚度控制整体重量。在建模过程中，需要重点校验弯曲段每一圈叶片的间隙，避免相邻叶片在弯曲内侧出现干涉，同时要保证叶片外缘和输送筒内壁的间隙均匀，间隙过大会残留物料造成霉变或者交叉污染，间隙过小则会因为加工安装误差出现刮壁问题，通常根据输送物料的粒径将间隙控制在3-10mm区间。
