适配液压马达的斜齿轮传动箱体结构

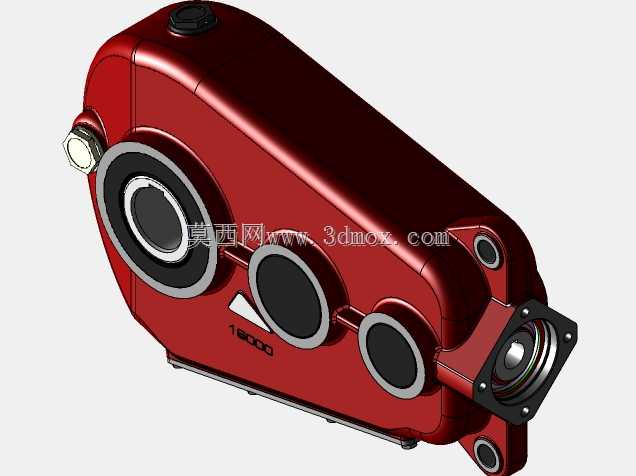

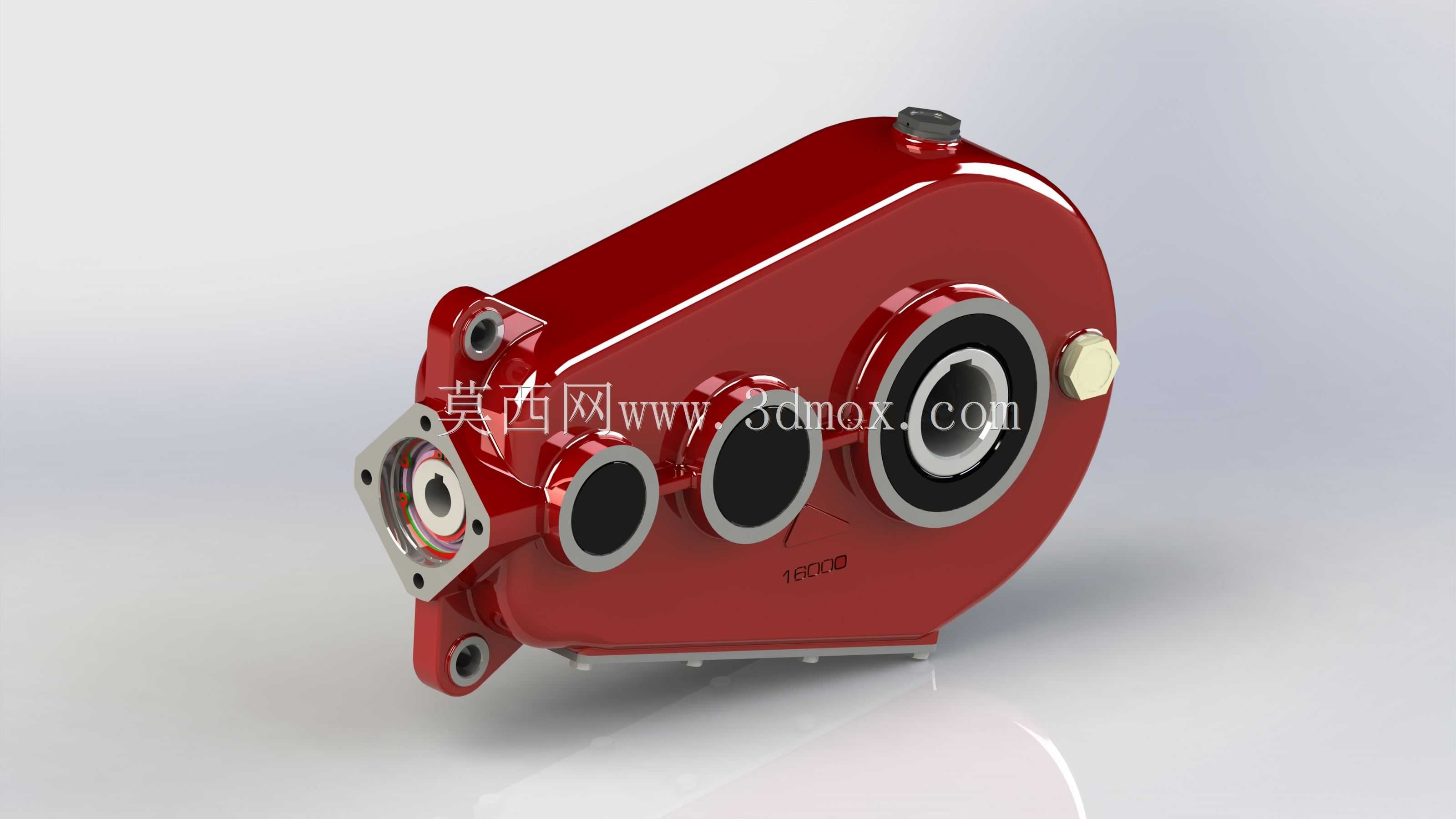

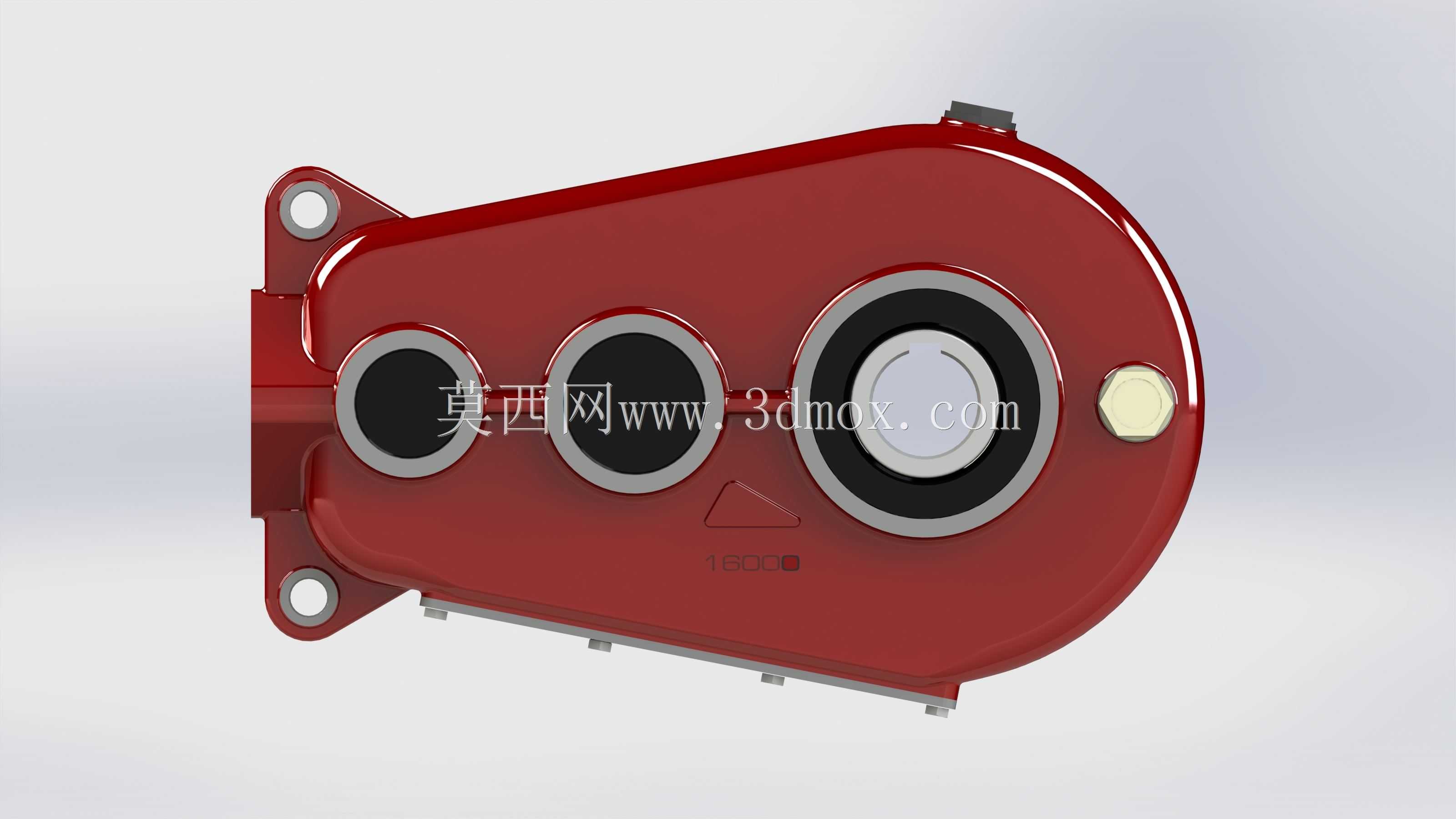

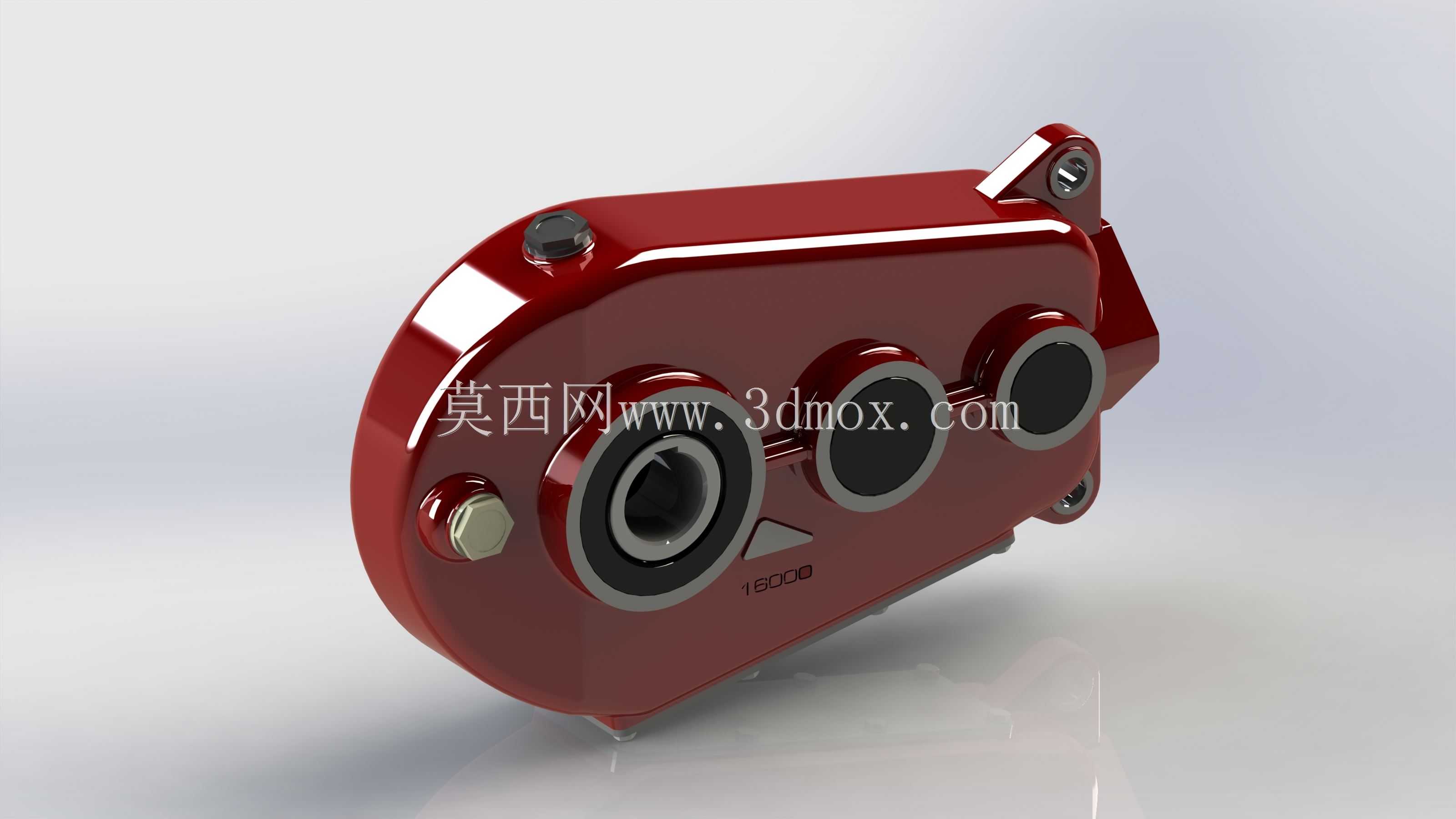

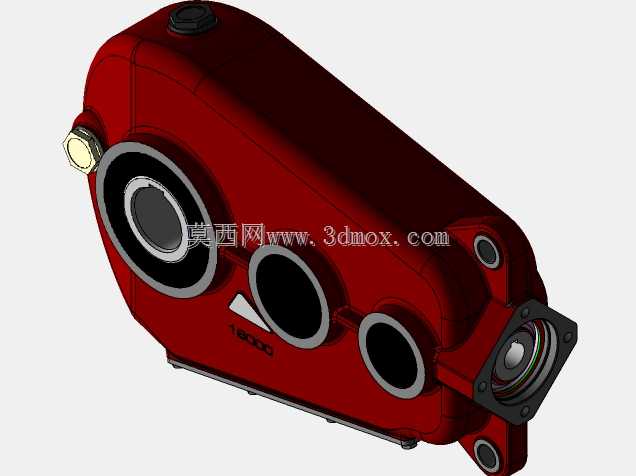

在液压驱动的工程作业场景中，这类斜齿轮传动箱体常配套OMS系列标准液压马达使用，常见于小型工程机械、农业作业机具、特种运输设备的动力传输环节，核心作用是将液压马达输出的高转速低扭矩动力，通过斜齿轮组的啮合传动转换为低转速大扭矩输出，匹配作业端的负载需求。从结构设计来看，箱体采用一体化铸造成型的红色壳体，壳体外侧设置多组轴端安装孔位，分别对应输入轴、中间传动轴、输出轴的装配位置，输入轴端采用法兰式安装接口，可直接与标准液压马达的输出端对接，无需额外设计转接法兰，减少装配环节的累计误差。壳体上预留的注油口、油位观察螺塞、放油螺塞位置，均按照日常维护的操作便利性排布，注油口设置在壳体顶部最高位置，可避免注油时润滑油溢出，放油螺塞设置在壳体底部最低处，能保证换油时箱体内的旧润滑油完全排空，减少残留油液对新润滑油的污染。设计过程中，齿轮组的中心距参数经过反复校核，既保证斜齿轮啮合的重合度满足重载传动的强度要求，又控制箱体的整体外形尺寸，避免体积过大挤占设备的安装空间。箱体的安装固定点分布在壳体的侧边与底部，安装孔的位置公差严格控制，可适配不同机架的安装基准，输出轴端采用大直径轴承支撑，能承受作业过程中产生的径向与轴向复合载荷，避免轴系变形导致齿轮偏磨。在实际选型应用中，需要注意箱体的输入轴连接尺寸与所选液压马达的输出轴参数匹配，输出轴的连接法兰尺寸要与作业端的负载接口对应，同时要根据设备的作业环境温度，选择对应粘度等级的齿轮润滑油，保证低温环境下齿轮啮合面的润滑充分，高温环境下润滑油不会过度变稀导致油膜破裂。壳体外侧的散热筋结构在设计时兼顾了刚性提升与散热需求，既可以增强箱体的整体抗变形能力，又能增大壳体与空气的接触面积，带走齿轮啮合过程中产生的热量，避免长时间重载作业时箱体内温度过高，导致密封件老化失效。轴端的密封结构采用组合式密封设计，可有效防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、泥水进入箱体内部，延长齿轮与轴承的使用寿命，适合户外露天作业的设备使用。
