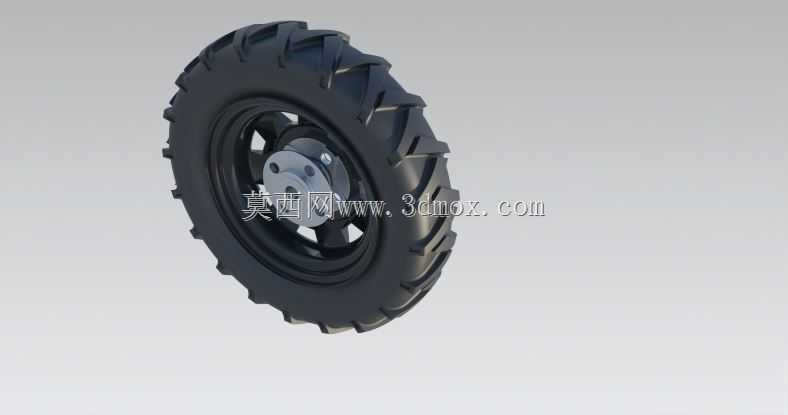

农用机械人字花纹驱动轮总成结构

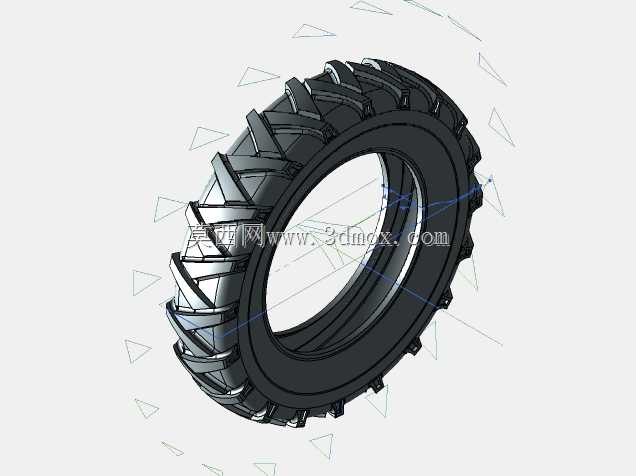

这套轮对总成主要适配中马力段农用作业机械的驱动轮位，在翻耕、播种、田间转运等作业场景中承担整机承载与动力传递的核心作用，区别于公路运输用轮胎，其胎面采用大角度人字花纹设计，花纹块高度、块间间隙都针对松软泥泞的农田工况做了适配，作业时花纹块能嵌入土层获得足够抓地力，避免湿滑地块出现打滑丢转的问题，同时胎侧做了加厚处理，可抵御田间秸秆、碎石的穿刺剐蹭，降低非作业损耗。设计阶段首先确定了轮组的承载边界，结合配套机型的满载轴荷分布，匹配了对应层级的橡胶胎体参数，轮辋采用对开式夹紧结构，和轮胎胎圈的配合面做了滚压成型的密封止口，无需额外密封件即可保证充气状态下的贴合紧密度，避免田间作业时出现慢撒气问题。轮毂部分采用多螺栓连接结构，安装孔位的节圆直径、螺栓孔径完全匹配对应机型的驱动半轴法兰尺寸，安装端面预留了足够的加工平面度，锁紧后可保证轮组回转时的同轴度，减少高速转运时的径向跳动。轮毂和轮辋之间通过辐板焊接连接，辐板上开设的减重孔在保证整体结构强度的前提下降低了轮组自重，减少行走系统的非簧载质量，提升作业时的行驶平顺性。从安装边界来看，轮组的总宽度、回转半径都经过校核，装配到对应机型后，转向时轮胎和轮罩、车架纵梁之间预留了足够的安全间隙，满载状态下轮胎变形后也不会和周边结构件发生干涉。胎面花纹的排布角度经过优化，作业时既能保证抓附性能，也能在硬化路面行驶时减少花纹块的异常磨损，兼顾田间作业通过性和短距离公路转运的耐用性。轮组的充气嘴位置做了内嵌式设计，避免田间作业时被杂草、泥土剐蹭造成损坏，日常维护时可直接通过外露的充气嘴调整胎压，针对不同作业地块的硬度调整胎压参数，硬地作业时适当提高胎压降低滚动阻力，软地作业时降低胎压增大接地面积，进一步减少对土壤的压实程度，适配不同农艺环节的作业需求。
