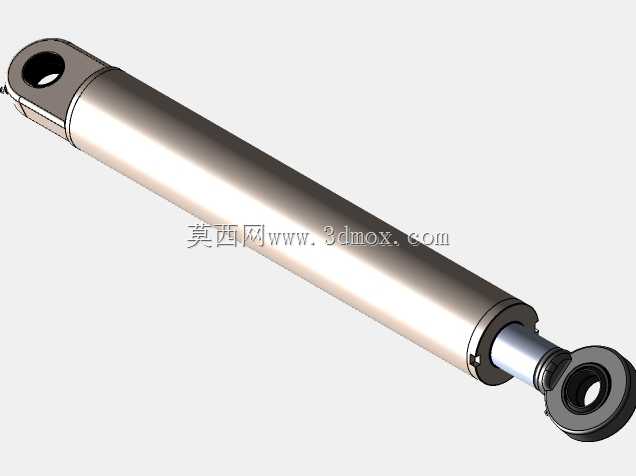

双耳环铰接式工程用液压油缸结构

这款双耳环结构的液压执行部件，是液压传动系统里负责将液压能转换为直线往复机械能的核心元件，日常在工程机械、环卫设备、农用机具、工业自动化生产线的工装夹具、物流举升设备上都有大量应用，比如挖掘机的动臂驱动、自卸车的货箱举升、剪叉式升降机的升降驱动、环卫压缩车的推板动作，都依赖这类元件输出稳定的直线推拉力。从结构设计来看，两端采用带向心关节轴承的耳环铰接形式，这种安装结构的优势在于可以补偿安装过程中出现的小角度同轴度误差，避免设备运行过程中因为机架形变、安装偏差导致活塞杆承受径向偏载，大幅降低杆体密封件的偏磨风险，延长元件的整体使用寿命。缸筒部分采用高精度冷拔无缝钢管加工，内孔经过珩磨处理达到合适的表面粗糙度与尺寸精度，保证活塞在缸筒内往复运动时的密封性能，减少内泄带来的压力损失；活塞杆表面做了镀硬铬处理，硬度与耐磨性能适配户外多尘、存在轻度腐蚀的作业场景，外露的杆面不容易被泥沙刮伤，也能抵御常见工况下的锈蚀问题。设计时需要重点关注安装距的边界尺寸，也就是油缸完全缩回时两个耳环铰接孔的中心距，这个尺寸直接决定了设备的最小安装空间，而活塞杆的伸出行程则对应执行端的最大位移量，选型时需要预留5-10mm的行程余量，避免活塞运行到行程端点时出现刚性撞击。活塞部位的密封采用组合式密封结构，搭配导向环避免活塞与缸筒内壁直接金属摩擦，端盖处的防尘圈可以阻挡外界的泥沙、粉尘进入缸筒内部，保护内部密封件与液压油清洁度。在实际设备匹配过程中，需要结合系统工作压力核算缸筒内径与活塞杆直径，保证输出推力、拉力满足负载要求，同时要核算活塞杆的压杆稳定性，尤其是长行程、垂直安装的工况下，要避免杆体受压出现失稳弯曲的问题。两端铰接孔的尺寸需要匹配设备安装位的销轴直径，保证配合间隙在合理范围，既不能过紧导致装配困难，也不能间隙过大造成运行过程中的冲击异响。这类液压元件不需要额外的减速传动机构，传动响应速度快，过载保护可以通过系统溢流阀直接实现，相比丝杠、齿轮齿条等直线传动结构，同等输出力下的结构体积更小，布置起来更灵活，在重载直线驱动场景下的适配性极强。建模过程中对密封槽、卡簧槽、油口螺纹这些细节结构都做了还原，能直接用于设备的装配干涉检查、运动仿真验证，也可以作为非标液压元件设计的参考基础，帮助结构工程师快速完成整机的液压执行端布局设计，减少重复建模的工作量。
