自动化蛋培养箱多层承载托盘架结构

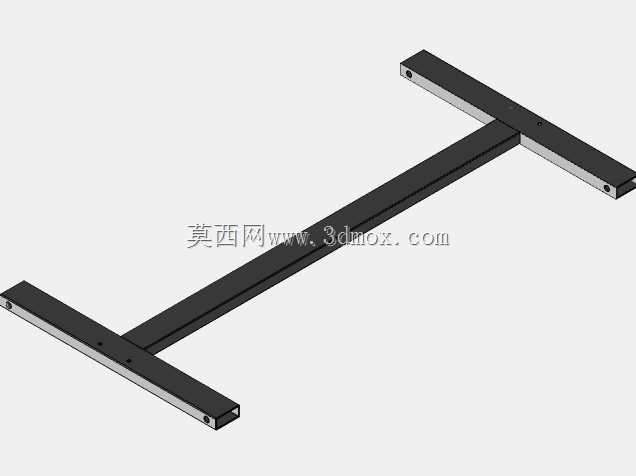

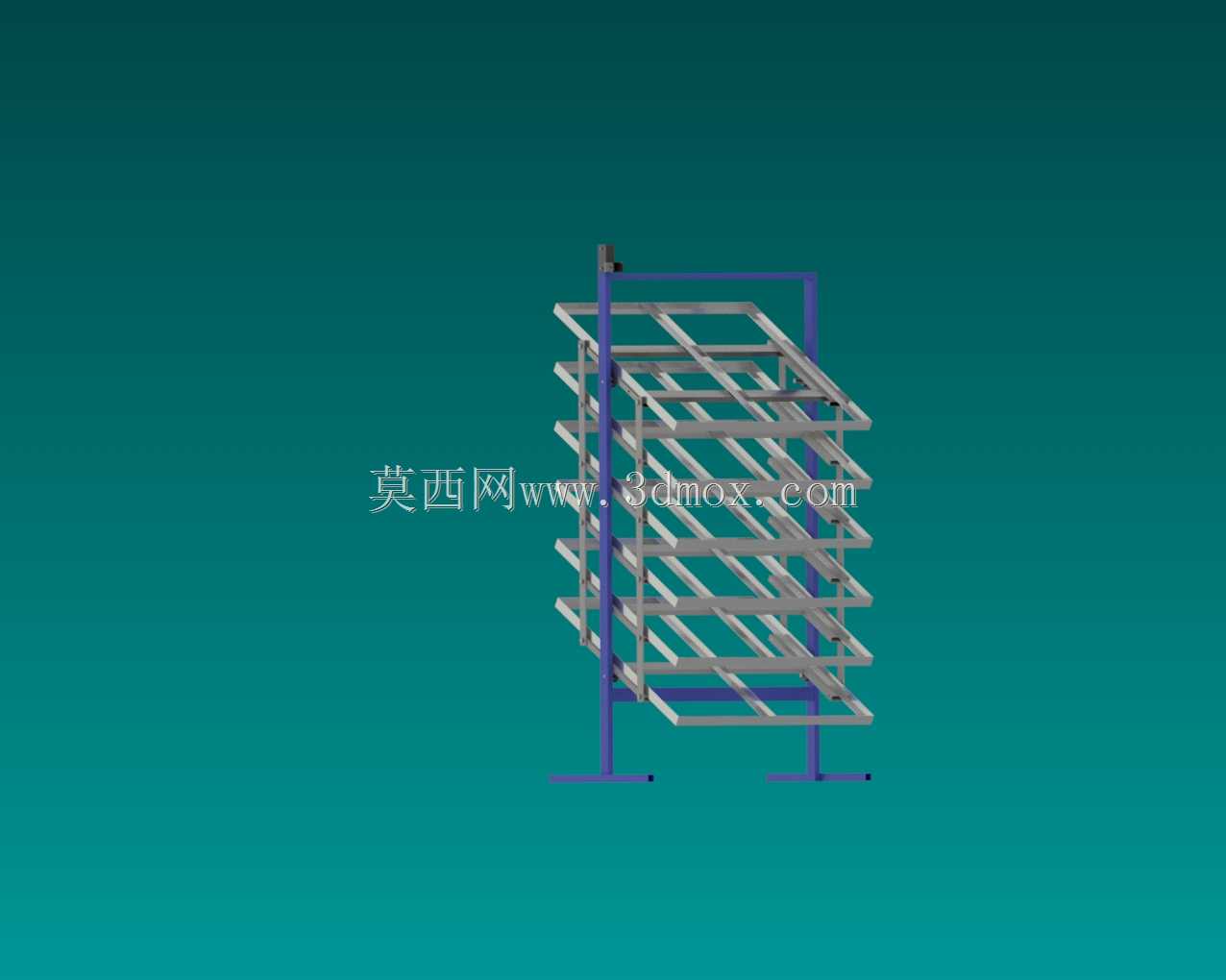

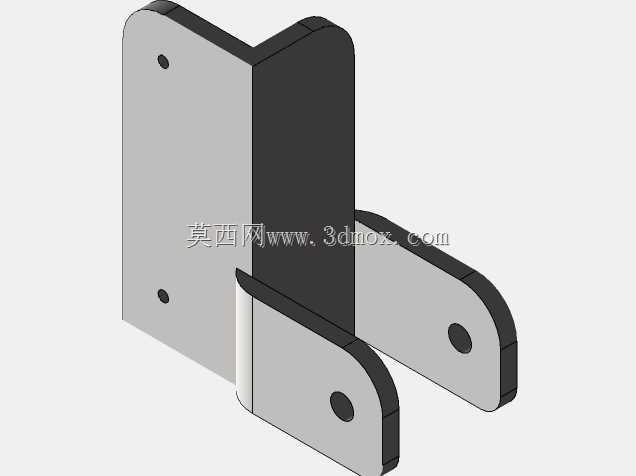

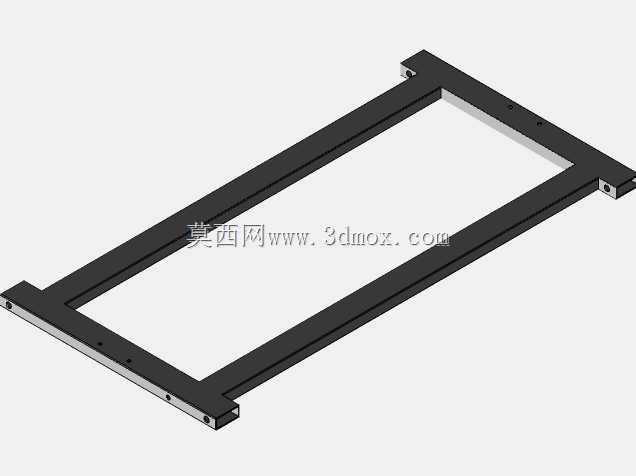

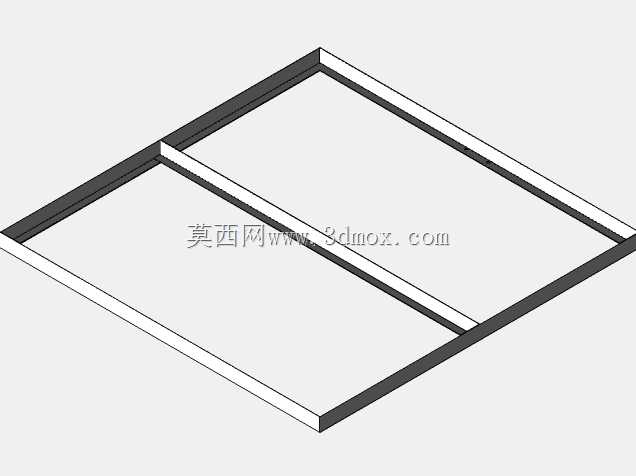

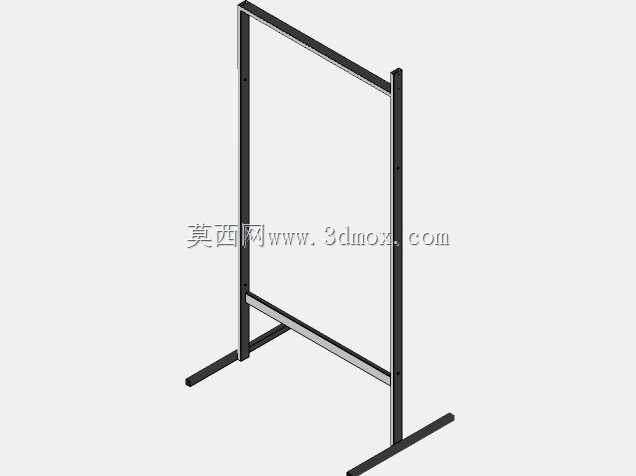

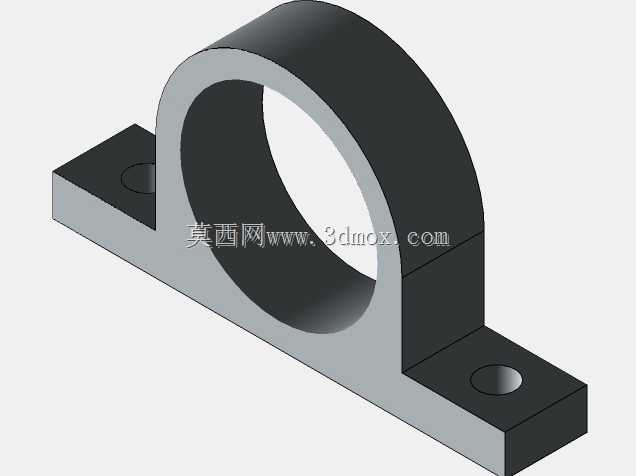

这套托盘结构主要配套规模化禽蛋孵化、生物实验蛋培养场景使用，核心作用是为种蛋、实验蛋提供稳定的分层承载空间，同时配合线性致动器完成层架的有序位移动作，适配自动化培养流程里的蛋位调整、通风换气、观察取样等操作需求。不同于普通固定式置物架，该结构采用双侧立式支撑立柱搭配多层水平托盘框架的布局，每层托盘框架都预留了标准蛋盘的安装卡位，不需要额外加装固定件就能直接适配市面通用规格的种蛋盘、实验蛋托，安装时只需要将立柱底部的固定脚与培养箱内部的安装基面通过螺栓锁附即可，整体安装边界贴合常规1000型自动蛋培养箱的内部腔体尺寸，不会与箱体内的温湿度传感器、风道组件、翻蛋驱动机构产生运动干涉。设计阶段优先考虑了承载均匀性，每层托盘的框架都采用矩形截面型材焊接成型，横梁排布间距经过反复校核，既保证放置满盘蛋品时框架不会出现下挠变形，又尽可能减少结构自重，降低线性致动器的负载压力。支撑立柱上设计有等距分布的层架连接位，可根据实际培养的蛋品规格、蛋盘高度灵活调整层间距，不需要重新加工安装孔位就能适配鸡胚、鸭胚、鹅胚以及各类实验用禽蛋的培养空间需求。线性致动器的连接端设置在层架侧部的居中位置，驱动时动力可以均匀传递到整组层架，避免单侧受力导致的卡滞、晃动问题，运动过程中每层托盘都能保持水平状态，不会出现蛋品滑落、移位的情况。整体结构没有多余的装饰性构件，所有型材连接处都做了圆弧过渡处理，既方便日常清洁消毒，也不会在培养箱密闭高湿环境下积留污物滋生杂菌，框架表面的处理工艺适配培养箱内的温湿度循环工况，长期使用不会出现锈蚀、掉屑污染培养环境的问题。层架的运动行程经过精准限定，完全匹配培养箱内部的操作空间，位移到上下极限位置时都有对应的机械限位结构配合，不会出现超程碰撞箱体组件的情况，日常维护时只需要定期检查连接位的紧固件松紧，不需要复杂的拆解保养，适配规模化孵化场、生物实验室等场景的长时间连续运行需求。
