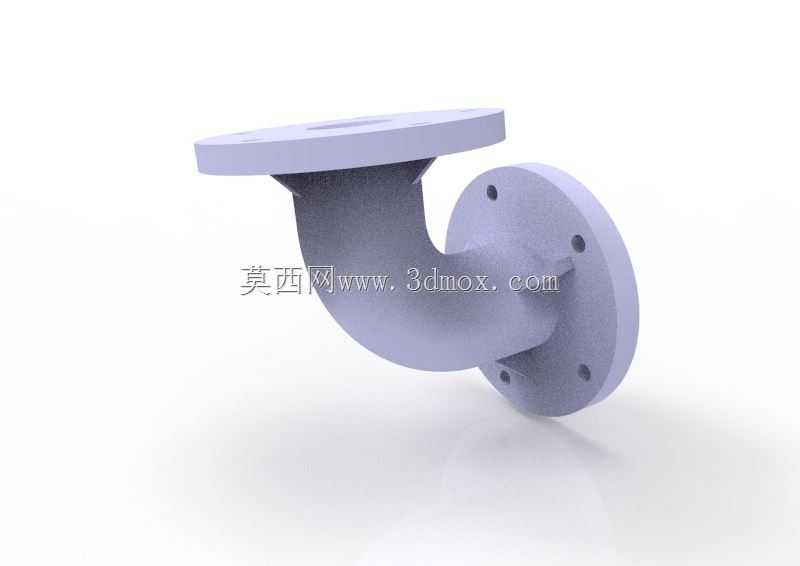

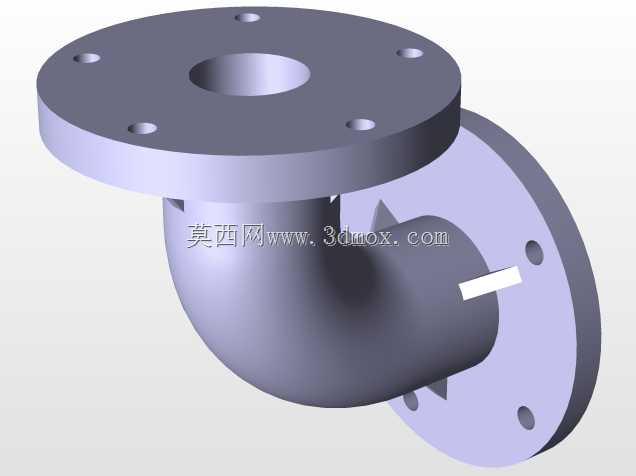

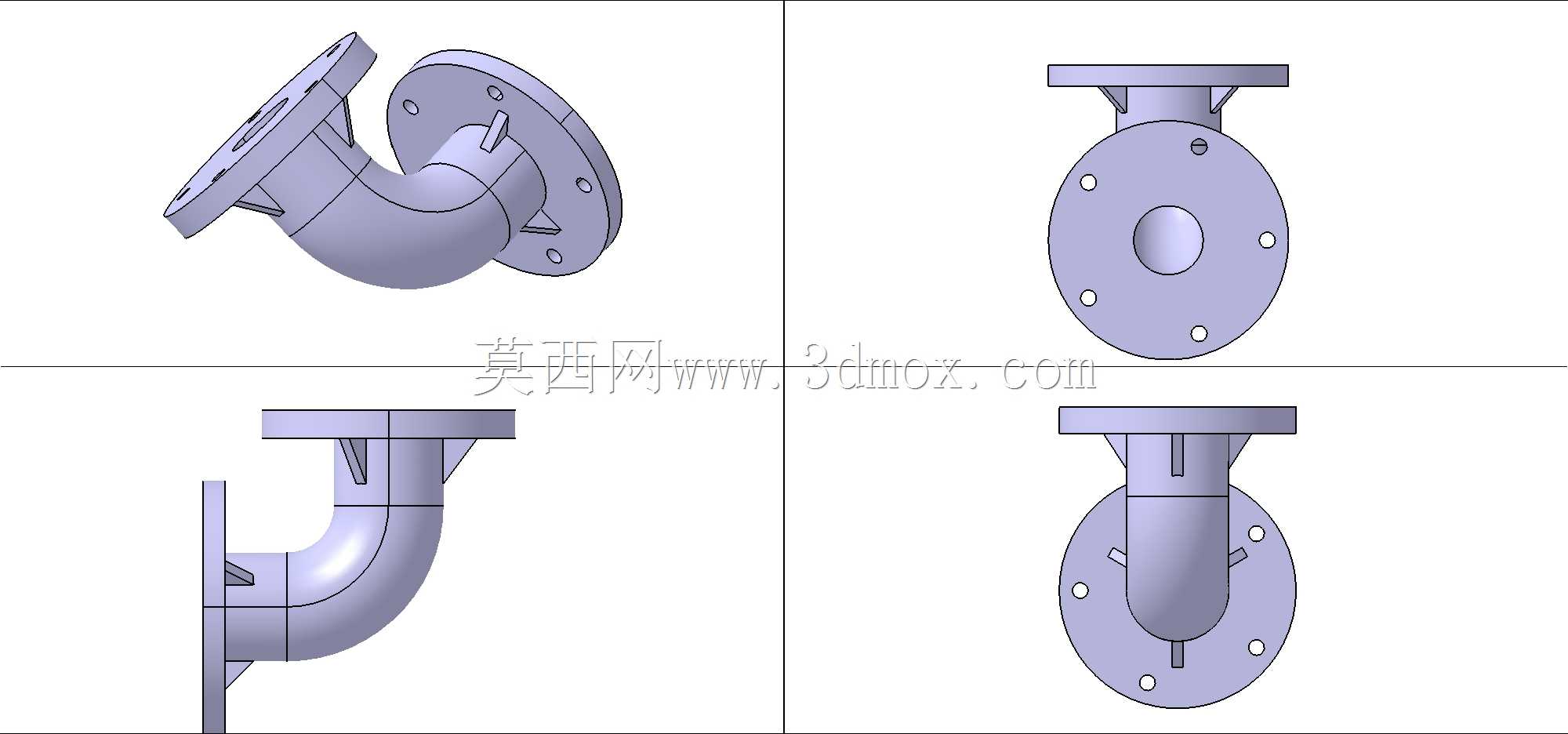

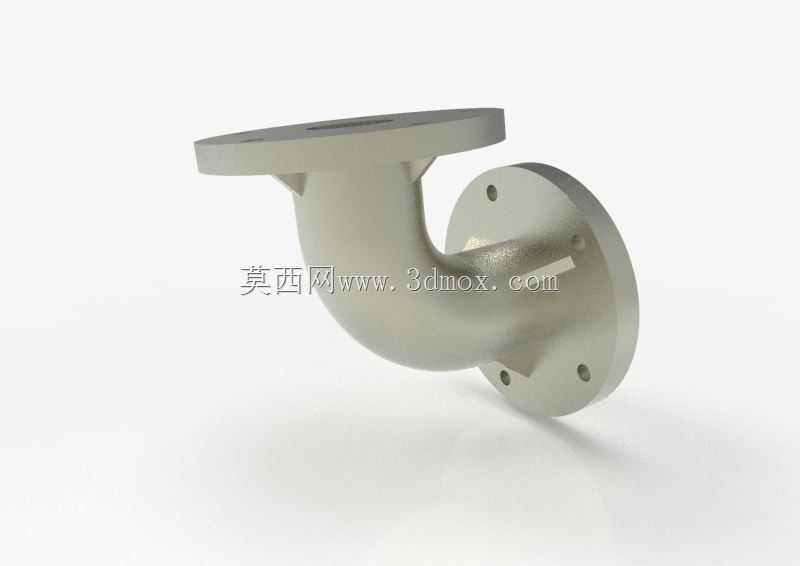

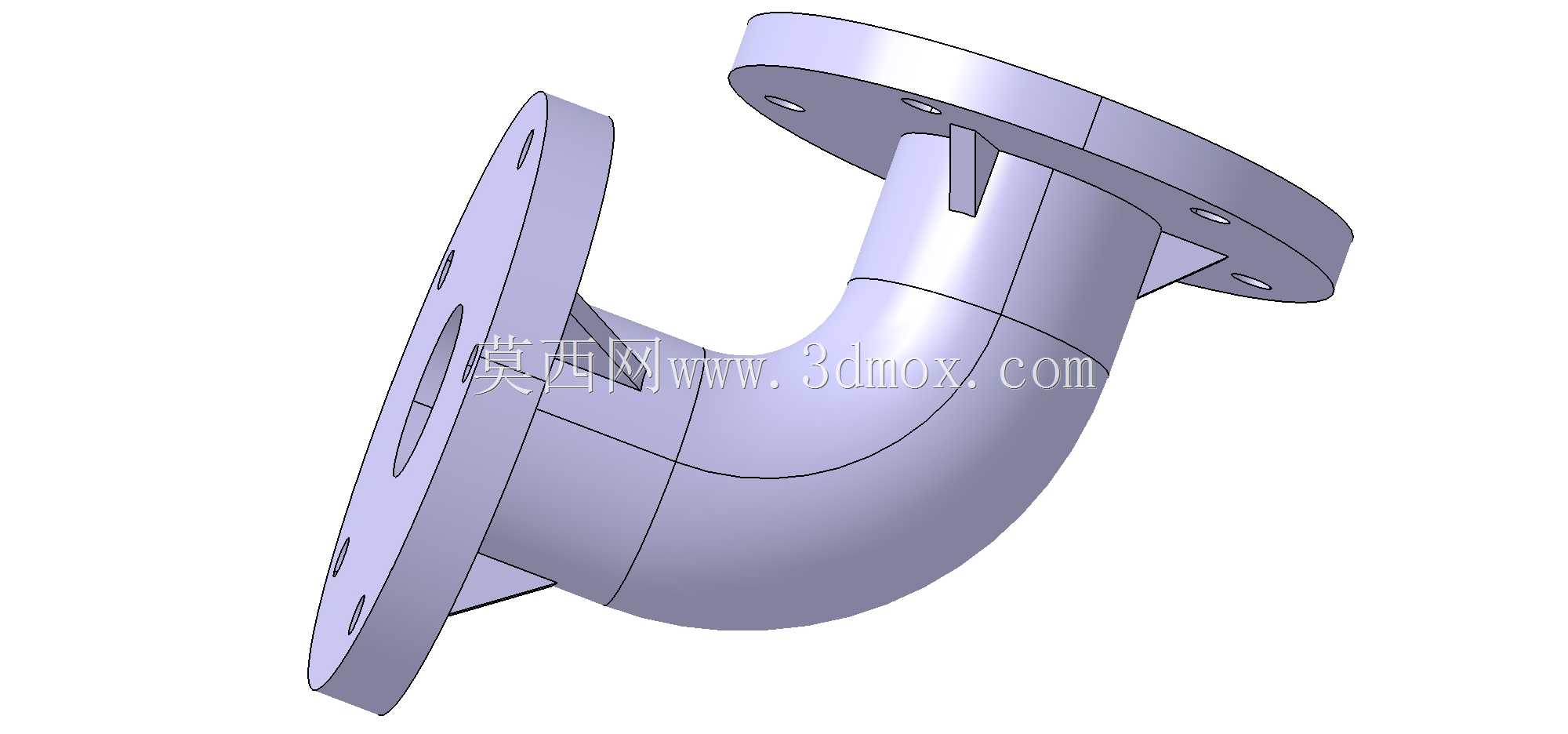

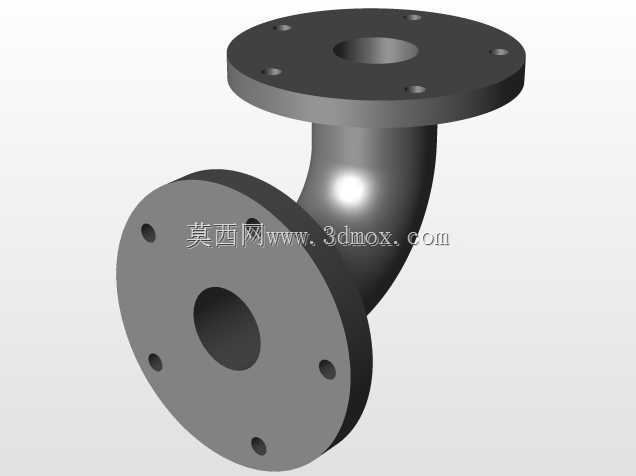

带双法兰连接结构的肘形弯管构件

在化工流体输送、市政给排水、暖通空调循环、工业设备液压管路等场景中，管路走向需要做90度转向时，这类带双法兰的肘形弯管是十分常用的连接构件。不同于普通焊接弯管需要现场施焊、后期拆装维护难度大的问题，法兰连接的形式可以在不破坏相邻管路结构的前提下，快速完成构件的更换与管路检修，尤其适合需要定期清理管路内部、或者经常需要调整管路布局的生产场景。从结构设计来看，该弯管采用一体成型的流线型弯曲流道，内壁做了顺滑过渡处理，没有直角弯折带来的流阻突变，能够有效降低流体在转向位置的压力损失，减少输送过程中的能耗，同时也能避免直角位置长期受流体冲刷出现的局部磨损，延长构件的整体使用寿命。两端的法兰盘采用标准圆形法兰结构，盘面上均匀分布螺栓安装孔，安装时只需将两端法兰与对应管路的法兰盘对齐，加装密封垫片后穿入螺栓紧固即可完成装配，不需要复杂的现场加工工序，对安装人员的技能要求更低，装配效率更高。设计过程中，弯曲段的曲率半径经过合理匹配，既不会因为曲率过小导致流阻陡增，也不会因为曲率过大占用过多的安装空间，能够适配多数紧凑布局的管路安装场景。法兰盘的厚度、螺栓孔的中心距都匹配通用的管路法兰标准，不需要单独定制配对法兰，现场选型时只需匹配对应管路的公称通径与压力等级即可直接选用。弯管本体与两端法兰的连接位置做了加强筋过渡处理，能够承受管路内部的流体压力冲击，避免长期承压后在连接位置出现开裂、渗漏的问题。在实际安装时，需要注意两端法兰的密封面要保持平整，紧固螺栓时要按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效；同时该构件的安装位置要预留足够的螺栓操作空间，方便后期拆装维护。这类弯管构件既可以用于常温清水、压缩空气等常规介质的输送，也可以适配一定温度压力下的化工介质输送，在各类工业管路系统中都有广泛的应用空间。
