圆草捆抱夹属具结构设计

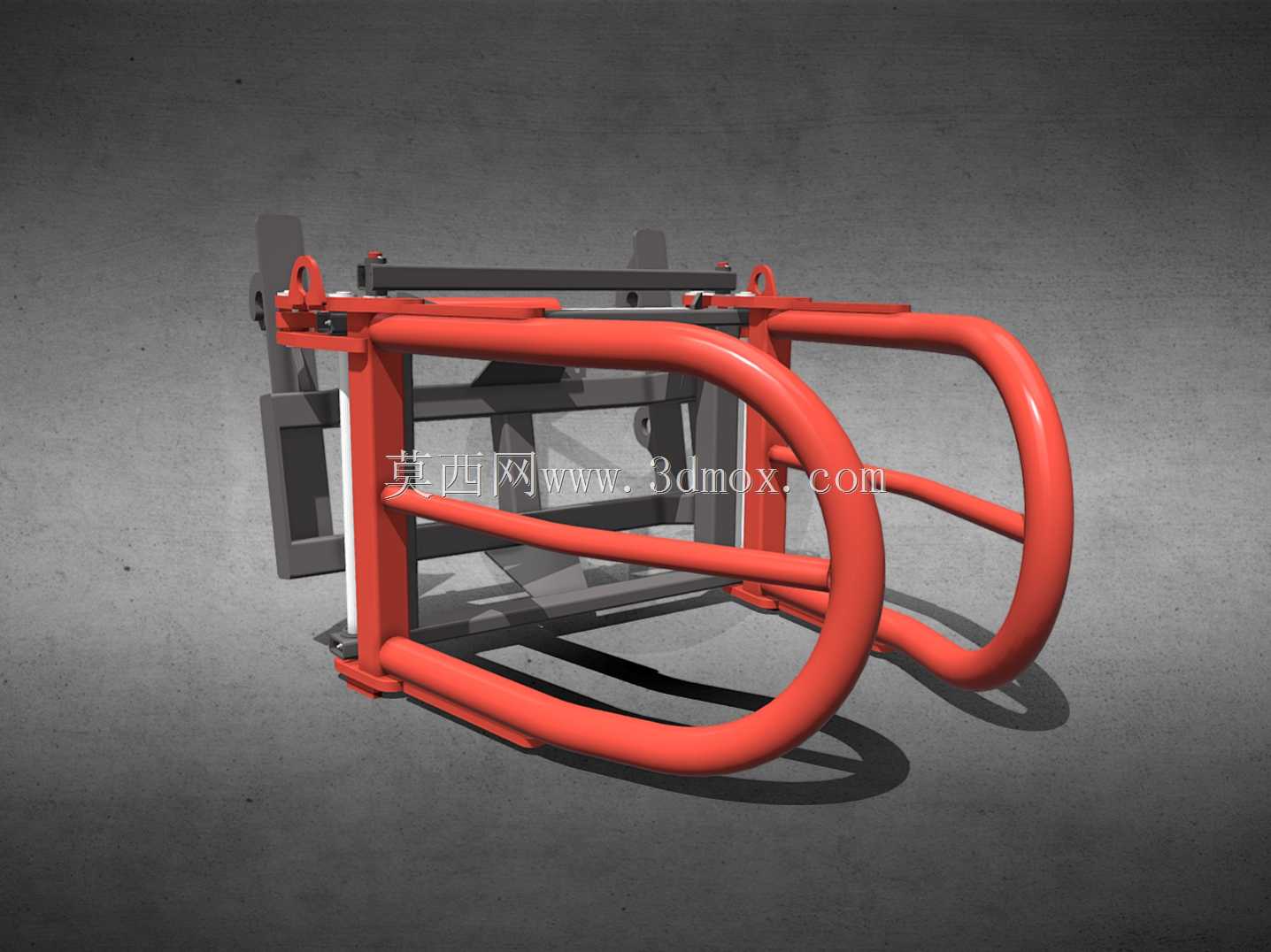

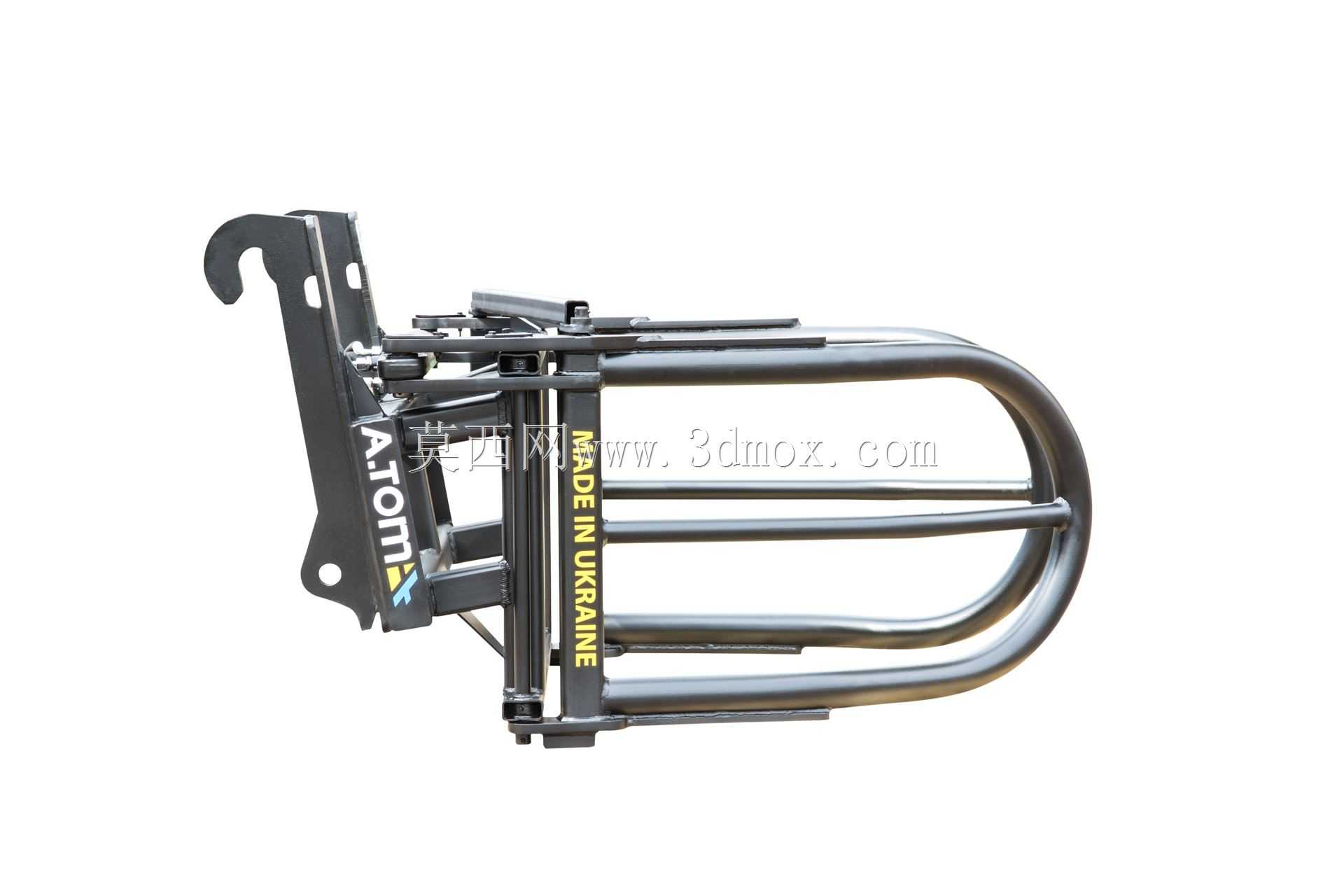

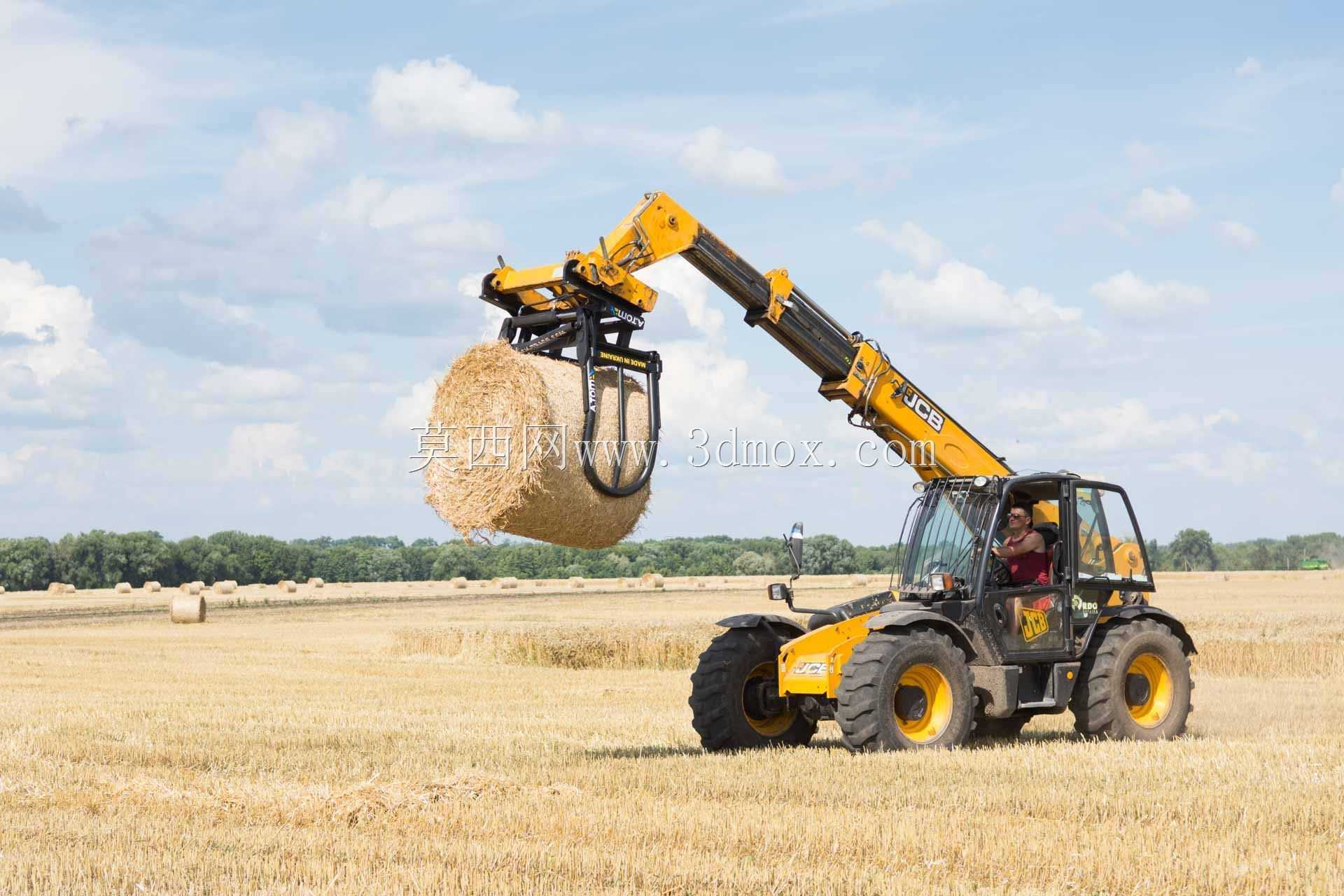

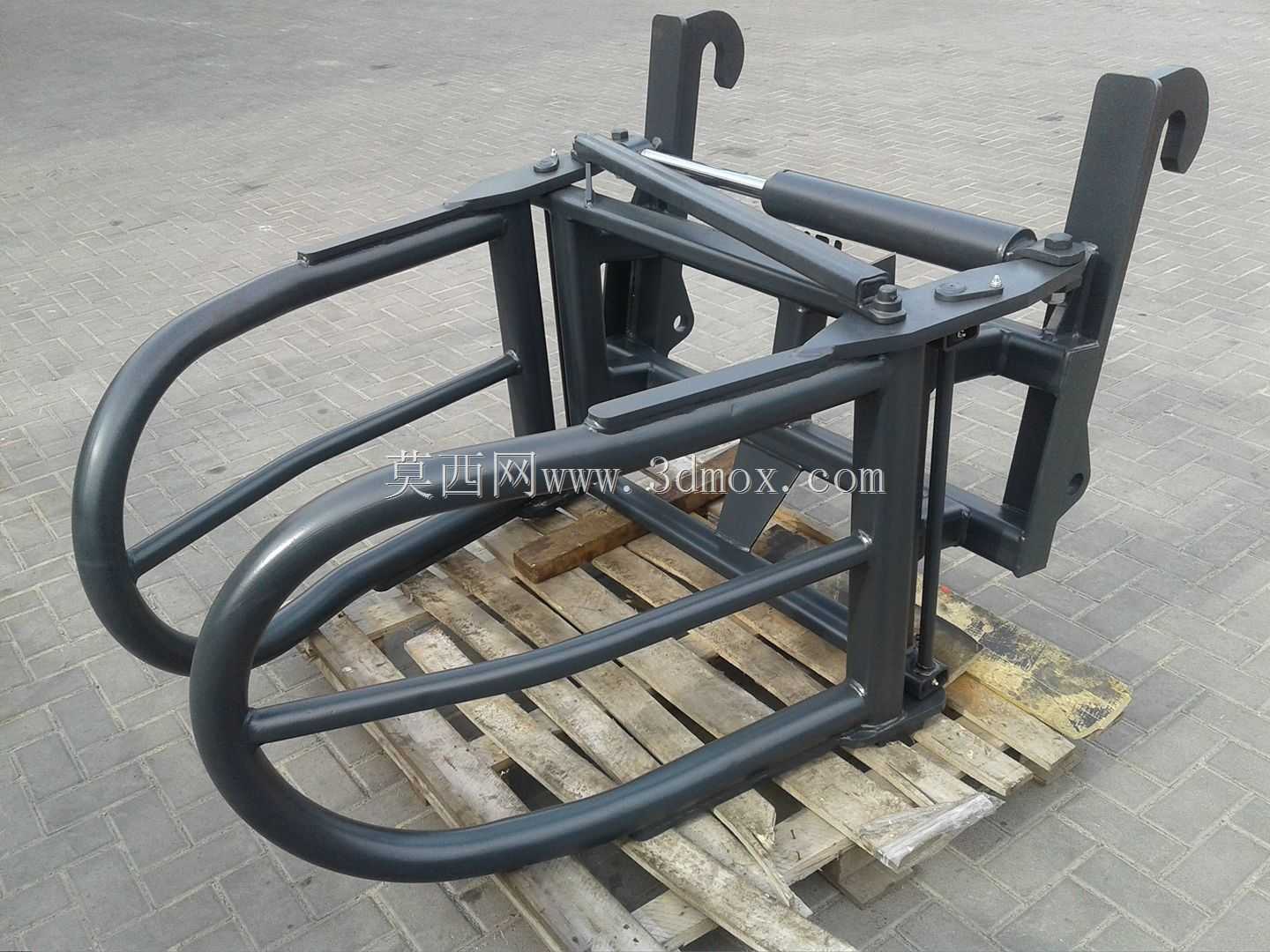

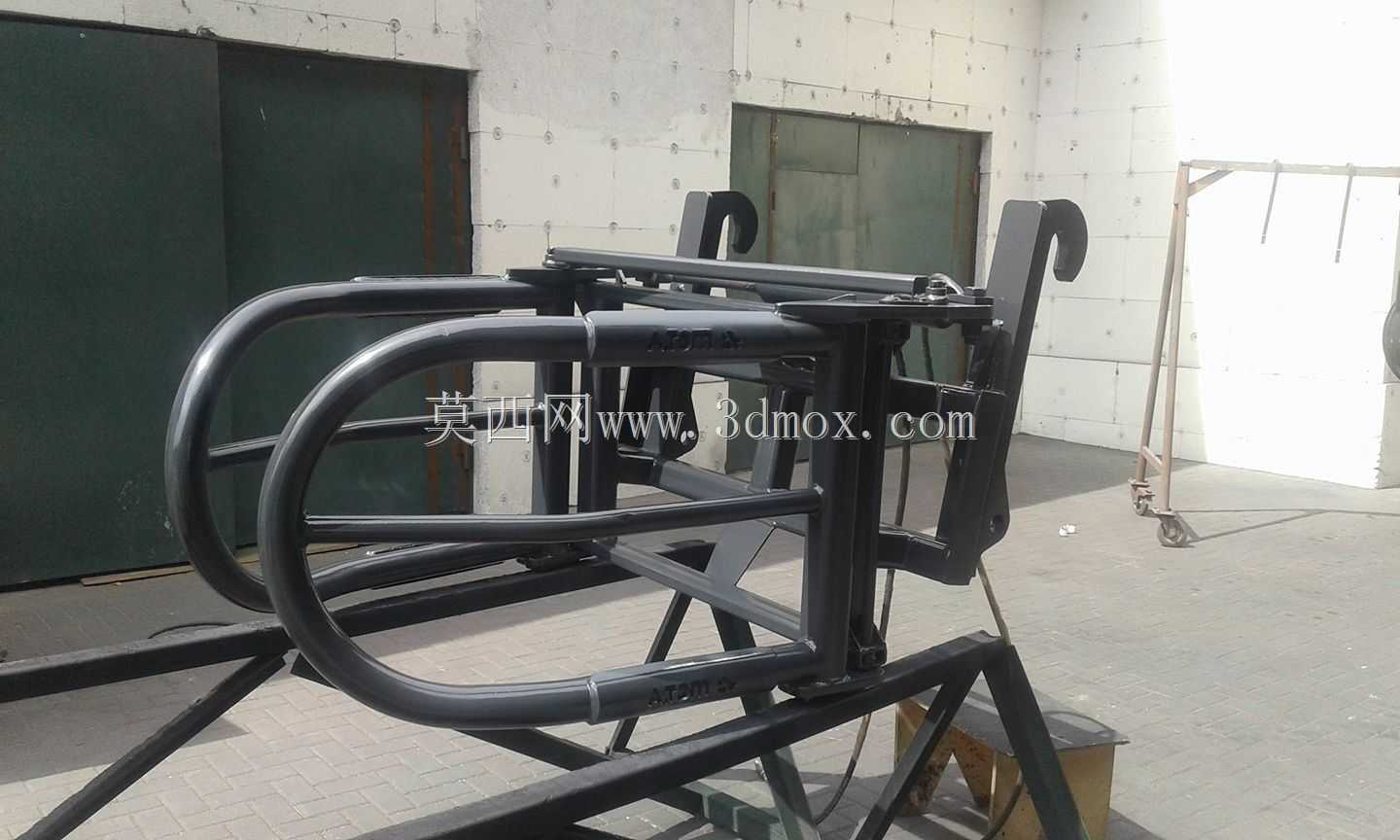

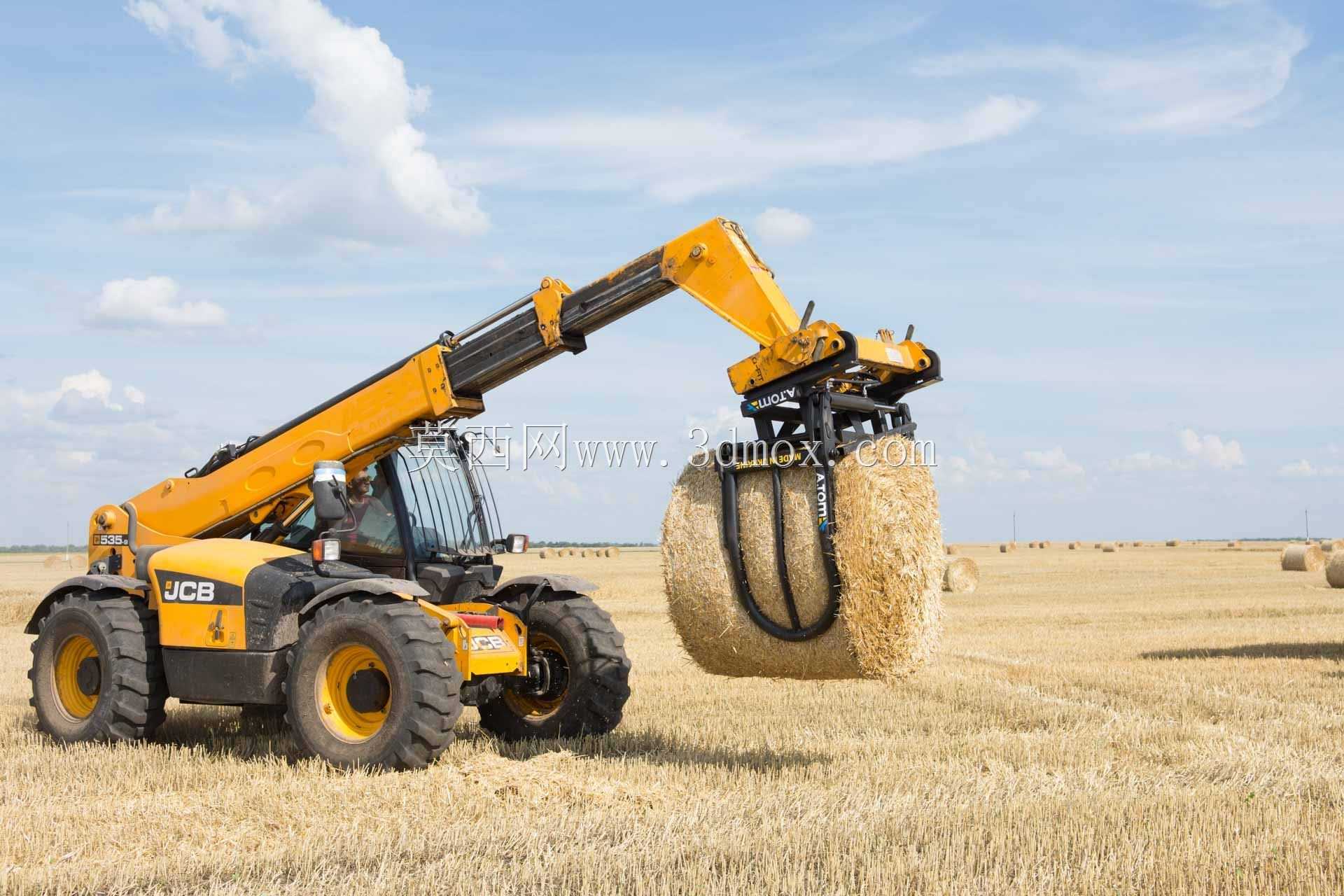

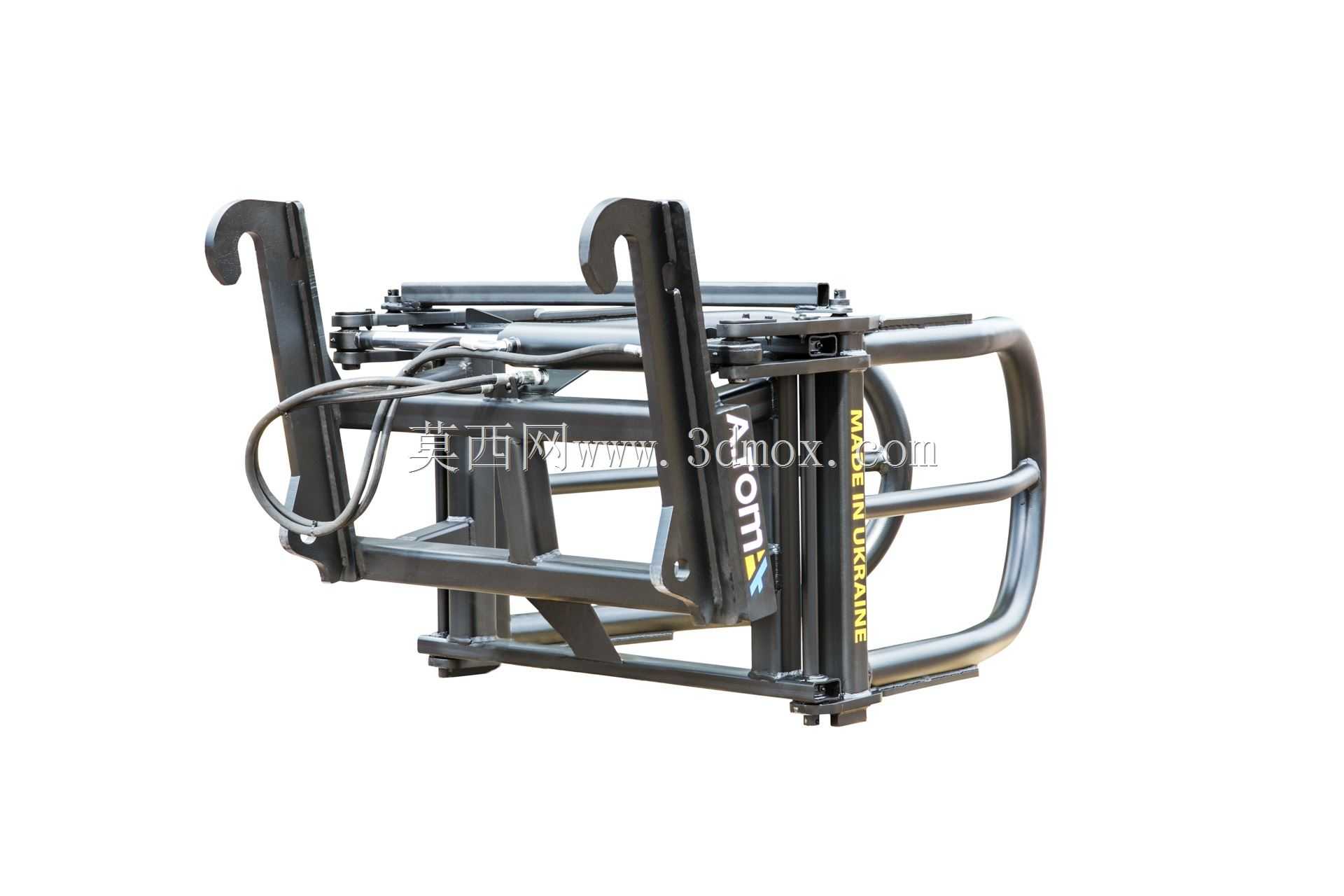

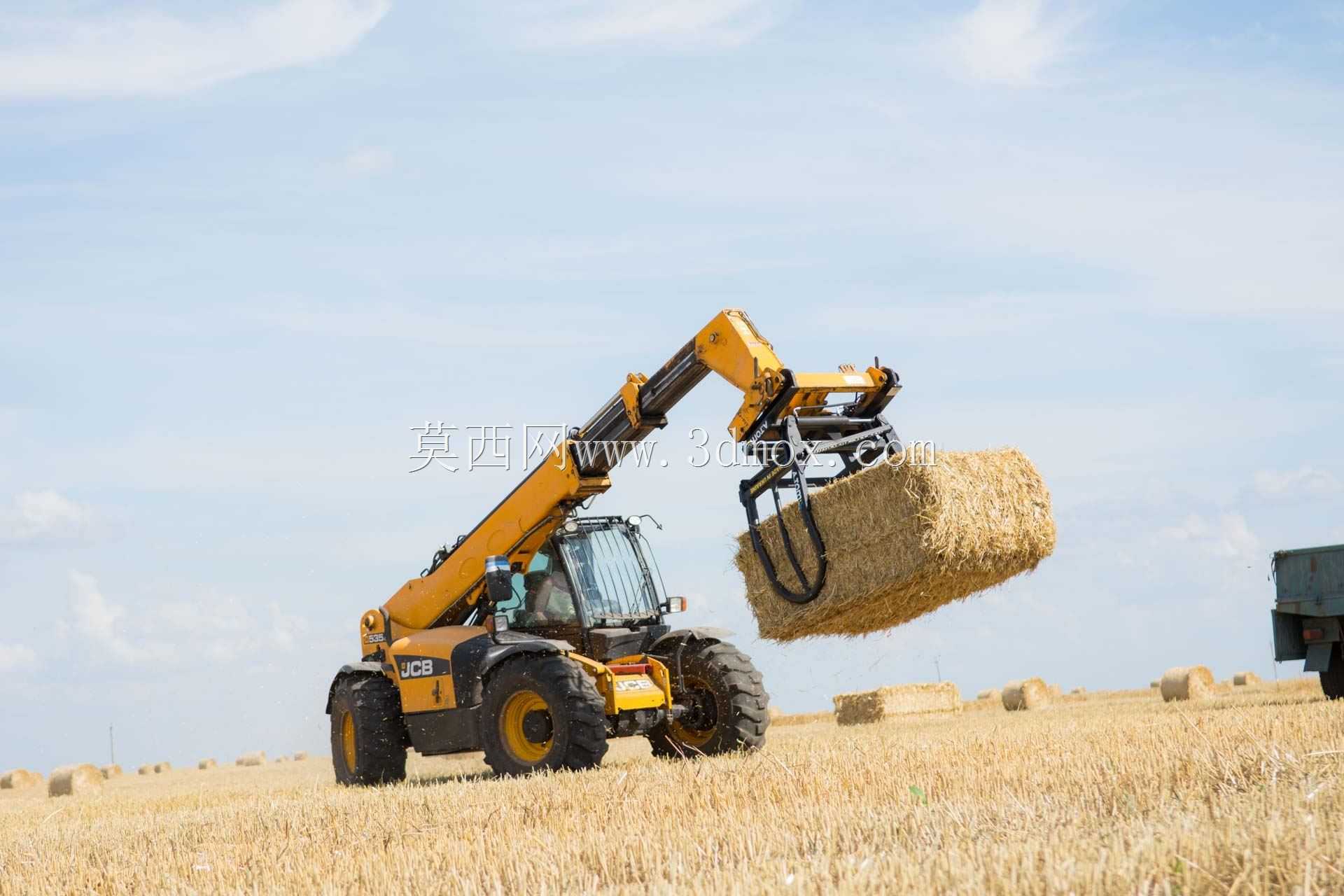

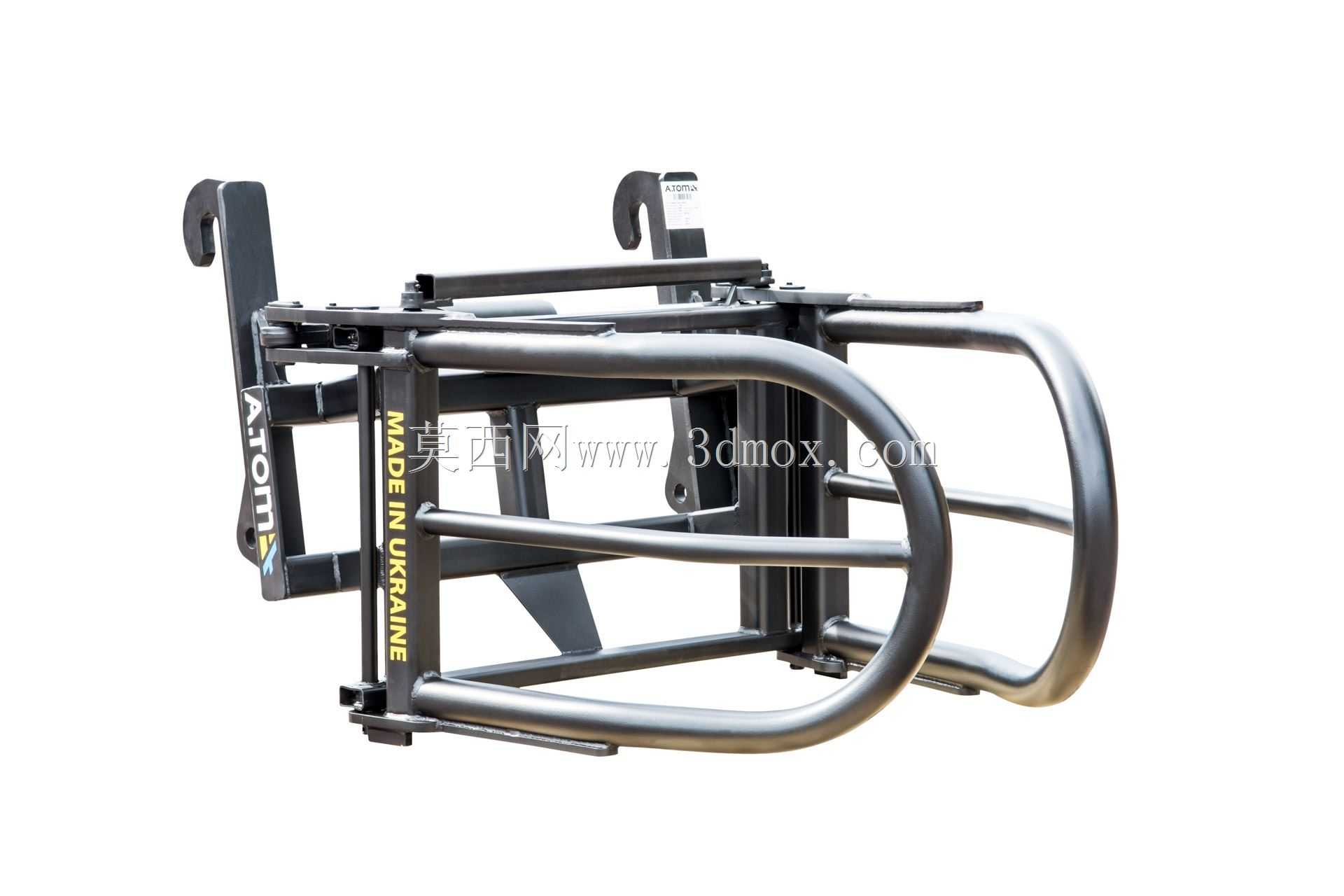

这款抱夹属具主要适配滑移装载机、小型农用叉车的前端快换接口，核心应用场景集中在规模化牧草种植场、秸秆收储站点、畜牧养殖园区的圆草捆转运堆垛作业，也可适配造纸厂圆纸卷、化纤厂圆筒料的短距离装卸工况，解决圆柱类卷状物料人工搬运效率低、易滚落破损的痛点。从结构设计逻辑来看，整体采用框架式承力布局，后部的安装背板直接对接主机快换架，所有承力焊缝均采用连续角焊缝设计，背板上预留的销轴孔位严格匹配主流主机的安装尺寸，安装时无需额外改制连接结构，挂接后锁止销轴即可完成装配，整体安装边界控制在适配1.5-3吨级小型装载主机的尺寸区间，不会超出主机轮距范围，避免作业时出现刮碰障碍物的问题。前部的弧形抱臂采用大曲率弯管成型，弯管内侧设置多道横向加强撑杆，抱合时弧形面可完全贴合圆草捆的柱面轮廓，接触面积大不会扎破草捆外包的缠绕膜，抱臂开合行程覆盖直径600mm到1200mm的常规圆草捆尺寸，单臂承力可满足800kg级物料的夹持需求，作业时不会出现臂体变形、物料滑脱的问题。抱臂上部设置的吊环结构可在属具拆装时作为吊装点，方便车间内转运、检修时的起吊作业，无需额外焊接吊点破坏主体结构。设计过程中重点考量了农牧场作业的复杂工况，主体管材选用厚壁无缝钢管弯制，所有铰接位置均加装耐磨衬套，长期在多尘、秸秆碎屑多的环境下作业也不会出现铰接点卡滞、磨损过快的问题，日常维护仅需定期在衬套注油点加注润滑脂即可。抱夹开合动作可通过主机的第三路液压输出驱动，也可根据需求加装机械锁止结构适配无液压输出的简易主机，作业时驾驶员在驾驶室内即可完成抱合、举升、卸料的全流程操作，单捆物料的转运堆垛耗时较人工辅助搬运缩短70%以上，堆垛高度可适配主机最大举升高度，充分利用仓储空间。结构设计时特意将重心控制在靠近主机安装面的位置，减少作业时的前倾力矩，降低主机的载荷负担，避免长期重载作业对主机前臂造成额外损伤，外露的结构棱边均做了倒钝处理，防止作业时刮扯草捆缠绕膜或者剐蹭操作人员。
