JCB3CX挖掘机用裂土器斗齿结构设计

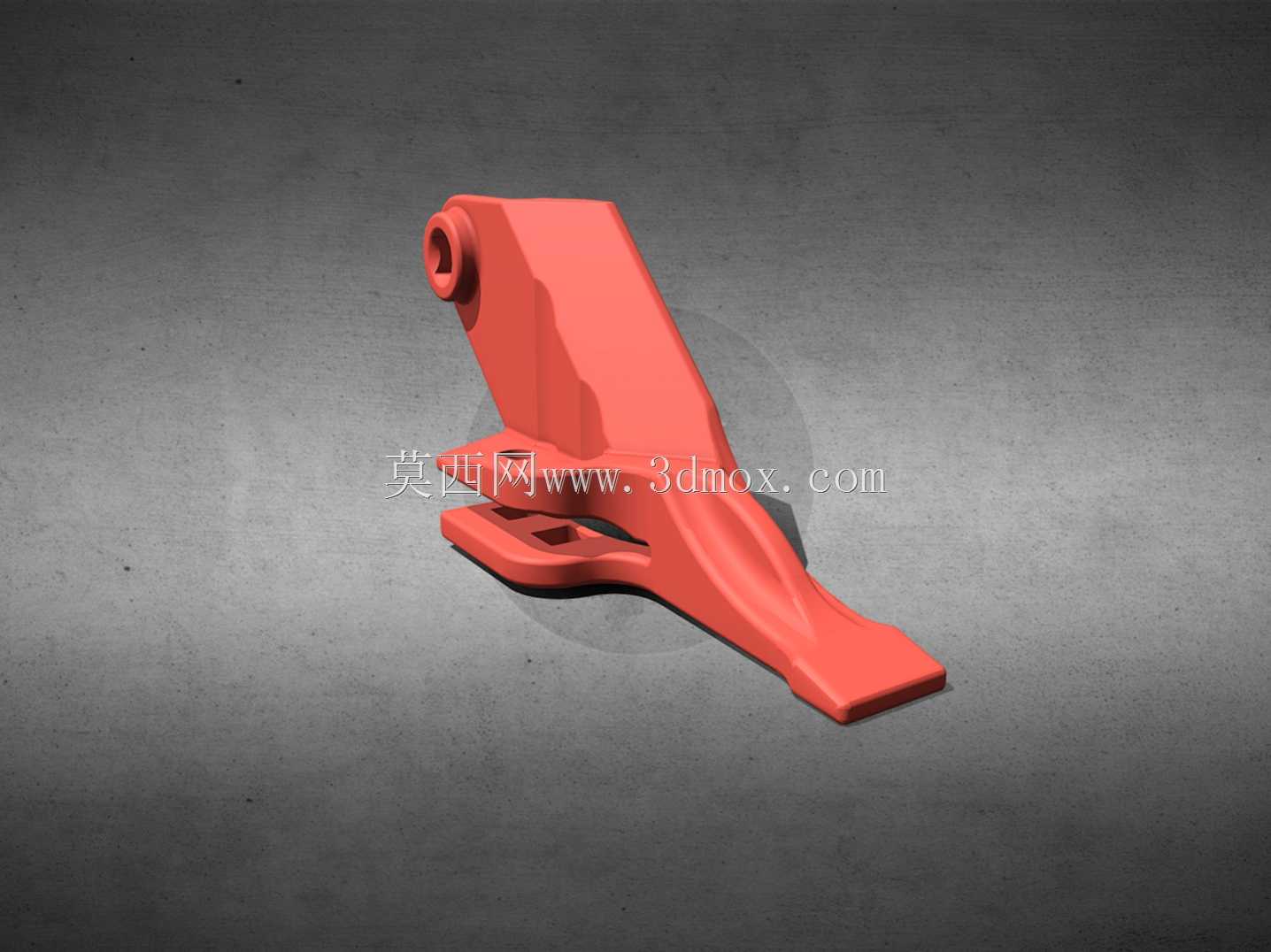

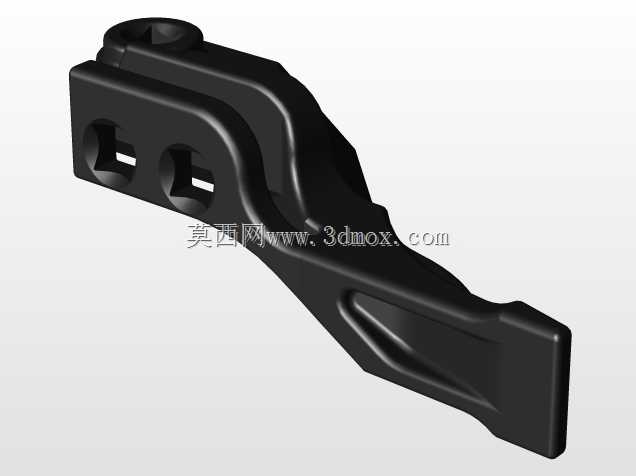

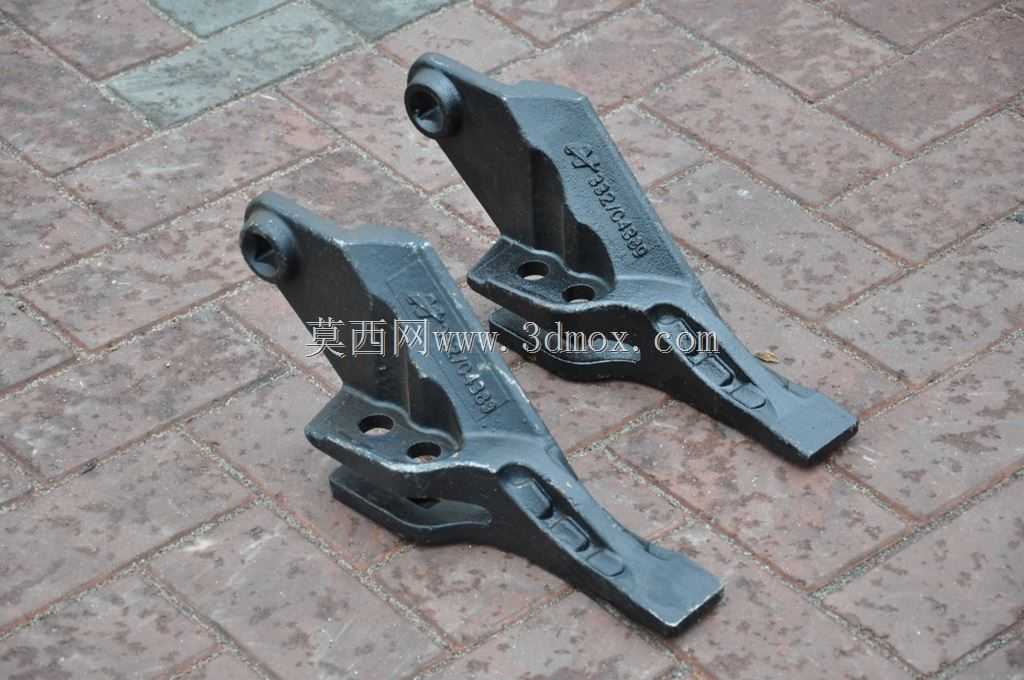

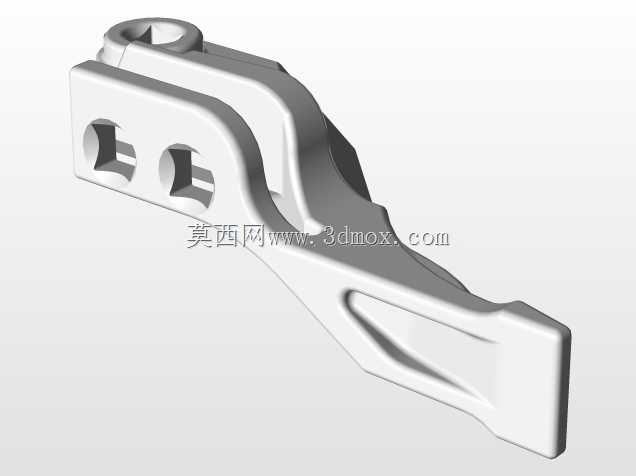

在土方施工、矿山剥离、硬土破碎作业场景里，裂土器作为挖掘机前端属具的核心作业部件，其斗齿的结构强度、安装适配性直接决定了整机作业效率与属具损耗周期。这款适配JCB 3CX系列挖掘装载机的裂土器斗齿，在设计阶段优先考虑了高频冲击载荷下的结构可靠性，整体采用变截面流线型外形，作业端逐步收窄形成楔形切入角，能够在接触硬质土层、风化岩表层时有效降低切入阻力，避免齿尖部位因应力集中出现崩裂。齿身中部设置的加强筋沿载荷传递方向布置，从齿根安装位一直延伸至齿尖三分之二位置，可将作业时受到的垂直冲击载荷、水平拖拽载荷均匀分散到整个齿身截面，减少局部应力峰值。安装端的销孔位置经过同轴度校验，与原厂斗齿座的配合间隙控制在合理范围，既保证安装后无旷量，避免作业过程中出现异常晃动加剧销座磨损，也能在更换斗齿时顺利完成拆装，无需额外修磨配合面。从安装边界来看，齿根的卡槽尺寸完全匹配JCB 3CX系列裂土器的齿座轮廓，安装后齿面与齿座贴合面的接触面积超过85%，能保证载荷传递过程中不会出现局部压溃。日常作业中，这类斗齿主要用于疏松密实土层、破碎表层冻土、剥离风化岩层，相比普通挖斗斗齿，其更长的齿身长度可以获得更深的切入深度，楔形齿尖在插入作业面后，随着斗杆的撬动动作可顺着齿身的流线型曲面将土层或岩层撬开，大幅降低作业时的液压系统负载。设计过程中还考虑了磨损后的可维护性，齿尖部位预留了耐磨堆焊层的加工余量，当齿尖磨损到一定程度时，可通过堆焊耐磨合金恢复作业尺寸，延长斗齿的整体使用寿命。齿身的侧面采用平直设计，在拖拽作业时可以减少侧面的摩擦阻力，同时避免侧面卡入石块缝隙时出现别断齿身的情况。销孔内部设计有定位卡槽，安装时固定销卡入卡槽后可防止作业过程中销子轴向窜动脱落，减少作业中的故障停机概率。整体结构没有多余的冗余设计，所有曲面过渡都采用大圆角处理，避免热处理过程中出现应力集中导致的开裂问题，完全适配中小型挖掘装载机的裂土作业工况，在市政施工、场地平整、小型矿山作业等场景都能稳定发挥作用。
