便携式手动穴播移栽作业农具结构设计

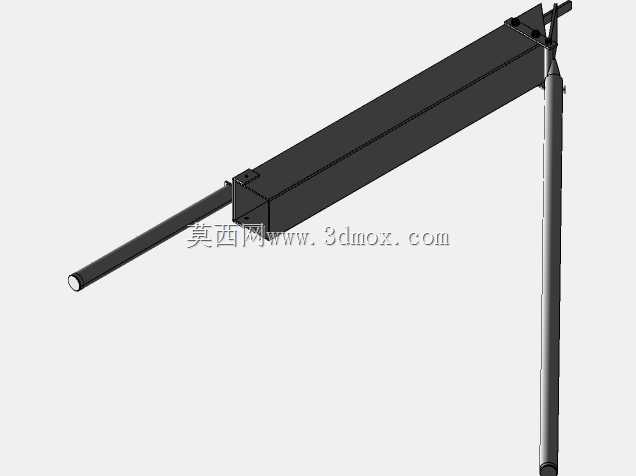

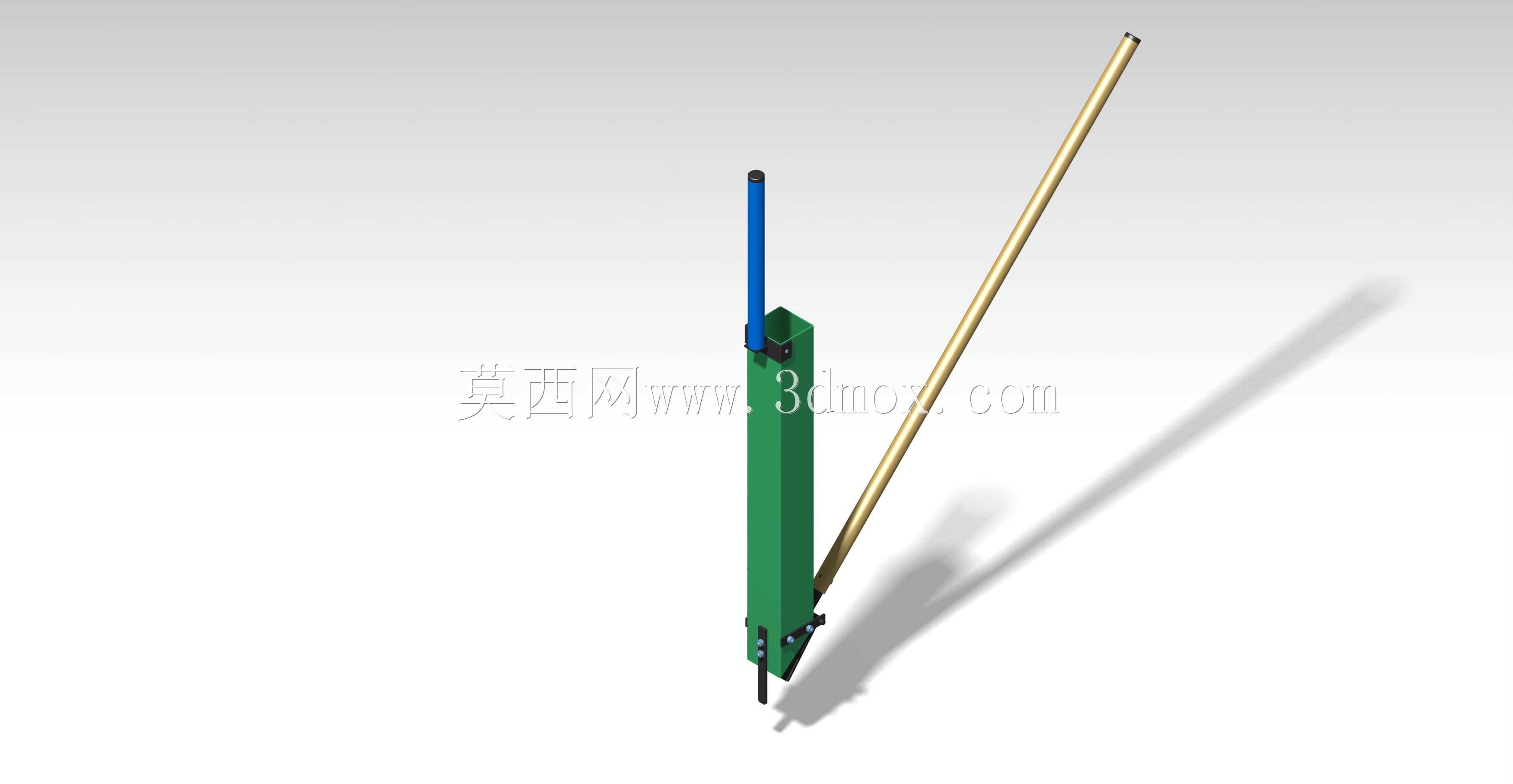

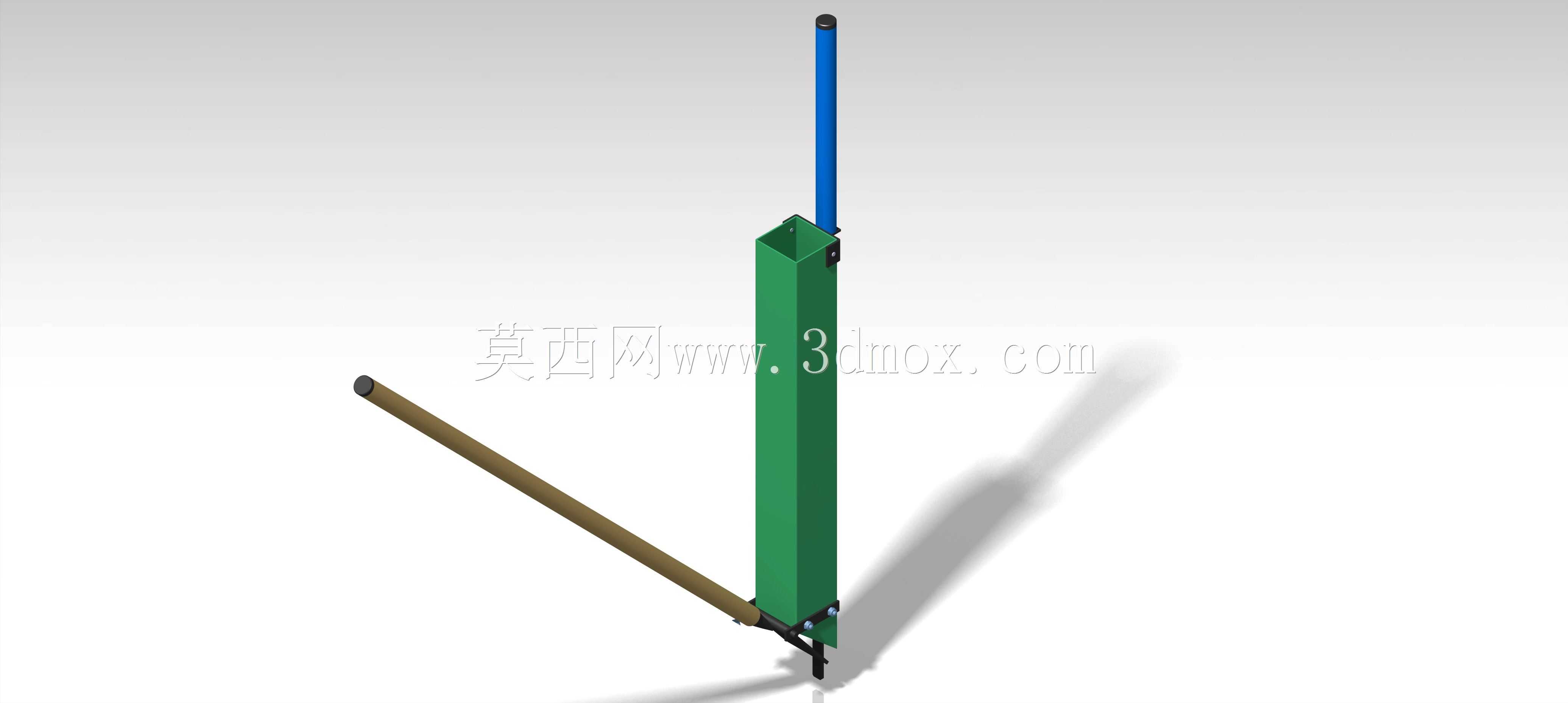

这款手动作业的种植器具，主要面向丘陵零散地块、大棚边角区域、山地梯田等大中型播种机械无法驶入的作业场景，解决小面积种植、补苗作业时人工开穴播种效率低、株距深度不一致的问题，也可用于蔬菜幼苗的带土移栽定植作业，适配玉米、大豆、各类叶菜幼苗等多种常见农作物的种植需求，单人即可操作，无需额外动力源，适合散户种植、田间补苗、庭院种菜等多种使用场景。从结构设计来看，整体采用长操作杆搭配竖直导种套筒的布局，操作杆与竖直套筒呈固定夹角，作业时操作者无需大幅弯腰，手握操作杆即可将下端的开穴端头压入土壤，通过套筒内部的联动结构，在开穴到位后自动将种子或带土苗送入穴内，提杆时套筒侧边的覆土结构会自动将土壤回填覆盖种穴，整套动作单手握持施压即可完成，大幅降低长时间作业的劳动强度。设计阶段充分考虑了手动作业的受力特性，操作杆长度经过人体工学适配，适配多数成年人站立作业的握持高度，避免长期弯腰带来的职业劳损；竖直导种套筒的内径尺寸适配常见农作物种子与小型营养钵苗的通过需求，不会出现卡种、卡苗的问题；下端开穴端头采用窄边楔形结构，压入土壤时阻力更小，在湿度适中的壤土、沙壤土中均可顺畅开穴，开穴深度可通过端头的调节结构微调，适配不同作物的播种深度要求。安装与使用层面，整器无复杂外接部件，出厂即可直接使用，无需额外组装配套动力结构，整体重量控制在单人可轻松单手提携的范围，转场作业时可直接手持在田块间移动，不需要额外的运输载具。套筒外侧设置的种子暂存仓可单次容纳一定量的种子，作业过程中无需频繁取种，进一步提升连续作业效率；各连接部位采用紧固件锁止，长期使用出现松动时可直接手动紧固，日常维护仅需清理端头沾附的泥土即可，没有复杂的保养要求。针对田间作业的复杂工况，所有与土壤接触的部件均做了耐磨处理，长期与砂石、土壤摩擦也不会出现快速磨损变形的问题；操作杆采用高强度轻质管材，兼顾结构强度与整体重量控制，即使在硬质地块施压作业也不会出现杆体弯折的情况。侧边的覆土弹片角度经过反复调试，提杆时可刚好将开穴带出的土壤刮回穴内，不会出现种子裸露、覆土过厚的问题，作业后的种穴平整度符合农艺要求，不需要额外人工覆土整平。
