CAT9J9600裂土器垂直保护装置结构

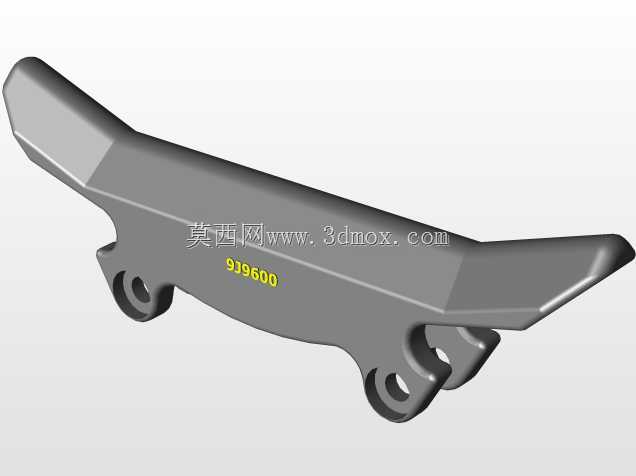

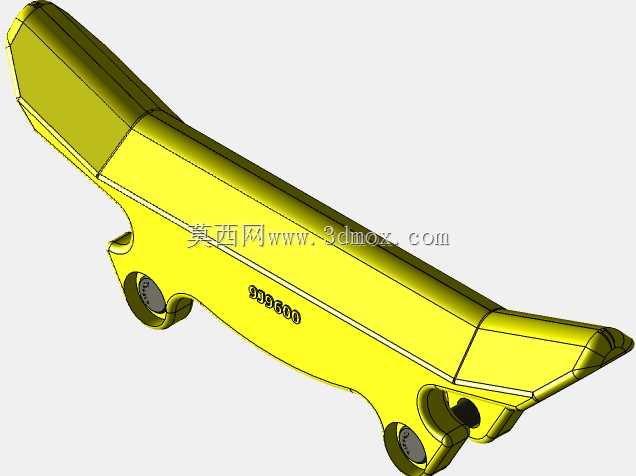

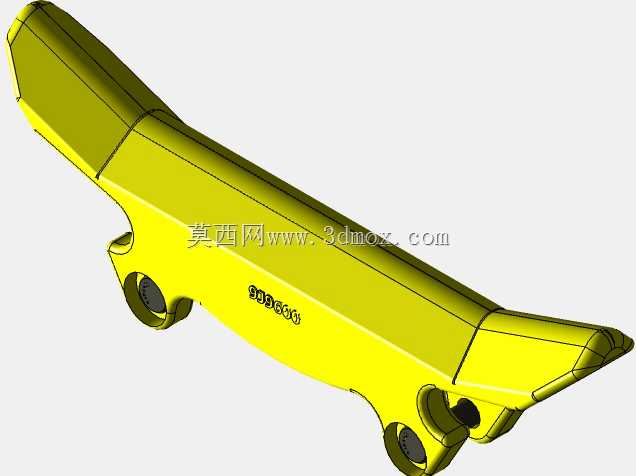

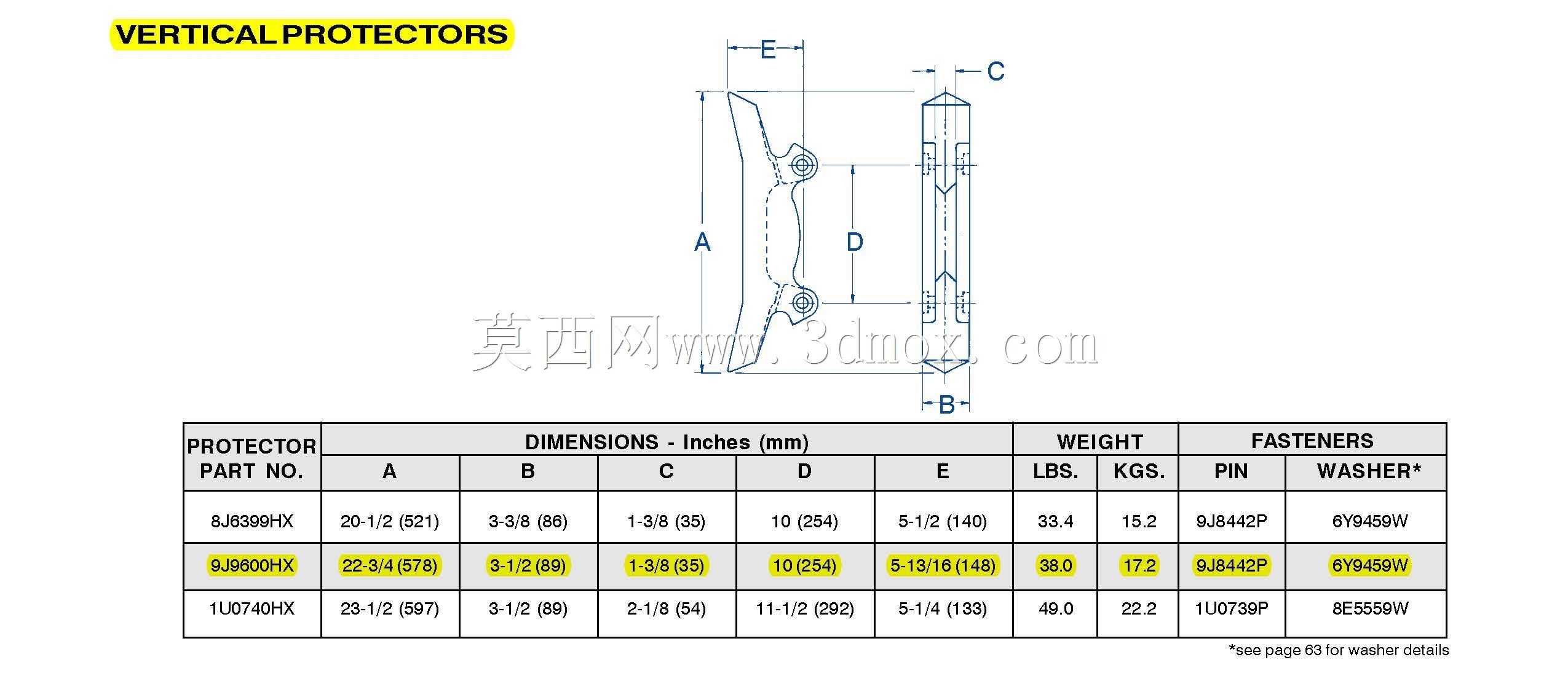

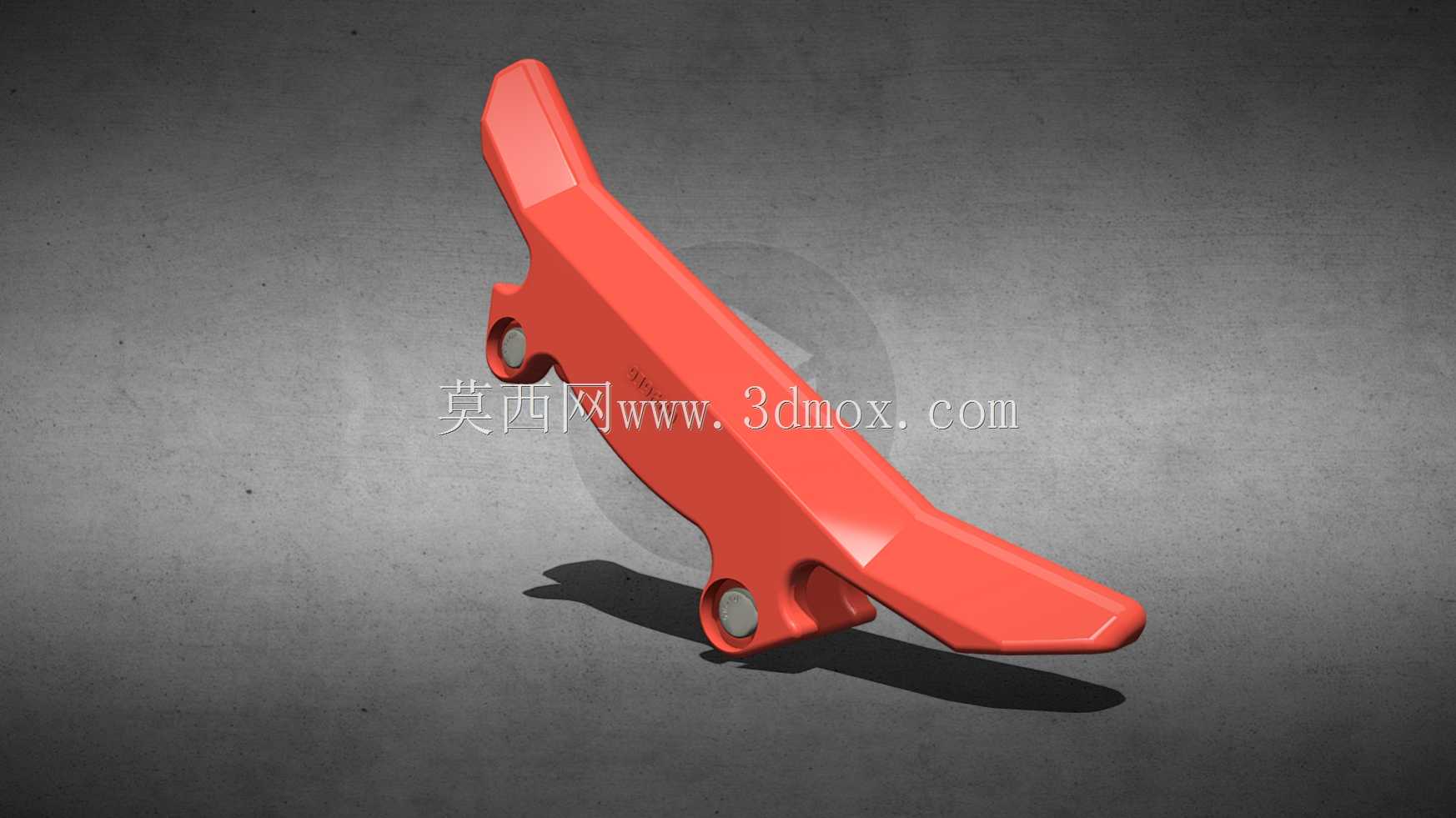

这类垂直保护装置主要配套在重型工程机械的裂土器总成上，在矿山剥离、硬土破碎、冻土开挖、路面拆除这类重载作业场景中承担核心防护作用，直接安装在裂土器柄的外侧作业面，作业时最先接触硬质物料、岩层碎块，避免裂土器主柄直接受到冲击磨损与硬物磕碰，延长核心作业部件的更换周期，减少设备停机维护的频次。从结构设计来看，该部件整体采用长条形流线型轮廓，主体截面做了渐变加厚处理，靠近安装端的位置厚度更大，能承受作业时传递来的侧向冲击力，避免应力集中导致的断裂；作业端做了圆弧过渡收窄，既可以在入土时减少切入阻力，也能避免尖锐棱角在磕碰时出现崩缺。部件上预留的两个同轴安装孔位，孔位周边做了局部凸台加厚，安装时通过销轴与裂土器柄、固定座完成铰接，孔位的同轴度公差控制在合理区间，保证安装后不会出现偏摆，作业时受力均匀。安装边界方面，该保护装置的安装孔间距、孔位直径都与对应型号的裂土器安装位完全匹配，安装后突出裂土器主柄的防护厚度刚好覆盖主柄的迎料面，不会超出裂土器的整体作业宽度，也不会干扰裂土器正常的入土角度调整，作业时不会与周边的机架部件、液压管路产生运动干涉。设计过程中充分考虑了重载作业的受力特点，整体外形没有多余的突出结构，所有棱边都做了倒角处理，避免应力集中点的出现，部件表面的流线造型可以减少作业时物料的粘附，降低带土阻力，在长时间连续破碎作业时，能有效分散硬物冲击带来的局部载荷，避免局部过载出现开裂。这类保护件属于工程机械上的易损防护件，建模时还原了实际部件的安装配合尺寸、受力结构特征，可直接用于裂土器总成的装配校验、易损件替换选型参考，也能作为同类防护部件结构设计的参考样例，帮助设计人员快速把握这类重载防护件的结构设计要点，平衡部件的耐磨性能、抗冲击性能与安装适配性，避免设计中出现安装干涉、受力薄弱点等常见问题。
