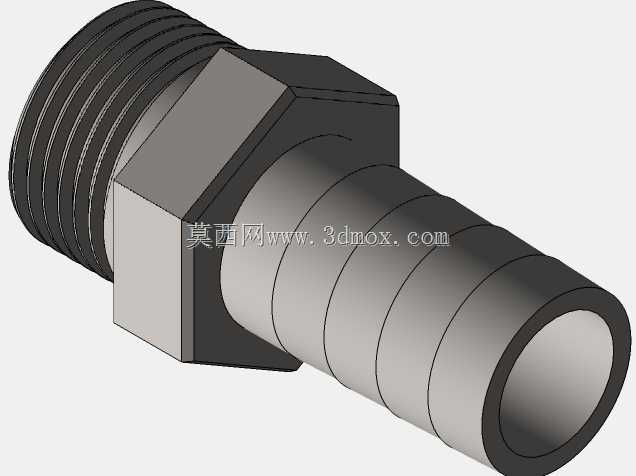

3/4外螺纹转20mm宝塔软管接头结构

这类外螺纹转宝塔式接头，在流体输送管路的现场布设中属于高频使用的转接件，常见于气动系统、低压液压回路、工业给排水、小型化工介质输送、设备冷却循环管路等场景，核心作用是实现硬管螺纹端与柔性软管的可靠对接，避免不同连接形式的管路出现对接错位、密封失效的问题。从结构设计来看，接头中部设置的外六角台是专门为安装作业预留的受力位，匹配标准开口扳手或活动扳手的夹持尺寸，安装时可以直接施加扭矩，不会因为夹持力损伤接头的螺纹段或者软管插接段，六角台的两个端面分别作为螺纹端和插接段的轴向定位基准，安装到位后六角端面可与对接件的密封面贴合，配合密封垫实现硬连接端的静密封。接头一侧的3/4外螺纹为标准管螺纹，牙型角度与螺距符合通用管路连接标准，可直接匹配同规格的内螺纹阀件、泵体接口、设备管路预留口，螺纹段的长度经过适配，既保证足够的螺纹啮合圈数满足承压要求，又不会因为螺纹过长导致安装后顶触对接件内部流道，影响介质通流效率。另一侧的20mm宝塔插接段，采用多道环形倒刺结构，每道倒刺的外径略大于适配软管的内径，插接时软管顺着倒刺的锥面滑入，安装到位后倒刺会嵌入软管内壁，配合喉箍锁紧后可以承受常规工况下的管路压力，不会出现软管脱拔、介质渗漏的问题，插接段的端部做了圆角导向处理，插接软管时不会割伤软管内壁，避免软管长期使用后出现开裂漏液的隐患。接头整体采用S/S316不锈钢材质加工，具备不错的耐锈蚀、耐弱腐蚀性能，可适配多数常规工业介质的输送要求，内部流道为等径直孔设计，没有突兀的变径或者台阶，介质通过时的流阻更小，不会在接头内部形成介质滞留区，长期使用也不容易出现积垢堵塞的问题。在实际选型安装时，需要注意接头的轴向安装尺寸，六角台到螺纹端部的长度决定了螺纹拧入对接件后的剩余空间，六角台到宝塔段端部的长度则决定了软管的有效插接深度，布设管路时要预留足够的操作空间，方便扳手拧动作业以及喉箍的锁紧操作，同时要根据输送介质的压力、温度特性匹配对应材质的软管与密封件，保证整个管路连接的可靠性。
