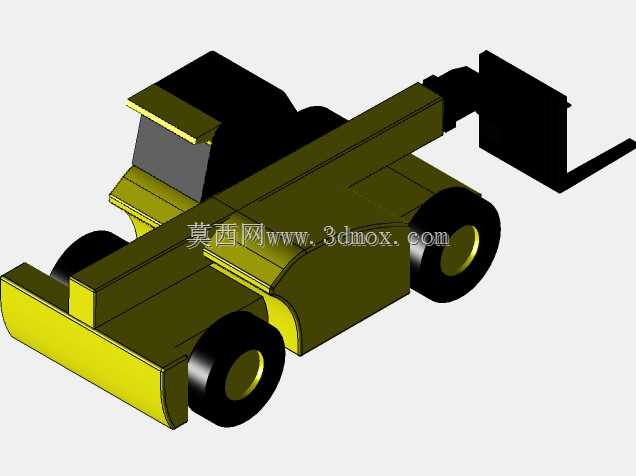

卡特彼勒TH514C伸缩臂叉装设备结构模型

这款伸缩臂叉装设备的三维结构还原，完全围绕户外复杂工况的作业需求展开设计，不同于普通平衡重式叉车仅能在平整硬化场地作业的局限，该设备的轮距、轴距参数经过多轮工况校核，搭配大直径深花纹越野轮胎，可在砂石料场、基建工地、农牧场等非硬化路面稳定行驶，最小转弯半径适配狭窄作业通道，能在狭小的建材堆场、仓储月台区域完成转向调位，不会出现普通越野叉车转向空间不足的问题。从功能布局来看，设备的伸缩臂结构布置在车身右侧偏后位置，臂架截面采用多节嵌套的箱型焊接结构，每节臂的配合间隙预留了耐磨滑块的安装空间，可根据作业需求调整臂架伸出长度，搭配不同属具即可完成多样化作业：换装货叉时可完成托盘货物、集装箱的堆垛与装卸，最大举升高度可覆盖多层货架与普通货运车辆的货台高度；换装铲斗可完成散料的短距离转运与堆高，换装吊具可完成中小型设备构件的吊装作业，属具快换接口的安装尺寸完全符合行业通用标准，无需额外改装即可适配市面多数属具。车身前部设置的配重块与臂架举升载荷形成力矩平衡，在臂架全伸、最大载荷工况下，整车的纵向稳定性系数满足工程车辆安全规范要求，不会出现前倾失稳风险；驾驶室采用框架式防护结构，布置在车身左前侧，视野覆盖臂架作业全范围，操作人员可直观观察货叉对位情况与周边作业环境，减少视野盲区带来的作业风险。动力舱布置在车身后部，预留了发动机、液压泵、散热系统的安装空间，液压管路沿臂架内侧布置，走线位置避开了臂架伸缩的摩擦区域，同时预留了管路固定卡扣的安装位，避免作业过程中管路磨损渗漏；车身底部的传动系统、转向桥的安装边界完全参照实车结构还原，驱动桥带有差速锁结构，在泥泞路面出现单轮打滑时可锁止差速器，保证动力输出到附着地面的车轮，提升复杂路况的通过能力。在建模过程中，所有铰接点的位置都经过运动干涉校核，臂架俯仰、伸缩的全行程范围内，不会出现结构件碰撞干涉，轮胎转向的最大角度也匹配实车参数，可直观模拟设备在不同作业场景下的姿态调整，不管是用于设备选型阶段的工况适配验证，还是结构设计阶段的部件受力分析参考，都能提供精准的结构参照，避免二维图纸无法直观呈现空间布局的弊端。
