拖挂式1000升储液转运罐车结构设计

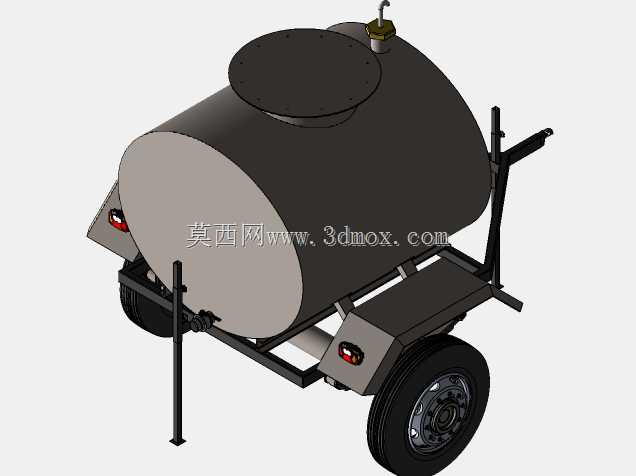

这款轮式拖挂储液设备，主要面向厂区内部短距离液态物料转运、户外作业临时储液供水场景设计，可适配非道路环境下的零散液体配送需求，无需额外吊装设备即可通过小型牵引机具完成转场移动。罐体采用卧式椭圆柱结构设计，相比立式罐体能够有效降低整机重心，在非铺装路面拖行时减少侧倾风险，1000升的额定容积匹配常规小型作业点的单日液体消耗量，避免频繁往返补液的冗余工序。罐体顶部设置大尺寸快开人孔，方便内部定期清理残渣、检修内壁防腐层，人孔旁预留通气加注接口，可适配不同口径的加注管路，加注过程中罐内气压可通过通气结构自动平衡，避免加注时出现罐内憋压、液体喷溅的问题。行走部分采用双轮承重布局，轮距匹配厂区常规通道宽度，轮胎选用重载低压橡胶轮，能够缓冲碎石路面的颠簸冲击，减少罐体焊缝长期受交变载荷出现开裂的概率。车架采用矩形钢管焊接成型，罐体与车架之间通过弧形抱箍固定，抱箍与罐壁之间加装橡胶缓冲垫，既可以避免金属硬接触磨损罐体外壁防腐层，也能吸收拖行过程中的振动载荷。车架前端设置可伸缩牵引杆，牵引端配备通用挂接接口，可适配不同型号的牵引车、叉车等厂区常用牵引机具，牵引杆旁设置可收放式支撑腿，设备停放时将支撑腿落地，可保持罐体水平放置，避免罐内液体长期偏置导致车架单侧受力变形。罐体尾部设置低位放液阀，放液口高度匹配常规接液容器的进料高度，无需额外架高设备即可完成自流排液，阀件采用快装结构，可根据输送液体属性更换不同密封材质的阀芯，适配清水、弱酸液态药剂等不同介质的储运需求。设计过程中重点校核了满载状态下的车架强度，对牵引座、轮轴安装位等应力集中位置做了加强筋补强，同时控制整机转弯半径，确保在狭窄厂区通道内能够灵活转向，整机外廓尺寸满足厂区内部道路通行限界要求，无需对现有通行设施做改造即可投入使用。
