SAME拖拉机品牌标识桌面摆件结构设计

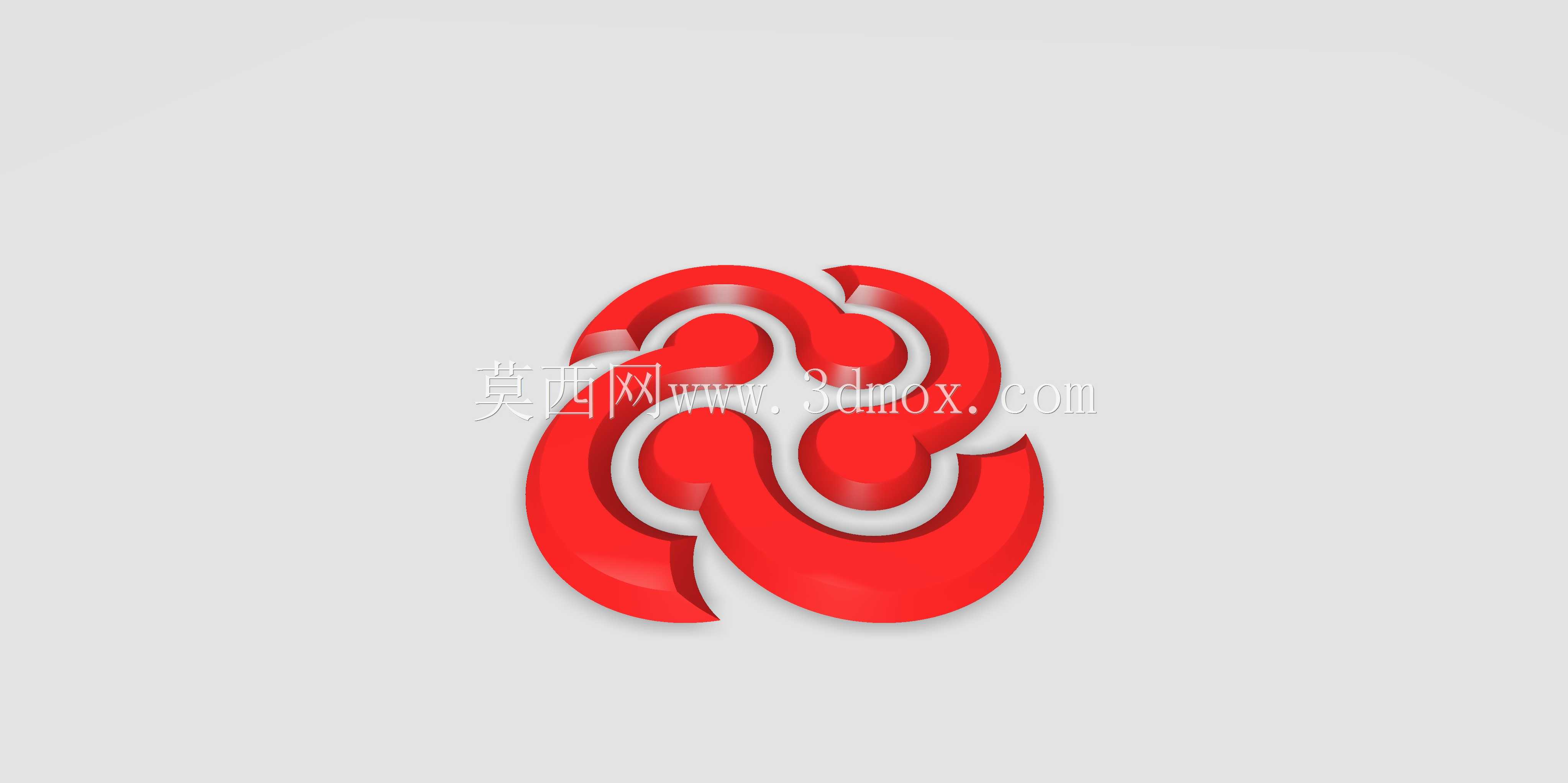

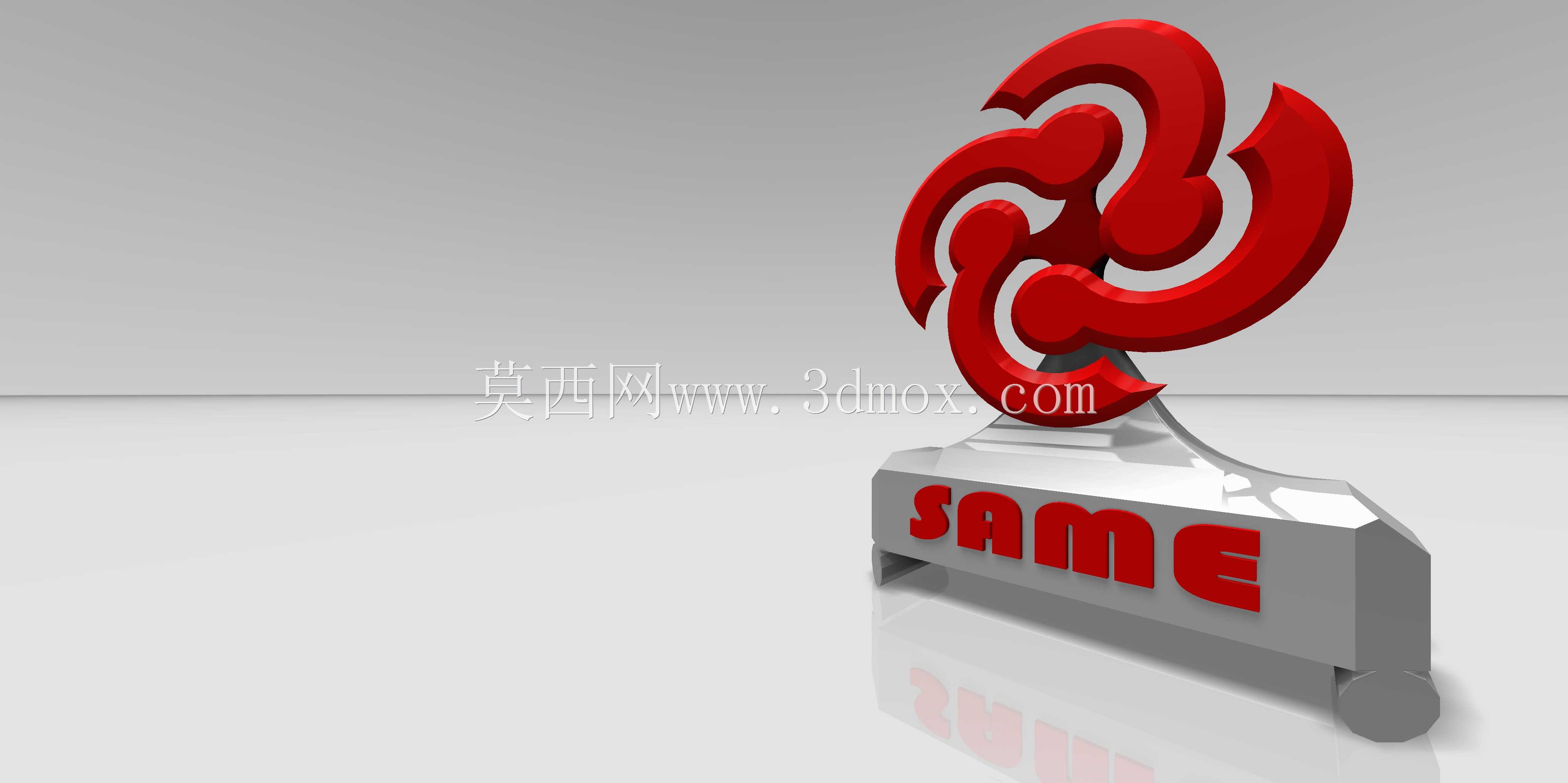

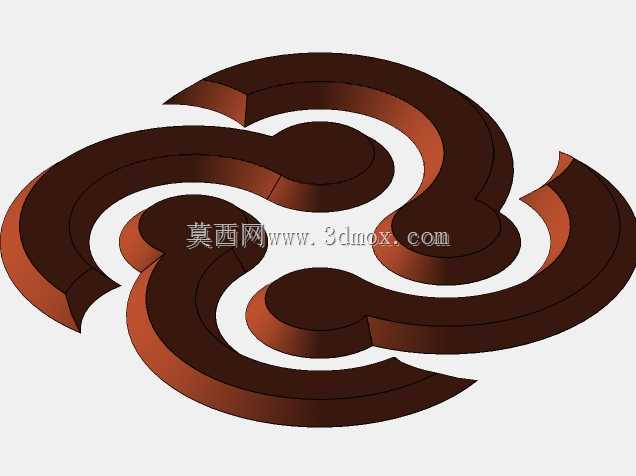

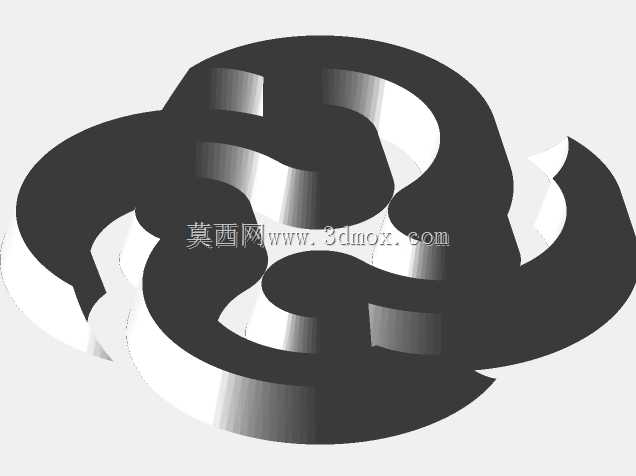

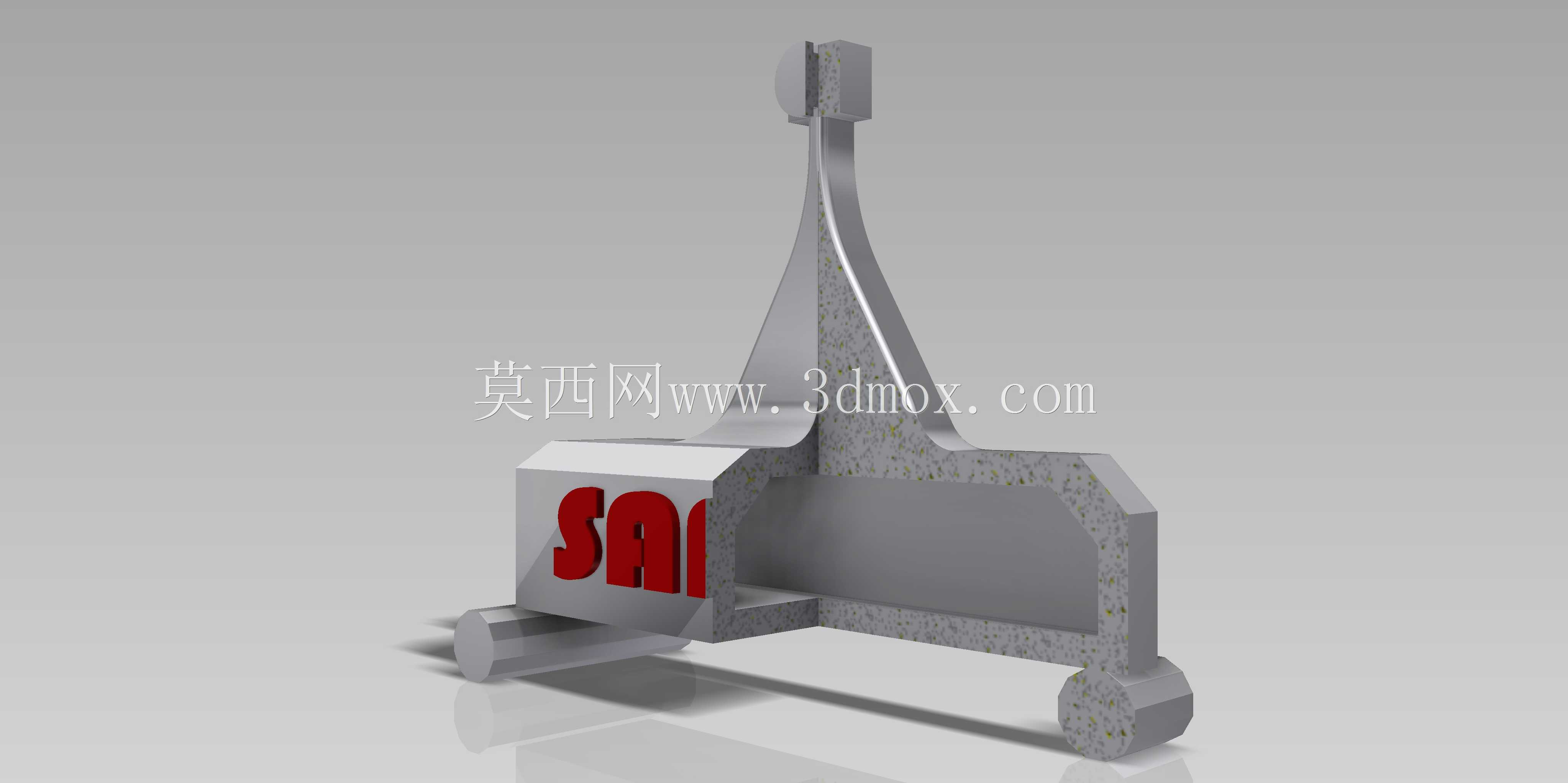

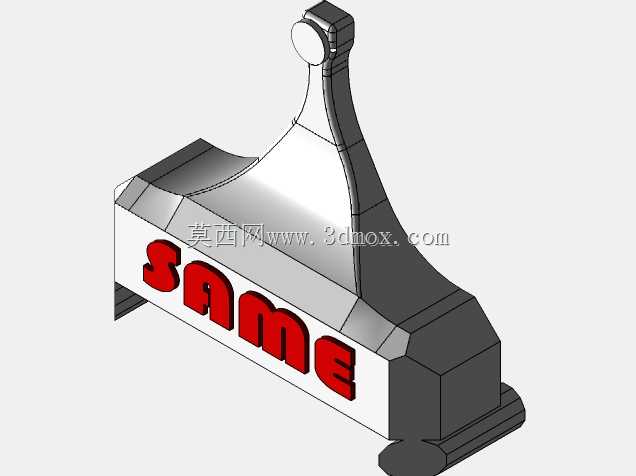

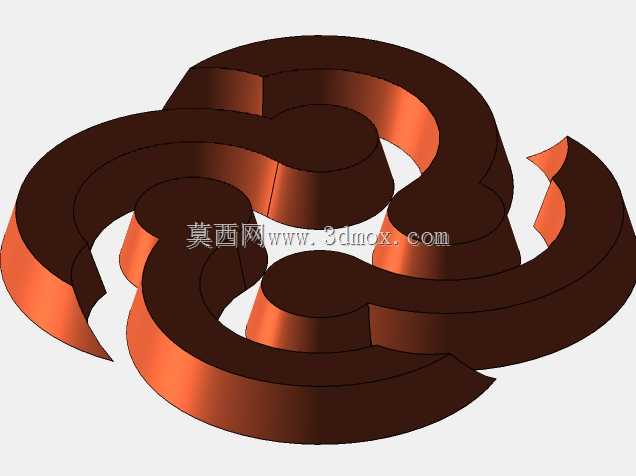

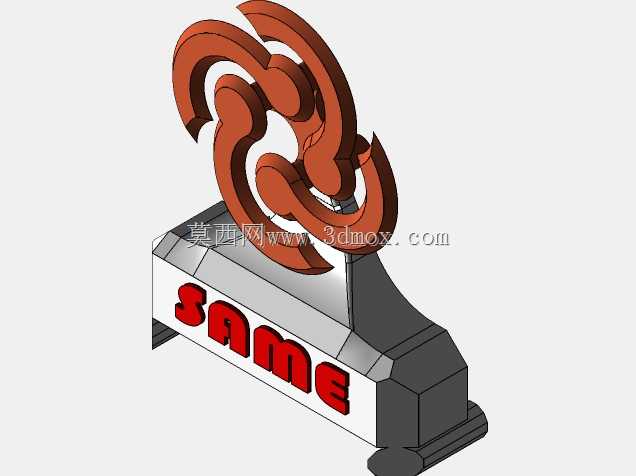

这款SAME品牌标识摆件，核心定位是面向农机品牌展示场景的桌面陈设件，同时也可作为农机展会、品牌经销门店的陈列装饰载体，拆解后也能作为品牌周边文创的结构原型使用。整个标识分为上部立体旋绕造型与下部基座两个核心部分，采用三个独立安装件拼接的结构形式，无需额外粘接辅助，依靠零件间的卡扣配合即可完成组装，拆装过程无需专用工具，普通使用者徒手即可完成拼装与拆分，兼顾陈设展示与把玩属性。上部的旋绕造型提取了品牌标识的核心视觉元素，做了等比例立体化拉伸，曲面过渡处做了R角圆滑处理，避免尖锐棱角带来的使用安全隐患，同时曲面壁厚控制在均匀2mm，既保证了3D打印或者注塑加工时的成型良品率，也避免了壁厚不均导致的收缩变形问题。旋绕造型的底部设置了三个定位凸台，与基座顶面的定位凹槽一一对应，装配时凸台嵌入凹槽即可完成上部结构的固定，配合间隙控制在0.1mm，装配后无松动晃动感，同时拆分时只需稍用力向上提拉即可分离，不会出现卡滞无法拆卸的问题。下部基座采用梯形截面的稳重造型，底部做了1mm深度的内凹平面，放置在桌面时可形成稳定的负压吸附效果，避免轻微触碰就出现滑移倾倒的问题；基座正面的SAME字样做了嵌入式凸字设计，字符凸起高度0.8mm，既可以通过分色处理突出品牌字样，也不会因为凸起过高导致磕碰掉漆。整个摆件的总高度控制在120mm左右，基座长度控制在100mm，宽度60mm，放置在常规办公桌、展会展架上不会占用过多空间，安装边界预留了足够的手部操作空间，拼装时不会因为零件间隙过小夹手。设计过程中优先考虑了不同加工工艺的适配性，不管是采用FDM3D打印做小批量定制，还是采用注塑工艺做批量周边生产，都不需要额外调整结构拔模角度，所有竖直面都做了1度的拔模斜度，曲面部分的分型线设置在造型的视觉背面，不会影响正面的展示效果。零件拆分时特意将复杂曲面集中在单个上部零件上，基座两个零件均为规则几何造型，大幅降低了加工难度与后期打磨处理的工作量，同时拆分后的零件可以单独做不同的表面处理，比如上部红色标识部分做亮面烤漆，基座部分做磨砂金属质感处理，进一步提升陈设的视觉质感。
