壁挂折叠式物料承载置物支架结构

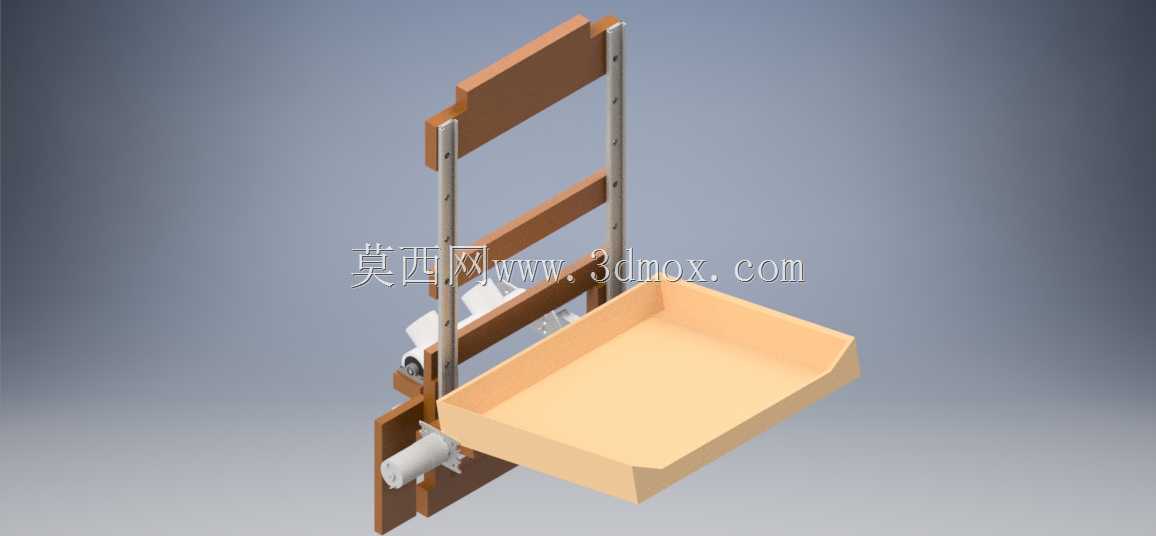

这款壁挂折叠式承载结构，核心应用场景集中在工位侧边物料暂存、窄空间作业面拓展领域，常见于装配流水线旁的工具与待装件临时放置、小型维修工位的零散配件收纳，也可适配实验室操作台侧边的耗材临时摆放需求，解决固定台面占用空间大、闲置时无法收合的空间利用痛点。从功能特性来看，结构采用壁挂式安装逻辑，依托竖向的两根金属导轨作为承载基础，导轨与背部安装板通过紧固件锁附在墙面或立式设备侧壁上，不需要额外占用地面放置空间；置物托盘采用浅槽式设计，四周带有翻边结构，放置小型零件、工具时不会出现滑落情况，托盘与支撑臂之间采用铰接连接，配合侧边的阻尼转轴结构，展开时支撑臂卡入导轨预设的定位卡槽内，可稳定承载额定范围内的重物，收合时只需向上轻抬托盘解锁定位卡扣，即可将托盘向上翻折贴合到竖向支架上，收合后整体厚度控制在较小范围，不会对通行空间造成阻碍。设计过程中优先考虑了安装边界的适配性，竖向支架的安装孔位采用等间距长圆孔设计，可适配不同墙面的膨胀螺栓安装间距，不需要现场重新打孔适配，降低安装难度；托盘的承载面做了微倾斜角度处理，放置物品时靠内侧自然贴合，不会因为支架轻微晃动导致物品向外滑移；支撑臂与导轨的连接部位采用了耐磨衬套，长期反复折叠展开也不会出现磨损松旷的问题，保证结构长期使用的稳定性。从尺寸边界来看，展开状态下托盘的伸出长度适配常规手臂取放距离，操作人员站在支架前方不需要过度探身即可取放托盘内的物品，收合状态下整体外凸尺寸不超过100mm，即使在狭窄的通道旁安装，也不会影响人员和物料的正常通行；托盘的深度设计兼顾了小型零件盒、常用手动工具的放置尺寸，不需要额外定制配套容器，通用适配性较强。结构的受力传递路径经过优化，托盘承载的重量通过两侧支撑臂直接传递到竖向导轨，再由导轨分散到背部的安装墙面，铰接部位的销轴采用剪切强度足够的金属材质，避免长期承载出现变形断裂的问题；导轨上设置了多档定位卡槽，可根据实际使用需求调整托盘的安装高度，适配不同身高操作人员的取放高度需求，也可根据放置物品的尺寸调整上下层托盘的间距，灵活适配不同的使用场景。
