MF185反铲设备液压操纵控制杆件

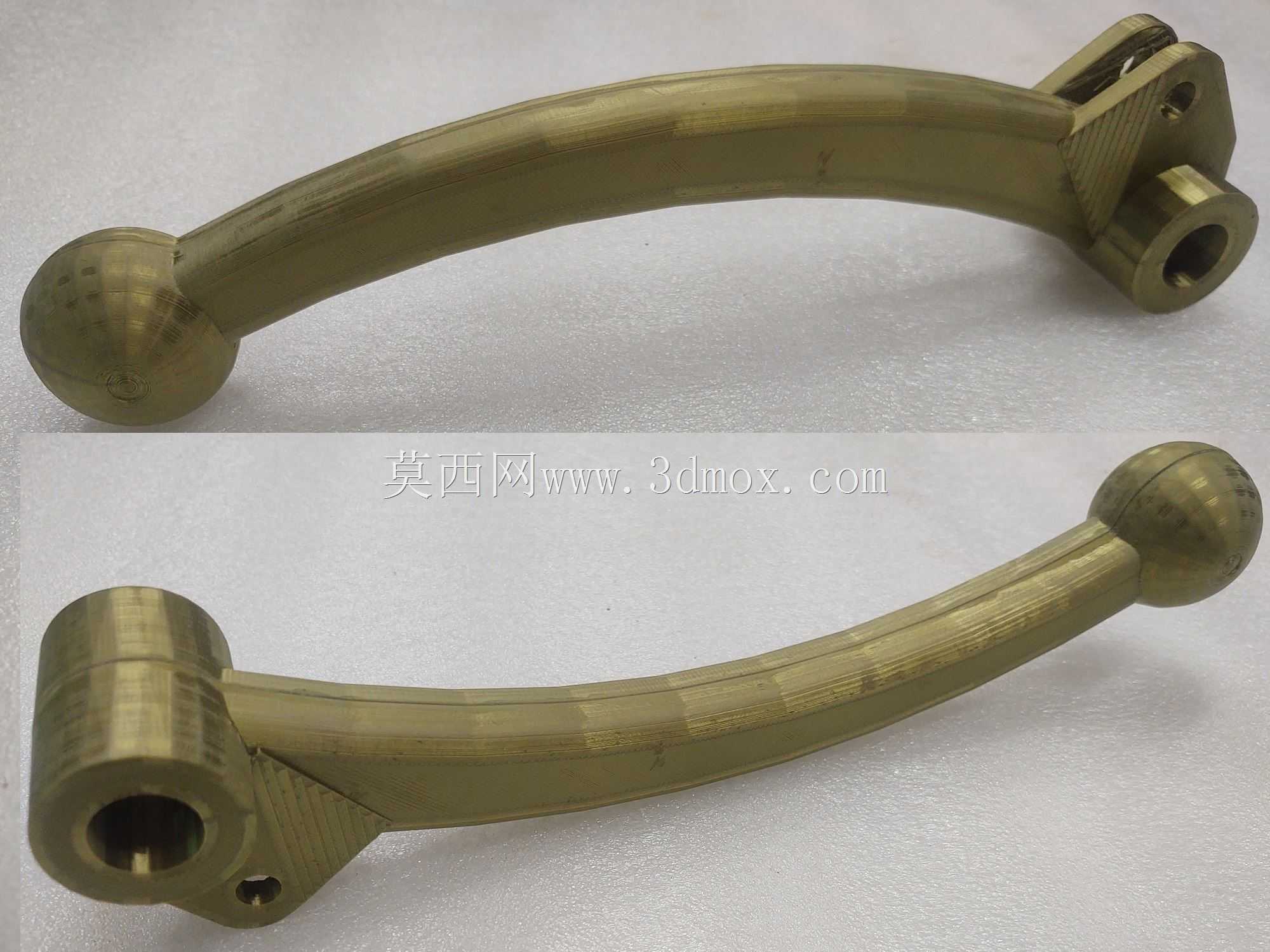

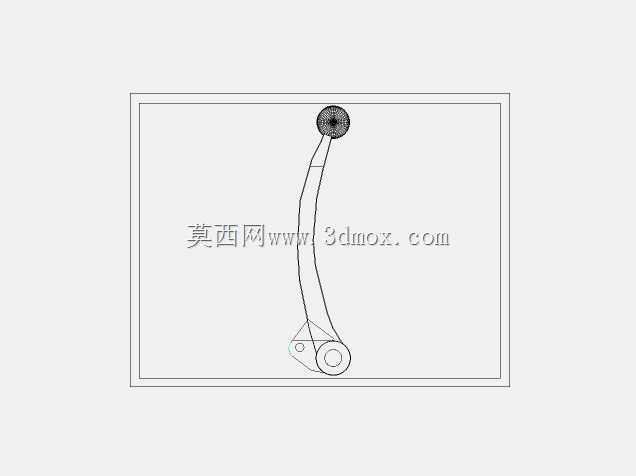

这款操纵杆件主要配套反铲类工程作业设备，作为液压系统的手动控制终端部件使用，在小型挖掘作业、土方修整、农田水利施工等场景中，操作人员通过扳动该杆件，即可向液压多路阀传递控制指令，实现工作装置的动臂升降、铲斗收放、斗杆摆动等动作切换，直接决定设备作业动作的响应精度与操作手感。从结构设计来看，杆件整体采用弧形弯臂构型，并非直杆式设计，这种弧度是经过人机工程校核的结果，操作人员握持端的球头位置，恰好处于坐姿操作时手臂自然伸展的舒适行程范围内，长时间扳动操作不易产生肌肉疲劳，同时弧形杆身能够避开驾驶台周边的操纵面板、其他控制杆件的运动干涉区域，保证全行程扳动过程中无卡滞、无碰撞。杆件一端为球形握持端头，表面做了防滑纹理处理，即便操作人员佩戴劳保手套操作，也能获得足够的摩擦力，不会出现打滑脱手的情况；另一端为双安装位结构，带轴孔的铰接端用于连接多路阀的阀芯摆臂，侧边带齿纹的锁紧面用于固定操纵杆的防尘护套与行程标识牌，轴孔的内径公差按照H7级精度设计，与阀芯轴配合间隙控制在0.02mm以内，既保证转动灵活，又不会因间隙过大产生操纵虚位。设计过程中，杆身的截面采用渐变式设计，靠近铰接端的位置截面更大，承受扳动力矩的强度更高，靠近球头端的截面逐步收窄，在保证整体结构强度满足150N瞬时扳动力不发生塑性变形的前提下，尽可能降低杆件自重，减少操作时的沉重感。安装边界方面，铰接端的轴孔中心到球头中心的直线距离为220mm，杆身最大弯曲处距离铰接安装面的垂直高度为65mm，安装时需要保证铰接轴的轴线与多路阀阀芯摆臂的转动轴线完全重合，否则会在扳动过程中产生附加径向力，加速阀芯密封件的磨损，同时杆件的全行程扳动角度为前后各25度，安装时需要确认该行程范围内无其他部件遮挡，避免出现动作到位前被卡滞的问题。杆身表面做了氧化防锈处理，能够适应户外施工时的潮湿、多粉尘工况，不会轻易出现锈蚀卡滞的问题，铰接位置预留了润滑脂注油通道，日常维护时可以定期加注润滑脂，降低铰接位置的磨损量，延长部件的整体使用寿命。
