方管焊接式拖车架承载框架结构

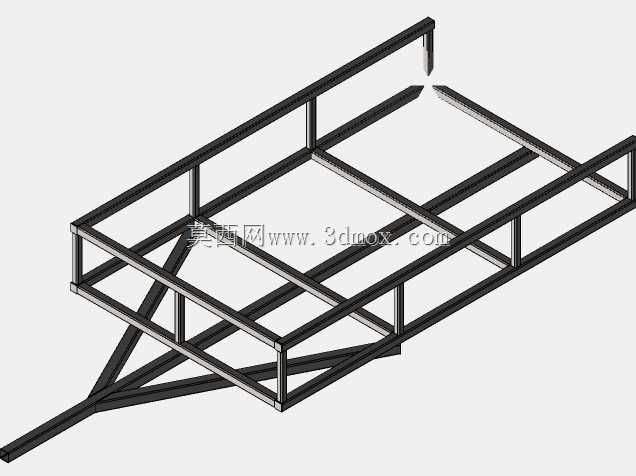

这类方管焊接成型的拖车架，日常多用于厂区短途物料转运、小型农机具田间转场、户外轻型设备拖挂运输场景，是轻型拖挂设备的核心承载基体。整个框架采用标准矩形方管拼焊成型，前端收窄的三角牵引段直接对接牵引连接装置，主承载区为矩形平面框架，内部设置多道横向、纵向加强方管梁，将整个承载面分割为多个受力单元，避免大跨度方管在重载下出现下挠变形。设计阶段优先考虑焊接工艺的可实现性，所有方管对接处均采用贴合切口设计，无需额外拼接垫块，焊接时能保证管材端面完全贴合，减少焊接填充量，同时降低焊接变形的校正工作量。从安装边界来看，主框架的外侧方管端面预留了轮架安装的焊接基准面，牵引端的连接位预留了通用牵引销的安装空间，框架上方的平面可直接铺设花纹钢板或者木质承载板，不需要额外在框架上加工复杂的连接结构，现场改装适配性极强。框架的斜向加强筋布置在牵引段与主框架的衔接位置，这个区域是拖挂行驶过程中受力最复杂的位置，起步、制动、转向时的交变载荷都会集中在此，斜撑的角度经过受力校核，能将牵引端的冲击力均匀分散到主框架的两根纵梁上，避免局部应力集中导致焊缝开裂。实际使用中，这类框架不需要额外做复杂的表面处理，焊接完成后做抛丸除锈喷涂防锈漆即可满足户外使用需求，方管的选型根据额定承载重量匹配，轻型转运场景选用壁厚2mm的小规格方管即可，重载场景可更换壁厚更大的方管，整体结构的拓展性极强。不同于冲压成型的一体式拖车架，这种焊接结构的维修成本极低，某一根方管出现变形或者开裂时，可直接切割更换对应段管材，不需要整体报废框架，对于小型维修厂、个体用户来说维护难度很低。框架的整体宽度适配常规道路通行的尺寸要求，牵引段的长度满足转向时不与牵引车发生干涉的安全距离，轮位的安装位置根据承载重心匹配，保证拖挂行驶时的轴荷分布合理，不会出现牵引端上翘或者下压过重的问题，行驶过程中稳定性更好。
