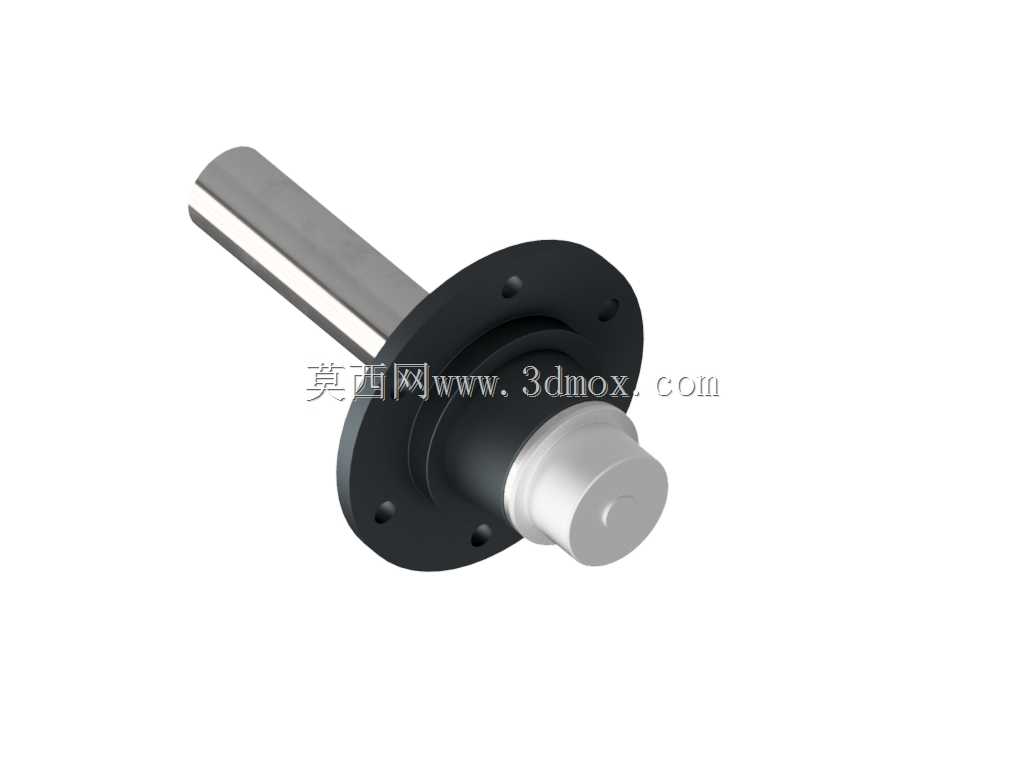

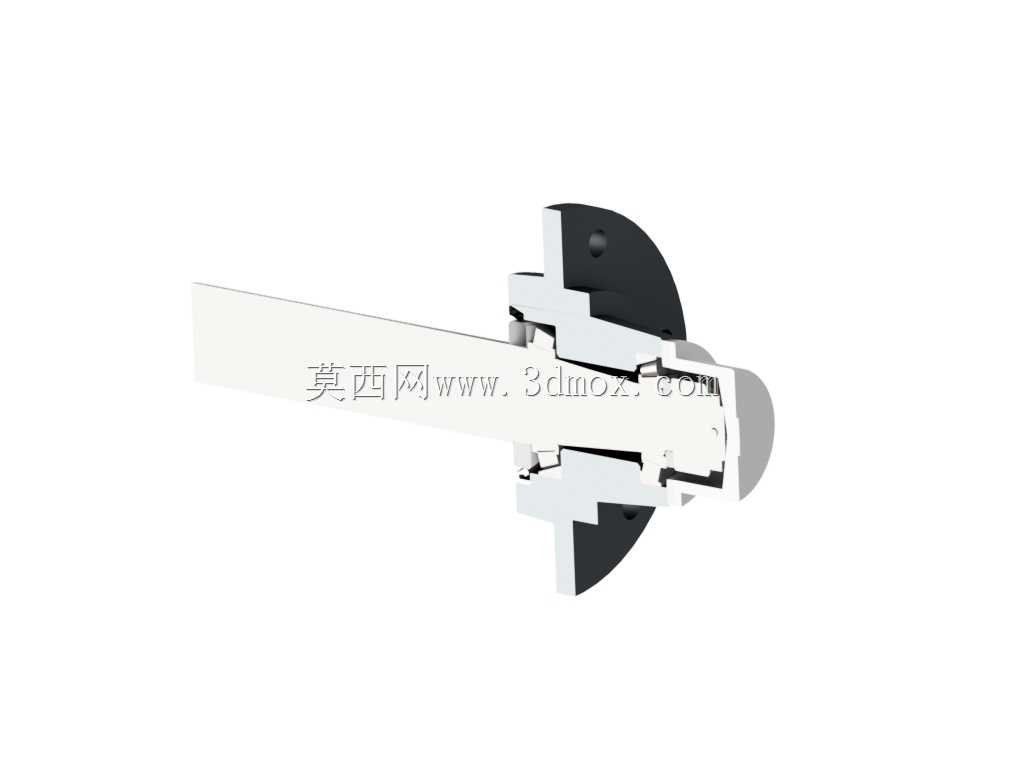

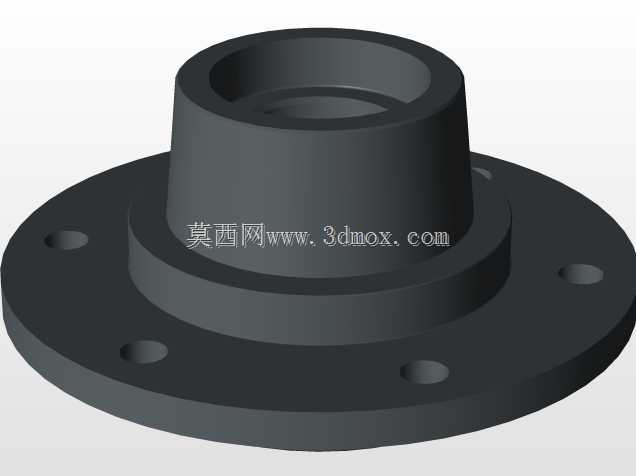

带法兰安装盘的轮毂连接车轴结构

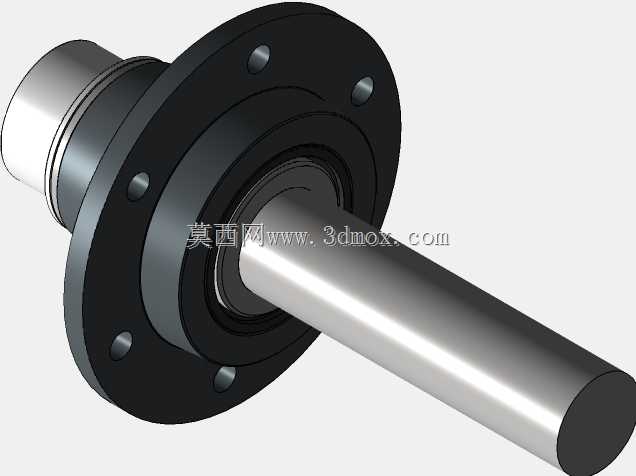

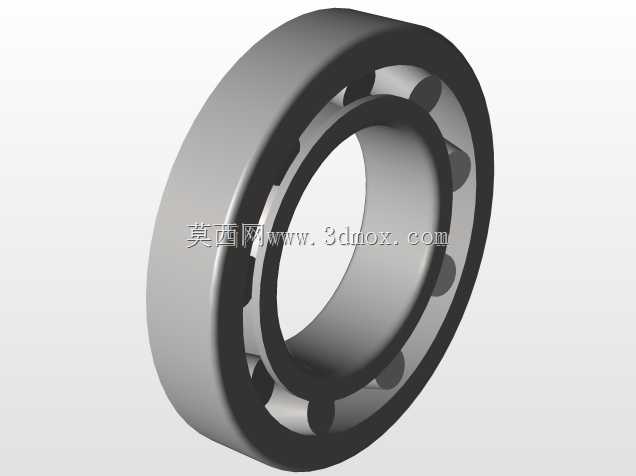

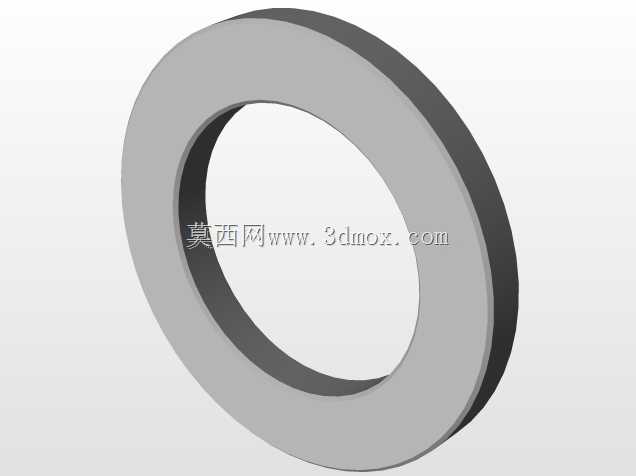

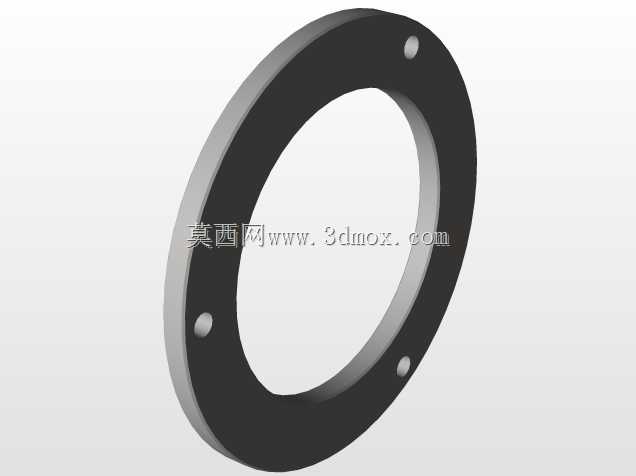

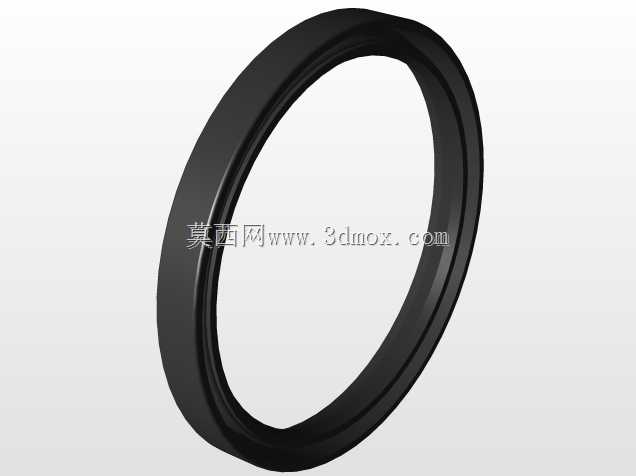

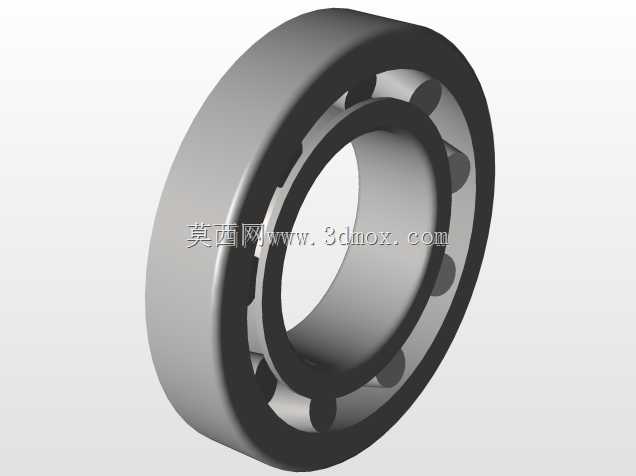

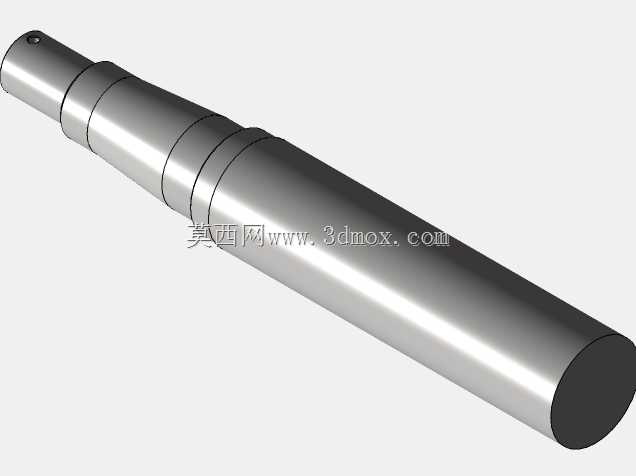

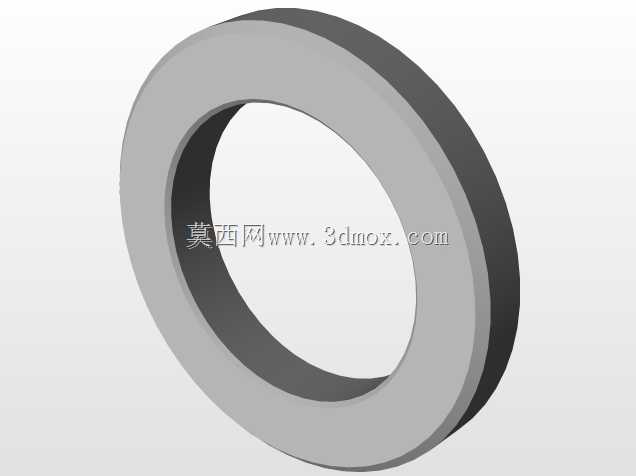

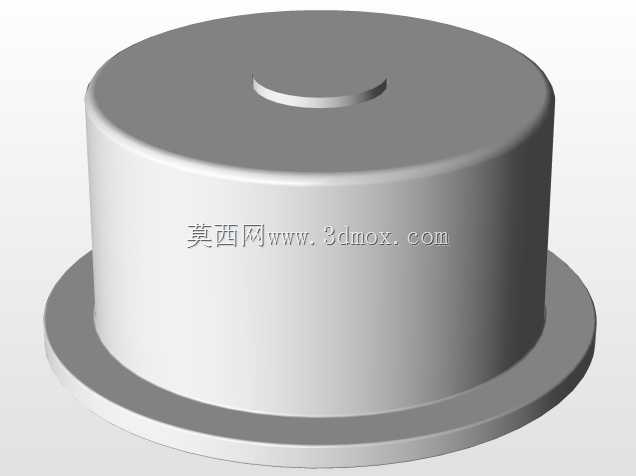

这类带轮毂安装结构的车轴，在小型行走设备、输送线从动轮组、轻型工装转运小车的轮系布局里应用十分普遍，区别于普通光轴传动结构，它把轮毂安装位、法兰固定座、轴身传动段做了一体化整合，省去了现场装配时额外拼接轴套、焊接固定法兰的工序，能有效降低装配累计误差，提升轮系运转的同轴度。从结构功能来看，轴身伸出的光杆段主要承担扭矩传递与径向载荷承载，表面加工的键槽结构可以和外接传动轮、联轴器做周向固定，避免动力传输过程中出现轴与连接件的相对滑动；靠近端部的法兰盘是整个组件的安装基准，盘面上均匀分布的螺栓过孔可以直接固定在设备机架的安装立板上，不需要额外设计轴承座支撑结构，法兰与轴身结合位置做了过渡圆角处理，能分散轴承受交变载荷时的应力集中，减少长期运转出现轴根断裂的风险。轴端的轮毂安装位做了阶梯轴结构设计，不同直径的轴段分别对应轮毂内圈的定位台阶、密封件安装槽位，装配时轮毂可以直接套入定位，依靠轴肩实现轴向限位，不需要额外加装轴端挡圈做轴向固定，简化了轮组的装配流程。在设计这类轴组件的时候，首先要匹配安装端的机架开孔尺寸，法兰盘的外径要覆盖机架安装面的加强筋范围，保证螺栓锁紧后安装面受力均匀，不会出现局部压溃的问题；轴身的伸出长度要根据轮组的安装空间确定，既要保证轮毂装完后有足够的轴向窜动间隙，又要避免轴伸过长导致悬臂载荷过大，引发轴的弯曲变形。轴上各段的同轴度公差需要控制在合理范围，尤其是法兰安装端面与轴中心线的垂直度，会直接影响轮毂转动时的端面跳动量，如果公差过大，轮组运转时会出现周期性偏摆，不仅会增大运转噪音，还会加速轮毂轴承的磨损。实际选型应用时，要根据轮组承受的径向载荷大小确定轴的直径，法兰盘的厚度也要匹配螺栓的锁紧强度，避免螺栓预紧力过大导致法兰盘变形；轴表面的加工粗糙度要适配配合件的安装要求，和轴承、轮毂配合的轴段粗糙度要满足过盈或过渡配合的加工标准，非配合面可以适当降低粗糙度要求，平衡加工成本与使用性能。这类一体化轴结构相比分体式装配的轴组件，整体刚性更好，装配工序更少，在批量生产的轻型行走设备、输送线从动单元里能有效提升装配效率，降低后期维护的拆装难度。
