户外带遮阳棚自行车停放架结构设计

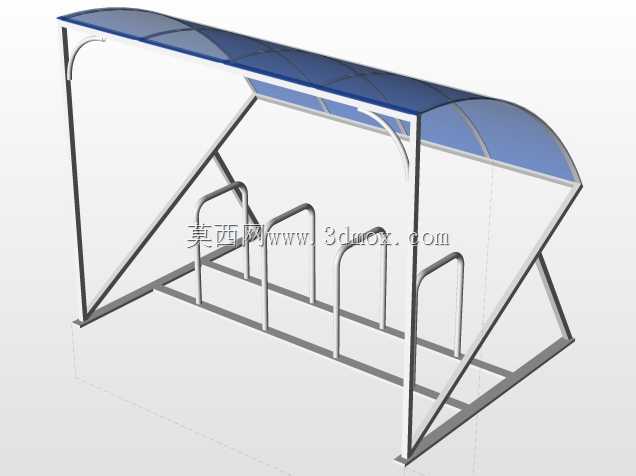

这款带弧形遮阳棚的自行车停放设施，主要应用于城市公共区域、产业园区、居民小区、商业综合体周边的非机动车停放点位，解决露天停放时车辆日晒雨淋、停放秩序混乱的实际问题。从结构设计逻辑来看，整体采用框架式受力体系，主体支撑立柱采用矩形截面型材，底部通过膨胀螺栓与硬化混凝土地面固定，安装时需预留单侧不小于1.2米的通行取车空间，整体横向跨度适配4个标准自行车停放卡位，单卡位宽度控制在350mm，可兼容常规尺寸的城市通勤自行车、山地车的前轮锁止需求，整体纵向深度控制在2米范围内，不会过度占用公共人行通道空间。顶部遮阳棚采用弧形拱顶结构，棚面选用半透明耐力板材质，弧形曲率经过优化，可快速引导雨水向两侧排放，避免棚顶积水增加结构荷载，棚体边缘做包边处理，防止型材锐边划伤取车人员。卡位部分采用U型弯管结构，管材弯折处做圆弧过渡，无尖锐棱角，车辆推入后前轮可卡入U型管间隙，配合车锁可直接将车辆与架体锁定，避免车辆倒伏、随意挪动的问题。支撑斜杆采用三角受力布局，分别连接顶部棚架横梁与底部安装底座，可有效抵御户外常规风力荷载，避免棚体出现晃动变形。设计过程中充分考虑户外使用的耐候需求，所有金属构件表面均做防锈喷涂处理，适配不同地域的户外使用环境，安装时无需复杂的土建施工，仅需对安装地面做硬化找平后即可完成固定作业，后期维护仅需定期检查紧固件松紧、棚面破损情况即可，整体结构无易损易耗部件，使用寿命较长。在实际场景应用中，该类停放架可根据场地实际长度做模块化拼接，灵活适配不同大小的停放区域，相比传统无棚停放架，可有效降低车辆长期露天停放造成的座椅老化、金属部件锈蚀速率，同时规整的卡位设计可引导使用者有序停放，避免非机动车乱停乱放占用消防通道、人行空间的问题。
