可移动立式水果太阳能干燥设备结构设计

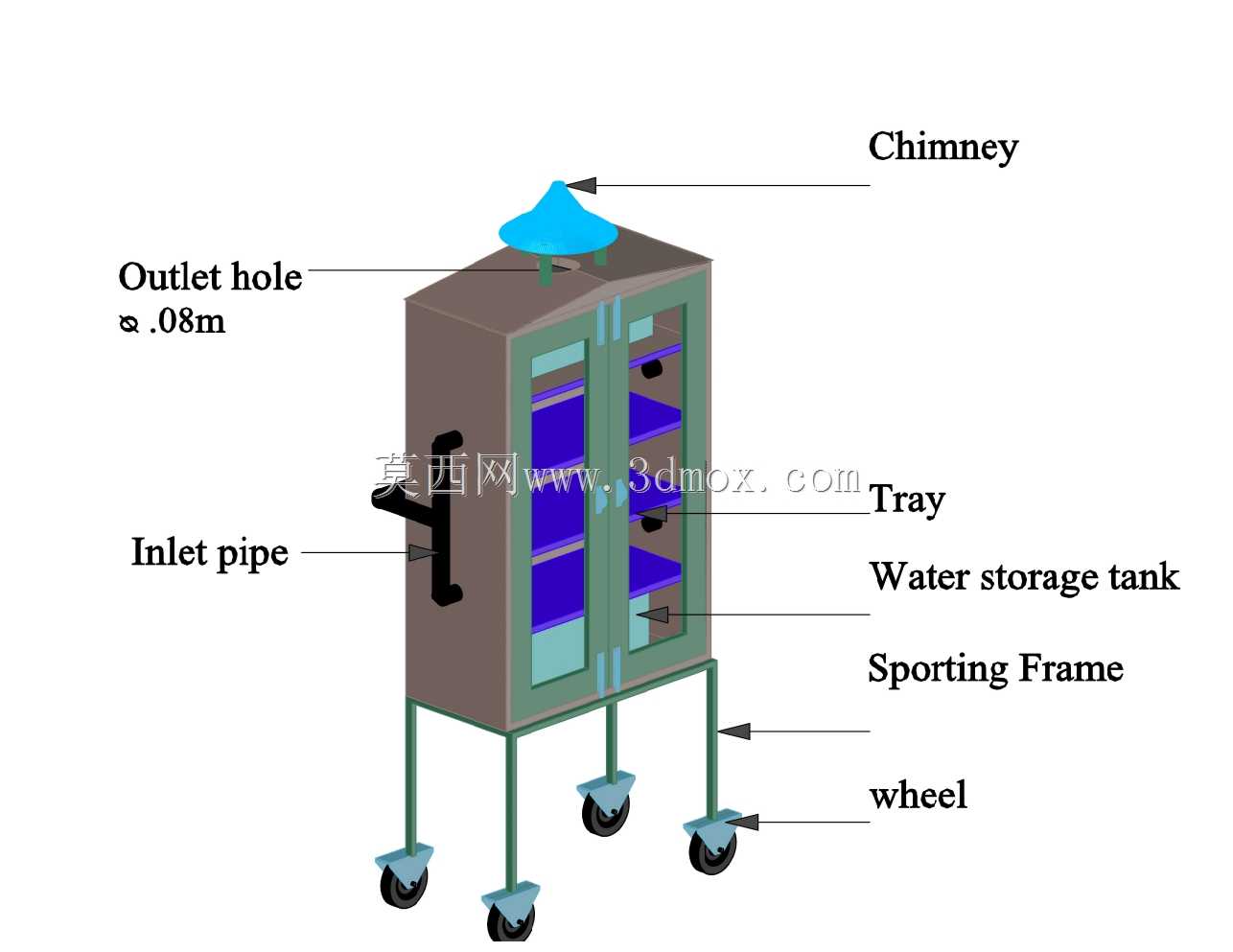

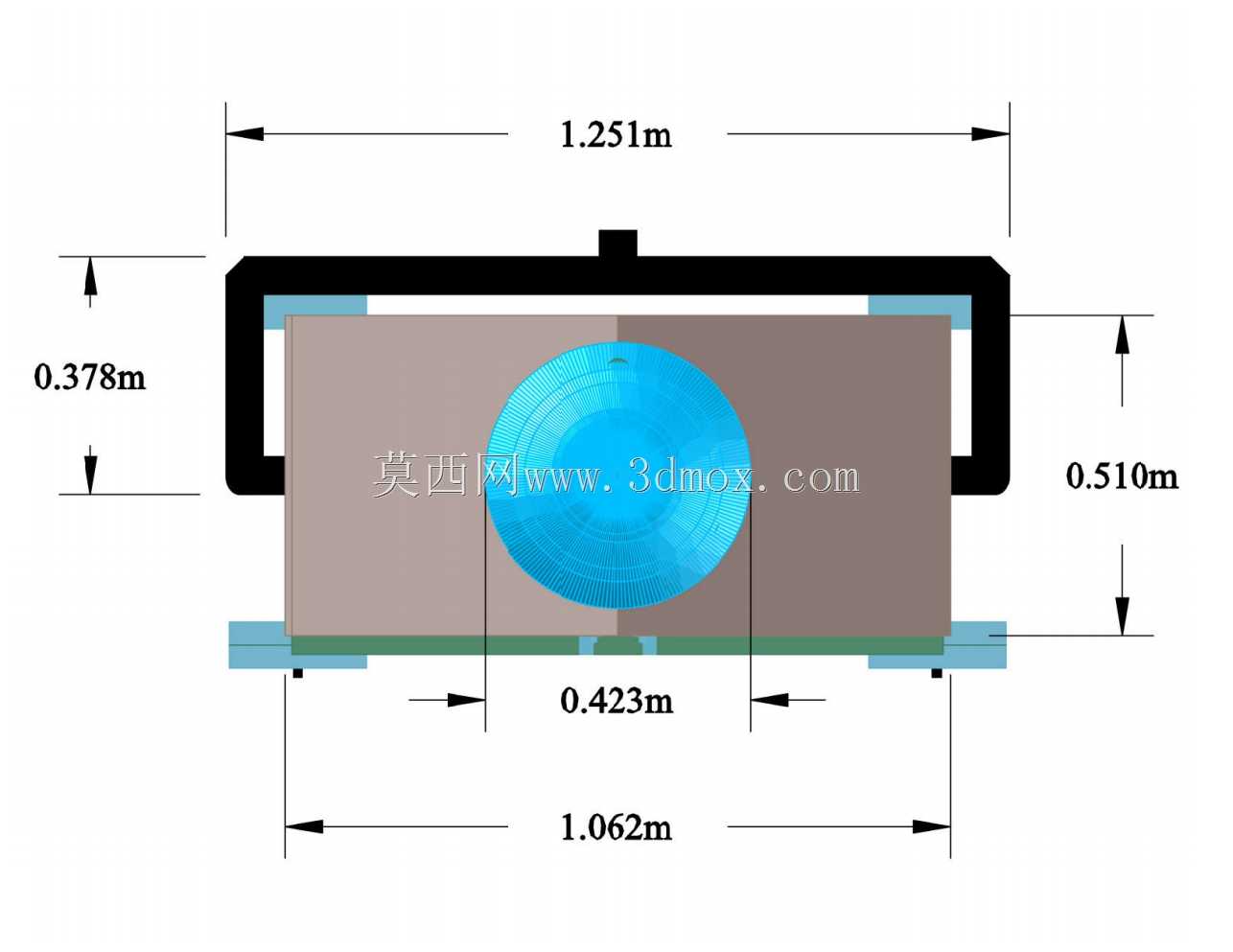

这款可移动立式干燥设备主要面向小型农产品加工场景，适配散户果农、小型农业合作社的鲜果干燥处理需求，依靠太阳能作为主要热源完成果蔬脱水作业，无需接入大功率工业供电线路，在缺电的偏远农业产区也能独立运行。设备整体采用立式柜体结构，底部配置四个带刹车的万向脚轮，可根据日照角度灵活转移摆放位置，最大化提升太阳能接收效率，作业完成后也可直接推移至存储区域，无需额外吊装转运。柜体顶部设置伞形烟囱结构，配合侧面直径0.08m的排气孔，可将干燥过程中果蔬蒸发的水汽及时排出柜外，避免柜内湿度过高导致干燥周期延长、果品霉变。柜体侧下方设置进气管路，外部空气经太阳能集热模块加热后从该管路进入柜内下部，在热压作用下自然向上流动，逐层穿过放置鲜果的托盘，完成与物料的湿热交换后从顶部烟囱排出，形成稳定的自然循环热风路径，无需额外配置风机即可实现均匀送风，降低设备运行的能耗与故障点。柜内设置多层抽拉式托盘，每层托盘采用镂空网格结构，既保证热风可顺利穿透物料层，也方便取放待干燥的鲜果，托盘下方设置储水腔，可承接干燥过程中滴落的高糖果汁，避免汁液堆积在柜底滋生细菌、腐蚀柜体结构。柜体框架采用型材拼接的支撑结构，外部围护板采用隔热材质制作，减少柜内热量向外部环境散失，提升太阳能的热利用效率；柜门采用双开透明视窗设计，无需开门即可观察内部果品的干燥状态，减少开门导致的热量损耗。设备的安装边界较为宽松，仅需选择平整无遮挡的露天场地即可放置，整体占地尺寸不足1平方米，可充分利用庭院、晒场的边角空间布置，不会占用过多生产作业面积。设计过程中充分考虑小型农业生产场景的使用习惯，所有操作部件均设置在人体站立可及的高度范围，进气管路的调节手柄、托盘抽拉操作、脚轮刹车锁定都无需借助辅助工具即可完成，日常维护仅需定期清理储水腔与排气孔的积尘杂物，没有复杂的维保要求。
