USB接口金属屏蔽外壳结构设计

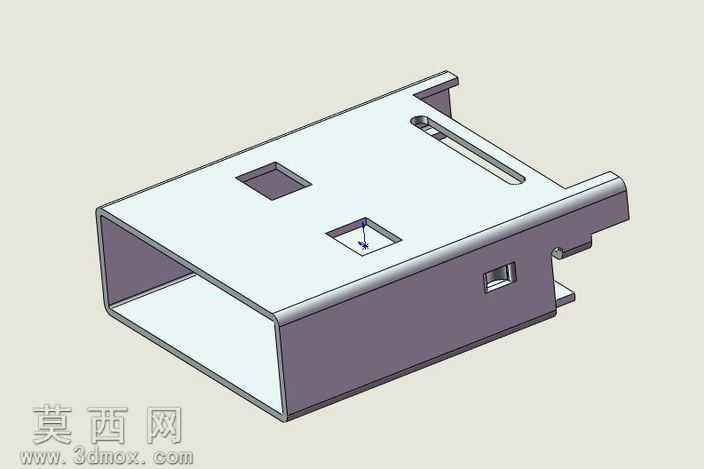

本作品为USB接口金属屏蔽外壳的三维结构设计，建模过程严格遵循USB通用串行总线接口的物理尺寸规范，以钣金类五金零件的加工逻辑为核心开展设计。建模阶段首先绘制外壳的主体展开轮廓草图，通过基体法兰特征构建外壳的基础腔体结构，精准控制腔体的内部净空尺寸，确保后续与USB胶芯、端子组件装配时拥有合理的配合公差，既不会因尺寸过小导致装配卡滞，也不会因尺寸过大出现组件松脱、接触不良的问题。在主体结构基础上，通过拉伸切除特征完成外壳顶面两处方形定位孔、长条形导向槽以及侧面卡扣方孔的细节构建，其中顶面的方形定位孔用于与母座内的塑胶定位柱配合，实现装配时的快速对位，避免外壳出现偏移错位；长条形导向槽用于适配公头插入时的导向筋位，提升插拔过程的顺滑度，减少插拔阻力；侧面的卡扣方孔则用于与母座基座的卡扣结构卡合，实现外壳与内部组件的牢固连接，无需额外螺丝固定即可满足结构强度要求。外壳端部的折边结构通过边线法兰特征生成，折边角度与圆角半径严格参考钣金冲压工艺的加工极限设置，避免出现工艺无法实现的尖锐折角或过小折弯半径，同时折边结构能够有效提升外壳端部的结构强度，减少插拔过程中端部出现变形、卷边的概率。材质配置上为外壳赋予了哑光镀镍金属材质，还原常规USB屏蔽壳的真实表面质感，通过调整材质的粗糙度与金属度参数，模拟冲压五金件表面细微的磨砂纹理，避免渲染效果出现过于夸张的镜面反光，提升模型的真实感。渲染阶段采用柔和的工作室漫射光源，从多个角度打光凸显外壳的腔体结构、开孔位置与折边细节，清晰展示各结构特征的位置与形态。整个设计过程充分考量了五金冲压加工的工艺可行性，所有特征均为冲压、折弯工艺可实现的结构，无倒扣、无特殊加工需求，能够直接用于开模生产参考，同时结构设计兼顾了装配便利性与使用可靠性，各卡扣、定位结构的尺寸均经过公差校核，能够满足USB接口日常插拔使用的强度要求，可作为USB接插件设计、五金外壳结构设计的参考案例使用。
