农林作物根部水肥注入作业设备结构

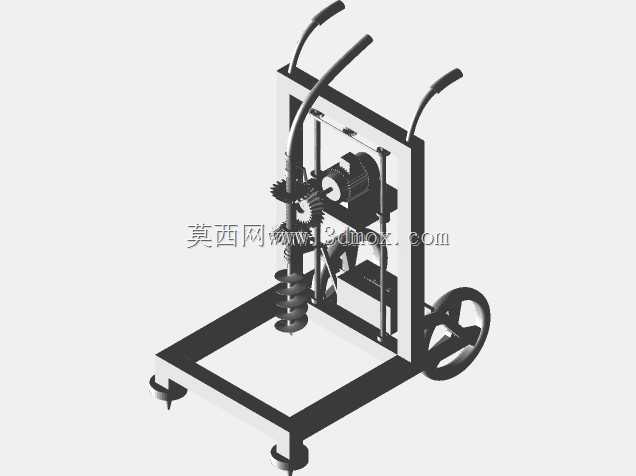

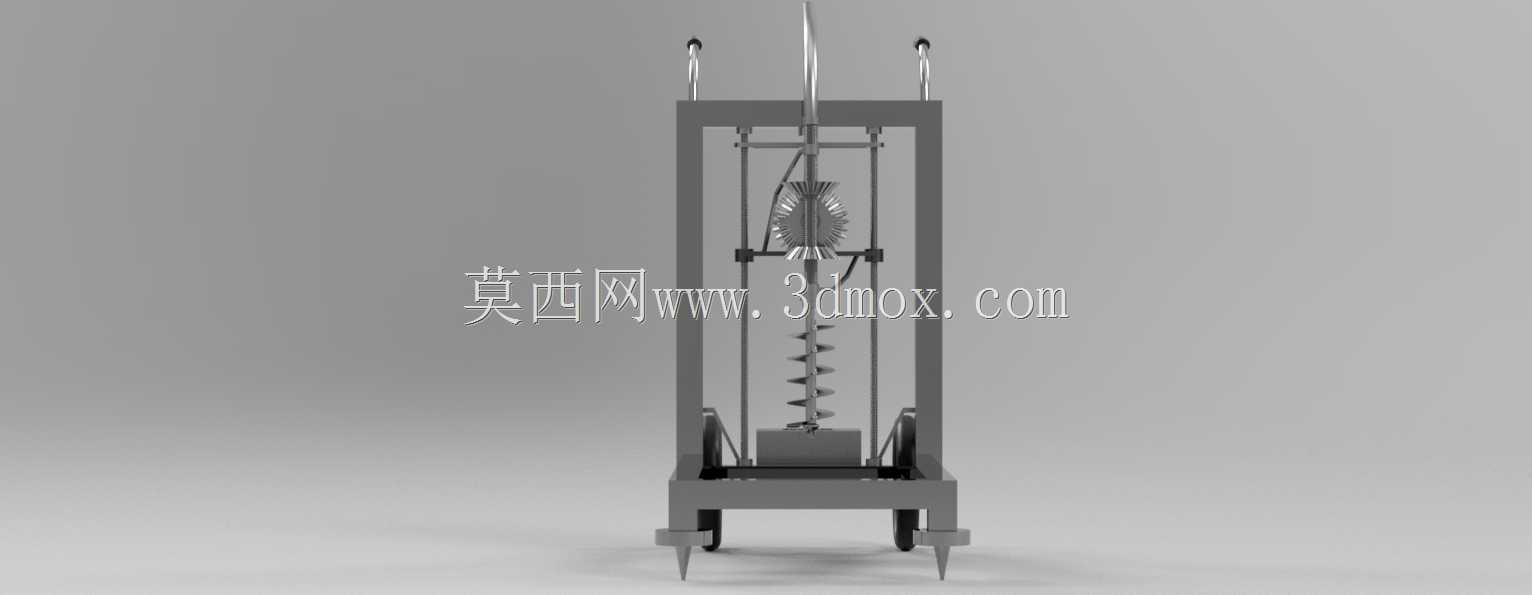

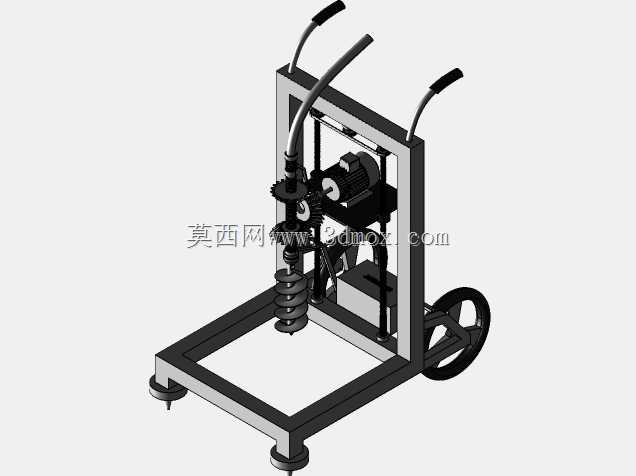

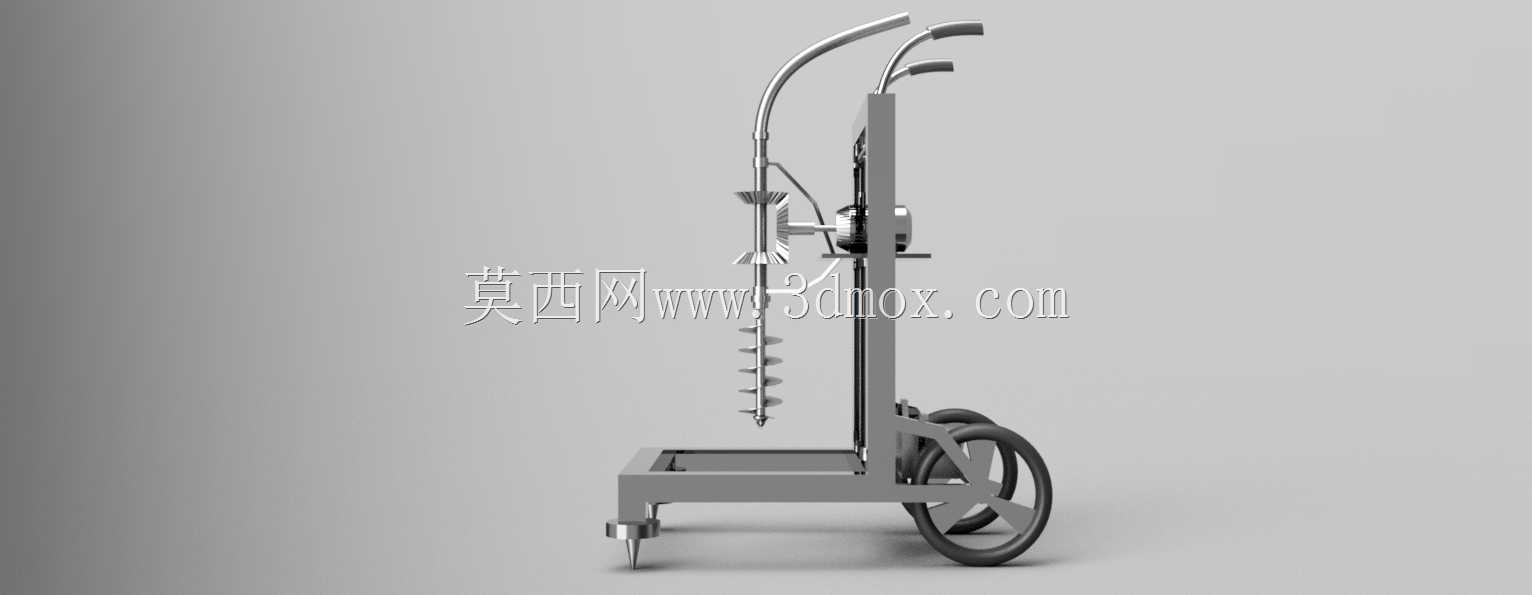

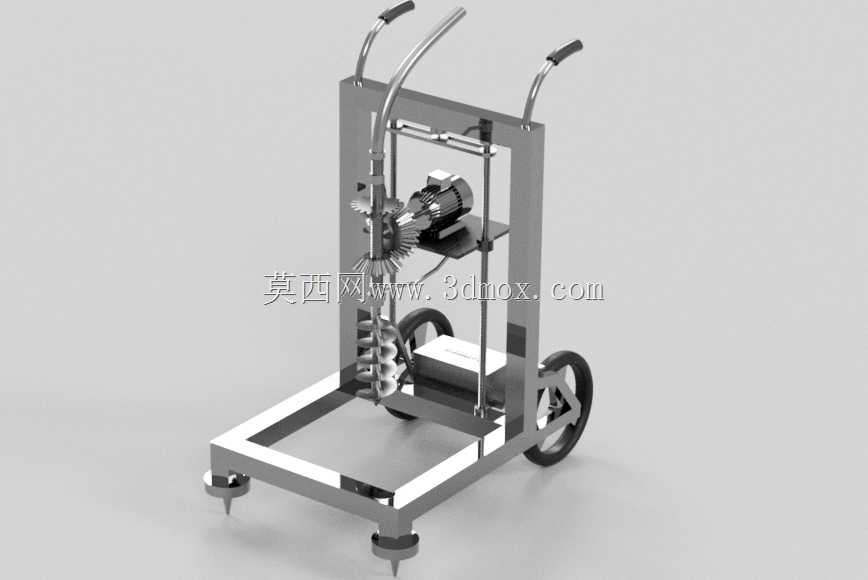

在经济林养护、大田经济作物根部追肥、干旱区苗木定植补水这类作业场景里，传统表层浇灌、撒施的方式存在水肥流失率高、根系吸收效率低的问题，这类根部注入作业设备就是针对这类痛点开发的专用作业机具。设备采用带脚轮的立式框架结构，整体外廓适配窄行距种植园的通行需求，框架底部设置的定位插脚可在作业时插入表层土壤固定整机，避免钻孔注液过程中设备偏移，两侧的扶手方便作业人员推移转场，单台设备可由两名操作人员配合完成地块内的转场与定点作业。核心作业单元集成了钻孔进给与注液输出两套协同机构，钻孔部件采用螺旋钻杆结构，可根据不同作物的根系分布深度调整进给行程，适配从浅根系蔬菜到深根系果树的不同钻孔深度需求，钻杆为中空结构，与注液管路直接连通，钻孔到达设定深度后可直接通过钻杆侧壁的喷嘴输出水肥混合液，无需额外插拔注液管，减少作业工序的空程时间。动力与控制单元集成在框架中部的安装位，配套的气缸用于控制钻杆的升降进给动作，方向控制阀用于切换进给与注液的作业状态，流体管路依次连接压缩机、泵体、电磁流量控制阀与流量计，可精准控制单孔注液量，避免不同作业点的水肥施用量偏差过大，保证作物养分供给均匀。设计过程中充分考虑了田间作业的复杂工况，所有外露管路均采用防腐蚀、耐磨损的材质，框架采用方管焊接结构，整体刚性可承受钻孔过程中的径向载荷，避免钻杆弯曲变形；设备的重心沿框架竖直中心线分布，推移过程中不易发生侧翻，底部脚轮采用实心橡胶材质，可适应田间不平整的土路、垄沟地形，无需额外铺设作业便道。注液喷嘴的开孔角度经过优化，输出的液体可沿钻孔径向渗透到根系主要分布层，减少液体向深层土壤的无效渗漏，设备的操作控件全部集中在扶手附近的安装位，作业人员无需弯腰即可完成进给、注液、停机的全部操作，降低长时间作业的劳动强度。整套结构没有冗余的复杂传动部件，日常维护仅需定期清理钻杆附着的泥土、检查管路密封件即可，适配基层农林作业单位的使用与维护能力。
