半自动离心式蜂蜜提取设备结构设计

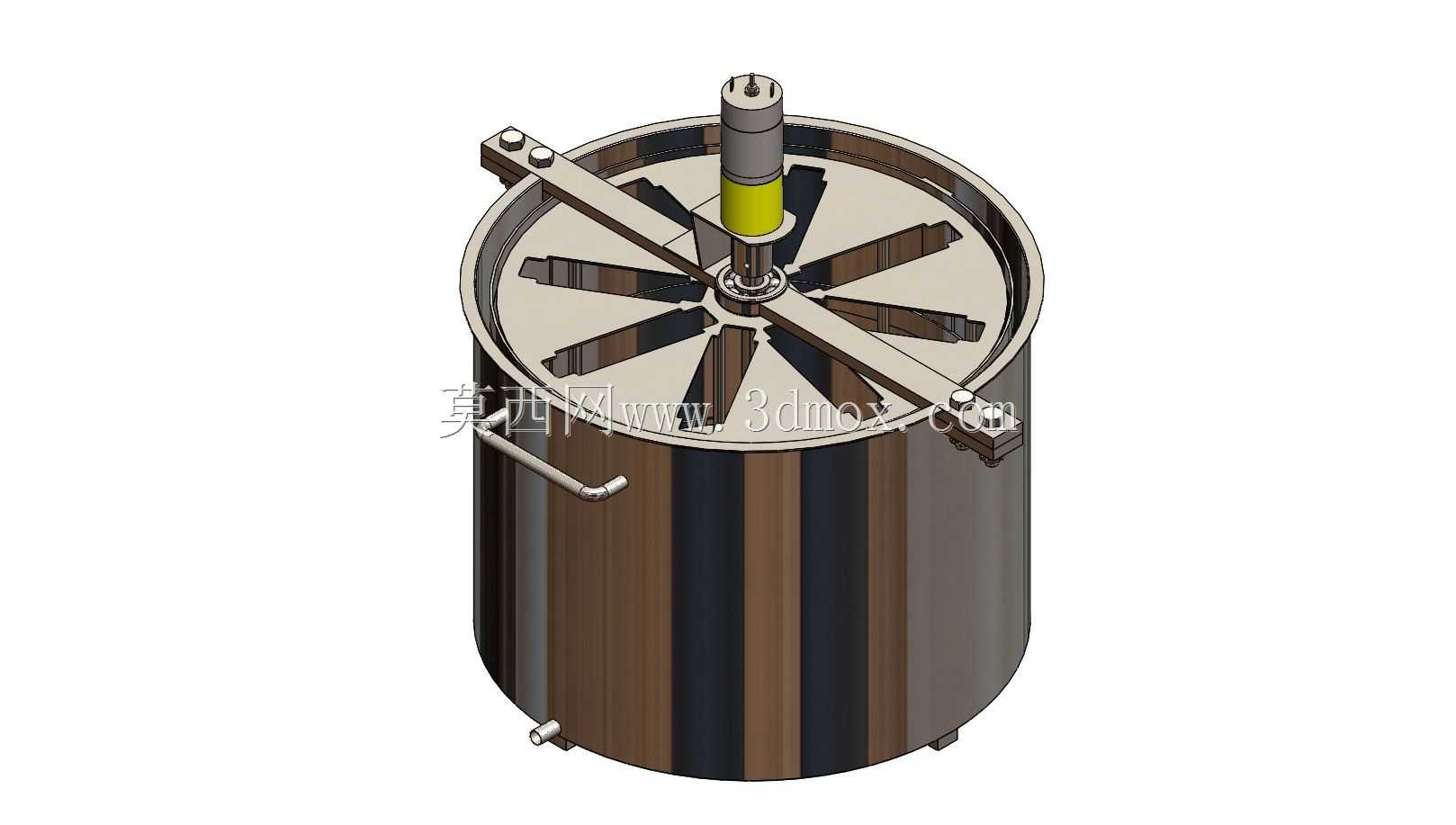

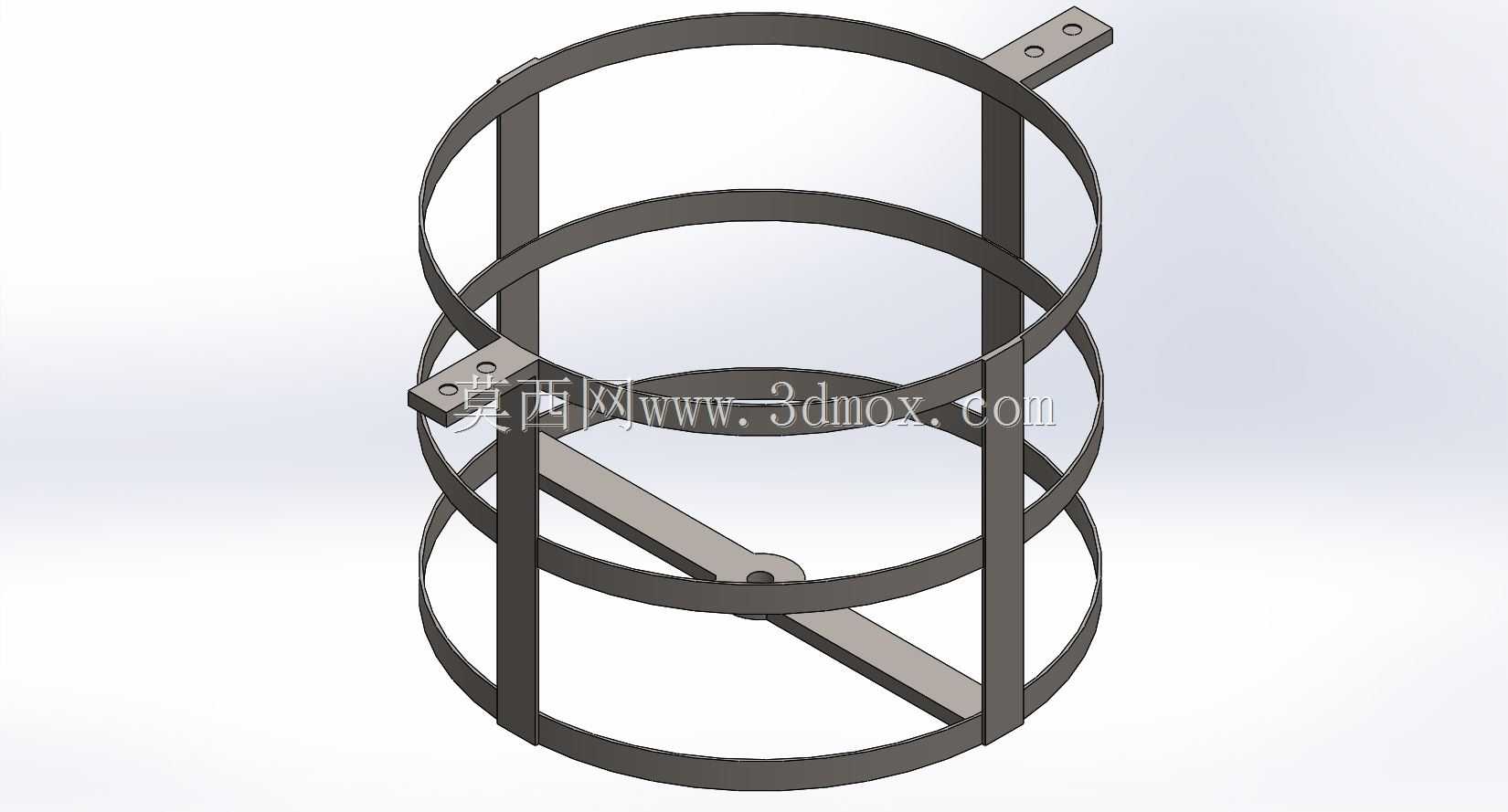

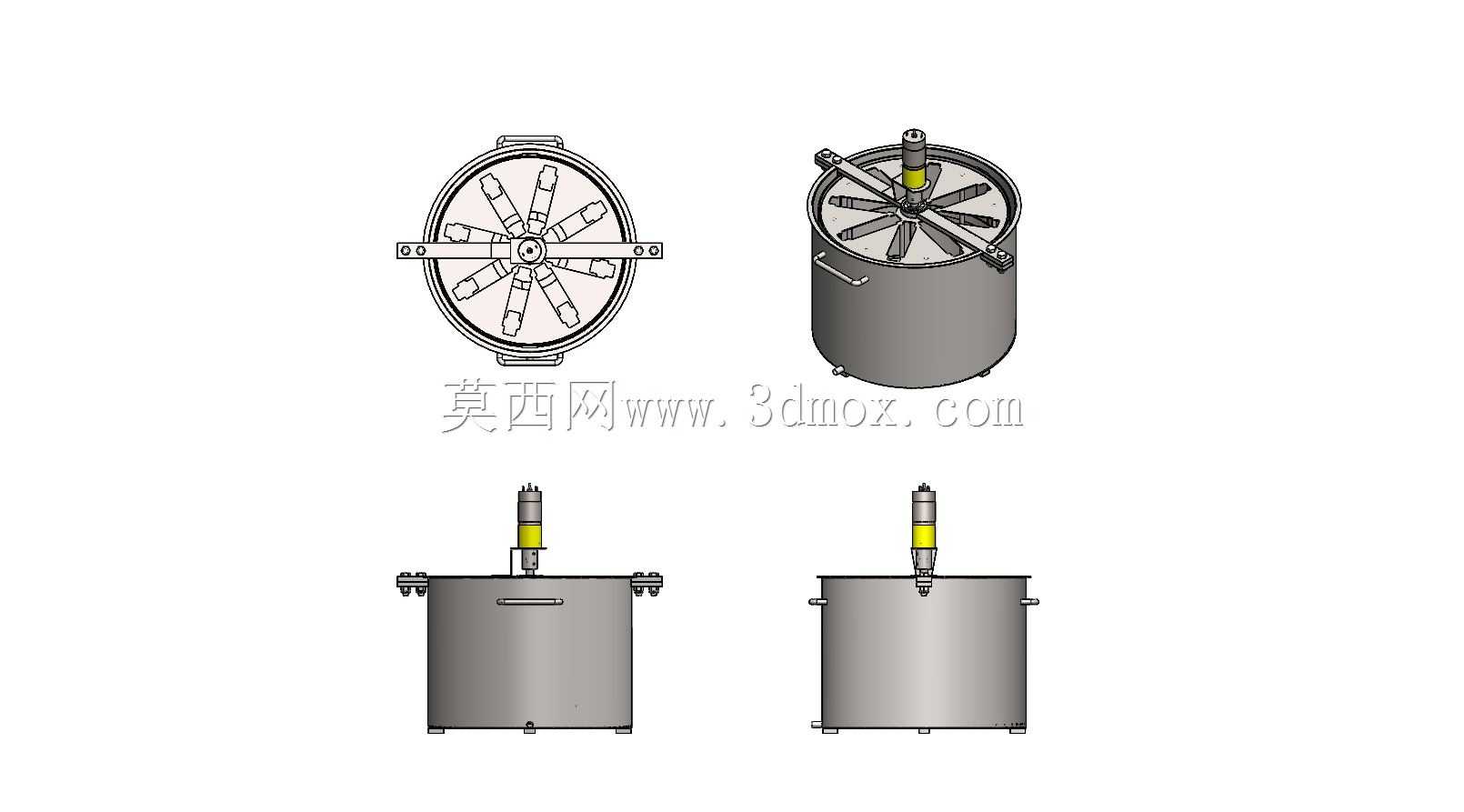

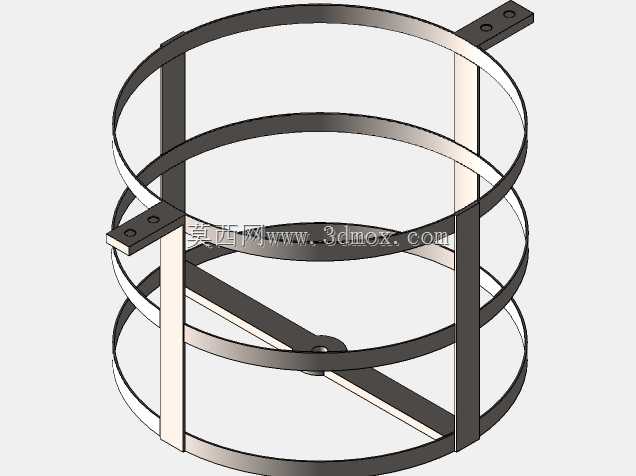

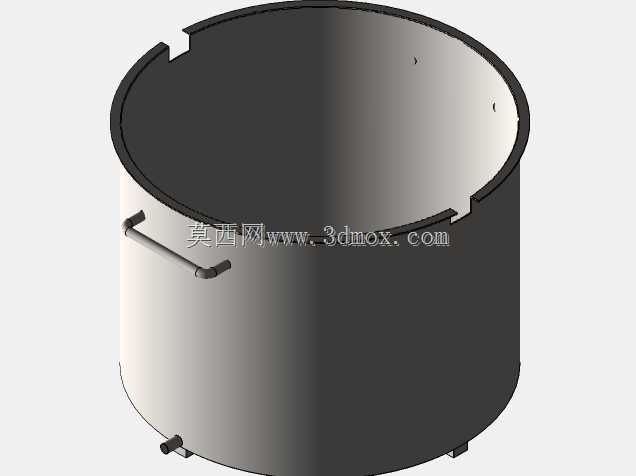

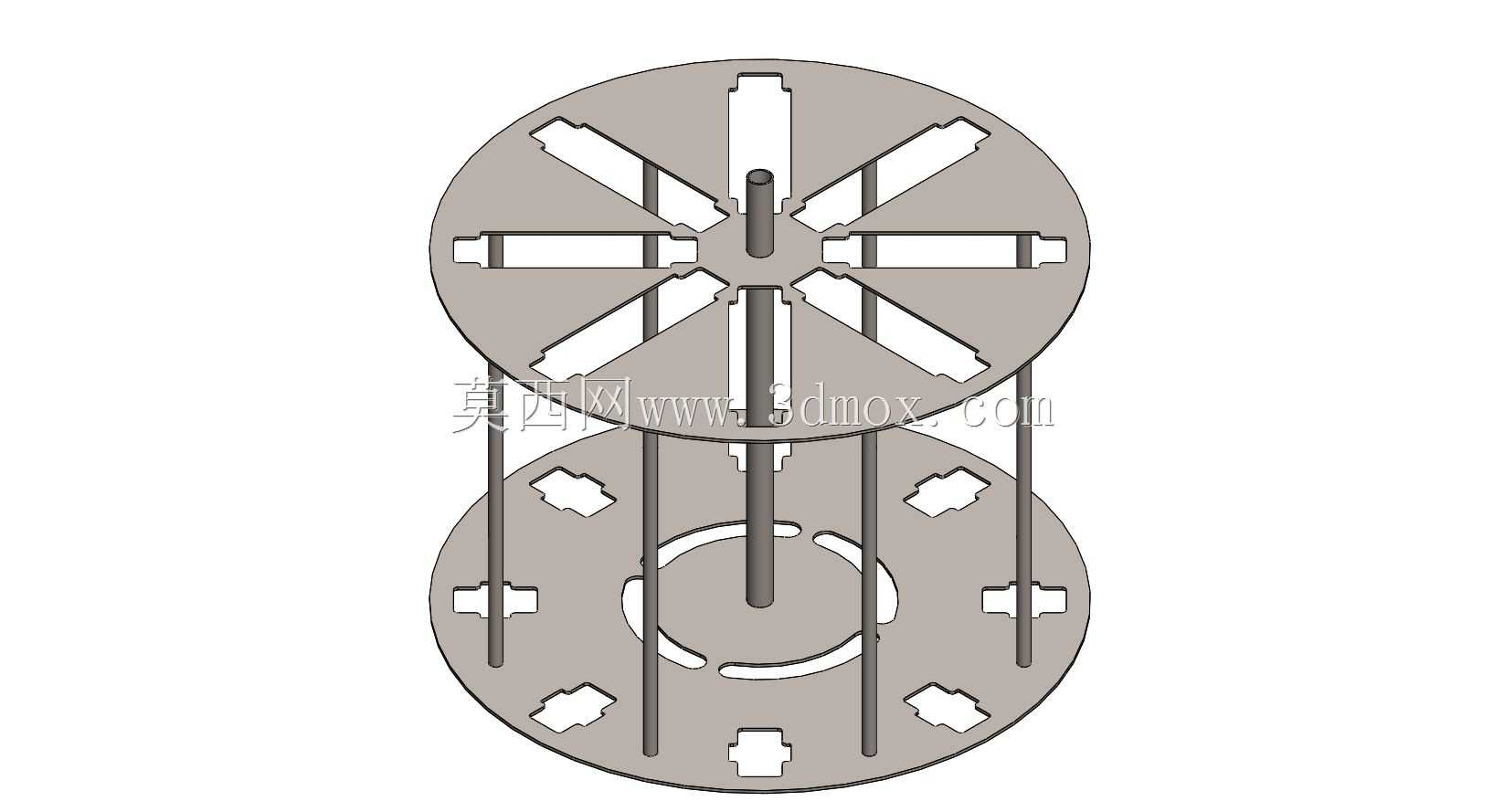

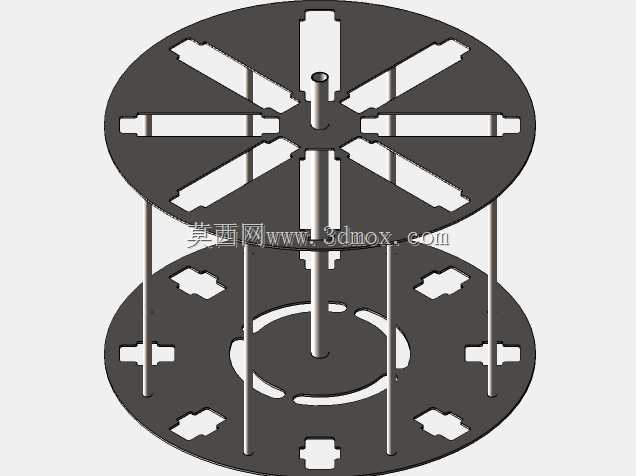

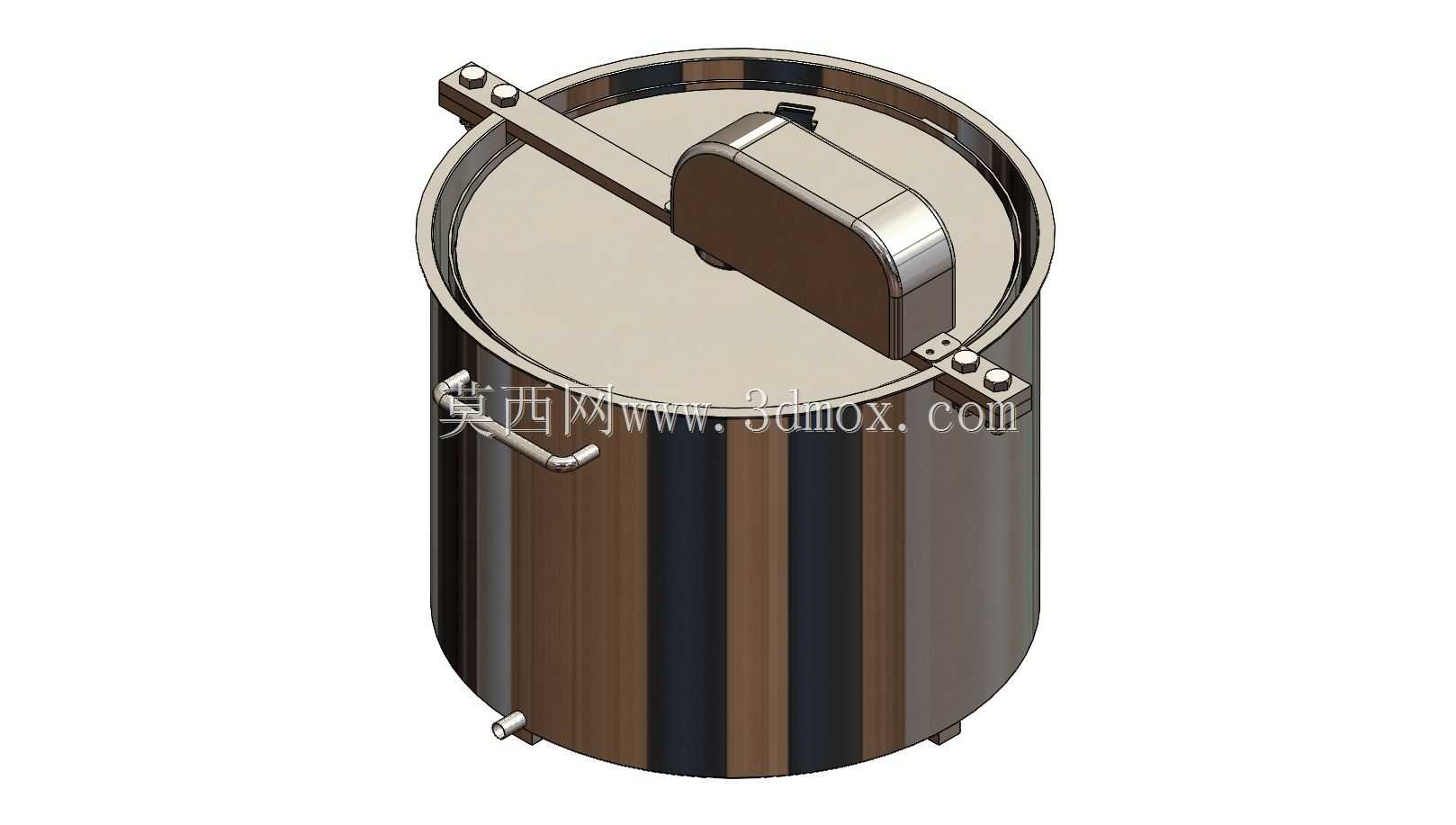

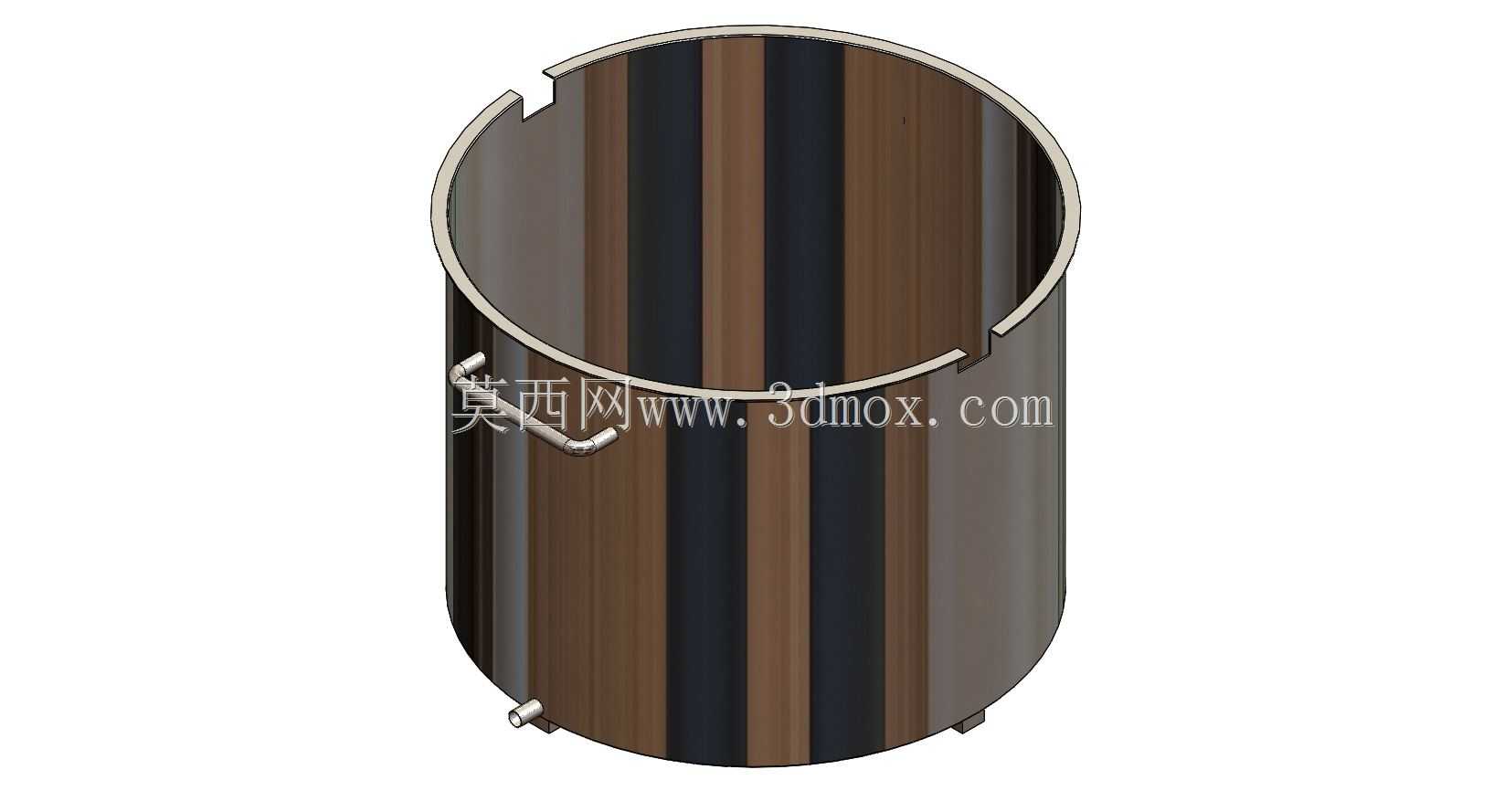

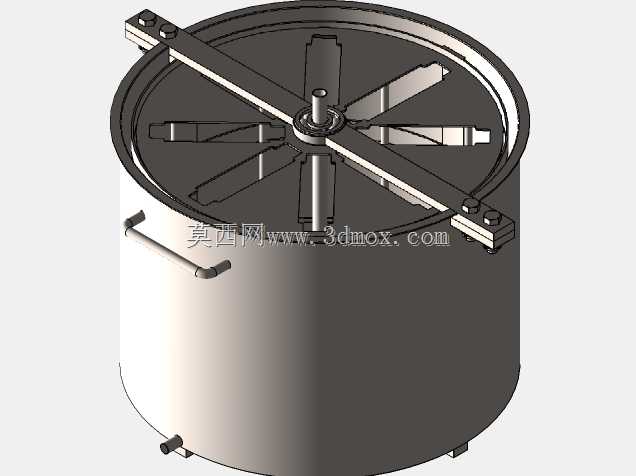

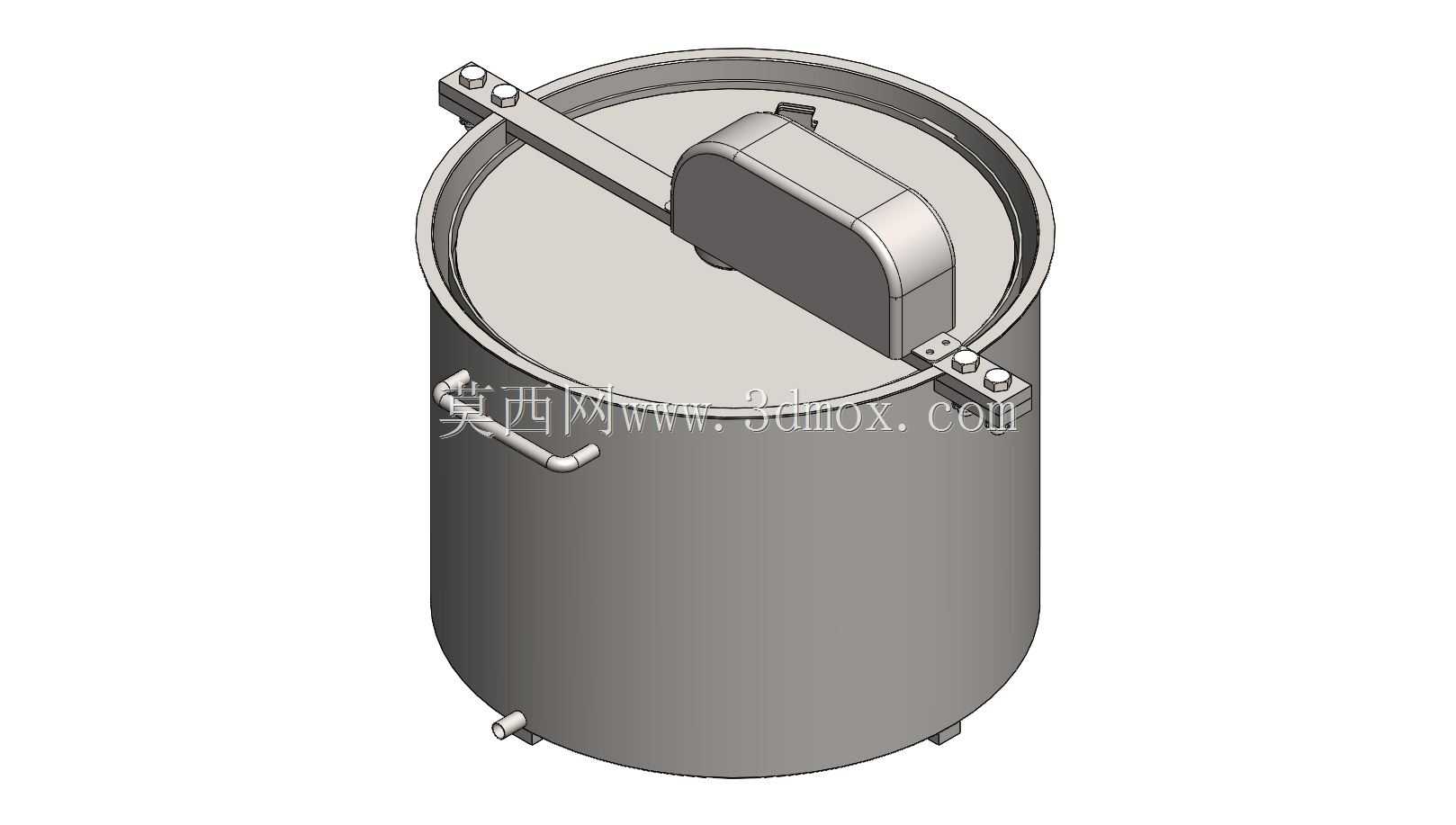

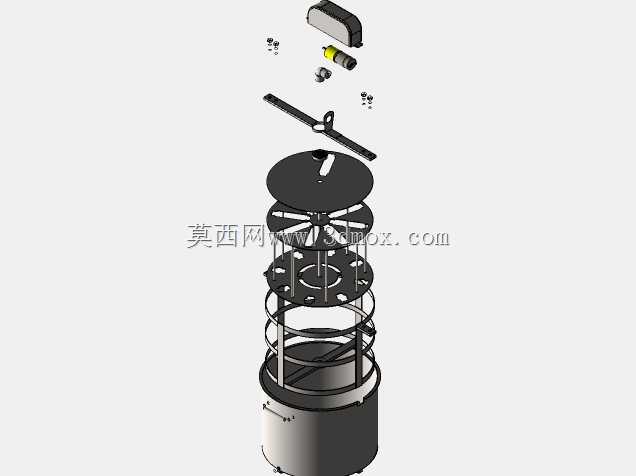

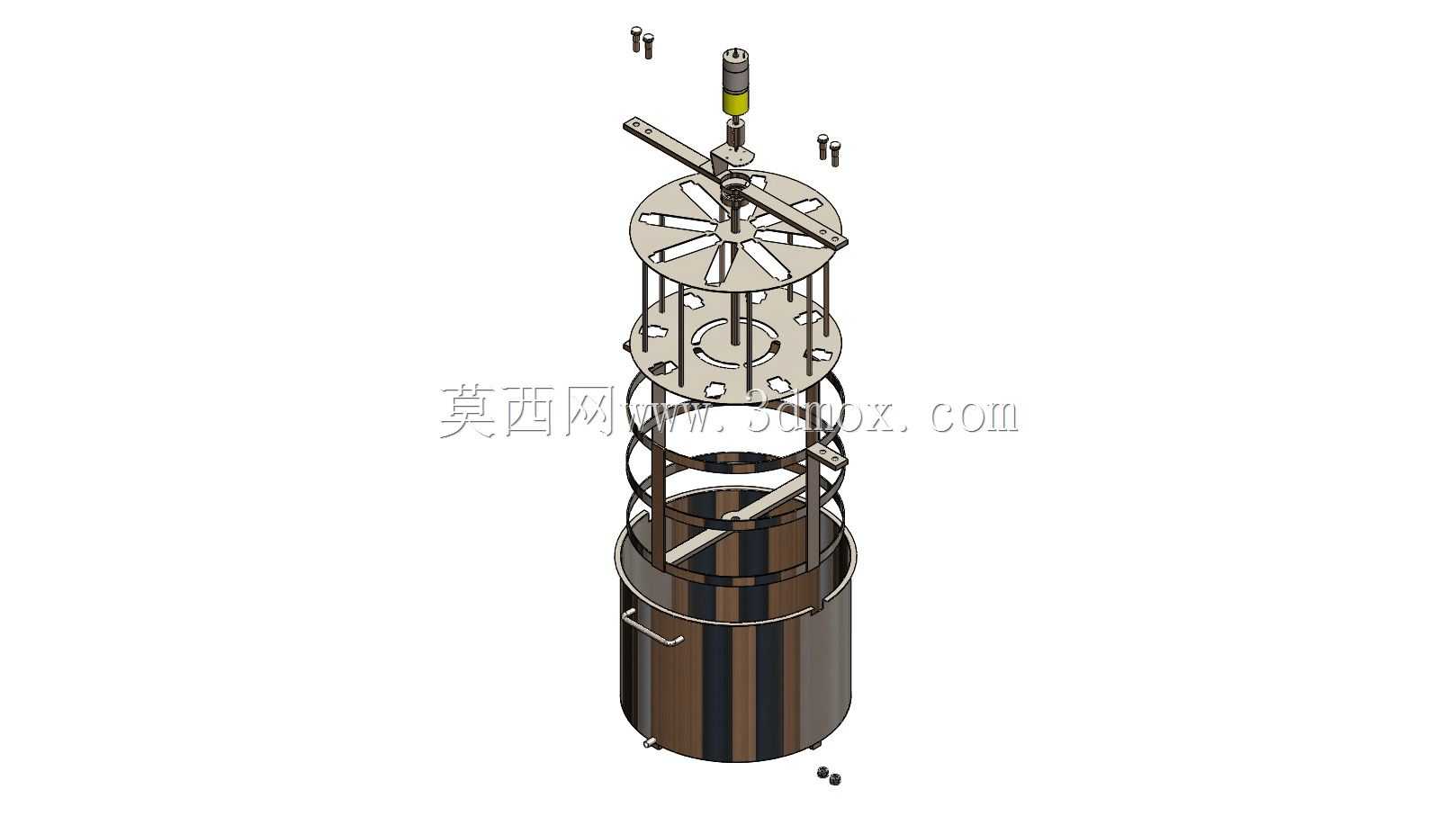

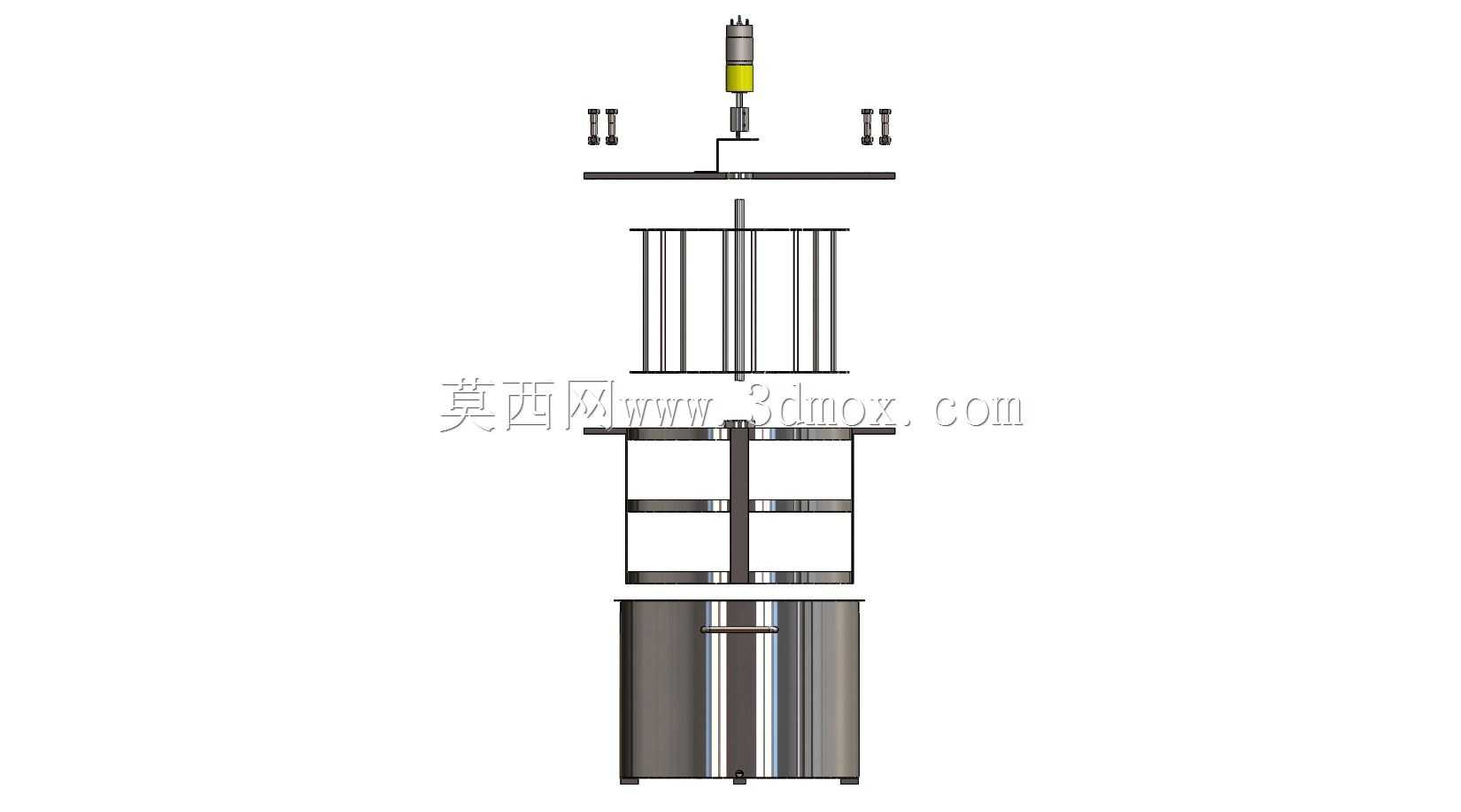

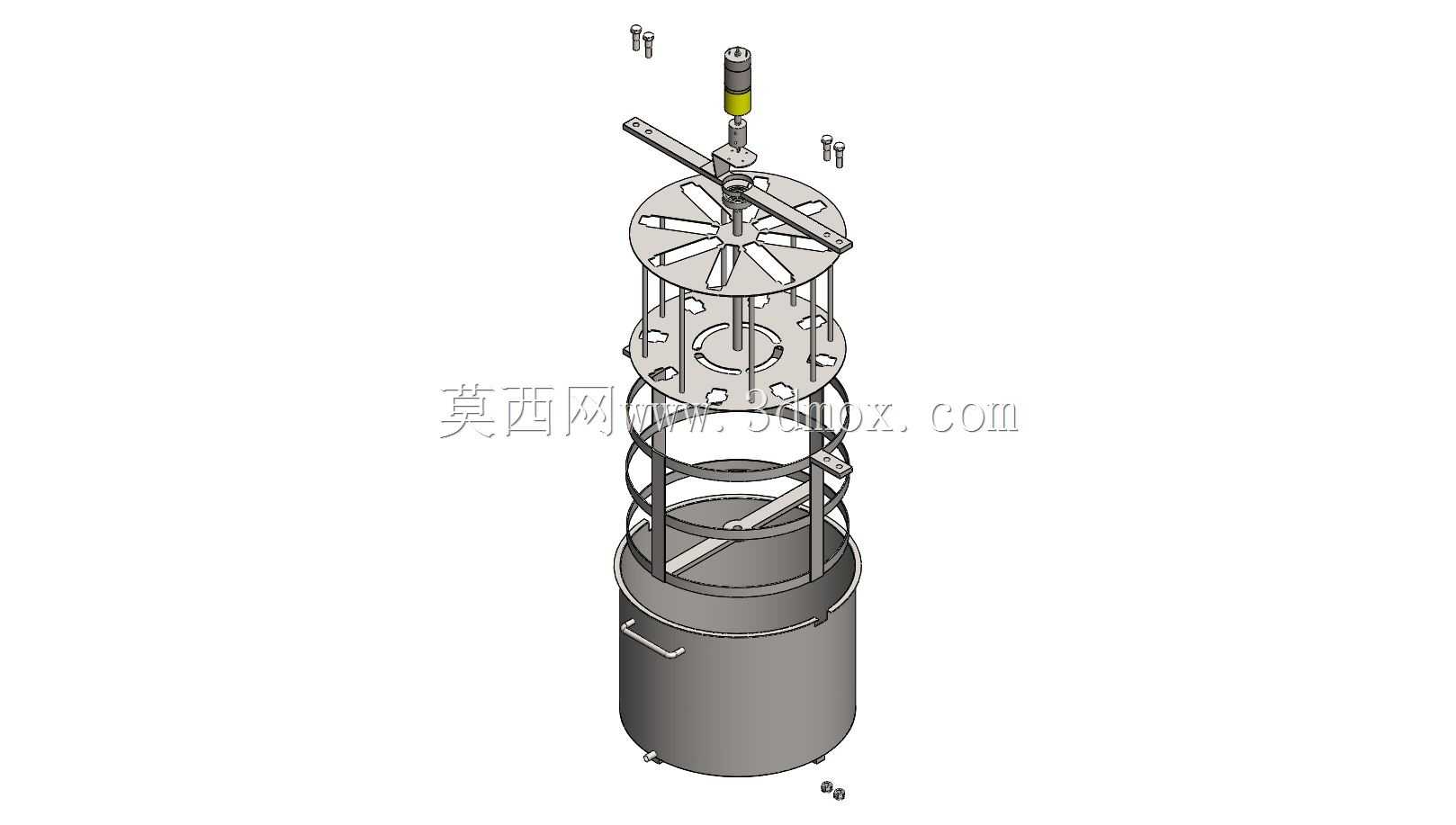

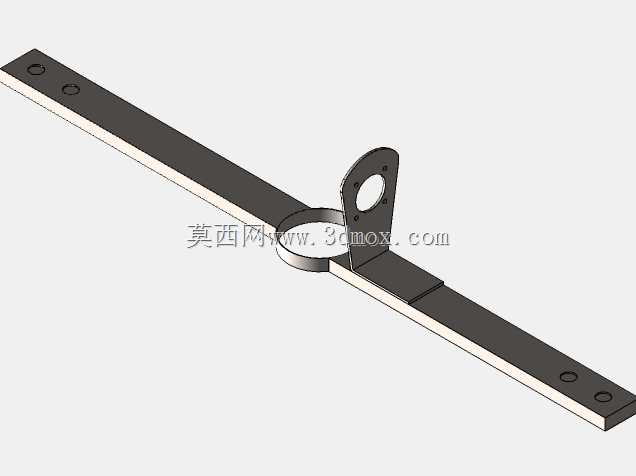

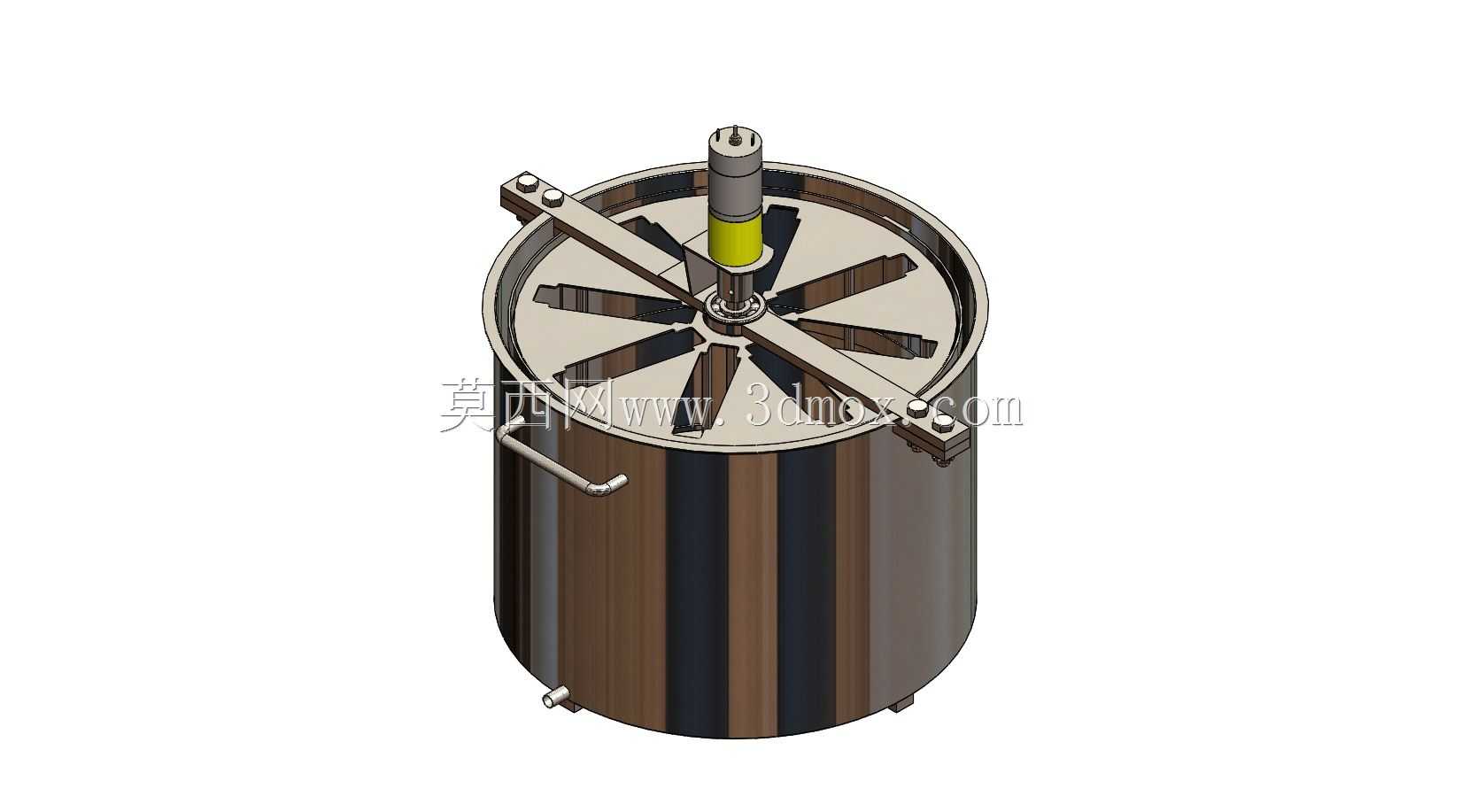

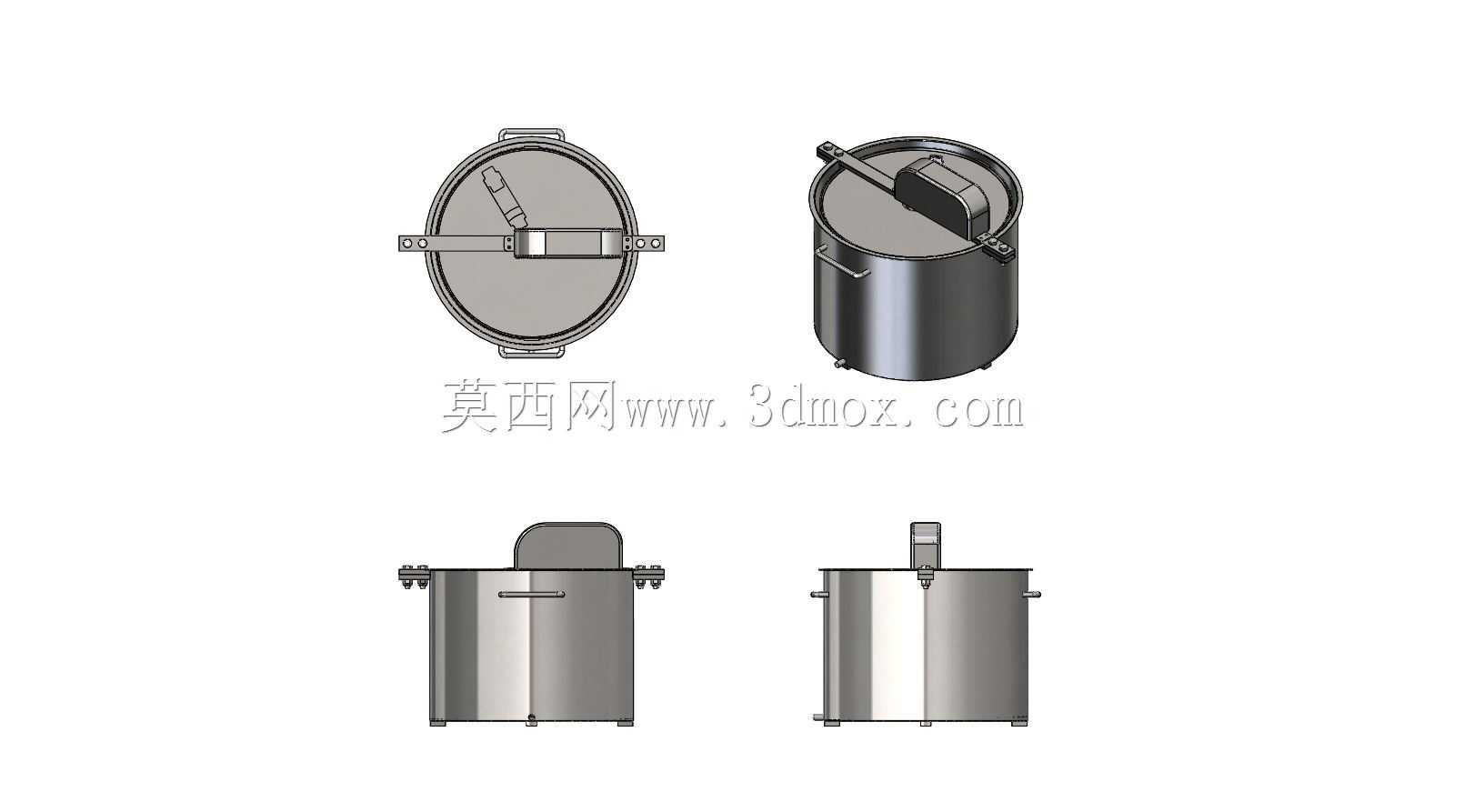

这款半自动蜂蜜提取设备主要面向中小型养蜂场、蜂产品加工散户的取蜜作业场景，适配标准规格的巢脾取蜜需求，替代传统手动摇蜜的高强度重复作业，同时避免暴力取蜜对巢脾结构造成的不可逆损伤，保障巢脾可重复投入蜂群使用，降低养蜂生产的耗材成本。设备主体采用立式圆柱罐体结构，罐体选用食品级不锈钢板材卷制焊接而成，内壁做镜面抛光处理，既满足食品接触的卫生要求，也能减少蜂蜜残留挂壁，降低作业后的清洗难度。罐体顶部设置十字交叉的横梁支撑结构，中心位置安装传动主轴组件，主轴下端连接辐射状排布的巢脾固定架，单次可容纳多片标准巢脾同步作业，固定架上设置弹性卡扣结构，可快速完成巢脾的装夹与拆卸，适配不同厚度的常规巢脾安装，装夹后巢脾与径向保持固定夹角，在离心作业时不会出现滑移、脱落问题。主轴上端延伸出罐体顶部，连接动力输入段，可适配手动摇柄或者低速电机驱动两种模式，切换操作无需额外拆解结构，兼顾无供电区域的户外流动放蜂场景、固定场地的电动高效作业需求。罐体侧面下部设置出蜜口，内置简易过滤结构，可在蜂蜜流出时初步滤除蜡屑、蜂尸等大颗粒杂质，出蜜口位置距离罐体底部预留足够的接蜜容器放置空间，无需额外垫高设备即可适配常规接蜜桶的放置。罐体底部设置三个均布的支撑脚，单个支撑脚高度可小幅调节，能够在不平整的户外场地快速调平设备，避免高速旋转时出现晃动、异响问题。设计过程中重点考量了动平衡性能，辐射状巢脾架的配重经过对称校核，旋转过程中径向受力均匀，不会出现偏载导致的主轴磨损加剧问题；罐体与内部旋转架之间预留足够的安全间隙，即使巢脾出现轻微变形也不会与罐体内壁发生刮擦；顶部横梁采用快拆结构设计，松开两侧的锁紧卡扣即可向上翻起横梁，取出内部的巢脾架进行深度清洁或者维护更换，日常作业时锁紧卡扣可提供足够的压紧力，避免旋转过程中横梁出现松脱。设备整体外径控制在常规单人可环抱操作的尺寸范围内，重量满足两人可轻松搬运的要求，适合转地放蜂时随车携带，罐体侧壁设置的侧把手可辅助搬运、也可在手动驱动模式下作为扶持点位，提升操作稳定性。
