固定式饲料混合搅拌设备结构设计

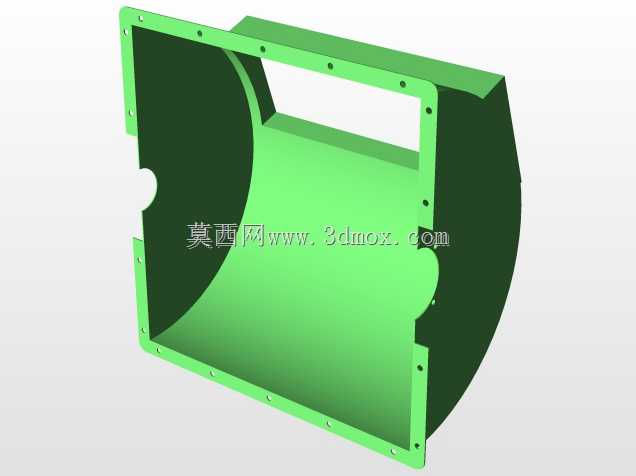

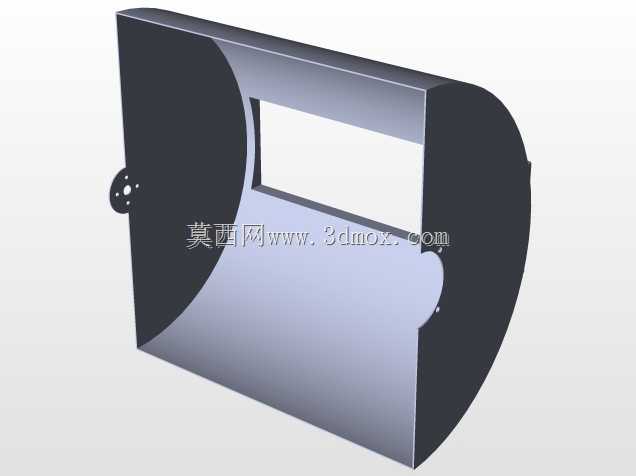

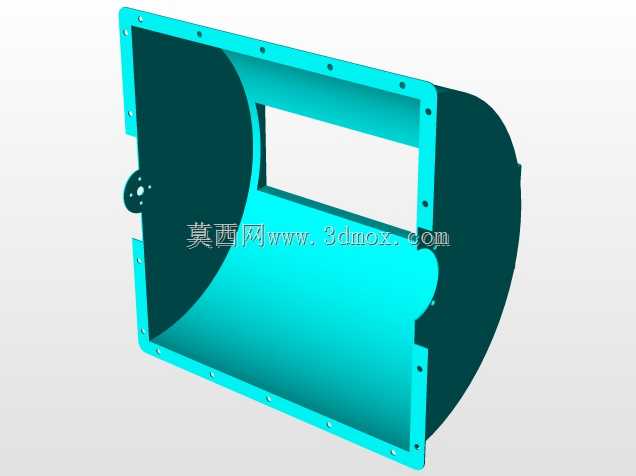

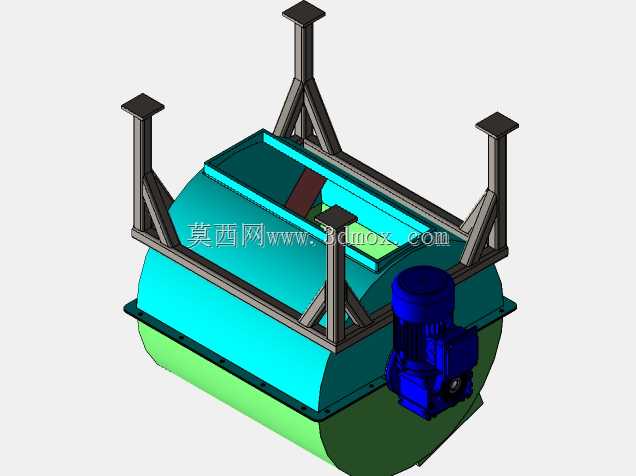

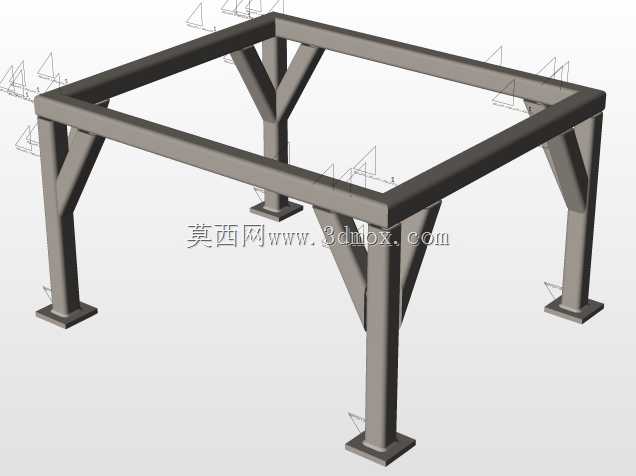

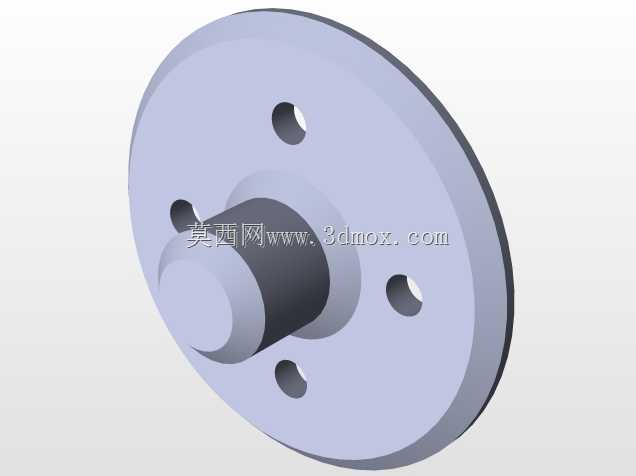

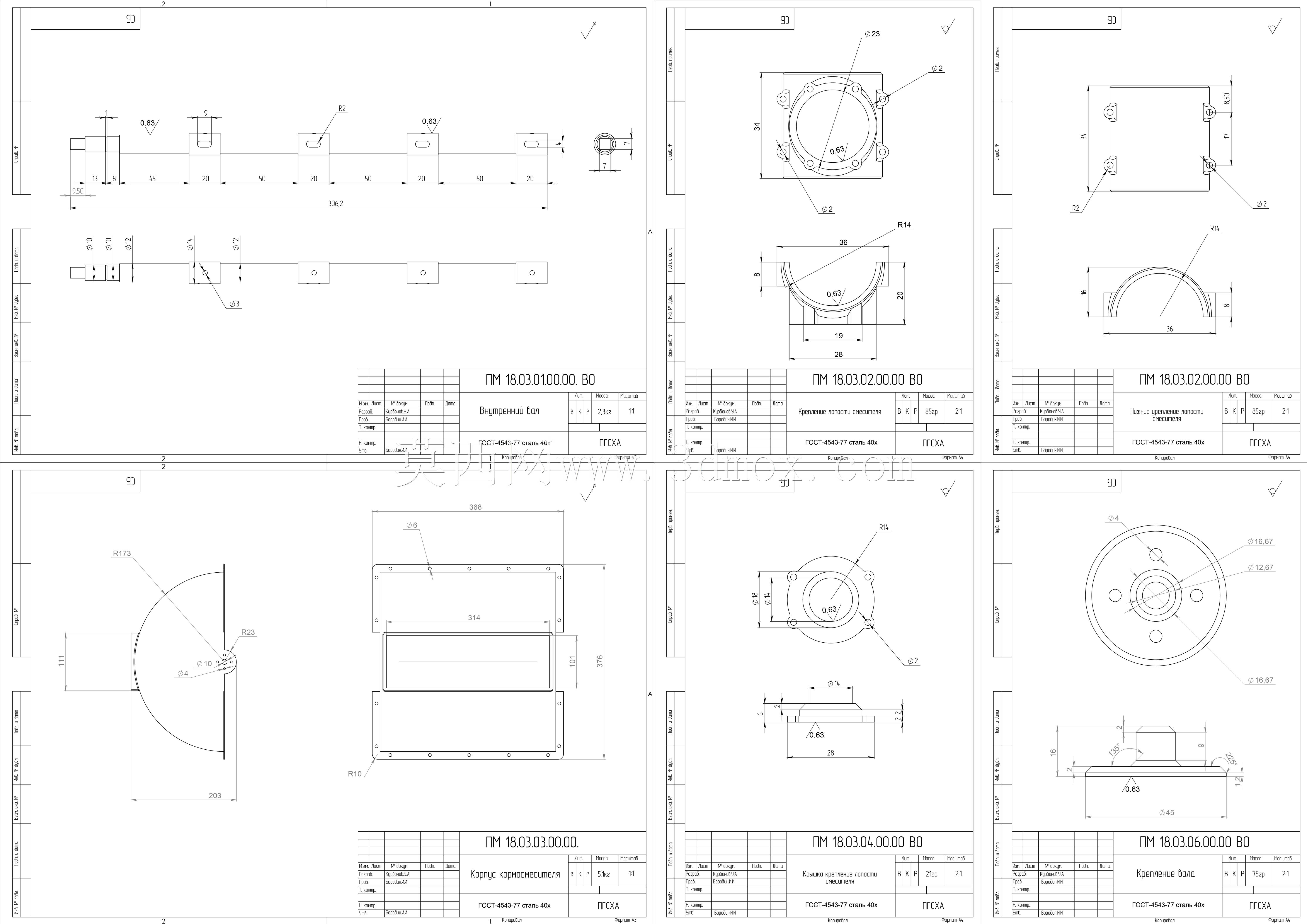

这套固定式饲料混合设备的结构设计，主要面向规模化畜禽养殖场景的饲料加工工段，也可适配中小型饲料加工厂的批次混合作业需求，核心作用是将不同配比的谷物粉料、添加剂、青贮碎料等多组分物料充分均匀混合，保障成品饲料的营养组分一致性，避免畜禽采食过程中出现营养摄入不均的问题。整套设备采用固定安装式布局，无需频繁转场移位，因此在结构设计阶段优先考量了安装基础的适配性，底部机架预留的安装孔位可直接匹配常规混凝土地基的预埋螺栓间距，安装时无需额外制作复杂过渡支架，降低现场施工的改造成本。从功能结构来看，设备核心的搅拌腔体采用圆弧过渡的U型截面设计，这种结构能有效减少搅拌过程中的物料残留死角，避免不同批次物料切换时出现混料污染问题，腔体上部的进料口采用宽边法兰结构，可直接对接上游的螺旋输送机或者人工投料平台，进料端的密封结构采用嵌入式橡胶压条，能减少粉料搅拌过程中的粉尘外溢，改善作业现场的环境。腔体侧部的端盖采用快拆式螺栓连接结构，日常维护时无需动用大型吊装设备即可拆卸，方便操作人员清理腔体内壁残留的结块物料，也便于更换磨损的搅拌桨叶。设备的传动连接端设置在腔体端部的独立安装座上，安装座与腔体主体采用焊接后整体机加工的工艺，保障传动部件的同轴度要求，减少设备运行过程中的振动与异响。从外形安装边界来看，整套设备的宽度尺寸适配常规车间的通道宽度，安装后两侧预留的操作空间可满足日常巡检、检修的操作需求，设备的出料口设置在腔体底部的最低位置，采用弧形闸门结构，出料时可依靠物料自重实现快速排空，减少残留。设计过程中针对机架部分做了加强筋布局优化，在搅拌腔体与机架的连接位置增设了斜向支撑筋板，可抵消搅拌过程中物料翻动带来的交变载荷，避免长期运行后机架出现焊缝开裂、变形等问题。整套图纸涵盖了机架、搅拌腔体、端盖、进料口、出料闸门等全部非标准结构件的加工尺寸，每个零件的形位公差、焊接要求都做了明确标注，结构设计人员可直接基于这套模型拆分零件图做生产工艺转化，设备选型人员也可参考模型的安装尺寸做车间布局规划，建模过程中所有配合面都按照实际装配公差做了间隙预留，装配验证时不会出现干涉问题。
