T2000型压力变送器结构设计

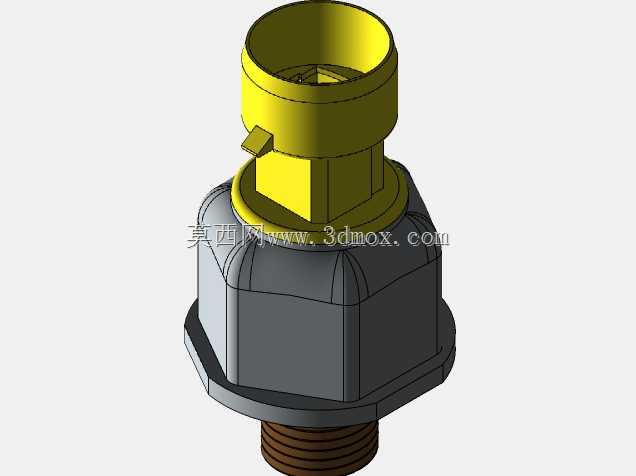

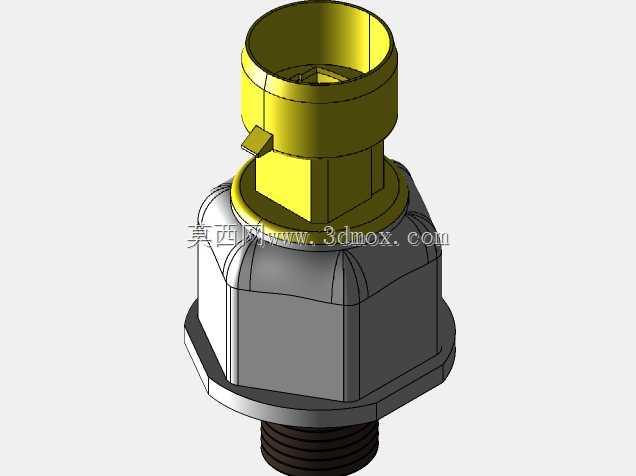

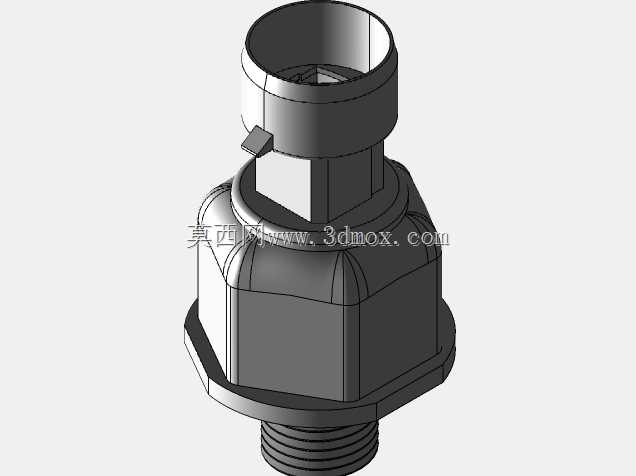

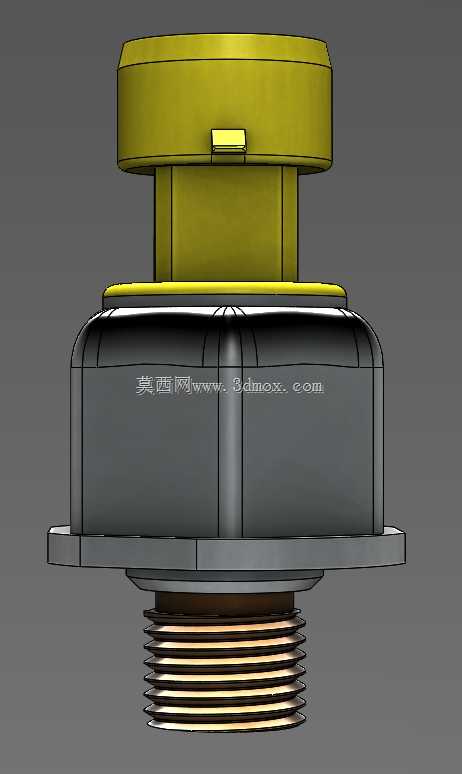

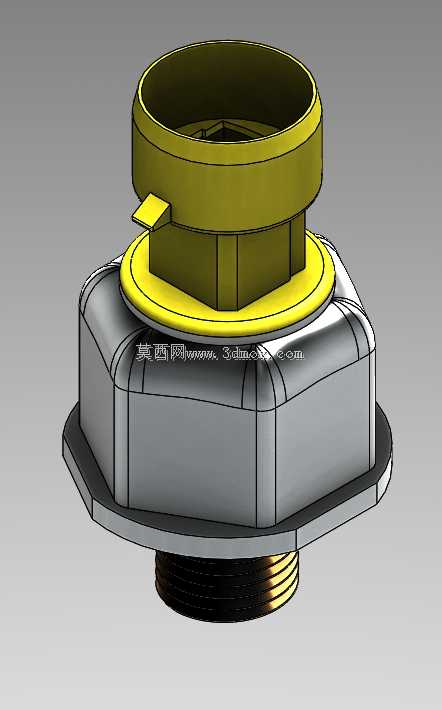

这款压力变送单元的结构设计，完全围绕工业现场压力检测的实际安装与使用需求展开，底部采用外螺纹连接结构，适配工业管路常见的内螺纹检测接口，安装时可直接旋入待测管路的预留检测孔，配合中部的六角棱边结构，可使用普通开口扳手完成拧紧操作，无需定制专用安装工装，适配现场运维的常规工具配置。上部的圆柱腔体为变送电路的容纳空间，侧壁预留的凸起卡位结构，用于安装时的周向定位，避免接线完成后设备受管线拉扯发生转动，导致接线端子松动或密封面受力不均。中间的环形密封垫片安装位，可适配不同厚度的平垫片或O型密封圈，根据被测介质的特性选择对应材质的密封件，满足液压油、压缩空气、工业水等多种介质的密封需求，避免被测介质从安装螺纹处渗漏。从功能实现角度看，下部螺纹端内置压力感应芯体，直接与被测介质接触，将介质压力信号转换为电信号后，通过上部腔体内的变送电路处理为标准模拟量信号，可直接接入工业控制系统的模拟量采集模块，实现管路压力的实时监测。设计过程中充分考虑了现场安装的空间边界，六角主体的对边尺寸参照常规同量程压力检测元件的安装尺寸设计，可直接替换同规格的老旧压力检测元件，无需改动原有管路的安装开孔位置，也不需要调整周边管线的排布，降低现场改造的工作量。上部圆柱腔体的直径小于下部六角主体的对边尺寸，安装时扳手操作空间不会与上部结构发生干涉，接线端的预留空间可容纳常规的航空插头或压线式接线端子，即使在管路排布密集的阀组区域，也能完成接线操作，不需要额外弯折周边管线。结构的棱角处均做了小圆弧过渡处理，避免安装过程中锐边划伤操作人员，同时也能减少应力集中，提升壳体在承压状态下的结构强度，即使在系统压力波动较大的工况下，壳体也不会出现应力开裂的问题。底部螺纹的长度经过适配设计，既保证旋入管路后有足够的螺纹啮合长度承受系统压力，又不会因为螺纹过长伸入管路内部，干扰管内介质的流动状态，避免带来额外的压力损失或者流场扰动影响检测精度。
