立式结构叉车驾驶舱三维设计模型

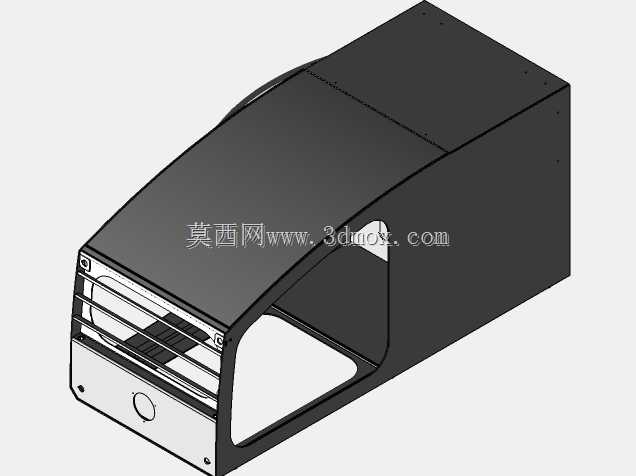

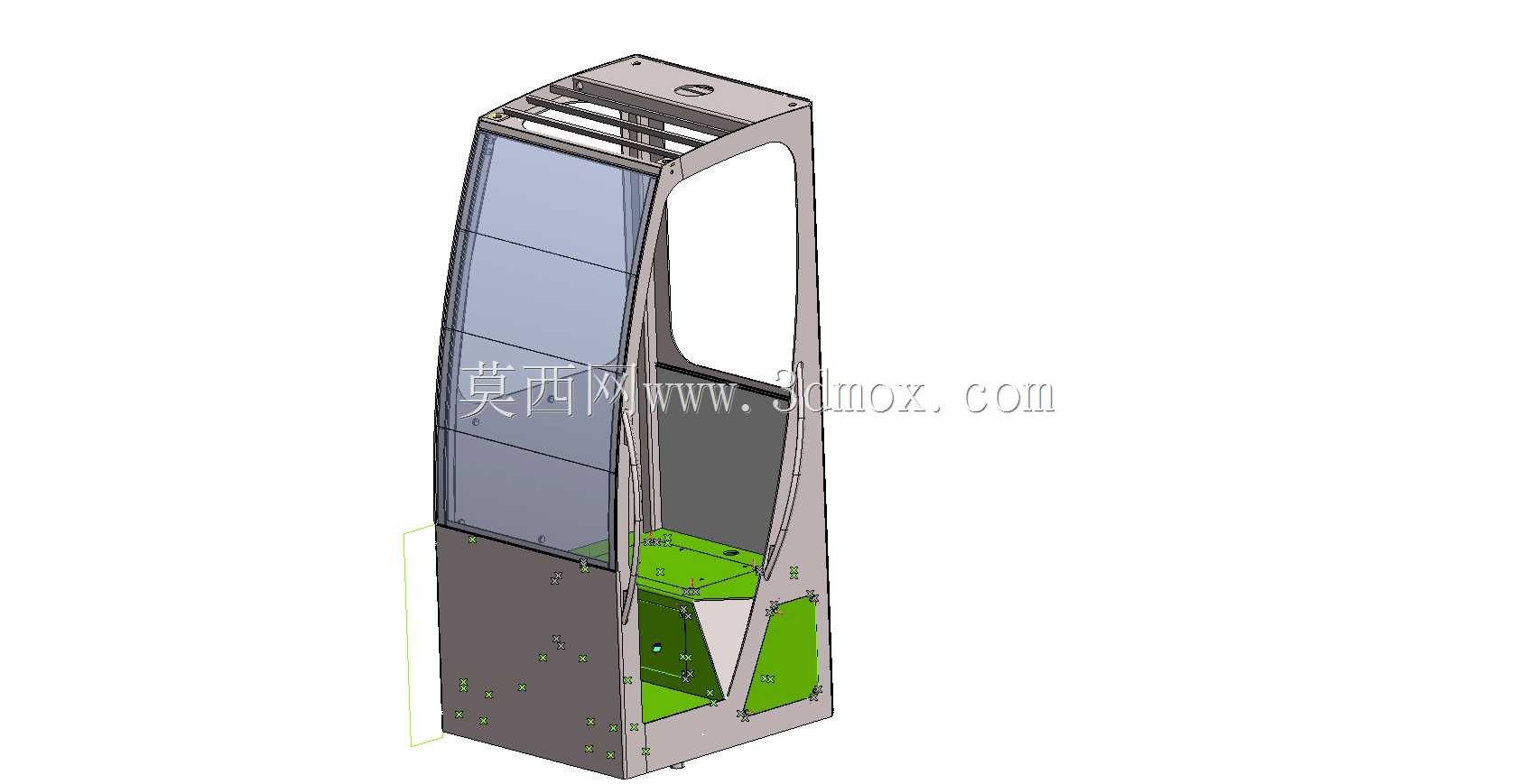

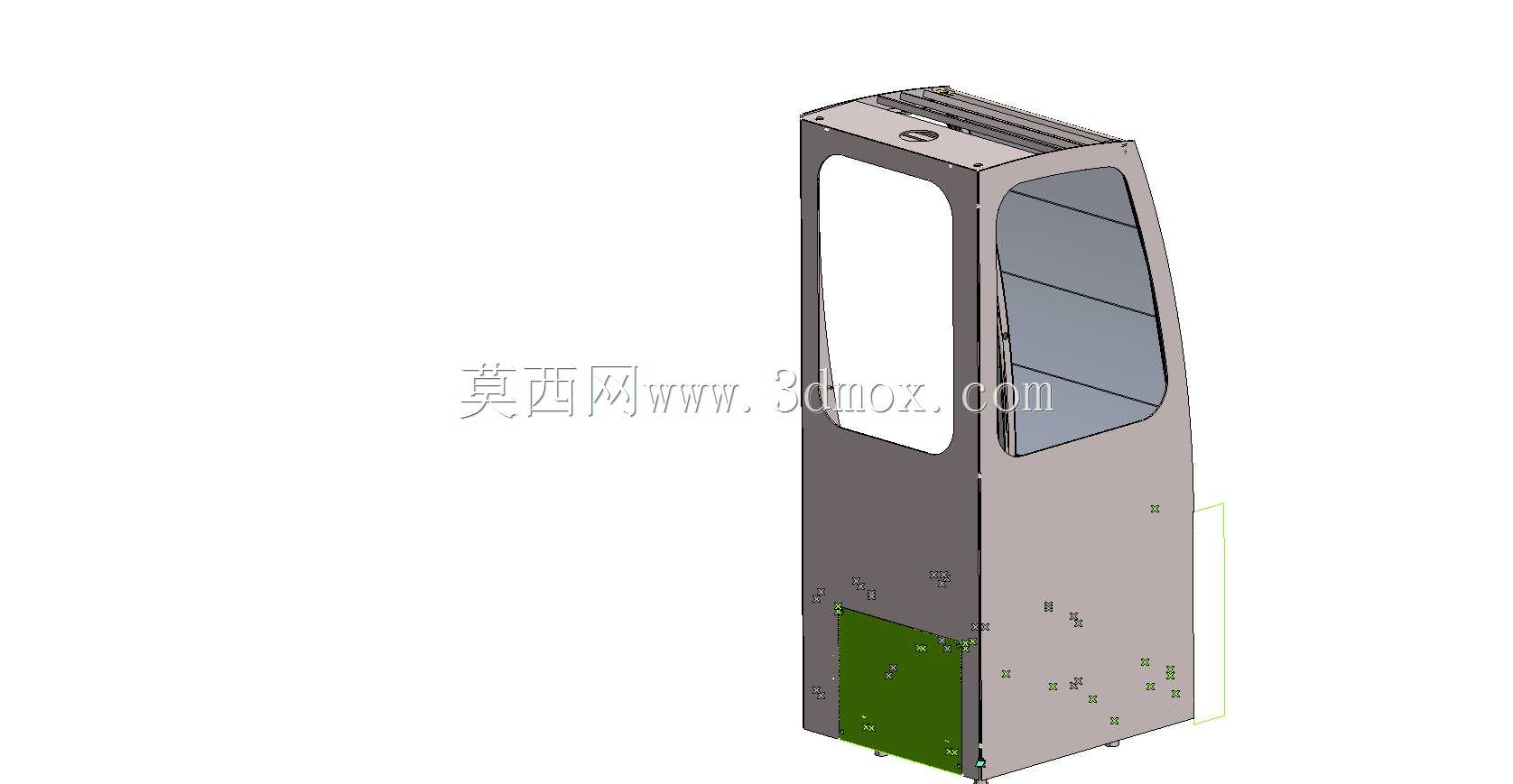

该叉车驾驶舱结构针对窄通道仓储作业、厂区短途物料转运场景设计，适配站立式操作的小吨位平衡重式叉车，主要为操作人员提供独立的防护操作空间，隔绝作业过程中货物磕碰、外界扬尘、设备运行飞溅杂物带来的安全风险，同时整合操作部件安装位，为驾驶员提供稳定的操作界面。从结构设计逻辑来看，舱体采用框架式承载思路，外围蒙皮与内部加强筋共同形成受力整体，左侧预留大尺寸开放式安装位用于固定操作扶手、仪表总成与操纵杆组，右侧设置多段式透明视窗，保证驾驶员侧身观察货叉举升状态、轮边行驶路径的视野需求，视窗边框做圆弧过渡处理，避免应力集中同时减少视野盲区。舱体下部预留了与叉车底盘连接的安装孔位，孔位排布匹配小吨位叉车的车架安装基准，安装边界贴合叉车前部车架的轮廓，下部突出的绿色区域为电气走线腔与踏板安装位，可容纳油门踏板、制动踏板的安装空间，同时预留线束穿装孔位，方便整车布线时的线路规整。舱体顶部做内凹式结构设计，用于安装顶灯、警示装置与通风组件，顶部边缘做翻边强化处理，提升顶部抗冲击能力，满足叉车作业时顶部防坠物的防护要求。舱体整体外形采用窄体修长设计，适配窄通道作业时的小转弯半径需求，外轮廓无突出尖锐结构，避免在货架间穿行时剐蹭货架或货物，蒙皮表面预留的多个安装凸台用于固定内饰件、密封胶条与外部标识件，各安装位的公差基准统一，方便后续生产时的焊装与装配对位。在细节设计上，舱体门框边缘预留密封胶条安装槽，可加装橡胶密封件降低作业时的噪音传入，同时阻挡雨天作业时的雨水渗入，视窗的安装槽做阶梯式结构，方便玻璃安装时的定位与打胶固定，下部走线腔设置可拆卸盖板，方便后期电气部件的检修维护，整体结构在满足防护强度要求的前提下，尽可能压缩冗余空间，兼顾轻量化与结构刚性，适配小吨位叉车的载荷分配要求，避免舱体过重影响整车的额定载荷能力。
