起重吊装用高强度吊钩结构设计

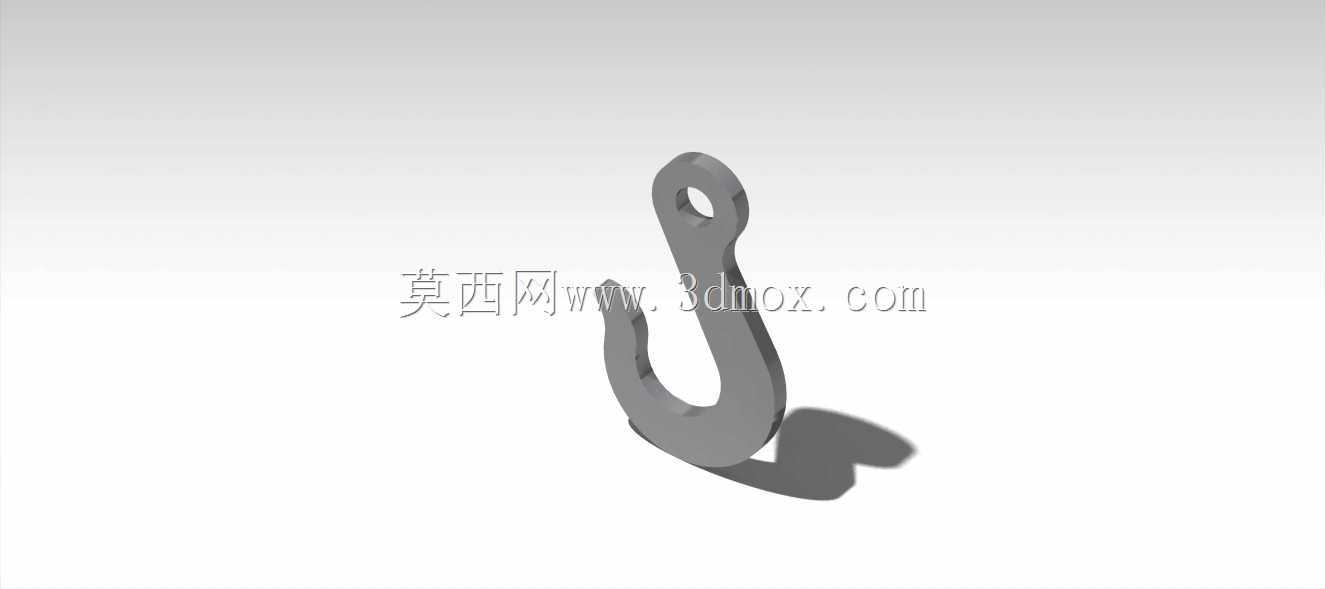

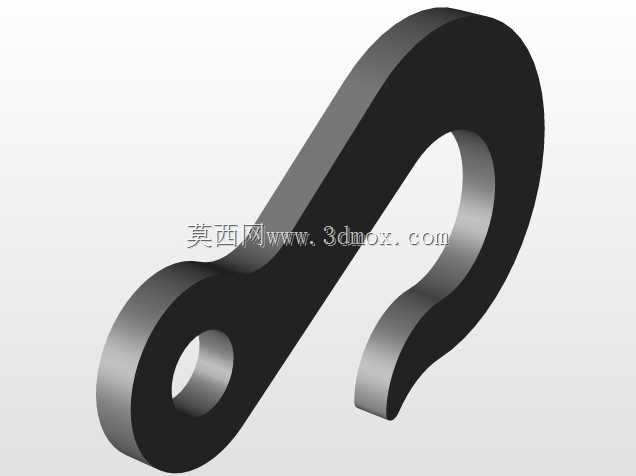

日常在车间物料转运、港口货柜装卸、工地重型构件吊装这类场景里，吊钩是直接承接载荷、连接吊索与被吊物的核心受力构件，它的结构合理性直接决定吊装作业的安全冗余，哪怕是细微的结构应力集中，都可能在交变载荷下引发断裂风险。从结构设计逻辑来看，这款吊钩顶端设置了带通孔的连接耳，这个通孔的加工精度直接决定了与卸扣、吊环的配合间隙，间隙过大会造成作业过程中吊钩晃动幅度过大，间隙过小则会出现装配卡滞，无法灵活转动调整起吊角度，设计时需要根据额定起重量匹配对应销轴直径，预留合理的转动配合公差，同时耳板位置做了加厚过渡处理，避免开孔位置出现应力集中，这也是吊钩最容易出现疲劳裂纹的区域，建模时特意在耳板与钩身的衔接位置做了大圆弧过渡，没有生硬的直角转折，能有效分散起吊时的拉应力。钩身的弯曲弧度是经过受力验算的，钩尖位置做了向内的收角设计，这个角度的控制很关键，角度过小会导致挂吊索时操作不便，角度过大则容易在起吊过程中出现吊索滑脱的风险，同时钩身的截面从顶端连接耳到钩尖位置是渐变的，根据不同位置的受力大小匹配对应的截面厚度，不会出现冗余的材料堆砌，也不会在受力薄弱位置出现截面不足的问题。从安装边界来看，顶端连接耳的通孔中心到钩身最底端的垂直距离，决定了吊装作业时的有效起升高度占用，在满足额定载荷的前提下，这个尺寸做了尽可能的压缩，能给现场吊装留出更多的高度余量，避免因为吊具自身高度过大导致起升高度不足的问题。钩身的外侧宽度也做了适配性设计，能匹配常规规格的钢丝绳吊索、合成纤维吊装带的挂接宽度，不会出现吊索弯折半径过小的问题，能有效延长吊索的使用寿命。另外，这款吊钩的背部做了平整的定位面，在需要加装防脱卡扣的场景下，可以直接在这个平面上钻孔安装防脱装置，不需要额外做焊接打磨，避免焊接热应力影响吊钩本身的材料强度，适配多数常规吊装场景的安全改造需求。在实际选型使用时，需要结合作业场景的额定起重量、作业频率、环境腐蚀程度匹配对应的表面处理与材料选型，这款吊钩的三维结构完整还原了各部位的过渡圆角、截面变化、安装孔位，能直接用于吊装方案的装配校核、工装夹具的配套设计，也能作为起重吊具设计的参考样件，帮助结构工程师快速完成吊具部分的结构匹配，减少重复建模的工作量，同时各部位的尺寸比例符合常规起重吊钩的设计规范，能直接导入装配环境做干涉检查，验证吊具与被吊物、起重设备末端的配合间隙是否合理。
