带控制阀组的农业液压执行缸结构

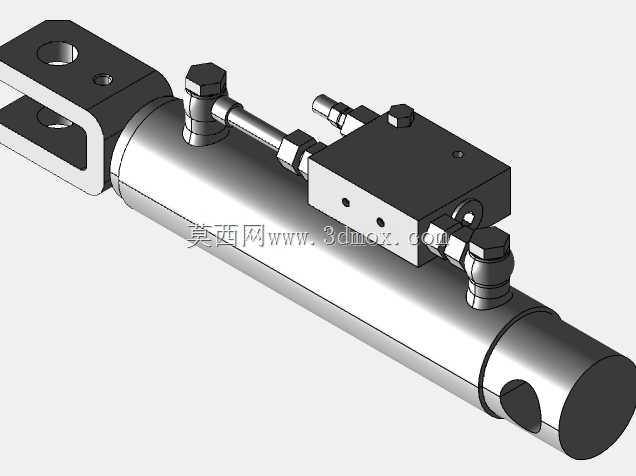

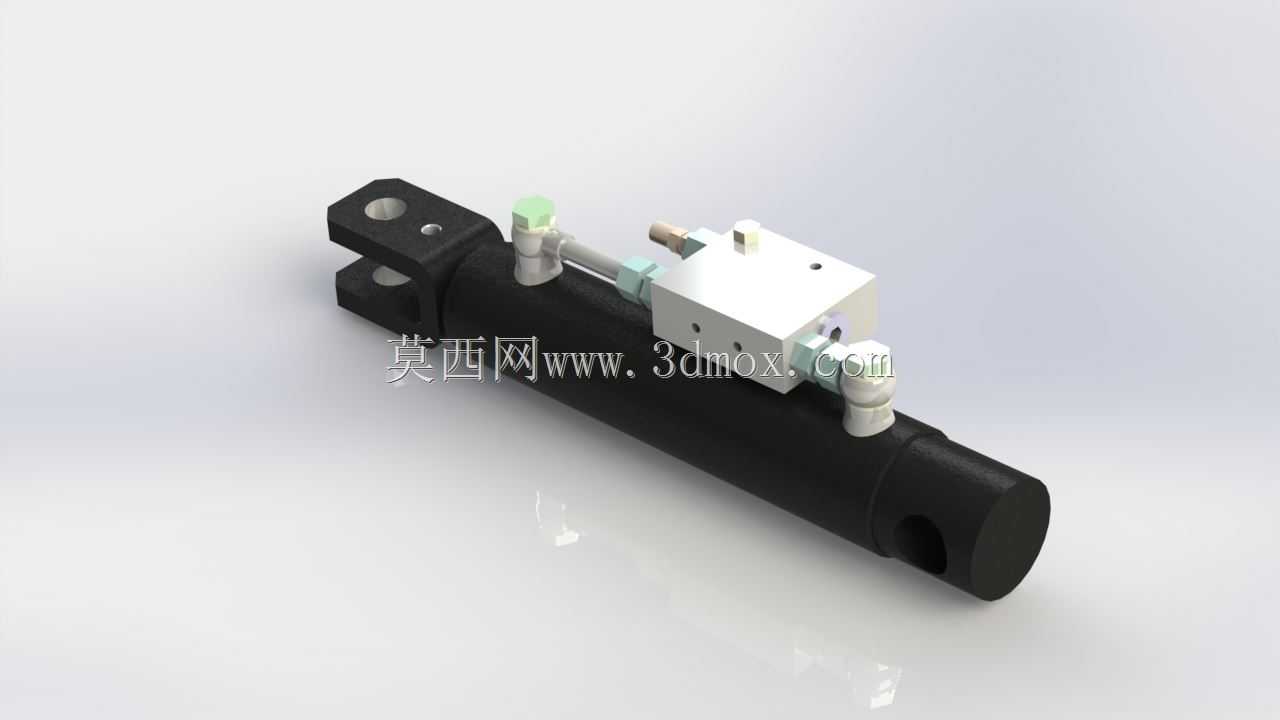

这款带集成控制阀组的液压执行元件，目前在农业作业设备的液压回路中应用十分广泛，常见于小型耕整机械、植保机具的执行端，用来完成机具姿态调整、工作部件升降、作业载荷施加这类动作。从结构设计来看，主体缸筒采用等径直筒结构，一端加工为铰接耳座形式，预留两个同轴销孔，用来和设备机架端的铰接支座配合安装，安装时需保证销孔轴线与机架铰接孔同轴度误差控制在合理范围，避免工作过程中出现侧向偏载，拉伤缸筒内壁与密封件；另一端为封闭端盖结构，端盖中心预留的通孔为活塞杆伸出通道，同时端盖外侧也加工有铰接孔，用来和被驱动的工作部件连接，形成完整的铰接传动链路。

缸体侧方集成的控制阀组，是这款元件区别于常规标准油缸的核心设计，阀块直接通过螺栓固定在缸筒外壁的加工平面上，省去了外接管路的复杂布管环节，阀块上集成了进出油口、控制气路接口以及手动调节旋钮，既可以通过气控信号实现油缸动作的远程切换，也能在调试、应急工况下通过手动旋钮完成操作。阀块与缸筒之间的油道直接在缸筒壁面加工成型，减少了管路接头的泄漏点，适配农业作业场景下多粉尘、高振动的恶劣工况，降低日常维护的频次。

从安装边界来看，缸体主体外径控制在常规农机安装空间允许的范围内，铰接耳座的孔距、销孔直径都匹配现有小型农机的通用安装尺寸，不需要对原有设备的安装支座做额外改造就能直接替换安装；阀组突出缸体的高度经过紧凑化设计，不会和周边的机架杆件、传动部件发生运动干涉，活塞杆的行程覆盖农业机具常见的调节行程需求，输出推力匹配常规耕整、植保作业的载荷要求。

设计过程中，密封结构的选型充分考虑了农业作业环境的温差变化与粉尘侵入风险，活塞杆表面做了硬化处理，避免田间作业时飞溅的泥沙、作物秸秆刮伤杆体表面，破坏密封件导致漏油；阀块内部的流道做了倒角去毛刺处理，减少液压油流动过程中的压力损失，同时避免流道内的金属碎屑随油液进入密封部位造成磨损。在实际选型应用时，需要匹配对应压力等级的液压供油系统，同时保证控制气路的洁净度，避免杂质进入阀组造成卡滞，日常作业前只需检查铰接部位的润滑情况、阀组接口的密封状态，就能保证长期稳定运行。
